大家好，之前有一期我们讲了如何根据场景挑选合适的AI-PPT生成工具（别再用KimiPPT助手了 | 比较了三个AI工具后大师兄给牛马的忠告）。在实际PPT制作过程中的另外一个比较重要的任务是画图。画好一张表达清晰的图片可以听众快速理解演示者的意图并且对PPT演示留下深刻的印象。

今天我们就使用AI工具+Mermaid语法配合直接生成图像。在今天操作过程中大师兄还碰到了实际使用中的特殊问题，在网络上的其他文章中并没有提及，所以请耐心看完这篇文章。

Mermaid

首先来介绍以下Mermaid:

★

Mermaid 是一种基于文本的图表生成工具，允许用户通过简单的代码语法快速创建多种类型的图表（如流程图、序列图、甘特图等）。其核心目标是将图表设计与文本化编程结合，实现高效的可视化文档编写。

简单来说就是通过使用一些预定义好的语法的文字，操作画图工具生成我们所需要的图形。当然这里使用AI工具的好处是无需学习复杂的语法，工具会根据Mermaid语法直接生成最终的内容。

Mermaid平台使用

注册

先打开这个网站https://mermaid.live/进入之后使用自己的邮箱（国内的邮箱就可以）进行注册。

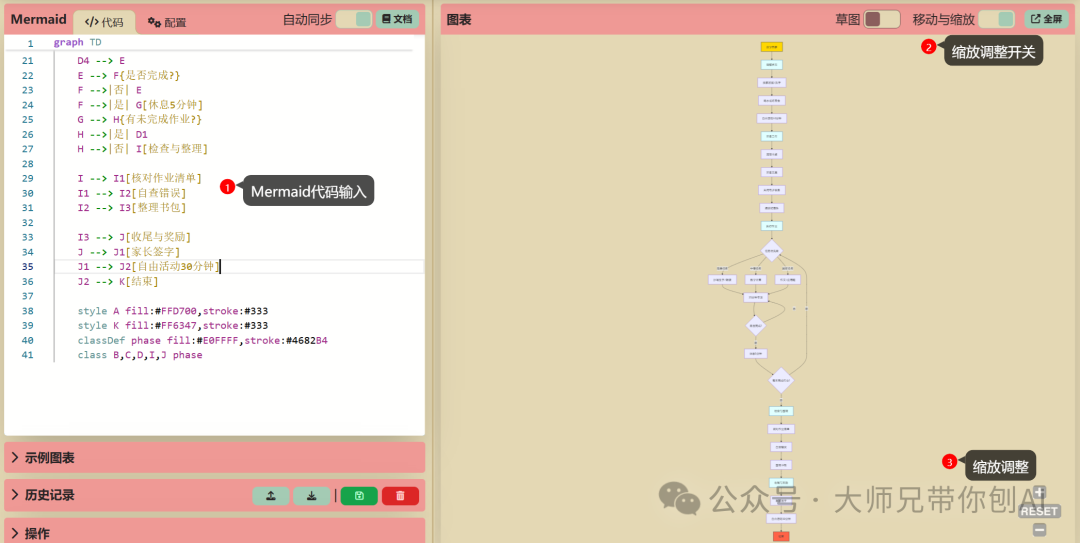

操作界面

注册完成以后就进入了操作窗口。左边是代码输入窗口，我们把deepseek产生的代码直接粘贴到这里就可以了。右上角是一个调整开关，打开这个开关就可以对右边显示窗口中的图的大小，位置进行调整了。

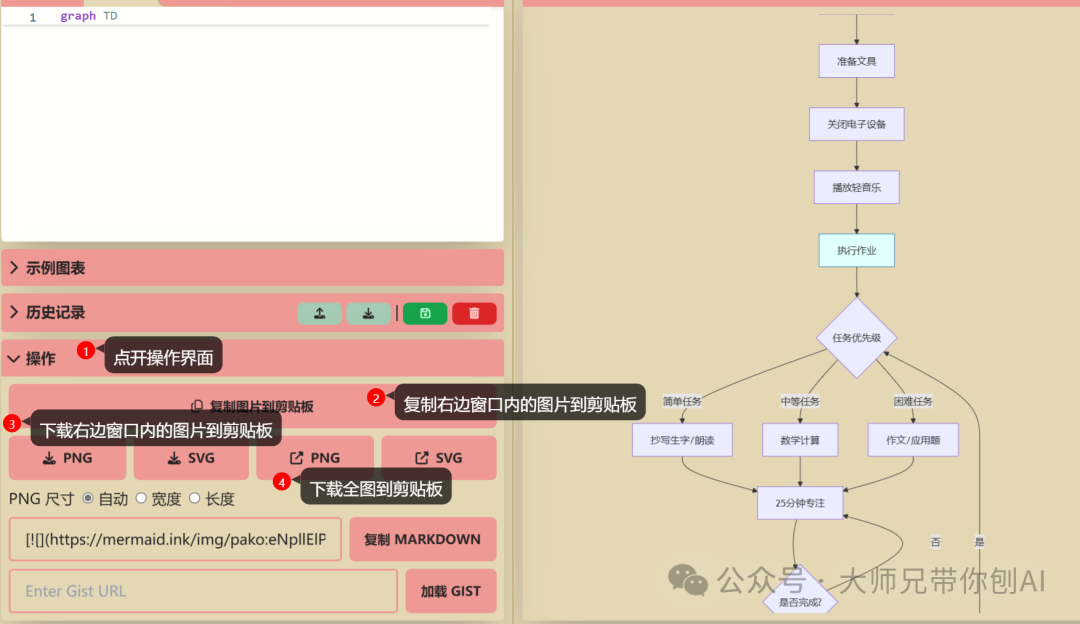

保存（一定要注意）

这个功能做的挺复杂，大师兄在网上并没有找到相当清楚的操作解释。但是对于使用者来说这一步又是十分重要的。大师兄也是试了很多次才搞清楚这里的逻辑。

1. 如果我们做了一张挺大的图（比如下面的流程图，特别长），我们就需要使用第4个选项按钮进行保存。

2. 如果用2，3选项的按钮的话只会保存右边窗口里的显示部分，其余未显示的部分不会被保存下来。

流程图

日常生活中流程图是使用频率最高的图形，它可以将一个复杂的过程用图表的方式表达出来。我们今天就用deepseek和Mermaid工具一起快速生成一个Mermid类型的流程图。

提示词：

★

1.给我举一个例子表示每天小朋友回家做完作业的步骤
2.生成一个marid的流程图

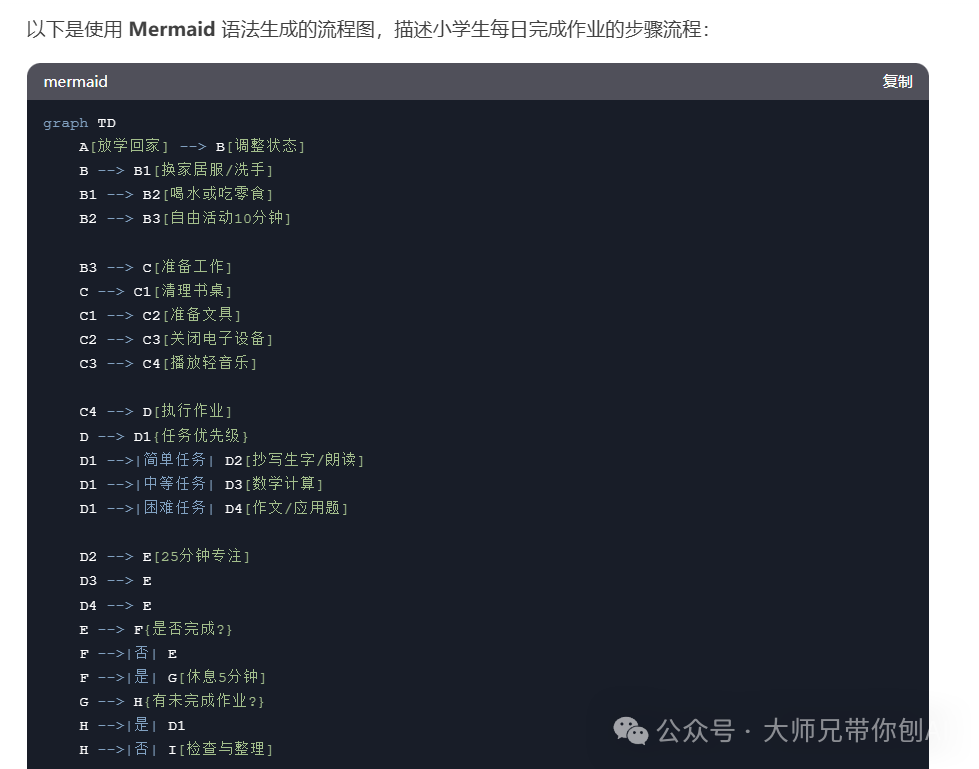

经过两次提示，deepseek生成了最终的Mermaid格式的输出。

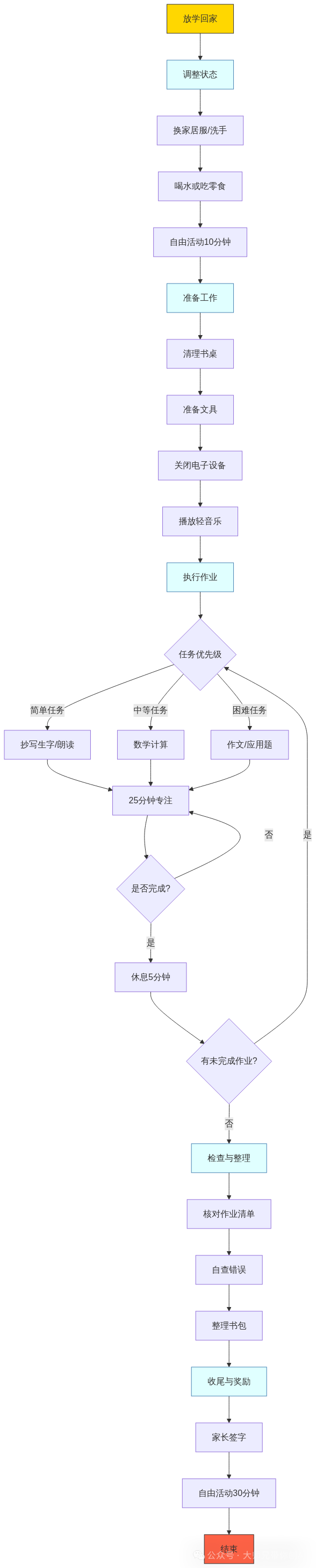

直接把这个代码粘贴到mermaid.live网站的输入框里就能得到一张流程图了。

看得出来deepseekde的输出还是挺到位的，把一个做作业这个事情拆成了许多可执行的小任务。还有循环的步骤写的也挺符合逻辑。

思维导图 （注意看，踩坑开始了）

思维导图也是非常常用的一种形式。想起来家里老大今年的寒假作业就是做一个关于古诗的思维导图。今天用这个工具试一下。

提示词：

★

生成一个小学古诗的思维导图，按照古诗的题材进行分类，要写出所有的古诗的作者，朝代，并生成mermaid思维导图

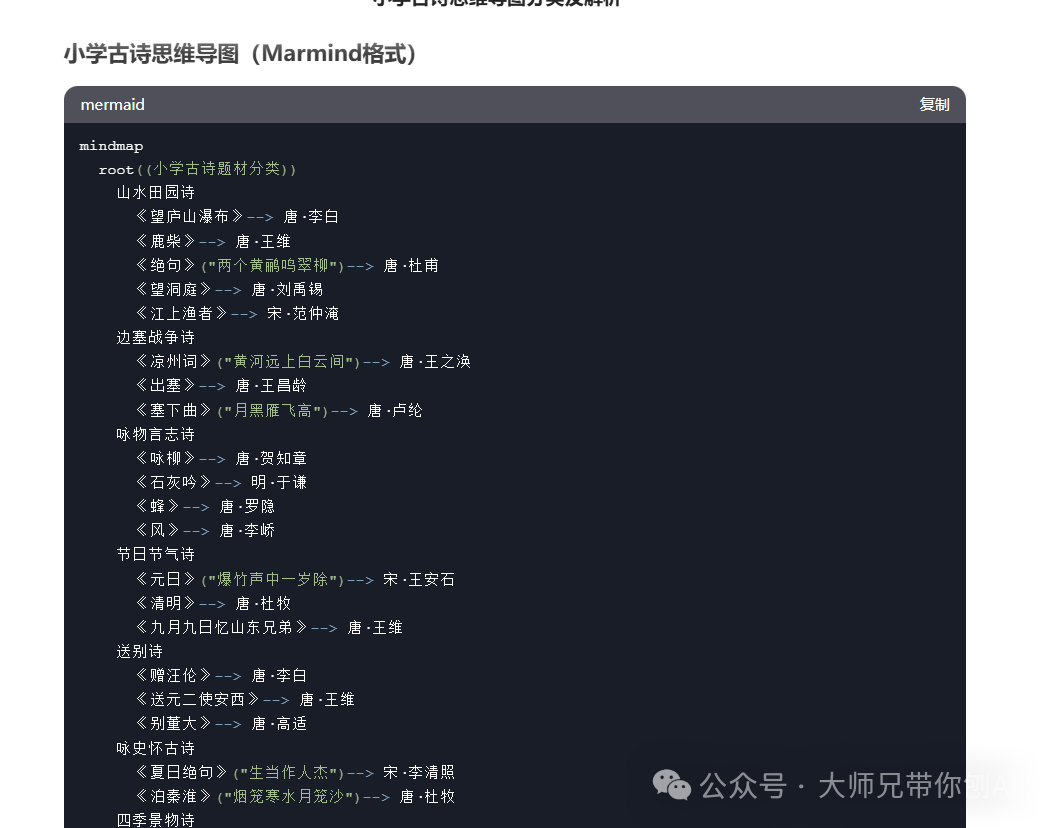

很快deepseek就生成了Mermaid代码。

初步踩坑

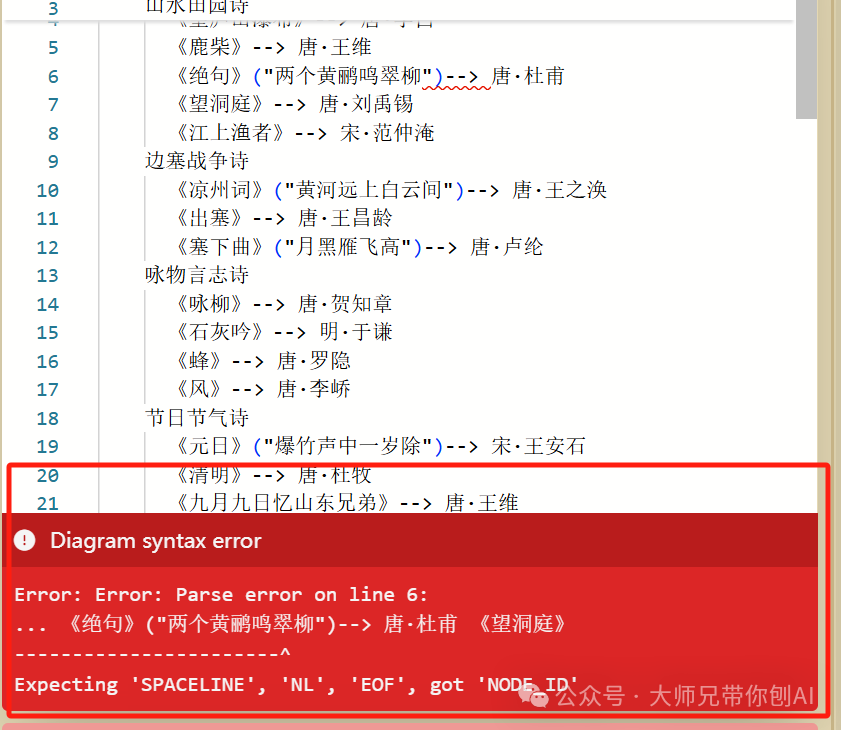

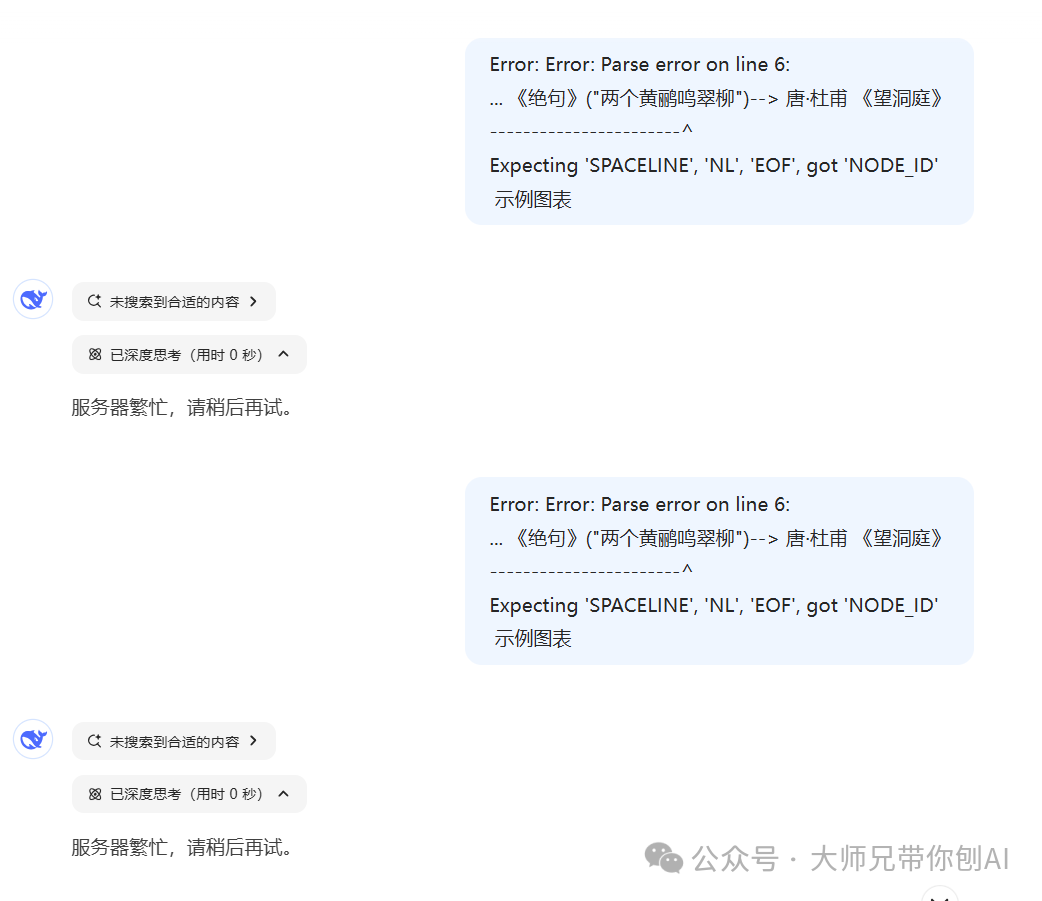

而就是这个地方卡了大师兄至少半个小时。把deep seek生成的语句复制到命令框中，本来以为就会马上显示出图来了。竟然报错了！！！

根据大师兄二十年的调试经验，把错误信息直接贴给deepseek叫他自己去改。但是就在这个时候：

Duang，他罢工了。在试了大概5分钟以后，我决定用他的替身们（各种满血的deepseek）来试一下。但是试了好几个李鬼以后并没有得到解决。只能自己到网上找资料进行修复。最后发现“(”和“)”这两个括号字符Mermaid不支持，把这两个符号从输出中移除。

继续踩坑

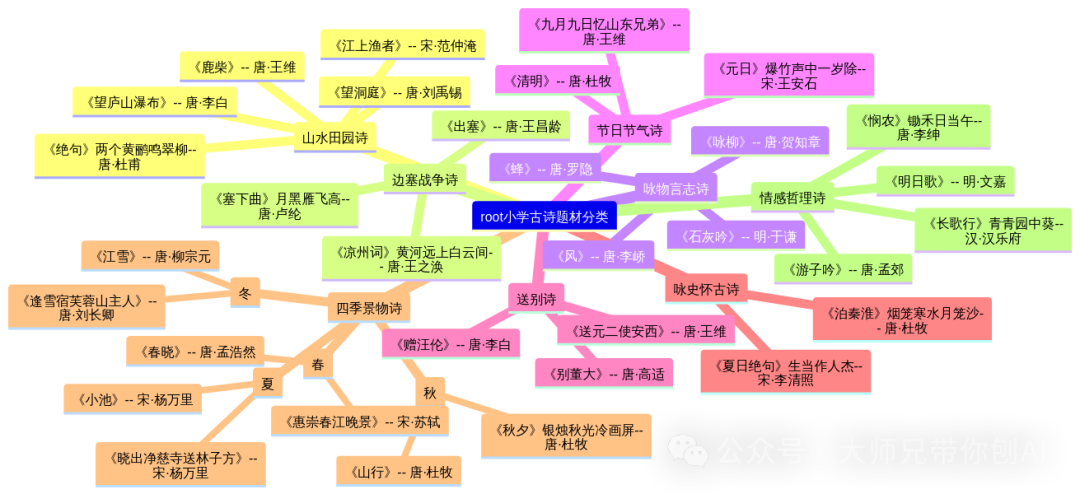

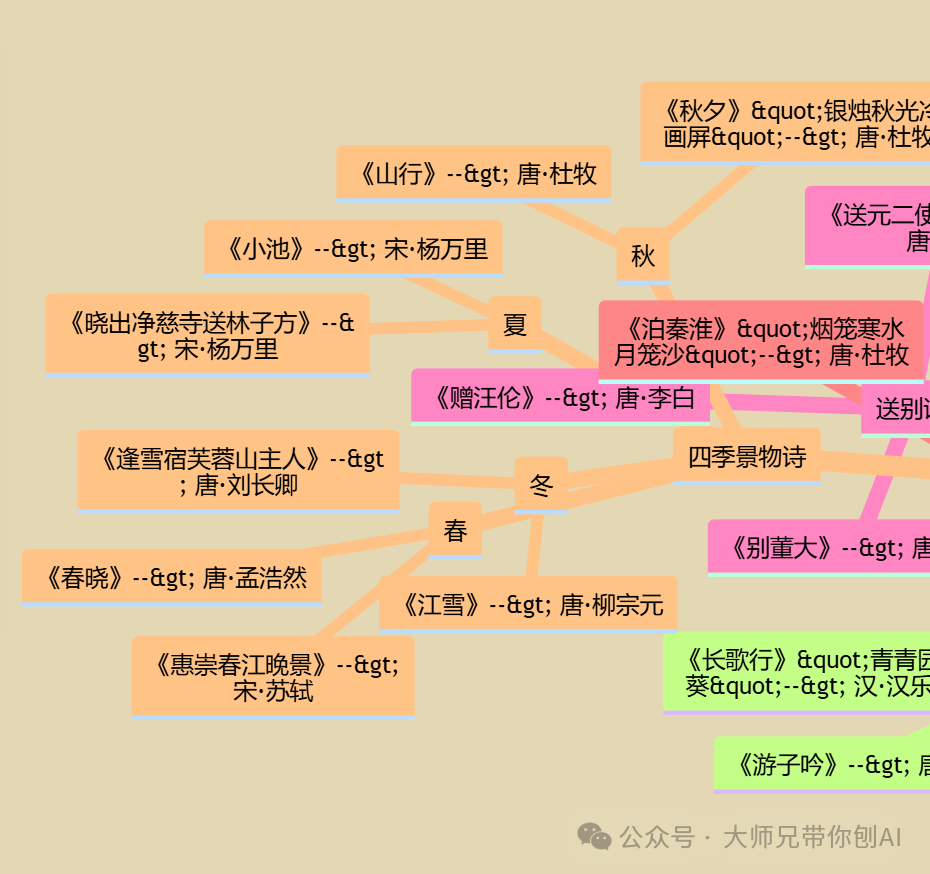

这回不报错了，但是生成出来的图中多出来很多奇奇怪怪的符号。

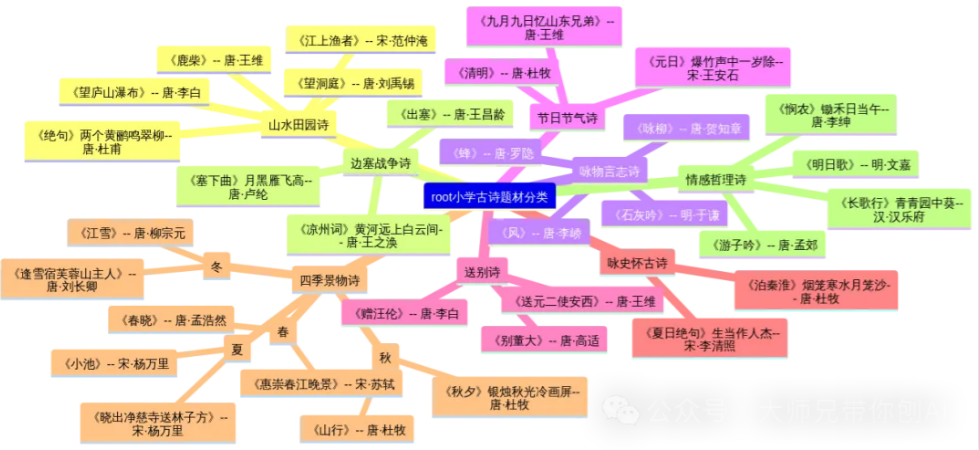

继续查找问题，原来是 ">" 和 “"” 这两个中文字符也不支持。再继续将他们替换掉，最后生成了可以使用的思维导图。刨去一些调试时间，这个效率还是很好的。

总结

使用deepseek等AI工具直接生成Mermaid的语句进行绘图是可行并且高效的。但是在使用中仍然会碰到一些特殊字符和不支持显示的字符问题。我们在使用中要根据情况灵活进行调整。

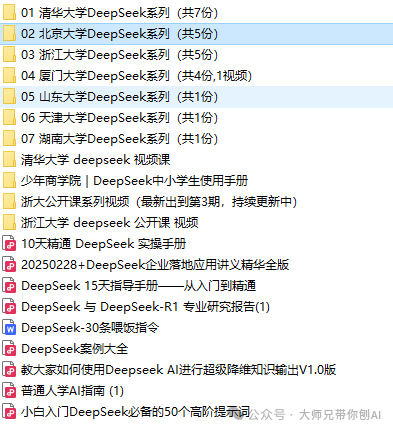

大师兄的文档库：
