在夜间或光照较弱的场景，识别运动目标将变得困难。本设计针对以上问题，先采用直方图均衡算法对弱光图像进行增强，再用帧差法检测运动目标。

        （可私信联系有偿获取全套硬件实物、Verilog源码、设计文档。）

开发环境

        硬件使用小马哥FPGA生产的DMK FPGA开发板，FPGA芯片型号为EP4CE10F17C8，软件使用Quartusii18.1开发环境。

硬件开发平台介绍

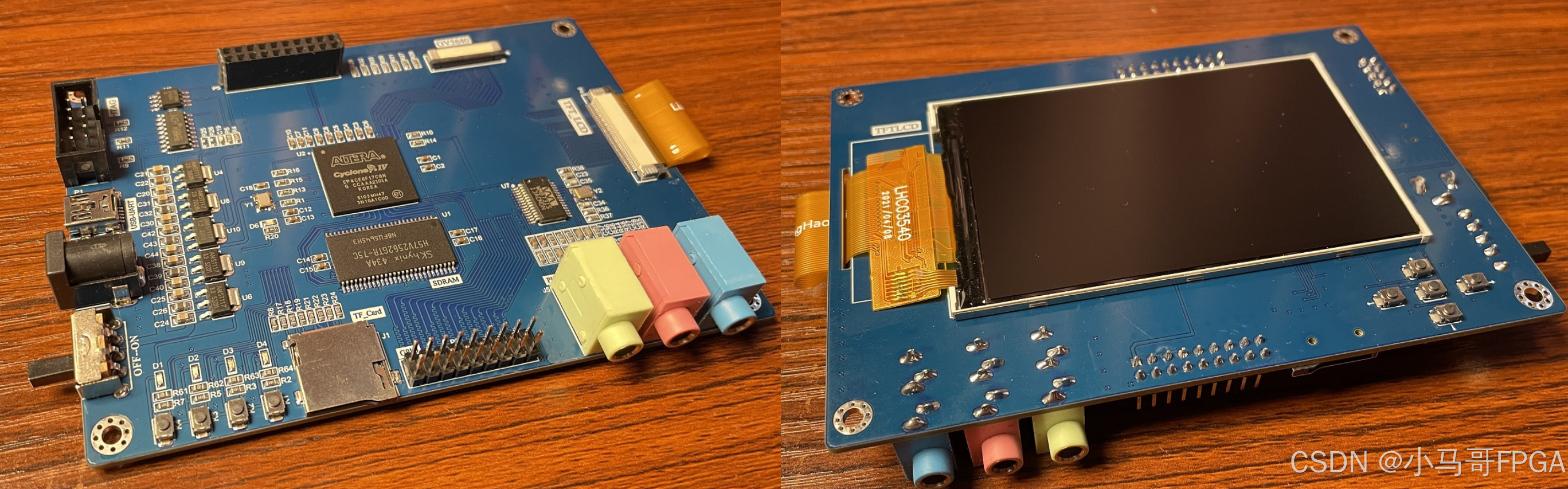

        本系统使用小马哥DMK FPGA开发板平台，该平台使用Altera公司的Cyclone 4系列现场可编程门阵列EP4CE10F17C8作为主控器，这个主控器包含10080个LE、414Kbits Block RAM、2个PLL和46个硬件乘法器。DMK开发板具备OV5640插针接口，可以外接OV5640摄像头模组，板载一片64Mits容量的SDRAM，并自带分辨率480x320的TFTLCD显示屏，可以实时、便捷地观察图像处理效果。板载5个按键，可以用于算法开关控制，方便对比算法效果。

FPGA系统设计

顶层设计

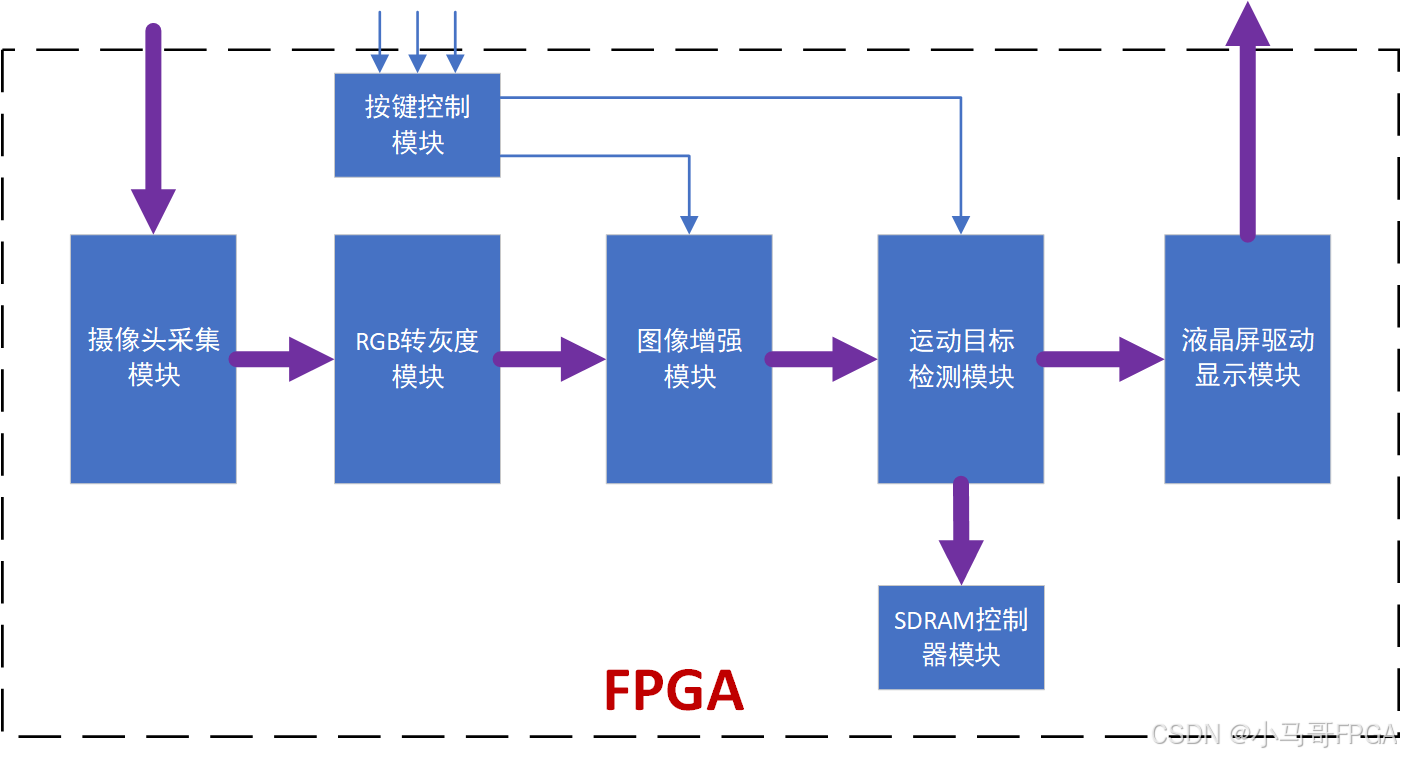

        如图所示是FPGA设计的顶层框图，摄像头采集模块配置OV5640摄像头模组、并将OV5640输出的DVP接口视频转换成Avalon-ST视频流接口。RGB转灰度模块将彩色的视频流转换成亮度视频流，灰度化的目的方便图像增强模块和运动目标检测模块进行算法处理。图像增强模块将低照度图像进行对比度增强，运动目标检测模块则对运动目标进行检测并使用包围盒标记出来。液晶屏驱动模块用于配置液晶屏并产生液晶屏显示需要的时序信号。

图像采集模块

模块框图

        如图所示，是图像采集模块的框图，顶层模块名为cmos_top，包含6个自模块：cmos2dcfifo模块、cmos_dcfifo模块、burst_read模块、cmos_scfifo模块、cmos_fifo2st模块、cmos_encode模块。

子模块功能

        cmos2dcfifo模块的作用是根据DVP接口的行场同步信号提取出有效数据，并将有效数据写入到异步fifo中。

        cmos_dcfifo模块是一个采用官方IP实现的8位数据输入、16位数据输出的异步fifo，其输入时钟和输入位宽都是读写相异的。写时钟采用摄像头的数据同步时钟，读时钟则采用算法处理的主时钟，一般由Qsys决定。

        burst_read模块用于从异步fifo即cmos_dcfifo中突发读出一段数据并写入到同步fifo即coms_scfifo中去。

        cmos_scfifo模块是采用官方IP实现的同步fifo，其作用主要是缓存数据，同时便于cmos_fifo2st模块获取图像数据和实现ready latency为1的RAW ST数据流。

        cmos_fifo2st模块的作用是从cmos_scfifo中读出数据，并根据参数化的分辨率信息产生符合Avalon-ST裸流协议的视频流。

        cmos_encode模块的作用是将Avalon-ST裸流视频转换成标准的Avaslon-ST视频流。

RGB转灰度模块

        灰度化算法可以将彩色图像转换成灰度图像，灰度化后的图像只包含亮度信息，这使得后续的图像处理和分析变得更加简单和高效。例如，在目标跟踪、图像分割和特征提取等任务中，灰度图像的处理速度通常比彩色图像要快得多。

本设计使用加权法公式对图像进行灰度化，其公式如下：

Gray = 0.2989 * G + 0.5870 * R + 0.1140 * B

时序仿真

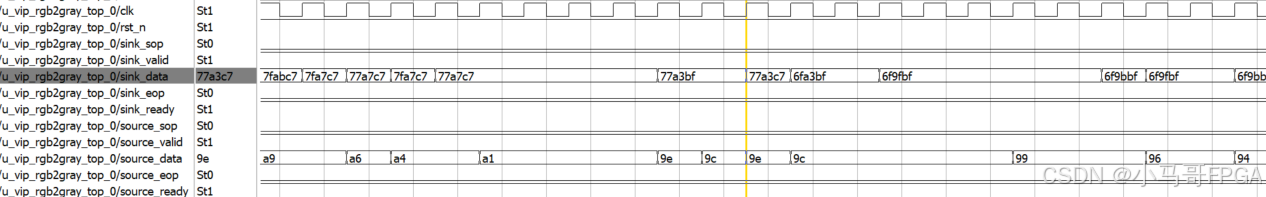

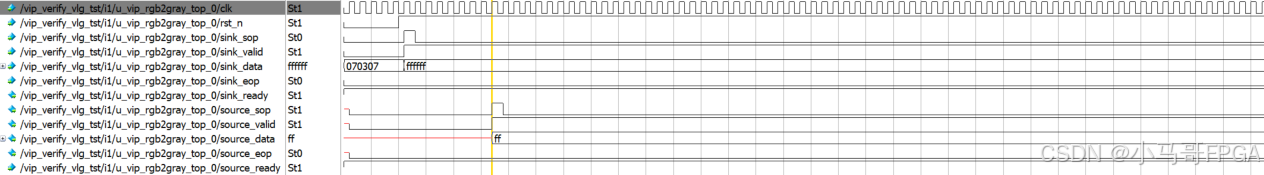

        如图1所示，是rgb2gray模块的输入和输出时序一帧开始的波形图，其中sink组信号对应输入视频流、source组信号对应输出视频流。一帧图像开始时，sink_sop持续一个时钟的高电平，此时sink_valid为高代表数据有效，sink_ready为高代表下一个时钟可以接收视频流数据。source_sop信号延迟sink_sop信号8个时钟，该延迟是由于灰度化计算消耗了8级流水线，所以输入和输出数据之间存在8个时钟的延迟。

图1

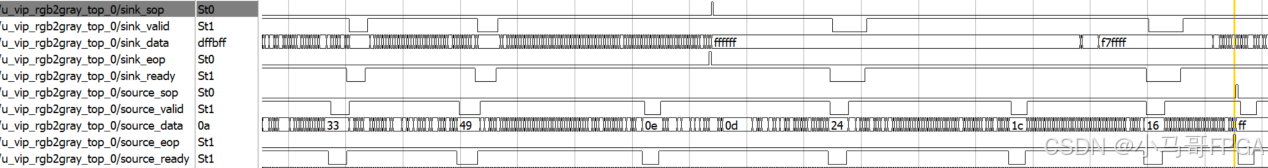

        如图2所示，是rgb2gray模块的输入和输出时序一帧结束的波形图，其中sink组信号对应输入视频流、source组信号对应输出视频流。一帧图像结束时，sink_eop持续一个时钟的高电平，此时sink_valid为高代表数据有效，sink_ready为高代表下一个时钟可以接收视频流数据。source_eop信号延迟sink_eop信号多个时钟，和source_sop延迟sink_sop信号8个时钟不同，这里的延迟是由于灰度化模块内部存在FIFO缓存数据，后级模块在某些时刻频繁拉低过source_ready,所以灰度化后的结果缓存了多个数据在FIFO中，导致source_eop延迟了sink_eop多个时钟才出来。

图2

灰度化仿真

        灰度化计算公式是Y = (R*306 + G*601 + B*117)/1024，如图3所示，是rgb2gray模块的灰度化计算波形图，以输入的彩色RGB888像素值为24’h77a3bf为例，R的值为8’h77(8’d119)、G的值为8’ha3(8’d163)、B的值为8’hbf(8’d191),代入公式计算得到的结果是Y=(119*306+163*601+191*117)/1024=153，换算成十六进制Y=8’h99，可以从仿真波形中看到，8个时钟后输出的数据正是8’h99，说明设计符合要求，仿真结果正确。

图3

图像增强模块

图像增强模块是对灰度图像进行灰度直方图均衡，以达到对弱光图像进行增强的效果。

算法原理

如下所示是直方图均衡化的算法公式：

模块框图

如图4所示是灰度直方图均衡算法模块框图：

图4

子模块设计

统计模块（vip_hist_equ_count）

        统计模块对统计RAM的q进行了一个时钟的延迟操作以写回统计RAM，这就意味着读统计RAM的写相比于读存在2个时钟的延迟（RAM自身就存在1个时钟的延迟，详见统计RAM的设置），统计模块设计的关键之处在于，需要判断前两个时钟内是否出现了写且写地址和当前时钟的q对应的读地址相同，若出现了则意味着当前的q不可靠，不能使用当前的q加1再写回。那么什么数据才是可靠的呢，答案是最近那个出现写地址和当前时钟的q对应的读地址相同的时钟的写数据。

统计RAM读写仲裁模块(vip_hist_equ_ram_bus_arbit)

        仲裁由哪个模块可以读写统计RAM，在统计阶段由统计模块获得RAM读写权，在累积阶段则由累积模块获得RAM读写权。

累积模块（vip_hist_equ_add）

        累积模块既需要负责直方图统计值的累积操作，又需要负责统计RAM的清空。

状态切换模块（vip_hist_equ_fsm）

        直方图均衡化算法模块的状态机，主要是切换统计状态和累积状态，累积状态下强制拉低sink_ready。

重映射模块（vip_hist_equ_remap）

        根据累积RAM中的累积数据，对输入的图像数据进行灰度重映射。

模块仿真

直方图累计仿真

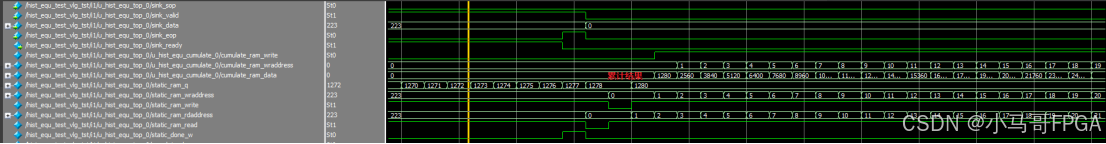

        首先，从整体上看一下，如图5中可看出，累计阶段发生再一帧结束以后也就是sink_sop到来以后，static_done_w代表统计完成，cumulate_done_w代表累计完成。这里我们顺便看一下统计RAM读出来的值，由于测试数据每行数据都是等于行号的，即第一行全为0，第479行全为479。所以0~223这214个灰度重复了一遍，因此统计值是1280，其余的统计值是640，因此这里也可以说明统计结果的正确性。

图5

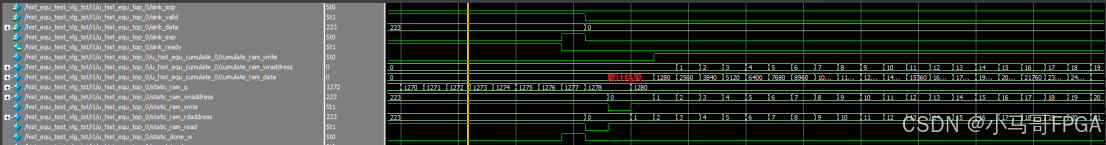

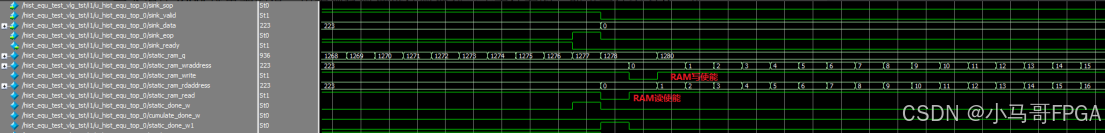

        接下来我们从局部看一下累计的波形，下图是累计阶段清空统计RAM的波形图。可以看出，写RAM始终发生在读RAM的下一个时钟，也就是边读出统计值边清空统计RAM。

图6

        最后我们看一下累计的结果仿真，可以看出，灰度值0的累计结果是1280，灰度1的累计结果是2560=1280*2，因为从统计的结果得知前面0~223个灰度值的统计值都是1280，因此累计值也是等差数列递增的，每次递增1280，因此累计的结果也是正确的。

图7

直方图均衡整体仿真图

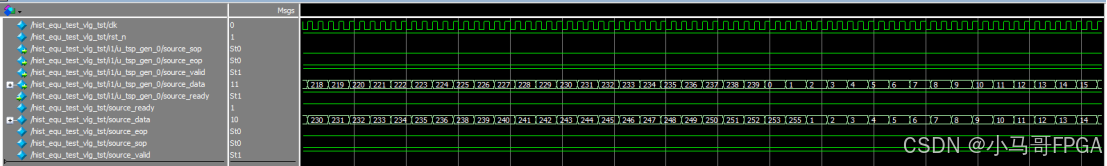

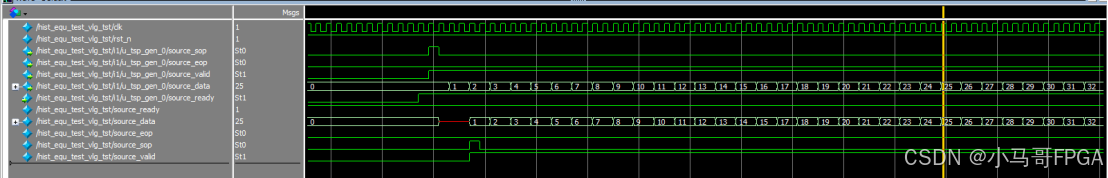

         我们再看一下灰度直方图均衡算法的整体仿，以下是视频刚开始阶段的仿真波形：

图8

        下图是视频中间部分的仿真波形：

图9

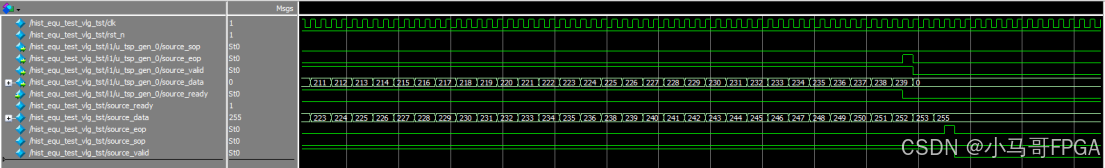

        下图是视频结尾部分的仿真波形：

图10

帧差法运动目标检测模块

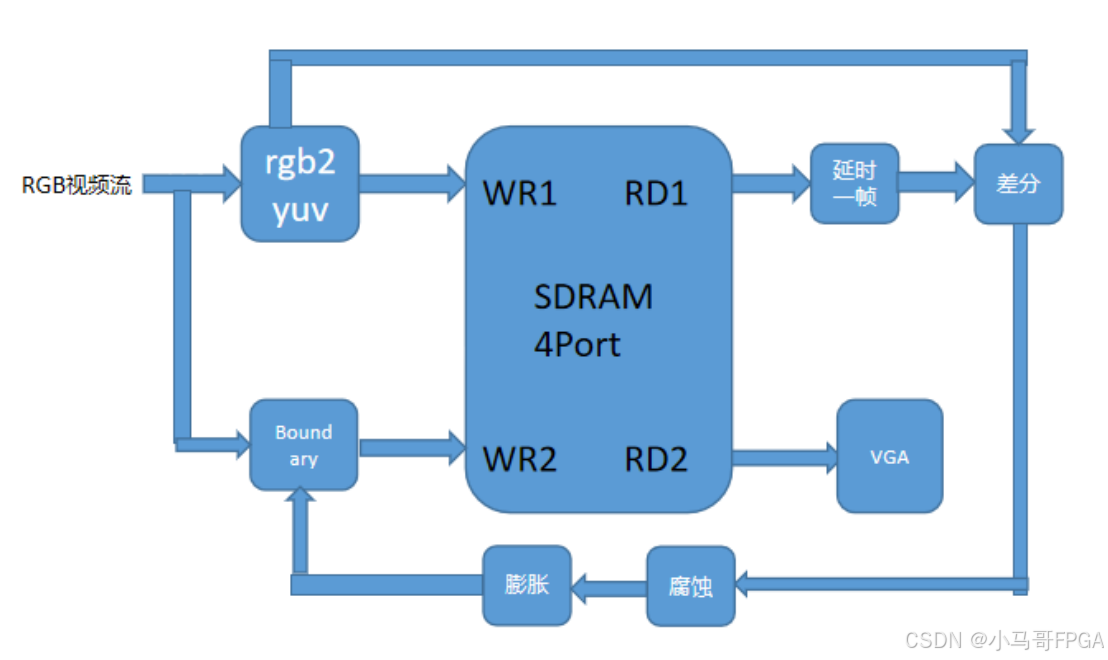

        根据帧差法的实现流程，设计的双端口SDRAM控制器，一侧读写端口用做帧缓存，另一个端口用来缓存视频流，如图11所示。

图11

        在使用SDRAM双端口时，只要合理控制好读写地址，即可实现SDRAM两个读写端口独立运行。其中，SDRAM1端口用来作为帧缓存，SDRAM2端口用来测试算法的效果。

        首先，摄像头的输出格式是RGB565格式，经过颜色空间的转换转化为灰度数据流，写入到SDRAM1端口侧，等到延时一帧时刻到来，从第二帧开始两帧图像做差分。

        但此时得到的差分后的二值图像，由于光照背景的变化会有很大的噪声，因此还需要进行了形态学滤波。然后求得包围盒左上角和右下角像素坐标，与原始RGB图像叠加后重新写入到SDRAM2端口，此时VGA就可以显示处理后的图像的效果。

模块仿真

差分处理模块仿真

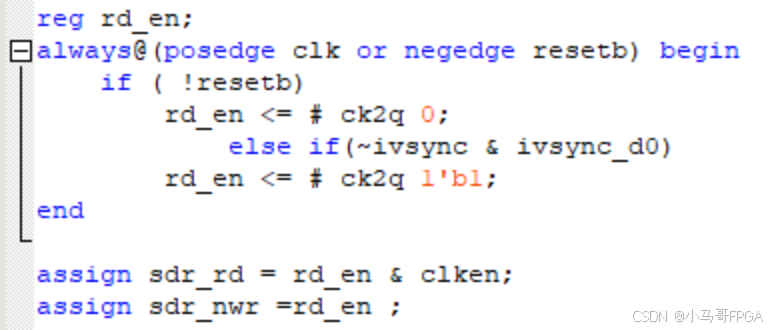

        差分处理模块主要含有gary_shfit 和Diff_frame两个模块，对应图1.1的延时一帧和差分处理方框；摄像头数据一路数据写入sdram 写口1侧，做为帧缓存，另一路是当前的图像数据，通过场信号控制延时从sdram 读口1侧读数据，这样，如下图12所示，sdr_rd为sdram读信号。

图12

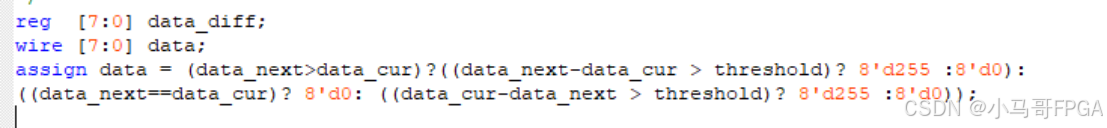

        然后可完成两帧图像数据data_next - data_cur 差分。大于设定阈值threshold为 15 则认为时目标区域，设置为255；注意阈值可以根据需要调节控制。

图13

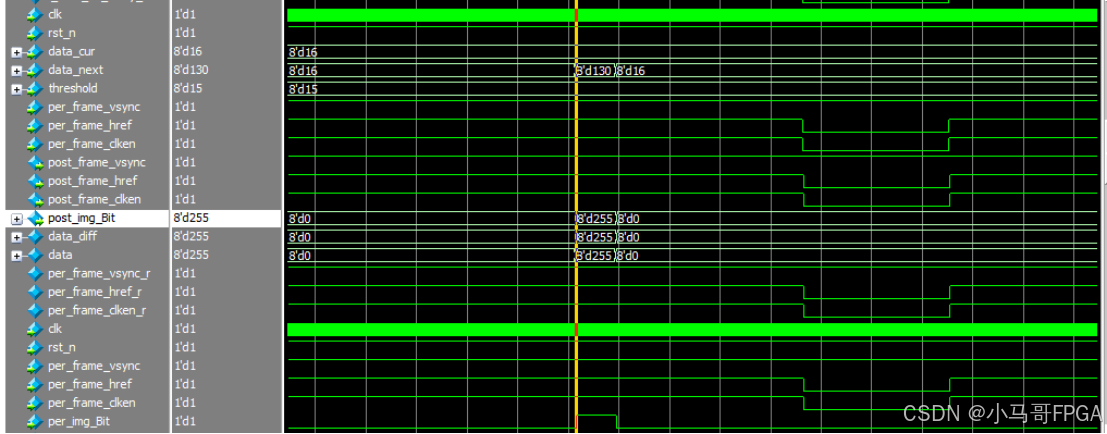

        如下图14所示，可以看到data_next - data_cur = 8’d130 时，大于设定阈值15则输出数据post_img_Bit 为255。

图14

腐蚀和膨胀形态学滤波仿真

        由于帧差法受环境影响，处理之后会有噪声，由于是二值图像，这里采用形态学滤波，先进行腐蚀处理就是去除小边界和孤立点；再进行膨胀处理，填充空洞。

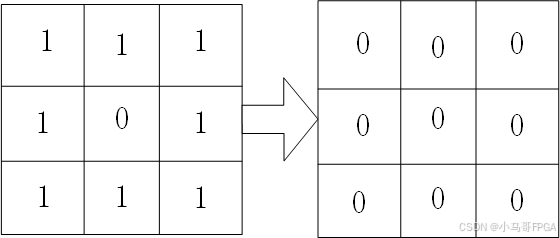

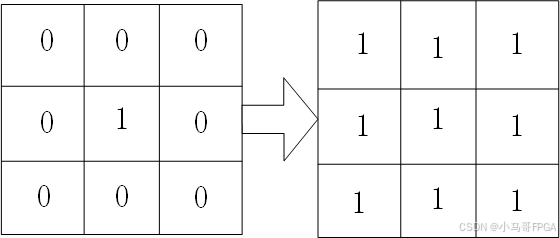

本次采用3x3窗口实现腐蚀和膨胀操作，如图15和16所示：

图15

图16

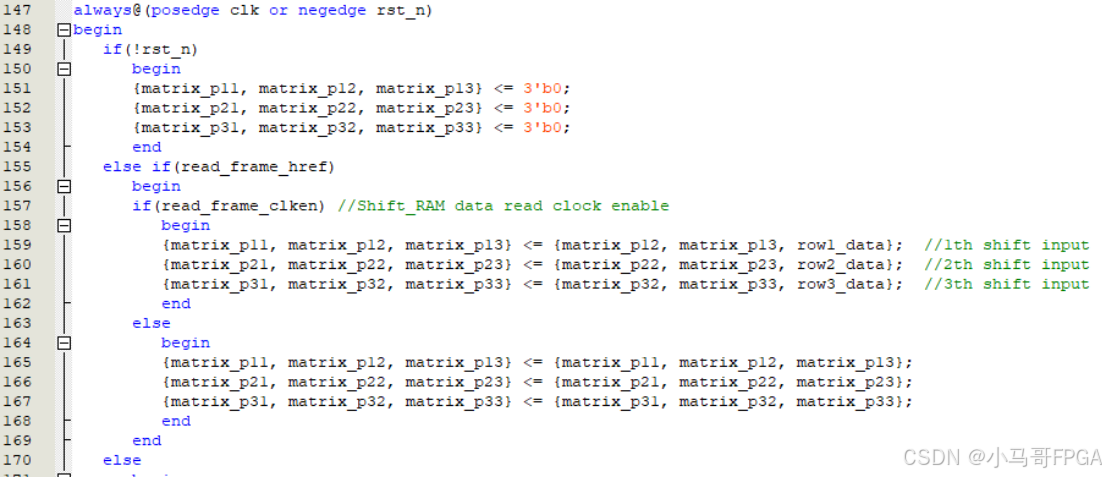

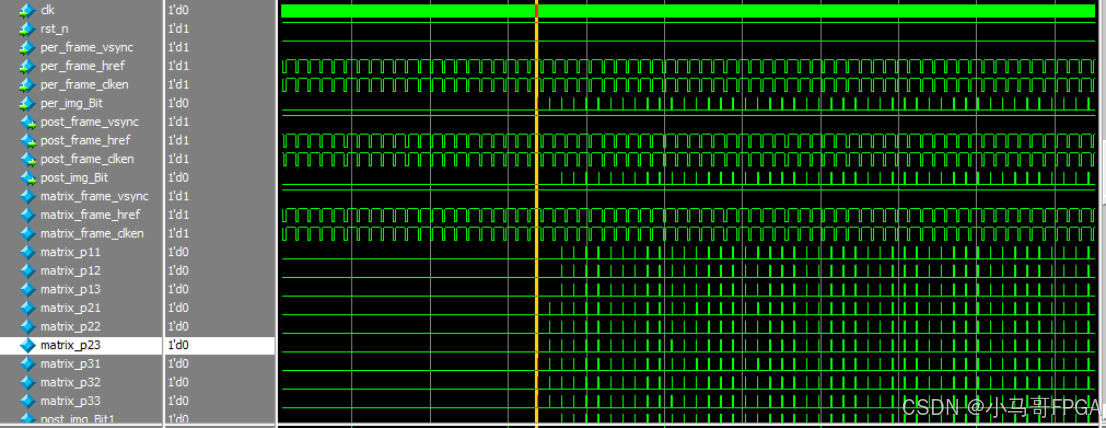

如下图所示，得到的是matrix_p11~matrix_p33 9个像素数据组成3x3 图像模板，这里通过行缓存设计（缓存了2行图像数据），延时时两行数据后，在如下黄线后第3行，得到完整的3x3 图像模板。部分代码如下图17所示。

图17

图18

包围盒算法模块

        包围盒处理如上图的boundary 灰度帧差法的得到二值图像，然后设计包围盒得到上下左右 4点像素坐标，框出目标区域。

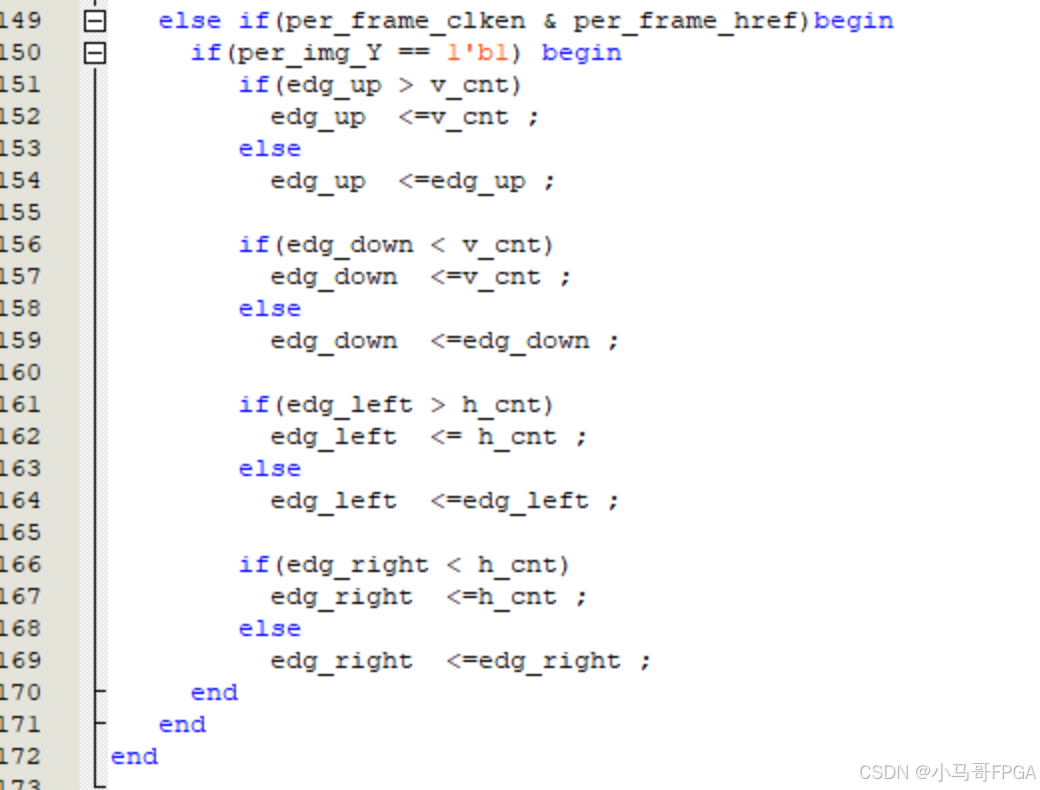

        通过行场信号，设计行列计数器，从而可以获取图像每个像素点的坐标信息，然后设计4个寄存器分别是edg_up 、edg_down、edg_left、edg_right 目标的上下左右四个点，实时与行列计数器比较，也就是求最大值（edg_down和edg_right）和最小值（edg_up和edg_left），代码如下图19所示：

图19

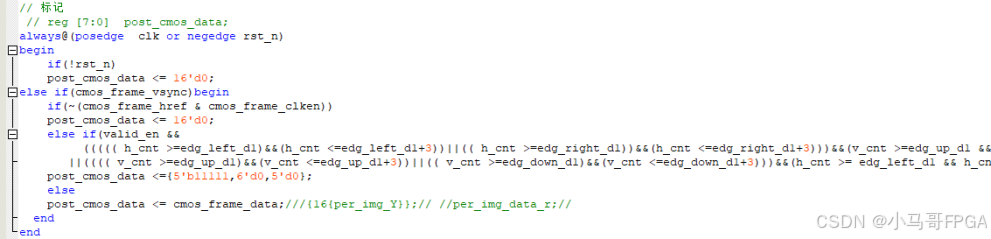

        为了直观看到跟踪效果，这段代码就是显示目标区域方框以及看彩色图像叠加显示图像的。

图20

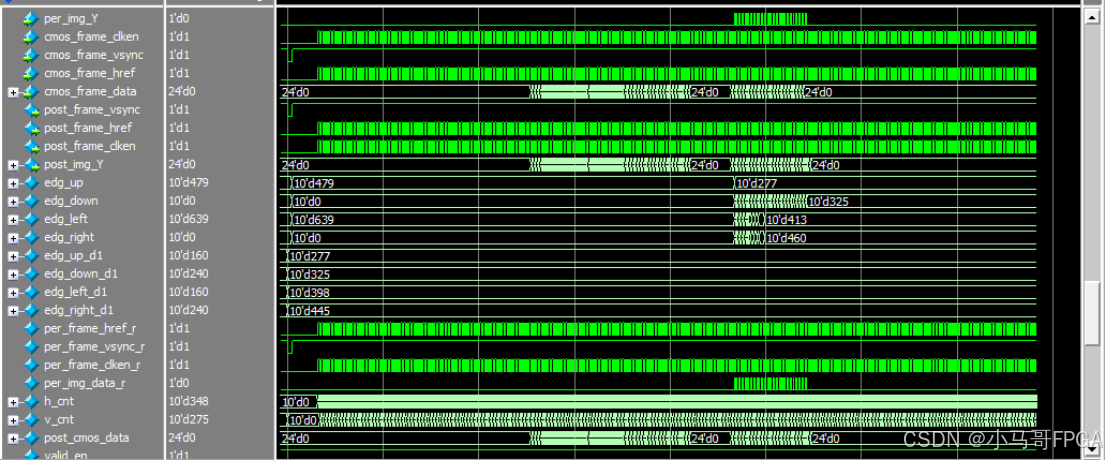

        如下图21包围盒仿真波形图，edg_up_d1 、edg_down_d1、edg_left_d1、edg_right_d1  四个坐标分别为277 、325、398、445 每帧结束后更新。

图21

SDRAM控制器模块仿真

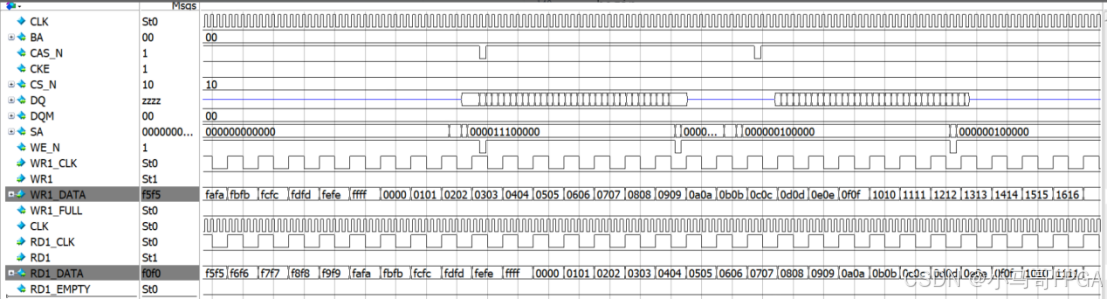

        如图22所示，循环写入256个数：0x0000-0x0101-0x0202-...-0xffff，同时循环读出相同地址的数据，可以看出循环读出的数据和写入的数据比对一致，说明仿真结果正确。

图22

ILI9488 TFTLCD液晶模块

简介

        TFTLCD都需要驱动芯片才能够正常显示，本设计采用的TFTLCD的驱动芯片型号为ILI9488。ILI9488分辨率480*320，支持SPI、RGB、MCU等接口，DMK FPGA开发板上的电路设计只采用固定的MCU接口，并且是16bits的MCU接口。因此，驱动TFTLCD显示实际上是驱动ILI9488正常工作。

ILI9488驱动的实现

方案概述

        驱动ILI9488芯片的本质，是通过MCU接口往ILI9488的显存中写入需要显示的图像，ILI9488会自动把显存中的图像数据“刷”到LCD屏幕上。没错，ILI9488这个芯片内部自带显存，也即片上RAM。但是在此之前，我们得先配置好ILI9488内部的一些寄存器值才行。所以通常驱动ILI9488分为两大步骤：初始化配置和写数据进显存。

初始化配置

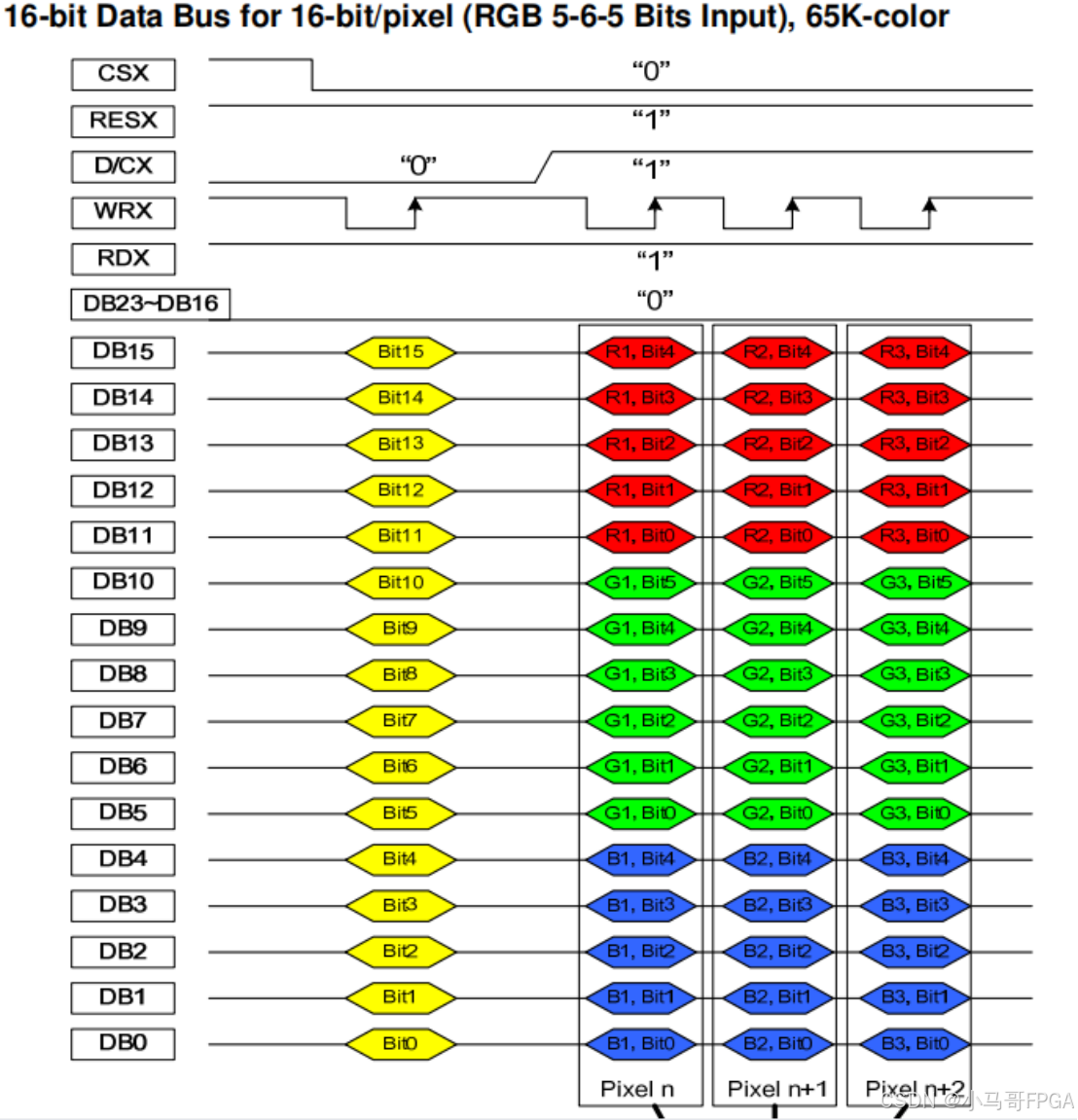

        ILI9488的初始化配置本质上就是配置其内部的一些寄存器，就像我们通过I2C接口初始化配置OV7725一样，ILI9488的配置我们需要通过MCU接口也就是intel 8080接口。

        为了方便程序的理解，把上图中用到的信号名“翻译”成了程序中使用的接口名称。CS的作用是“Chip Select”片选，可以理解为使能，低电平有效。注意原名称中最后的那个“X”，带“X”的信号都是低电平有效的，下面不赘述。RS代表读写的是数据还是指令，高电平代表数据，低电平代表指令。WR是写使能，RD是读使能，实际上8080接口的读写信号特性更接近时钟的特性，比如数据的写入发生在WR的上升沿，就是说必须遇到WR的上升沿，数据才能被写入，光有WR为低电平这个条件还不够。这就会发生一个有趣的现象，在驱动显示过程中，WR就像时钟一样，不停地高低变化。
