用例图中的各种关系

一、参与者与用例间的关联关系

参与者与用例之间的通信，也成为关联或通信关系。

二、用例与用例之间的关系

包含关系(include)

扩展关系(extend)

包含关系

(1)  概念

包含关系描述的是一个用例需要某种功能，而该功能被另外一个用例定义，那么在用例的执行过程中，就可以调用已经定义好的用例。

(2)表示符号<>

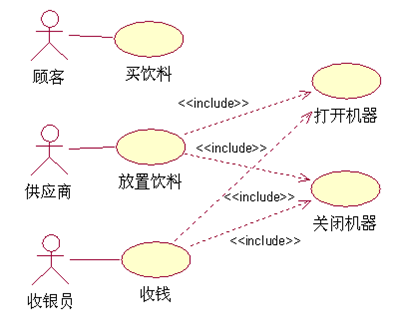

再如上篇文章中饮料自动售货机的例子：

在代码中用例的包含关系是什么呢？

1 class coat //外套

2 {3 public stringname;4 public doubleprice;5 public coat(string myName, doublemyPrice)6 {7 name =myName;8 price =myPrice;9 }10 public voidpay()11 {12 discount();13 Console.WriteLine("该件外套的应付款为：{0}", price);14 }15 public voiddiscount()16 {17 price = price * 0.8;18 }19 }

控制台程序

1 classProgram2 {3 static void Main(string[] args)4 {5 coat myCoat = new coat("劲霸", 1000);6 Console.WriteLine("该外套的名称为：{0}", myCoat.name);7 Console.WriteLine("该外套的原价为：{0}", myCoat.price);8 myCoat.pay();9 }10 }

用例图：

实例：图书管理系统

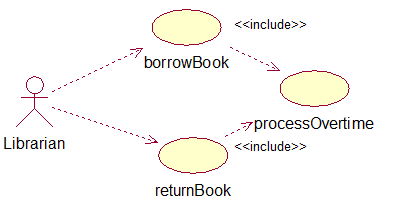

图书管理员处理借书或者还书时的用例图，借书与还书都要考虑是否有overtime的书。

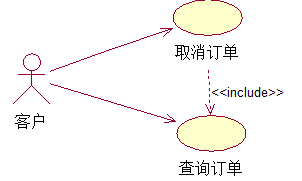

实例：订单管理系统

(3)使用场合

a.如果两个以上用例有大量一致的功能，则可以将这个功能分解到另一个用例中，其他用例可以和这个用例建立包含关系(如之前介绍的饮料自动售货机)。

b.一个用例的功能太多时，可以使用包含关系建立若干个更小的用例。(如学生管理系统的用例图)

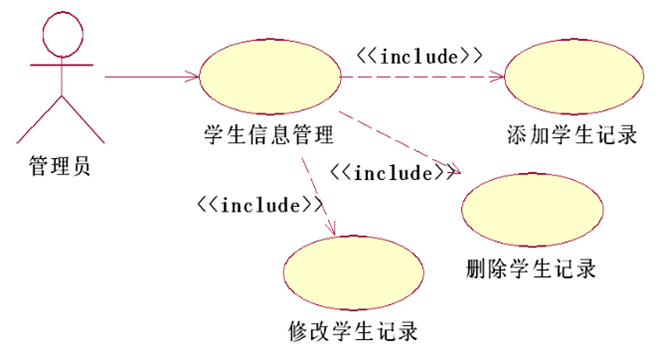

实例：学生管理系统

(4)意义

它有助于将来实现系统时，确定哪些功能可以重用，在编写代码时就可以实现代码的重用，缩短开发周期。

注意：执行基用例时，每次都必须调用被包含用例。

扩展关系

(1)概念

用一个用例(可选)扩展另一个用例(基本例)的功能。

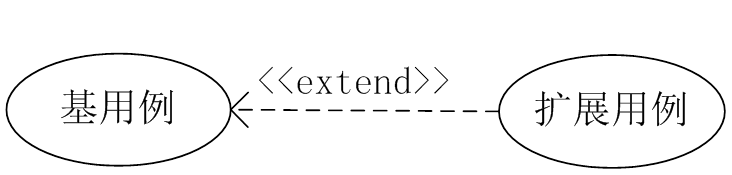

(2)符号表示<>

代码中是什么？

1 class coat //外套

2 {3 public stringname;4 public floatprice;5

6 public coat(string myName,floatmyPrice)7 {8 name =myName;9 price =myPrice;10 }11 public voidpay()12 {13 if (price > 800)14 discount(0.9f);15 Console.WriteLine("该件外套的应付款为：{0}",price);16 }17

18 public void discount(floatx)19 {20 price = price *x;21 }22 }

控制台程序

1 classProgram2 {3 static void Main(string[] args)4 {5 coat myCoat=new coat ("劲霸",1000);6 Console.WriteLine("该外套的名称为：{0}",myCoat.name);7 Console.WriteLine("该外套的原价为：{0}",myCoat.price);8 myCoat.pay();9 }10 }

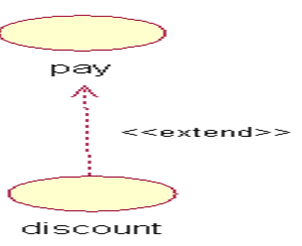

用例图

注意：扩展关系的箭头方向

(3)使用场合

对扩展用例的限制规则：将一些常规的动作放在一个基本用例中，将可选的或只在特定条件下才执行的动作放在它的扩展用例中。

怎么区分是包含关系还是扩展关系？

通过上面的例子，怎么区分它们，你心里也有数了，其实在扩展关系中的使用场合也说明了，扩展关系的限制规则：将一些常规的动作放在一个基本用例中，将可选的或只在特定条件下才执行的动作放在它的扩展用例中。在使用的时候，你考虑这点就可以区分它们。

总结

1.包含关系

a.如果两个以上用例有大量一致的功能，则可以将这个功能分解到另一个用例中，其他用例可以和这个用例建立包含关系(如之前介绍的饮料自动售货机)。

b.一个用例的功能太多时，可以使用包含关系建立若干个更小的用例。(如学生管理系统的用例图)

2.扩展关系

对扩展用例的限制规则：将一些常规的动作放在一个基本用例中，将可选的或只在特定条件下才执行的动作放在它的扩展用例中。

在分析的时候，参考他们的使用场合，你就会豁然开朗......
