1、简述Linux内核的启动流程

    Linux内核的启动流程，包含引导过程、内核初始化这2个步骤。

• 1）引导过程：系统上电，CPU自身初始化；然后是BIOS加电自检，加载内核引导程序，内核引导程序加载已经压缩的内核，再对压缩内核进行解压；
• 2）内核初始化：调用start_kernel()完成大部分的初始化工作，调用reset_init()启动内核线程，调用kernel_init()完成设备驱动程序的初始化，调用init_post()来启动用户空间的init进程。

2、libudev的使用场景

    libudev是一种函数库，专门用来在Linux上做设备管理的。主要管理/dev目录下的设备节点，同时，也接替devfs、hotplug热插拔的功能，处理添加硬件、删除硬件、加载firmware，以及相关用户空间的行为。
    libudev是udev是一种开源实现库，它能根据系统中硬件设备的状态来动态的更新设备文件，包括设备文件的创建、删除等。设备文件通常放在/dev目录下。使用udev后，在/dev目录下就直包含系统中真正存在的设备。udev同时提供了监视接口，当设备的状态发生改变时，监视接口可以发送对应的事件给应用程序。比如，设备插上，会发送add事件；设备拔除，会发送remove事件。

3、对一个整数，进行因式分解

    使用C语言，对一个整数，进行因式分解，比如，24=2*2*2*3。

int Factor(int num)
{
    for (int i = 2; i < num; i++)
    {
        while( num != i) {
            if(num % i == 0) {
                printf("%d * ",i);
                num = num/i;
            }
            else {
                break;
            }
        }
    }
    printf("%d\n",num);
    return num;
}

4、不用中间变量交换整数a和b

a = a+b;
b = a-b;
a = a-b;

5、用条件表达式，判断整数num是否为2的整数幂

((num & (num-1))==0)?true:false;

6、数字0x6F的第3位设置为1

int num = 0x6F | (0x1<<2);

//扩展,由于索引从0开始，
//将第n位置1，则bit=n-1,范围是[0,n-1]
void SetBit(int& num, int bit)
{
	num |= (0x1<<bit);
}

7、数字0x6F的第3位设置为0

int num = 0x6F & (~(0x1<<2));

//扩展
//将第n位置0，bit=n-1, [b7,b6,b5,b4,b3,b2,b1,b0]
void ClsBit(int& num, int bit)
{
	num &= ~(0x1<<bit);
}

8、运算符new、delete的重载

    在C++中new、delete分别是创建对象、释放对象的运算符。

• new主要做三件事：初始化对象、分配空间、返回指针；
• delete主要是删除对象或者指针，释放内存；

#include <iostream>
using namespace std;

class Object{
public:
    //重载new运算符
    void* operator new(std::size_t size)
    {
        return std::malloc(size);
    }

    //重载delete运算符
    void operator delete(void* ptr)
    {
        std::free(ptr);
    }
};

int main(){
    Object* obj = new Object;
    cout<<sizeof(obj)<<endl;
    delete obj;
    return 0;
}

9 简单介绍一下I2C

    I2C总线是由飞利浦(Philips)公司开发的一种双向二线制同步串行总线，实现有效的IC间的控制，它只需要两根线(SDA和SCL)即可在连接于总线上的器件之间传送信息。

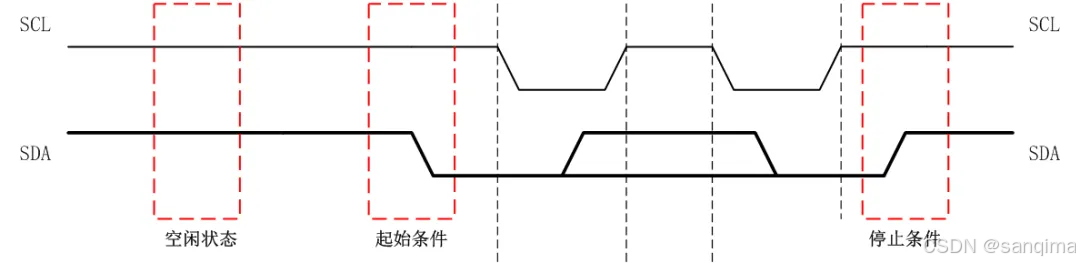

    I2C总线在传输数据都是按照bit来传送。SCL为时钟线，SDA为数据线；在SCL时钟线为高电平时，SDA数据线上的电平不允许被修改，SCL时钟线为低电平时，SDA数据线上的电平可为高/低。I2C总线的位传输，如下图所示¹。

图(9) I2C时序图

10 CAN的初始化

CAN（Controller Area Network）全称: 控制器局域网，是一种广泛应用于汽车、工业自动化等领域的串行通信协议。下面分别介绍在不同硬件平台下 CAN 驱动初始化的相关内容。

10.1 在SMT32上(使用HAL库)

a) 配置CubeMX

• 使能 CAN 外设：打开 STM32CubeMX，选择对应的芯片型号，在 “Pinout & Configuration” 中找到 “Connectivity” 下的 “CAN”，使能 CAN1 或 CAN2。
• 配置 GPIO：CAN 的收发引脚会自动配置，通常 CAN_RX 为输入模式，CAN_TX 为复用推挽输出模式。
• 配置 CAN 参数：在 “Parameter Settings” 中配置 CAN 的波特率、工作模式等参数。例如，波特率为 500kbps，可根据 CAN 时钟频率和位时间参数进行计算和设置。
• 生成代码：配置完成后，点击 “Project” -> “Generate Code” 生成 MDK 或 IAR 工程。

b) 编写初始化代码

SMT32平台上，CAN的初始化代码如下：

#include "main.h"
#include "stm32f4xx_hal.h"

CAN_HandleTypeDef hcan1;

void MX_CAN1_Init(void)
{
  hcan1.Instance = CAN1;
  hcan1.Init.Prescaler = 10;  // 根据波特率计算得出
  hcan1.Init.Mode = CAN_MODE_NORMAL;
  hcan1.Init.SyncJumpWidth = CAN_SJW_1TQ;
  hcan1.Init.TimeSeg1 = CAN_BS1_6TQ;
  hcan1.Init.TimeSeg2 = CAN_BS2_3TQ;
  hcan1.Init.TimeTriggeredMode = DISABLE;
  hcan1.Init.AutoBusOff = ENABLE;
  hcan1.Init.AutoWakeUp = DISABLE;
  hcan1.Init.AutoRetransmission = ENABLE;
  hcan1.Init.ReceiveFifoLocked = DISABLE;
  hcan1.Init.TransmitFifoPriority = DISABLE;
  if (HAL_CAN_Init(&hcan1) != HAL_OK)
  {
    Error_Handler();
  }
}

void HAL_CAN_MspInit(CAN_HandleTypeDef* canHandle)
{
  GPIO_InitTypeDef GPIO_InitStruct = {0};
  if(canHandle->Instance==CAN1)
  {
    /* CAN1 clock enable */
    __HAL_RCC_CAN1_CLK_ENABLE();

    __HAL_RCC_GPIOA_CLK_ENABLE();
    /**CAN1 GPIO Configuration
    PA11     ------> CAN1_RX
    PA12     ------> CAN1_TX
    */
    GPIO_InitStruct.Pin = GPIO_PIN_11|GPIO_PIN_12;
    GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
    GPIO_InitStruct.Pull = GPIO_NOPULL;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_VERY_HIGH;
    GPIO_InitStruct.Alternate = GPIO_AF9_CAN1;
    HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);
  }
}

c) 配置过滤器

CAN 过滤器用于筛选接收到的报文，只让符合条件的报文进入接收 FIFO。以下是一个简单的过滤器配置示例：

void CAN_Filter_Config(void)
{
  CAN_FilterTypeDef sFilterConfig;

  sFilterConfig.FilterBank = 0;
  sFilterConfig.FilterMode = CAN_FILTERMODE_IDMASK;
  sFilterConfig.FilterScale = CAN_FILTERSCALE_32BIT;
  sFilterConfig.FilterIdHigh = 0x0000;
  sFilterConfig.FilterIdLow = 0x0000;
  sFilterConfig.FilterMaskIdHigh = 0x0000;
  sFilterConfig.FilterMaskIdLow = 0x0000;
  sFilterConfig.FilterFIFOAssignment = CAN_RX_FIFO0;
  sFilterConfig.FilterActivation = ENABLE;
  sFilterConfig.SlaveStartFilterBank = 14;

  if (HAL_CAN_ConfigFilter(&hcan1, &sFilterConfig) != HAL_OK)
  {
    Error_Handler();
  }
}

10.2 在Linux上(使用SocketCAN)

a）加载 CAN 内核模块

在 Linux 系统中，首先需要加载 CAN 相关的内核模块，例如can、can_raw和mttcan（如果使用的是 MTTCAN 控制器）。可以使用以下命令加载模块：

sudo modprobe can
sudo modprobe can_raw
sudo modprobe mttcan

b) 配置 CAN 接口

使用ip link命令配置 CAN 接口的波特率、工作模式等参数，并启用 CAN 接口。例如，配置 CAN0 接口的波特率为 500kbps：

sudo ip link set can0 type can bitrate 500000
sudo ip link set up can0

c) 编写初始化代码

以下是一个简单的 C 语言示例，用于初始化 CAN 接口并发送一个 CAN 报文：

#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <unistd.h>
#include <net/if.h>
#include <sys/ioctl.h>
#include <sys/socket.h>
#include <linux/can.h>
#include <linux/can/raw.h>

int main()
{
    int s;
    struct sockaddr_can addr;
    struct ifreq ifr;
    struct can_frame frame;

    // 创建CAN套接字
    if ((s = socket(PF_CAN, SOCK_RAW, CAN_RAW)) < 0) {
        perror("socket");
        return 1;
    }

    // 指定CAN接口
    strcpy(ifr.ifr_name, "can0");
    ioctl(s, SIOCGIFINDEX, &ifr);

    // 绑定套接字到CAN接口
    addr.can_family = AF_CAN;
    addr.can_ifindex = ifr.ifr_ifindex;
    if (bind(s, (struct sockaddr *)&addr, sizeof(addr)) < 0) {
        perror("bind");
        return 1;
    }

    // 配置CAN帧
    frame.can_id = 0x123;
    frame.can_dlc = 8;
    for (int i = 0; i < 8; i++) {
        frame.data[i] = i;
    }

    // 发送CAN帧
    if (write(s, &frame, sizeof(struct can_frame)) != sizeof(struct can_frame)) {
        perror("write");
        return 1;
    }

    close(s);
    return 0;
}
