系统功能

系统利用STM32F103C8T6开发板小系统进行开发，采用RPR220光电传感器检测停车位上是否有汽车。

系统具有1个入口和2个出口，分为4个停车区A、B、C、D，每个停车区暂设2个停车位。每个停车区某个停车位上无车时[车位状态LED]亮，有车时[车位状态LED]灭。

每个停车区均有一个显示停车状态的LED，当该停车区车位已满时，该停车区的[停车状态LED]灭；车位未满时，该停车区的[停车状态LED]亮。

系统组成

STM32F103C8T6最小系统开发板 开发板链接

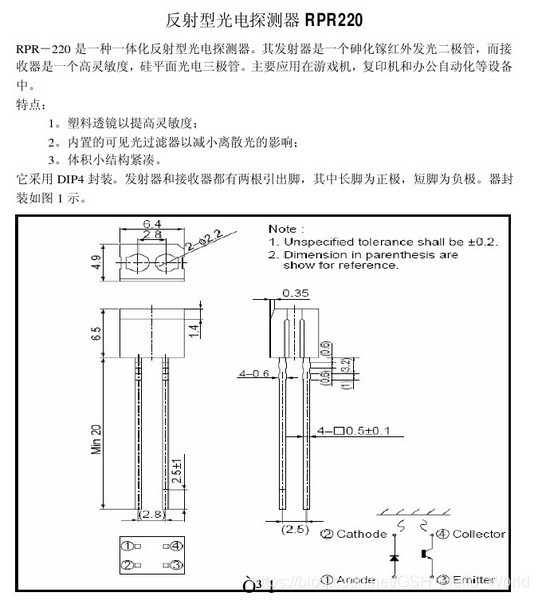

光电检测模块8个（共4个停车区，每个停车区2个） RPR220反射型传感器
车位状态LED8个（共8个车位）
停车状态LED4个（每个停车区均有1个）

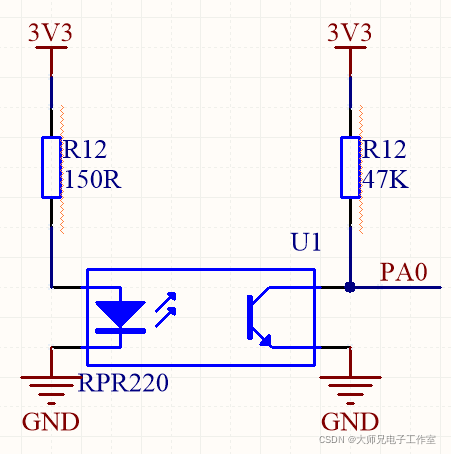

RPR220接线请注意：传感器的豁口在右上角时，左上角和右上角接GND，左下角接150欧电阻，右下角接47K电阻。

（下图中的有错误，以上面描述为准）

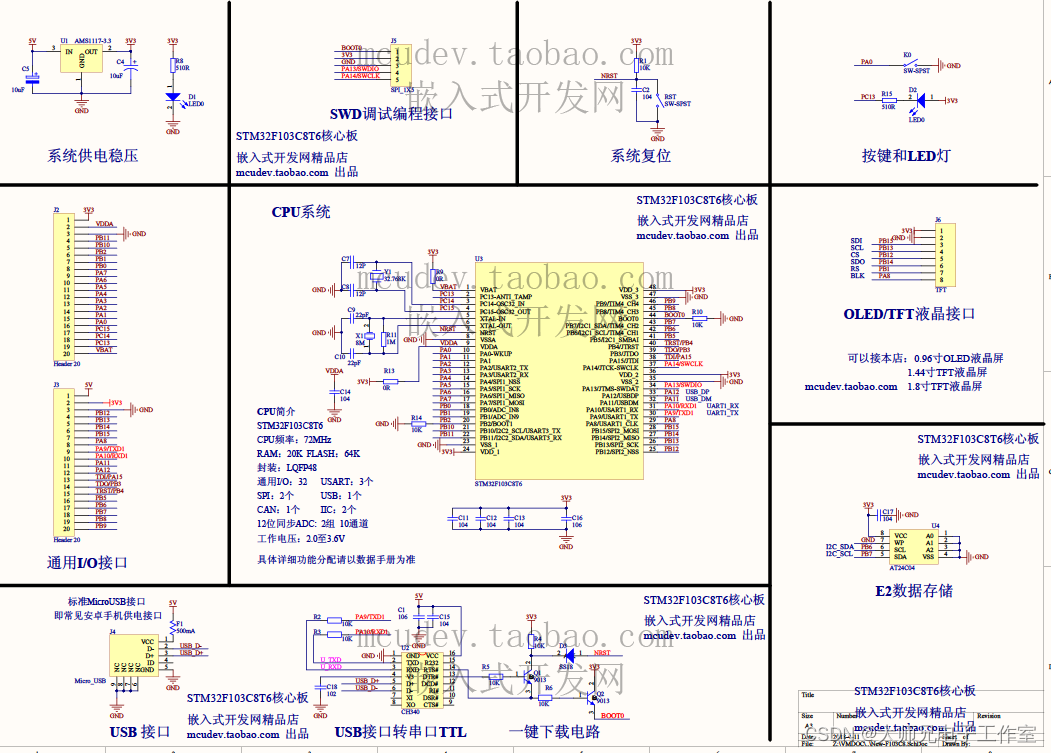

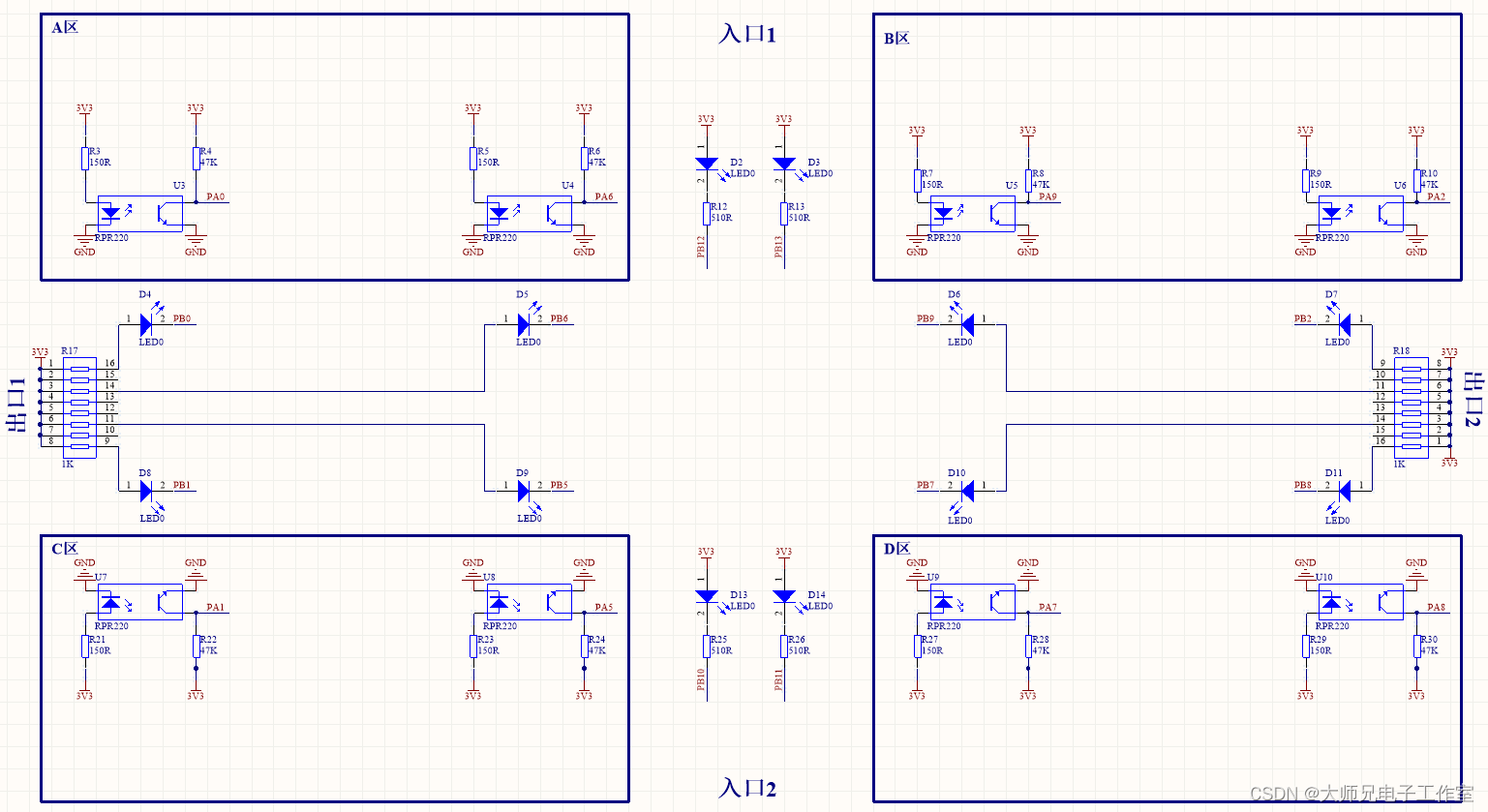

电路图

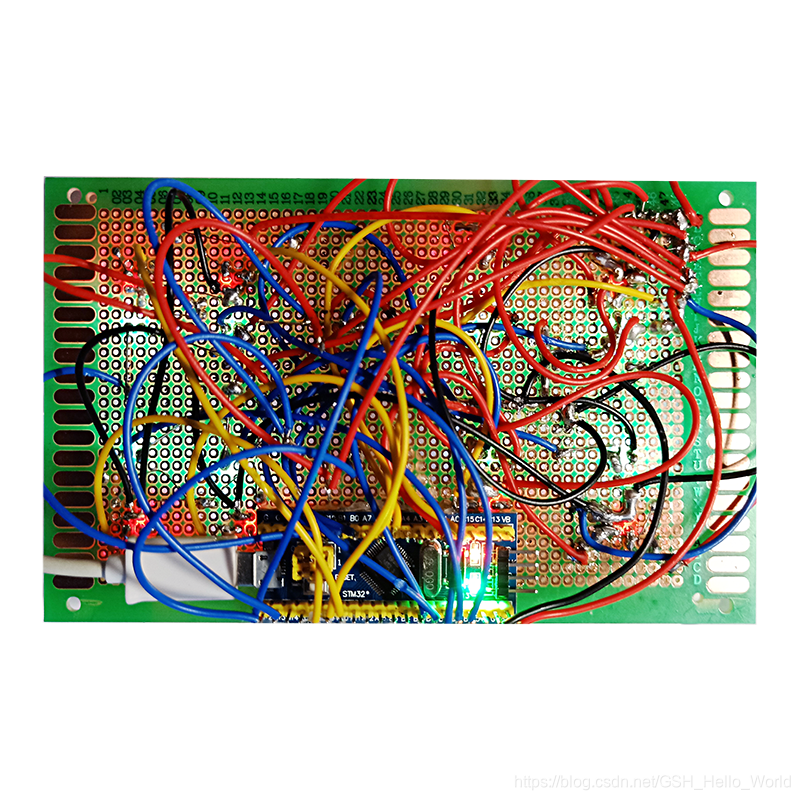

实物图
