电流

类比于水流，水分子依序向下移动。电流就是电子依序向特定方向移动。

电流的产生：

原子由原子核和核外电子组成，由于种种情况使核外电子运动产生磁场。按特定方向即电流

（个人理解不准确，有大佬的话麻烦补充谢谢）

电流的导电性：

原子核与电子结构稳定导电性弱（例如木头，石头），原子核与电子结构稳定则导电性强（例如金属）

电流的单位：

安培（A）：1A  即一秒钟有6.24*18个元电荷通过横截面的电流。

常见电流：

单片机                 大概10毫安（ma）

鼠标                     大概50毫安（ma）

笔记本电脑          大概   3   安（ A ）

闪电                      大概1万安 （ A ）

电池与电路

电池：

通过化学反应产生能量的装置

电池的方向：

负极发送电子，正极吸收电子

传统电学规定：电流从正极流向负极。不影响计算

电路

电路就是电流导通的道路

直流电和交流电

直流电（ DC ）

（同一方向移动的电流）通常用于小型设备供电


交流电（ AC ）

（交替方向移动的电流）通常用于大型机械设备供电

直流电和交流电对比

直流电	VS	交流电
电流方向不变	方向	电流方向随周期变化
电压稳定不变	电压变化	电压随时间周期变化
化学电池，太阳能电池等	发电方式	发电厂
传输损失较小	传输损失	电流传输损失较大
不太方便	方便改变电压	方便
电池供电的设备	应用	家用电器，工业机器

电压

也被称作电势差或电位差，是衡量单位电荷在静电场中由于电势不同所产生的能量差的物理量，类似水压。电压越高电流越强，电压越低电流越弱。

电压的定义：

简单来说就是因为有电压所以才能形成电流，就像水流的形成。水从高处流向低处形成水流，电从高电位流向低电位形成电流。

电压的方向：

电压的方向规定为从高电位指向低电位的方向。

电压的单位：

电压在国际单位制中的主单位是伏特（V），简称伏，用符号V表示。

电阻

对电流产生阻碍作用的电子元件

关系图

欧姆定律：

电流 I                                                电阻 R                                                电压 U

电压（U）= 电阻（R）*   电流（I）

电流（I） =  电压（U）/   电阻（R）

电阻（R）= 电压（U）/   电流（I）

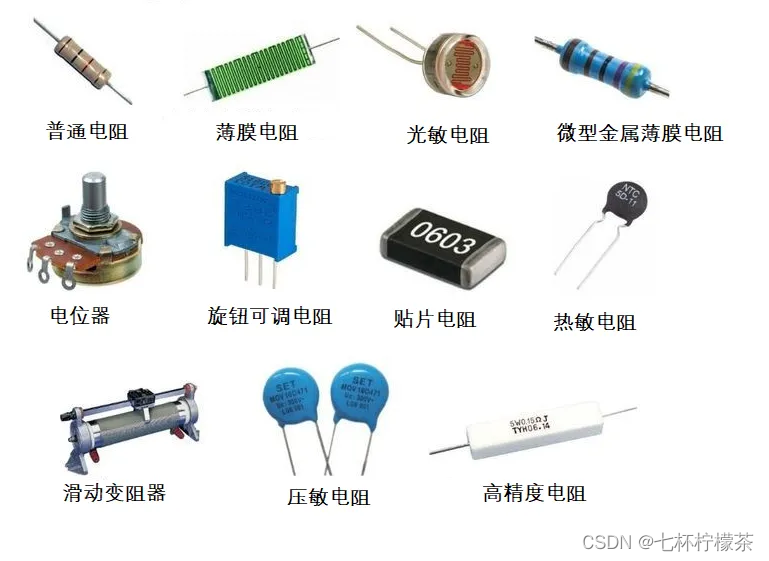

电阻的分类：

普通电阻：普通电阻是一种最基本的电阻器，通常由一根或多根绕在绝缘体上的金属丝或碳膜组成，可以提供固定的电阻值，适用于各种电路中。

薄膜电阻：薄膜电阻是一种由金属或合金薄膜制成的电阻器，可以提供高精度和稳定性的电阻值，常用于精密仪器、测量仪器等高要求的场合。

光敏电阻：光敏电阻是一种电阻值受光照强度影响的电阻器，常用于光敏电路和光控系统中。

金属薄膜电阻：金属薄膜电阻器是一种由金属薄膜制成的电阻器，具有较高的精度和稳定性，适用于高精度电路中。

电位器：电位器是一种可调电阻器，通常由一个旋转或滑动的电阻器件和一个旋钮或滑动器组成，可以提供可调的电阻值，常用于电路的调节和控制。

旋钮可调电阻：旋钮可调电阻是一种可调电阻器，与电位器类似，但是旋钮可调电阻通常是用旋钮来改变电阻值，通常用于电子设备的调节和控制。

热敏电阻：热敏电阻是一种电阻值随温度变化而变化的电阻器，通常用于温度测量和控制系统中。

压敏电阻：压敏电阻是一种电阻值随压力变化而变化的电阻器，通常用于压力传感器和压力测量等应用场合。

高精度电阻：高精度电阻是一种精度较高的电阻器，通常具有稳定的电阻值和温度系数，适用于高精度仪器和精密测量仪器等场合。

 电容

电容就是装电的容器

电容的单位：

法拉（F）一个法拉等于存储一库仑电荷所需的电势差为一伏特的电容器。

注意： 法拉是个非常大非常大的单位哦，其他单位为mf，uf， nf，pf ，

1F（法拉）=  1000 mF（毫法），

1mF（毫法）=1000 μF（微法），

1μF（微法）=1000 nF（纳法） ，

1nF（纳法）=1000 pF（皮法）

不同的材料介质，容纳电荷的能力不一样。电容的充放电是基于静电力的，不涉及化学反应变化，比锂电池更安全一些。

 电容器的作用：

阻止电压的突变， 储能，滤波（大电容滤低频，小电容滤高频）。

玻璃电容：使用玻璃作为介质的电容器，具有高温稳定性和低损耗等特点，常用于高频和高温环境下的电路中。

钽电容：使用钽金属作为电极的电容器，具有小尺寸、大电容量和高频特性等优点，常用于微型电路中。

薄膜电容：使用金属膜或金属箔作为电极的电容器，具有高精度、稳定性好等特点，常用于高性能电子器件中。

铝电解电容：使用铝箔和电解液作为电极的电容器，具有大电容量、低成本等特点，常用于低频和直流电路中。

云母电容：使用云母作为介质的电容器，具有高精度、高频特性等特点，常用于精密仪器和高频电路中。

空气电容：使用空气作为介质的电容器，具有高精度、稳定性好等特点，但体积较大，常用于高频和高压电路中。

陶瓷电容：使用陶瓷作为介质的电容器，具有小尺寸、高频特性和高温稳定性等优点，常用于电子设备中。

可调电容：具有可变电容值的电容器，常用于无线电和调谐电路中。

金属纸电容：使用金属化薄膜作为电极的电容器，具有高精度、稳定性好等特点，常用于高性能电子器件中。

超级电容：也称为电化学电容器，具有高能量密度、高功率密度和长寿命等特点，常用于储能系统和电动汽车中。

注意电容区分正负极，接错会爆炸，如上图针脚长的为正极，短的为负极。

电与磁

电和磁可以互相转换。

发电机和电机相反。通过旋转磁场，发电机可以转换机械能为电能。

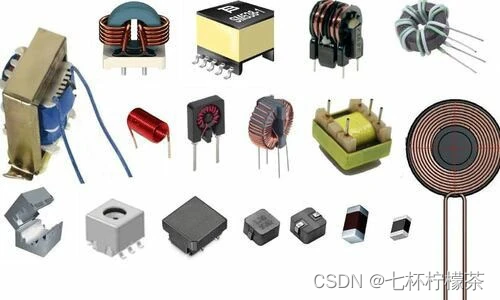

电感器

主要作用是防止电流突然增高或降低

电感可以作为电路稳定器的一部分，通过抵抗电路中电流的变化，保持电路的稳定性和可靠性。

无论什么样的电感内部都是线圈

电感与电阻

理想的电感不损失能量

电感： 电磁感应元器件，电会产生磁场，磁场又会抵制电流的变化。理想的电感没有能量损耗。

跟电阻不同，电阻阻碍电流，发热。

电感的单位

H（亨），它和电容一样，也是一个很大的计量单位，另外还有毫亨mh、微亨uh、纳亨nh

LRC振荡电路

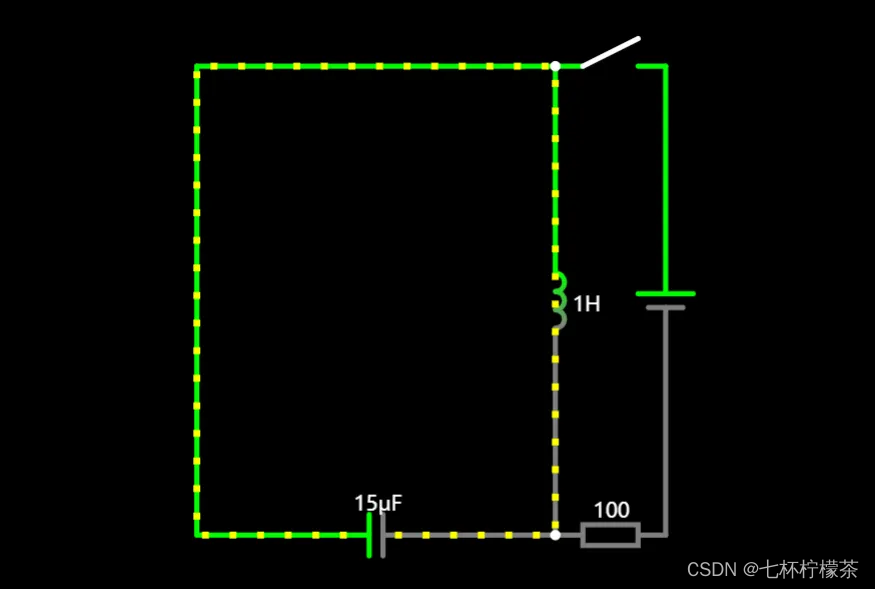

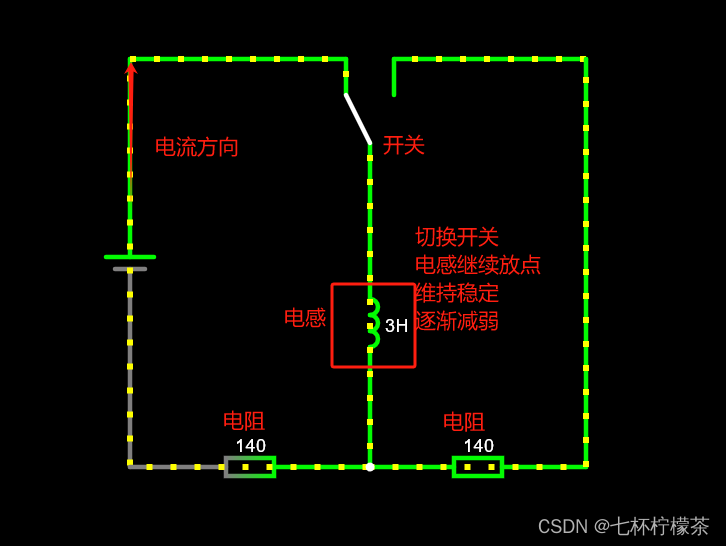

 闭合电路电感通过磁场存能量 断开电路电感继续正向放点到电容 电容攒满反方向放电 电流震荡流动。现在大部分都用软件实现

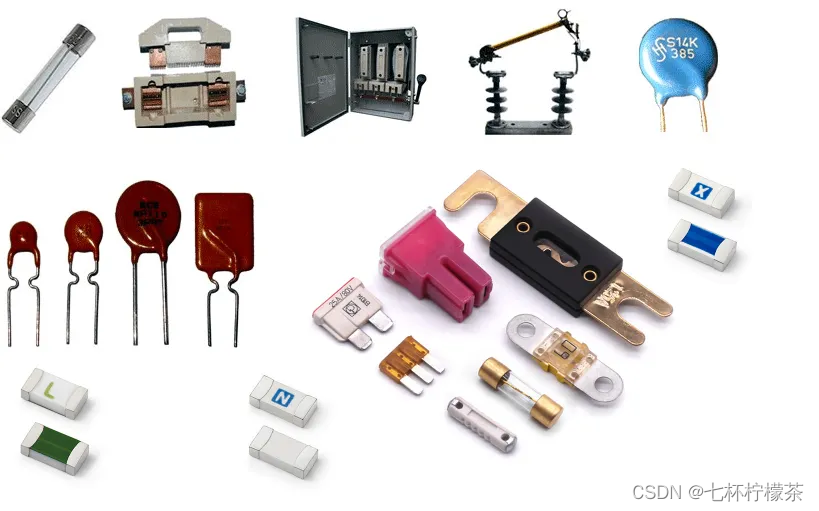

保险丝，熔断器

保险丝，顾名思义就是保护不受伤害的丝 哈哈哈开个玩笑以前的电闸上会有一根很软的银色的裸露电线 那个就是保险丝 当电流过大的时候会熔断保险丝保护电器和人的生命。

熔断器与保险丝类似，与保险丝不同，熔断器通常可以重复使用。熔断器的另一个优点是它们通常比保险丝更快地响应电气故障，因此能更好地保护电路。

接插件

排针排母

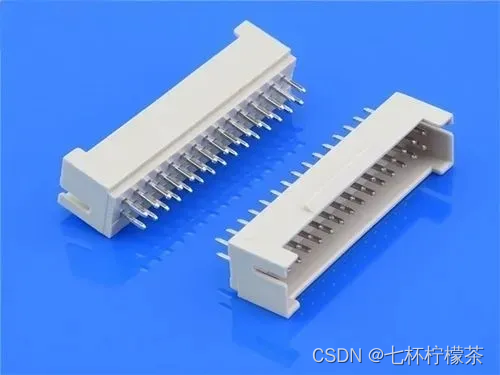

可以通过杜邦线轻松连接

杜邦线

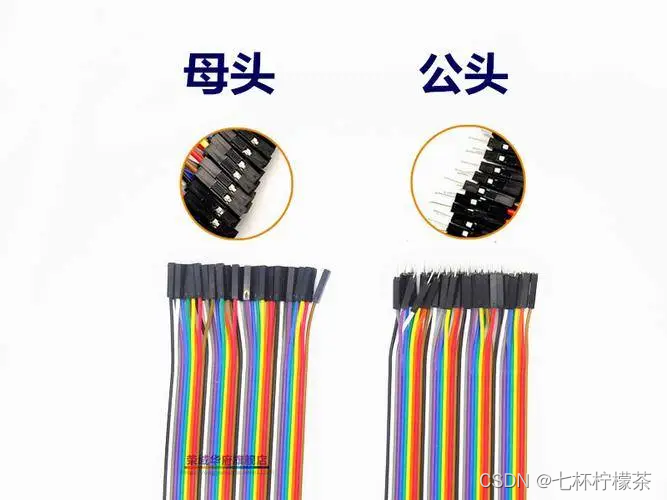

公头是针，母头是洞（咳咳别误会啊）

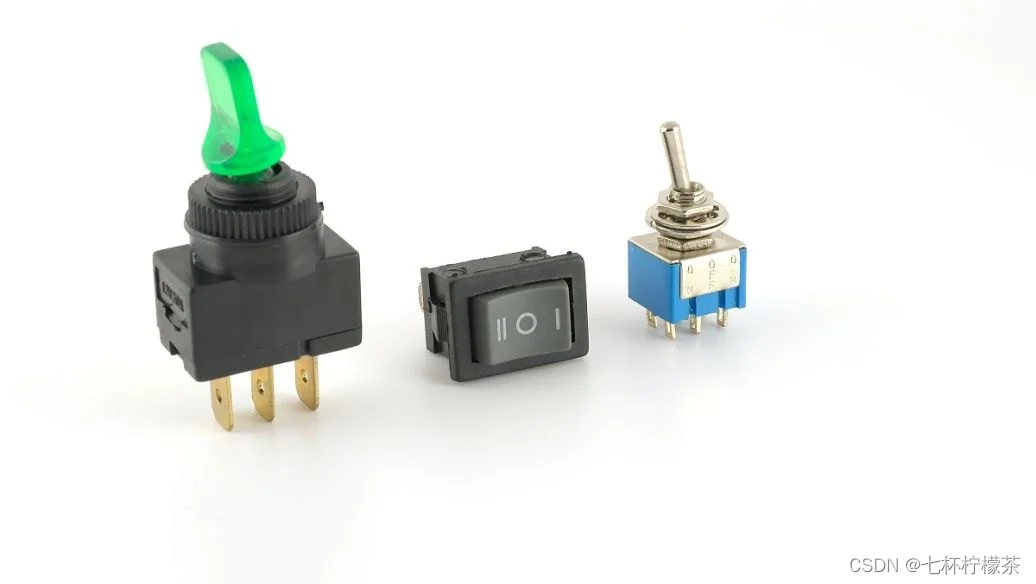

开关

控制电路打开和关闭

板对板连接器

用于连接不同的电路板

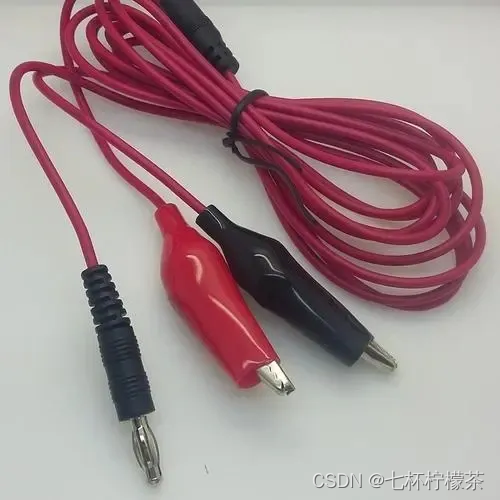

香蕉头，鳄鱼夹

方便接插

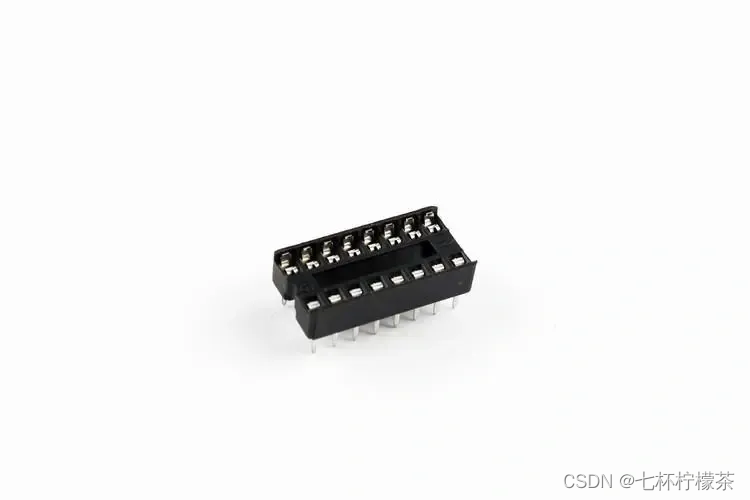

IC插座

方便更换IC芯片

蜂鸣器

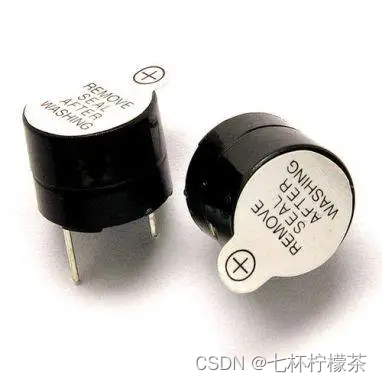

蜂鸣器分有源蜂鸣器和无源蜂鸣器， 源是震动源。有源蜂鸣器插电就叫， 无源蜂鸣器插电不叫，需要一定周期的高低电压信息给他，他才会叫。

万用表

万用表是一种电子测量仪器，可用于测量电压、电流和电阻等电学量。它通常具有多个量程和功能，可以通过旋钮、按钮或选择开关进行选择。

万用表测电阻

1.预估电阻阻值

2. 调整到合适的欧姆档位

3. 把万用表的笔的两端接到电阻的两端

4. 读取万用表显示的数字

万用表测电压

1.预估测试的电压

2. 调整到合适的电压档位（注意区分直流，交流）

3. 把万用表的笔的两端接到供电电源的两端

4. 读取万用表显示的数字

万用表测电流

1.预估测试的电流

2. 调整到合适的电流档位（注意区分直流，交流）

3. 把万用表的笔的两端串联到电路中

4. 读取万用表显示的数字

由于身边没有万用表，等我回家再做补充。

模拟电路软件circuit JS

Circuit JS是一个使用JavaScript编写的电路仿真器，它允许用户创建和模拟各种电路，包括数字和模拟电路。

以前的服务器挂了 新买的站点弄了半天才弄好 在线版已经搞定

circuit JS 在线版

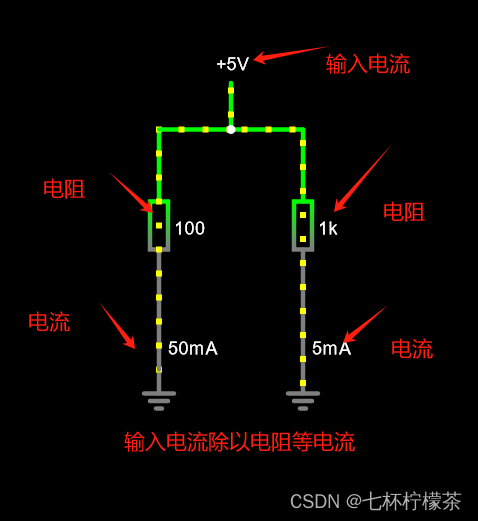

欧姆定律

演示电压电阻的关系

电阻

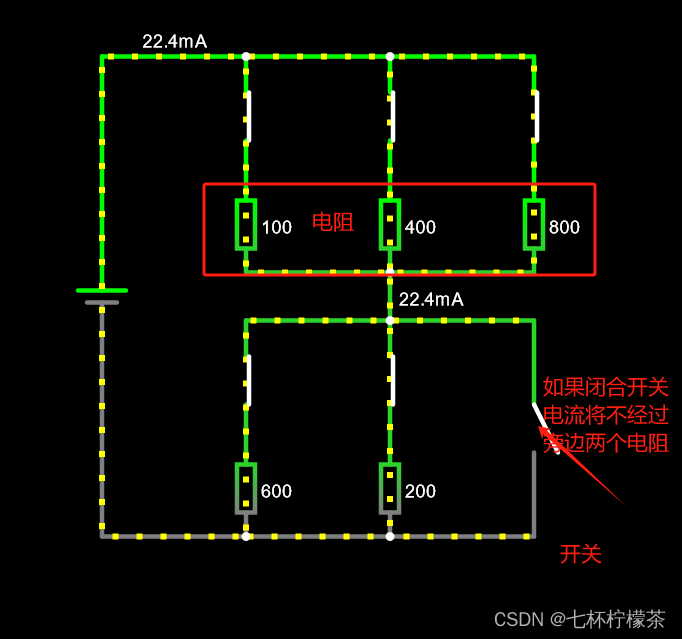

计算电阻串并联的阻值

电容器

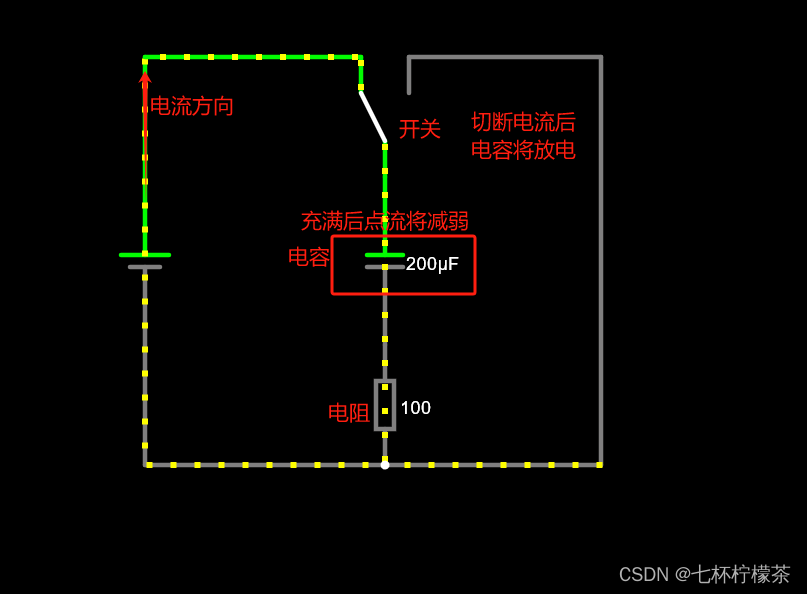

观察电容器的充放电

电感器

观察电感器对电流变化的阻碍作用

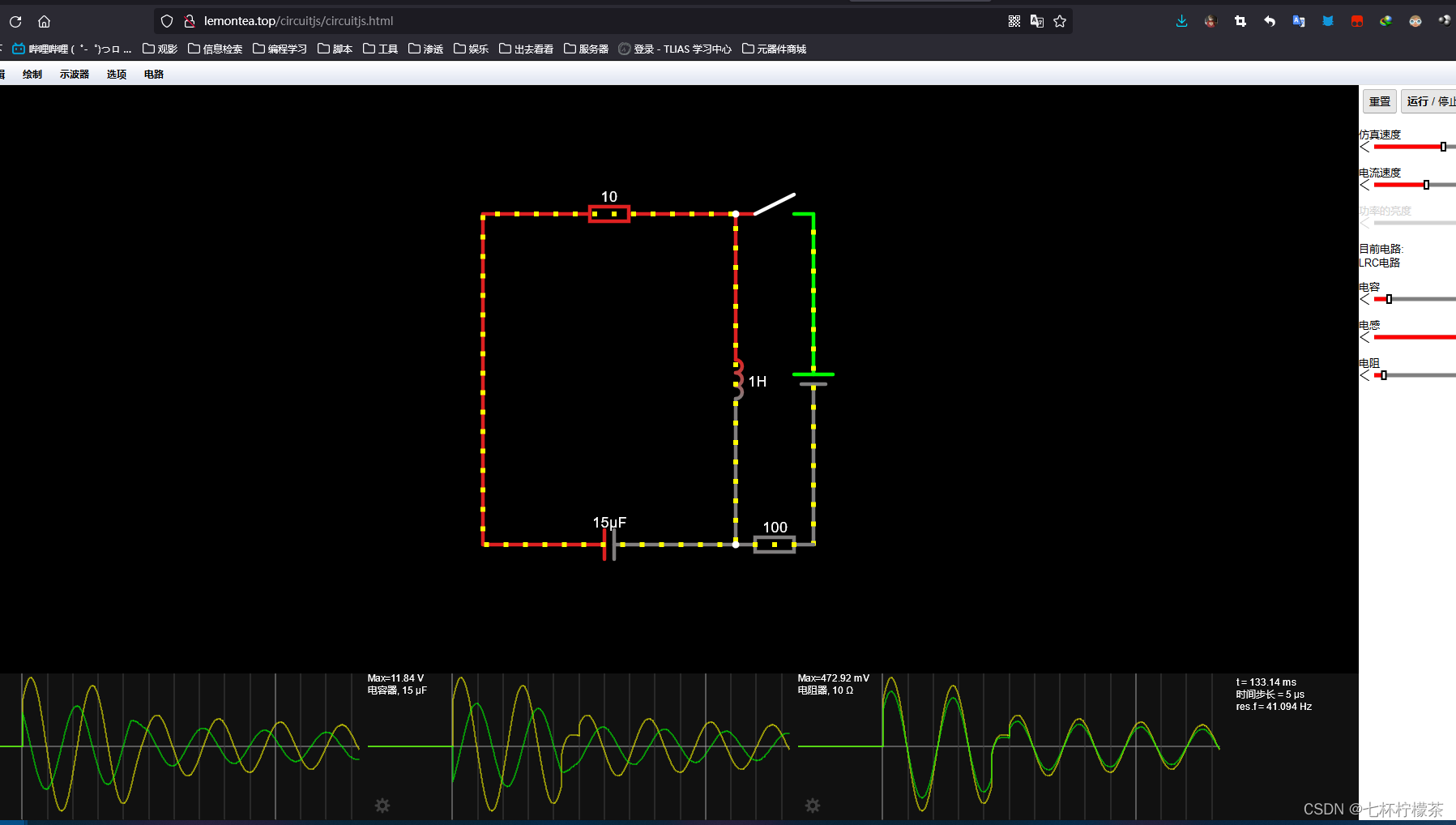

LRC振荡电路

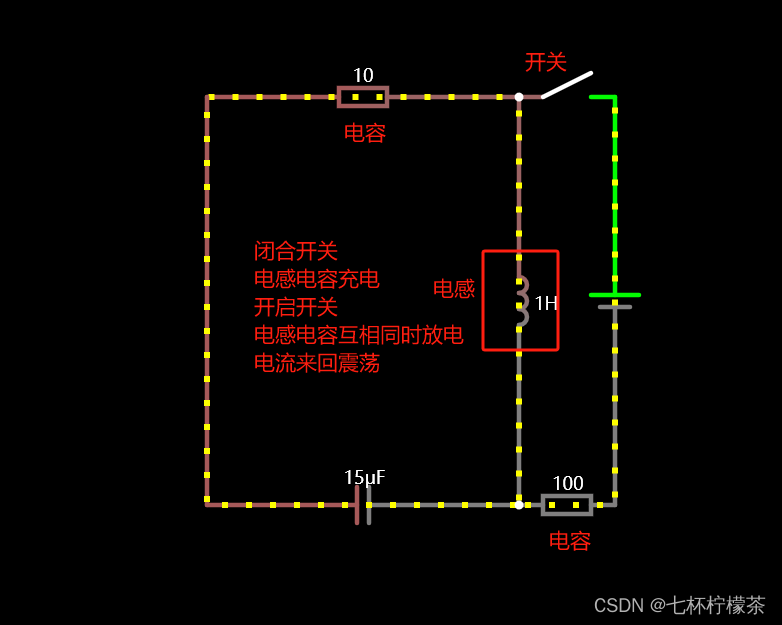

利用电容和电阻组成振荡电路

和上面一样

分压器

电阻分压，观察不同位置的电压

可变电阻

电阻可以拖动改变大小

电位器

拖动电位器，电位器的电压会发生变化

戴维宁定理

任何复杂电路可以等效为一个电压源和一个电阻器组成

诺顿定理

任何复杂电路可以等效为一个电流源和一个电阻器组成

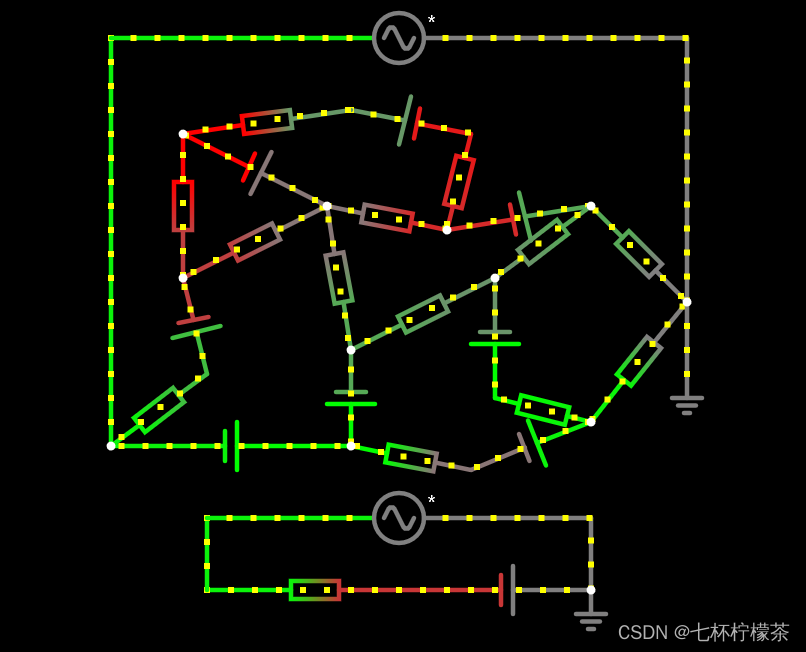

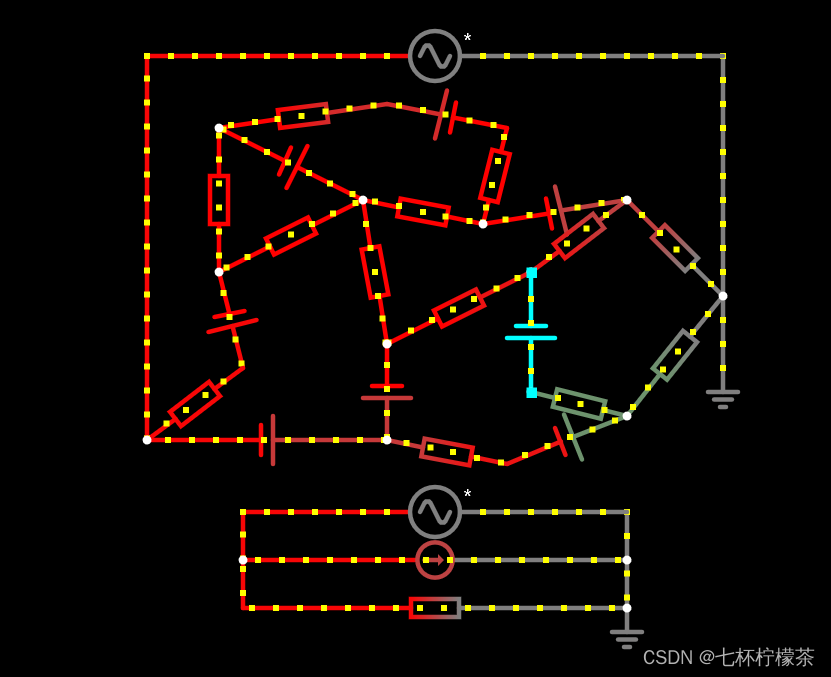

基尔霍夫定律

对于电路中任一节点,流入节点的电流之和必等于流出该节点的电流之和

继电器

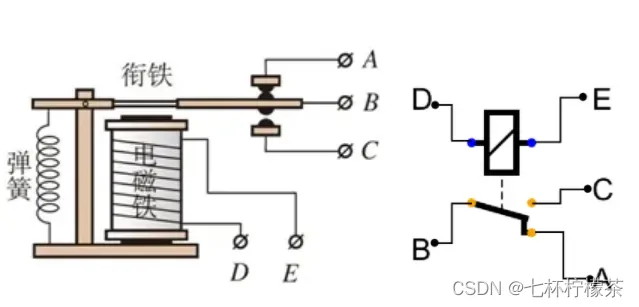

继电器是一种电气元器件，它通过接受一个电信号来控制另一个电路中的电压或电流。继电器通常由一个磁铁和一个电磁线圈组成。

 二极管

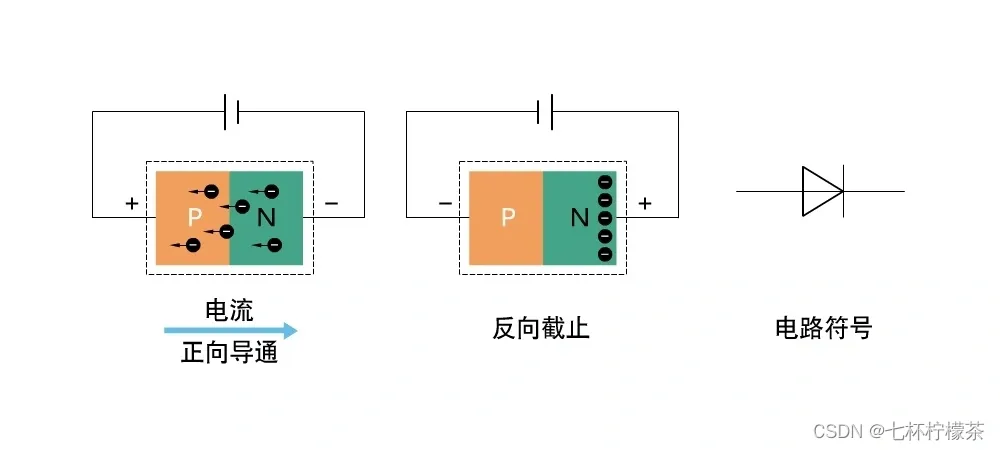

二极管是一种电子元件，它由两种不同类型的半导体材料制成。这些材料被安排在一起，形成了一个名为 P-N 结的结构。这种结构使得电流只能沿一个方向通过二极管，而另一个方向则无法通过。

 三极管

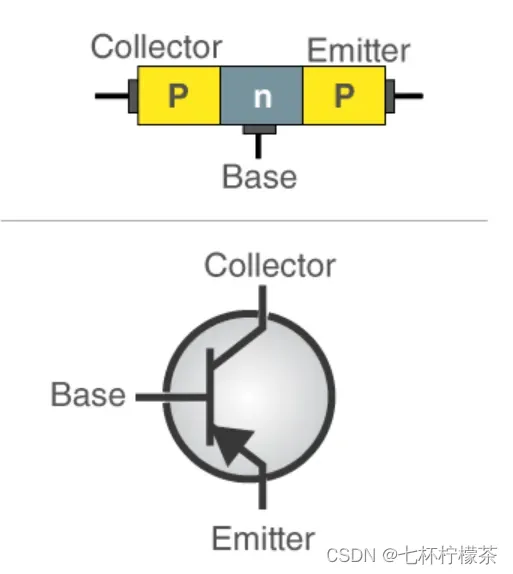

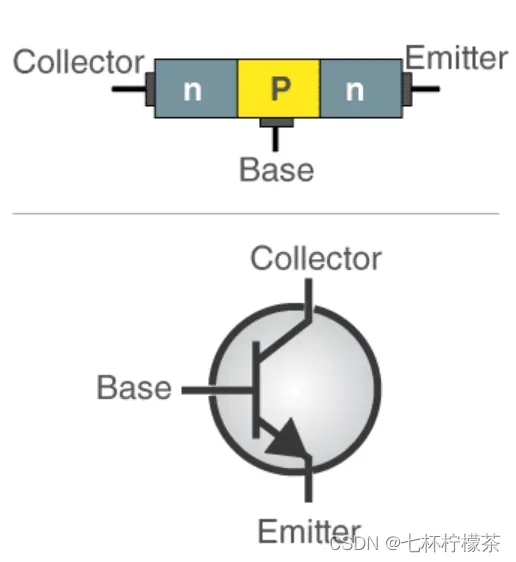

三极管有三个区域，所以它被称为三极管。这三个区域分别被称为发射极、基极和集电极。

当在三极管的基极输入电流信号时，这个信号可以控制三极管的集电极和发射极之间的电流流动。这样的话，我们就可以通过改变输入信号的电流来控制输出电流的大小。

三极管常常被用来放大电信号，例如在无线电和音频放大器中。它们也可以用来控制电路中的电流，例如在电子开关和电源电路中。

低压通 高压通

比较器（运放）

运放一般是通过比较输入信号的电压大小来产生输出信号的。在运放的差分输入端口，通常会接入两个电压信号，一个是（+IN）的电压，一个是（-IN）的电压。运放会通过放大、比较这两个电压信号的大小关系，然后产生一个输出电压信号

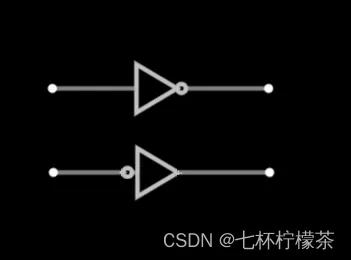

反相门（非门）

简单来说 输入高电压输出低电压   输入低电压输出高电压

 或非门

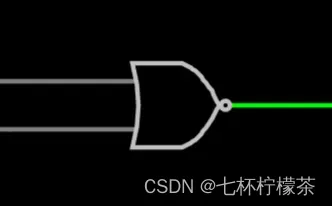

或非门（NOR gate）是电子电路中常见的一种逻辑门。或非门的输出信号取决于所有输入信号的状态，但是只要有一个输入信号是高电平，那么它的输出信号就会是低电平；只有当所有的输入信号都是低电平时，它的输出信号才会是高电平。

简单来说只有输入的两端都是低电压时输出才是高电压 其他时候输出都是低电压

双稳态触发器

1. 有两个稳定状态低电压0态和高电压1态；

2. 能根据输入信号S将触发置成0或1态；

3. 输入信号消失后，被置成的0或1态能保存下来，

4. 即具有记忆功能，直到R端高电压重置为止。

输出的电压根据你第一次输入的电压相关，具有记忆功能，直到R端被高电压电压重置。
