2. 创建IOT服务器端产品
需要先创建产品、在产品下再创建设备。产品是一个大框架，产品下的设备可以有很多，在应用层，可以通过华为云平台提供的API创建设备，删除设备，查询设备属性，在做产品时，软件端可以做一个设备注册的引导界面，完成产品下的设备注册，再将数据传递给设备端，这个过程叫“配网“，具体逻辑需要配合设备端完成。最终完成自动化设备创建，注册，上线等操作。
下面先介绍如何手动创建产品，创建设备，了解创建产品创建设备的过程中需要填充什么参数，理解之后，再使用API时才更加理解参数含义。
2.1 创建产品

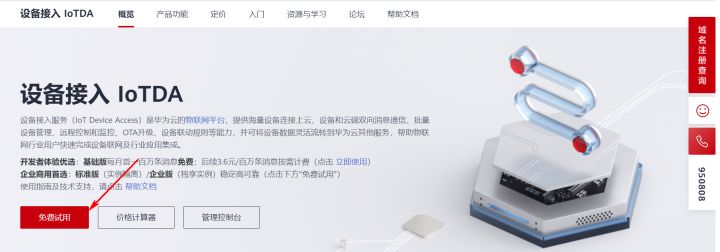

直接打开物联网产品页面: https://www.huaweicloud.com/product/iothub.html

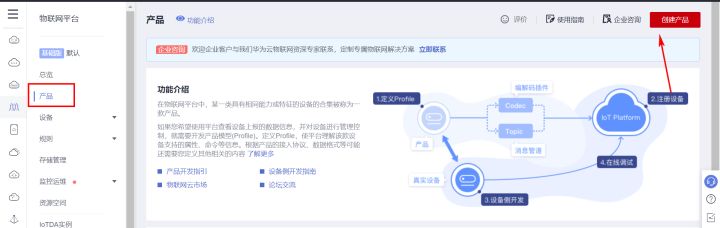

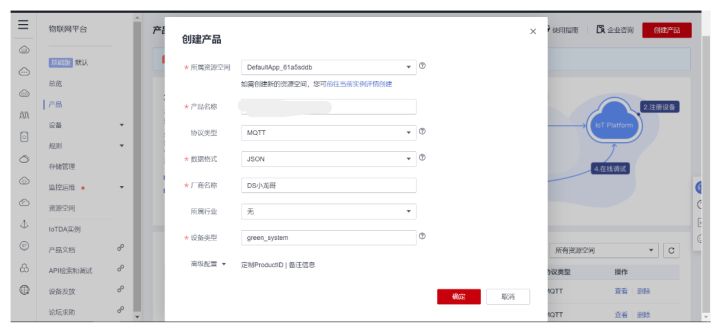

打开产品页面，选择右上角创建产品。
根据自己情况填写信息。就是填写自己产品的一些参数信息。

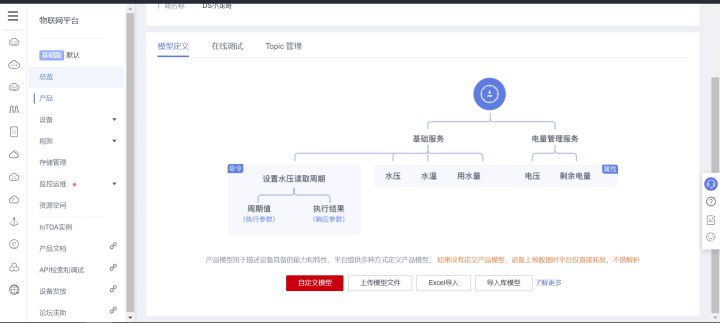

创建成功后打开产品详情页面，拉到最下面，点击创建自定义模型文件。
这里创建模型文件主要就是为了MQTT客户端能够正确的上传传感器数据上来，每个传感器设置一个属性，这个属性就是表示了传感器的数据值类型。

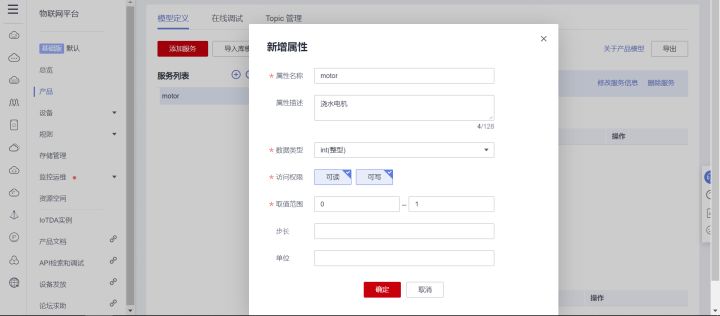

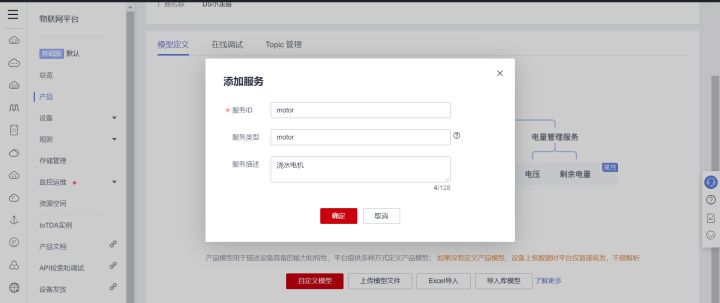

比如: 先添加一个电机，这个电机就是浇水电机，能上报开关状态，云端也能下发命令控制电机，所以需要添加属性和下发的命令。

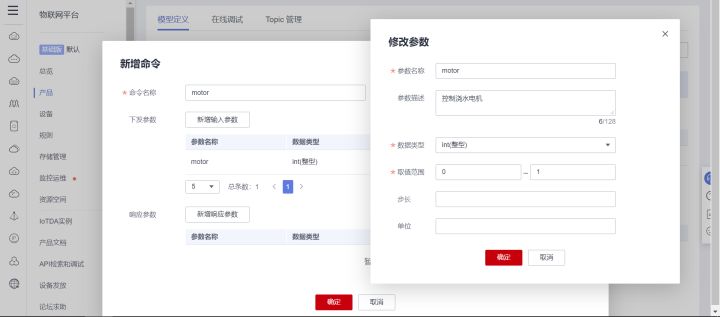

添加属性:
添加命令: 因为电机需要云端远程控制。

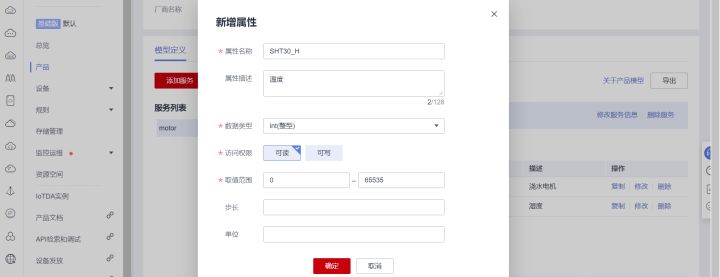

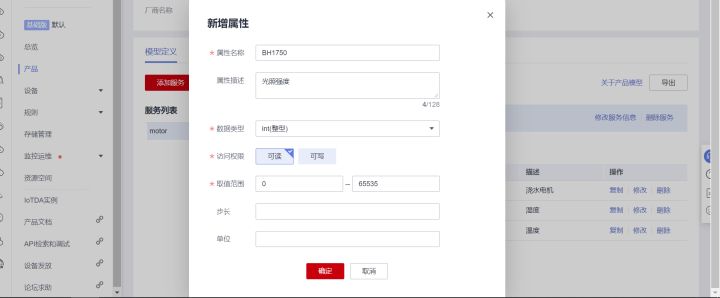

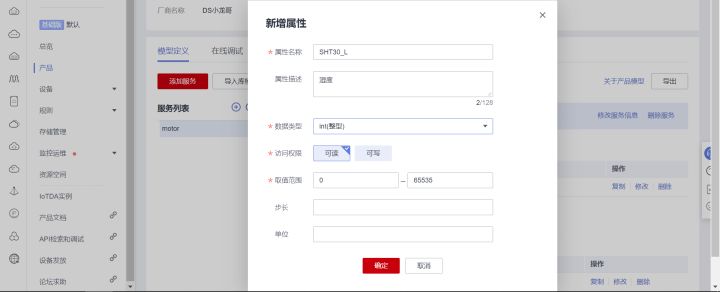

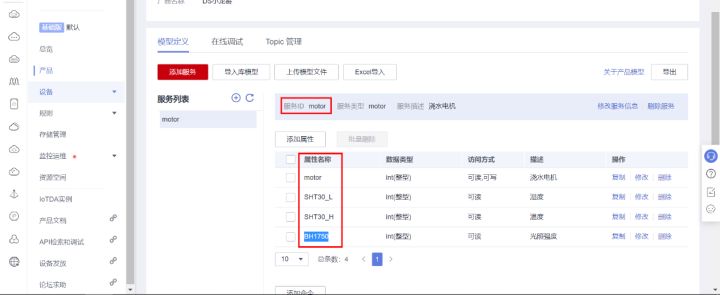

接下来就创建温度、湿度、光照度传感器的属性，这些传感器只是向云端上传数据，不需要下发指令控制，选择只读就可以了，电机要先实现远程浇灌控制，属性就选择读写。

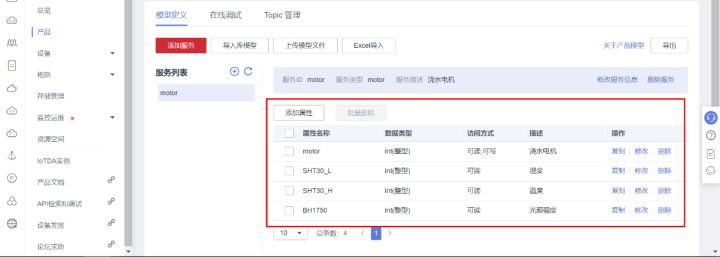

创建完毕效果，一共有4个属性，电机、温度、湿度、光强度:
2.2 创建设备

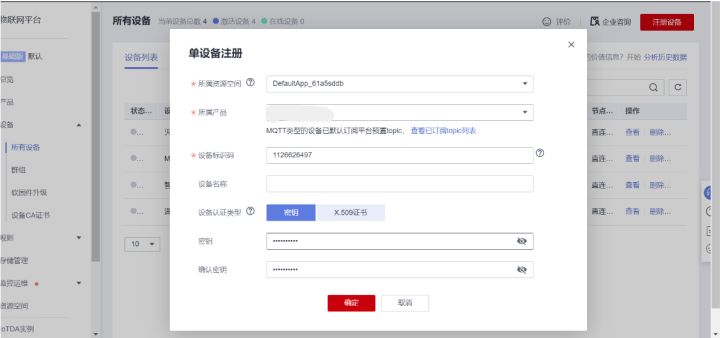

选择设备页面，注册设备。
创建后保持设备密匙等信息，接下来登录服务器时，生成MQTT账号密匙需要用到这些参数。

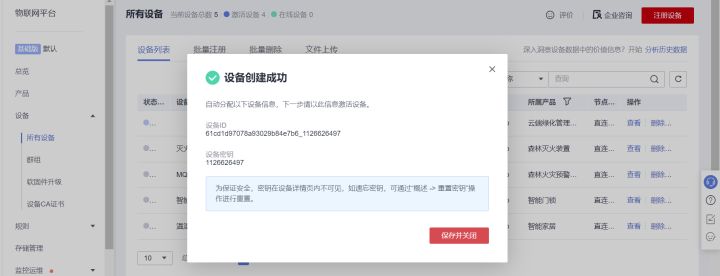

当前创建的设备信息如下:
{
"device_id": "61cd1d97078a93029b84e7b6_1126626497",
"secret": "1126626497"
}
2.3 生成MQTT登录账号信息

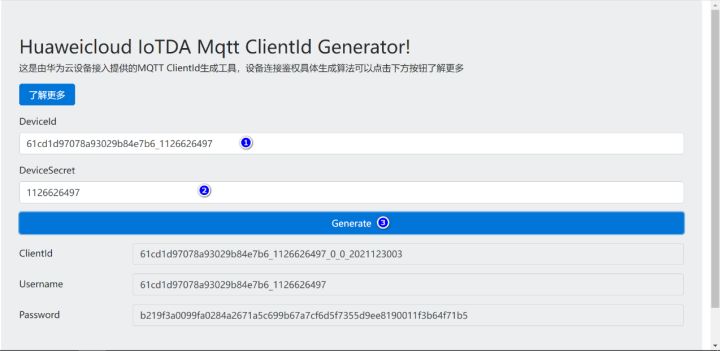

官微提供的在线小工具: https://iot-tool.obs-website.cn-north-4.myhuaweicloud.com/
按照提示填入数据，生成，非常方便。
当前生成的信息如下:
ClientId 61cd1d97078a93029b84e7b6_1126626497_0_0_2021123003
Username 61cd1d97078a93029b84e7b6_1126626497
Password b219f3a0099fa0284a2671a5c699b67a7cf6d5f7355d9ee8190011f3b64f71b5

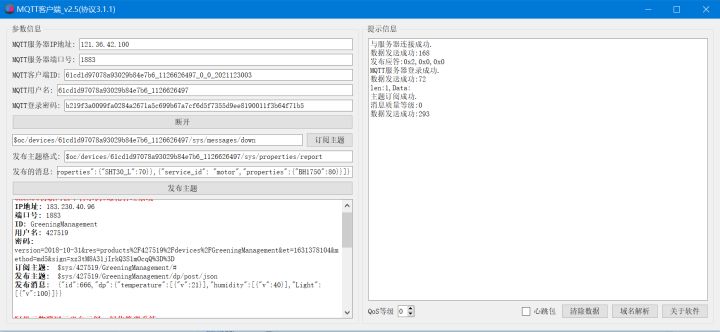

3. 使用MQTT客户端模拟测试
为了验证服务器配置是否OK，先使用MQTT客户端软件进行连接测试。
3.1 华为云IOT服务器地址与端口
端口: 1883
域名: a161a58a78.iot-mqtts.cn-north-4.myhuaweicloud.com
IP地址: 121.36.42.100
3.2 订阅主题

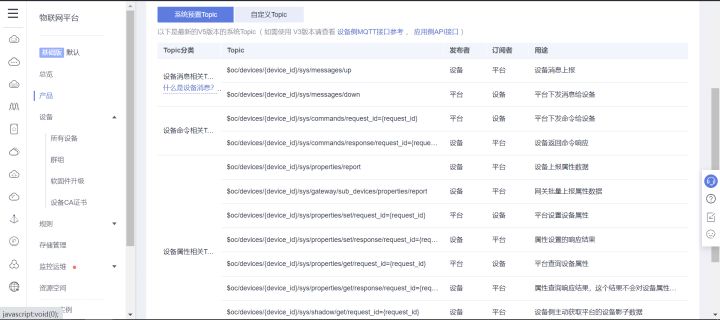

在产品页面，可以看到主题管理页面，能看到当前设备可以订阅的主题有哪些。
一般订阅下发的数据:
格式: $oc/devices/{device_id}/sys/messages/down
//订阅主题: 平台下发消息给设备
$oc/devices/61cd1d97078a93029b84e7b6_1126626497/sys/messages/down
3.3 上报主题数据

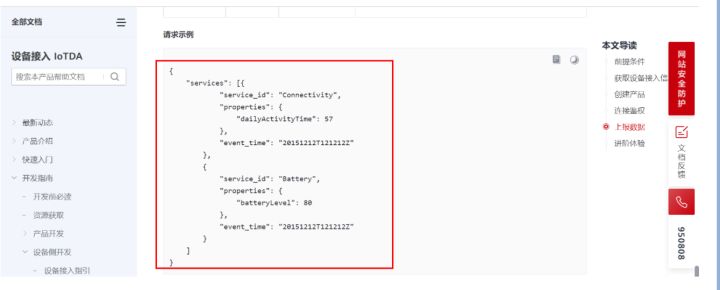

官方文档介绍: https://support.huaweicloud.com/devg-iothub/iot_01_2127.html
服务ID，属性ID在产品页面查看，2.1小节创建产品里就讲了这个属性的作用。
每次可以单个属性上报，也可以一起上报。
格式: $oc/devices/{device_id}/sys/properties/report
//设备上报主题请求
$oc/devices/61cd1d97078a93029b84e7b6_1126626497/sys/properties/report
//上报的数据格式如下
//电机开状态反馈
{"services": [{"service_id": "motor","properties":{"motor":1}}]}
//电机关状态反馈
{"services": [{"service_id": "motor","properties":{"motor":0}}]}
//温度上报
{"services": [{"service_id": "motor","properties":{"SHT30_H":14}}]}
//湿度上报
{"services": [{"service_id": "motor","properties":{"SHT30_L":70}}]}
//光照强度上报
{"services": [{"service_id": "motor","properties":{"BH1750":80}}]}
//也可以一起上报
{"services": [{"service_id": "motor","properties":{"motor":1}},{"service_id": "motor","properties":{"SHT30_H":15}},{"service_id": "motor","properties":{"SHT30_L":70}},{"service_id": "motor","properties":{"BH1750":80}}]}
3.4 登录服务器
按照软件提示，填入相关数据即可。
如需要也需要使用和我一样的同款软件，打开百度搜索MQTT客户端_v2.4(协议3.1.1).exe 即可找到下载地址。

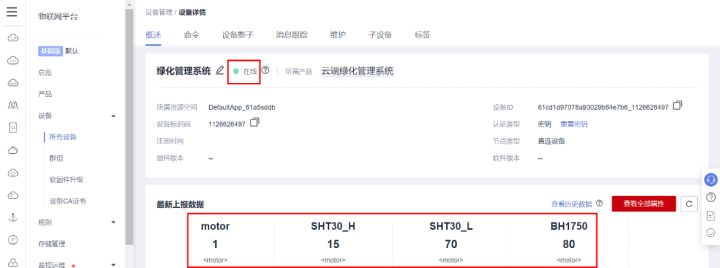

发送数据后查看云端，已经登录成功,数据已经上传成功。

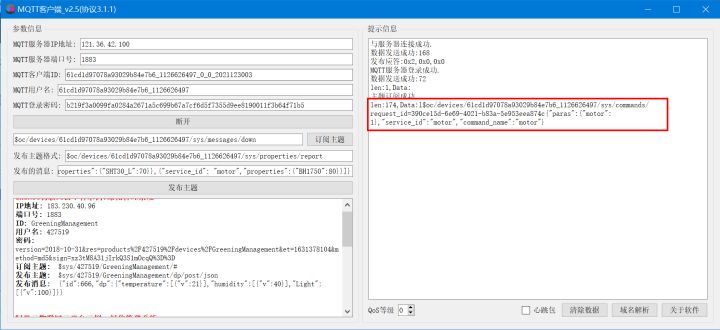

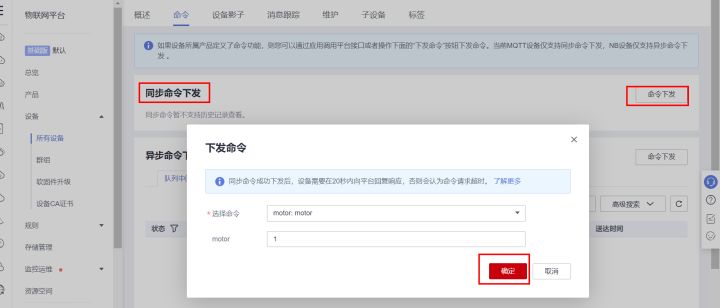

3.5 下发命令

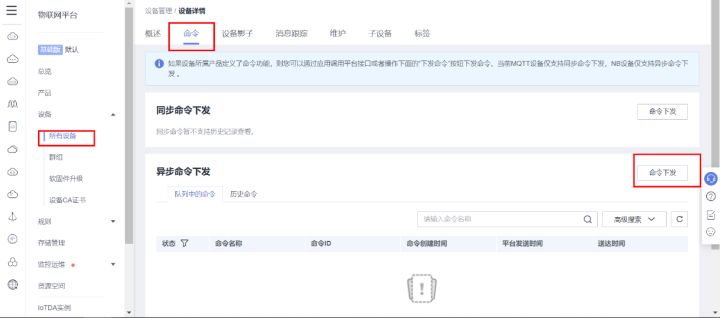

电机设备支持读写，支持下发命令，在设备页面测试。
点击确定之后，参看MQTT客户端软件，已经收到了下发的数据。
len:174,Data:l$oc/devices/61cd1d97078a93029b84e7b6_1126626497/sys/commands/request_id=390ce15d-6e69-4021-b83a-5e953eea874c{"paras":{"motor":1},"service_id":"motor","command_name":"motor"}

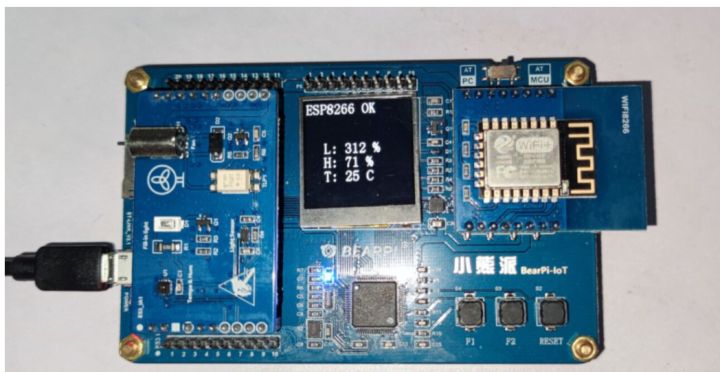

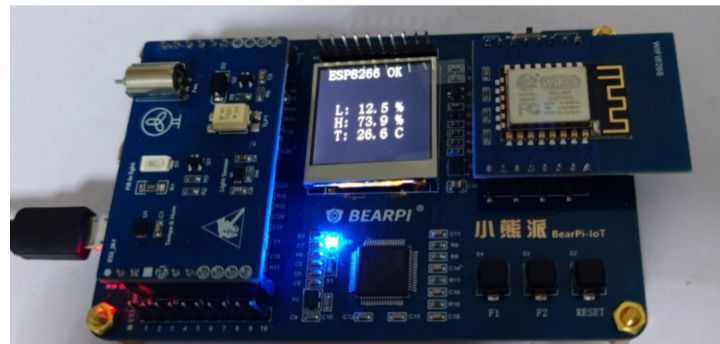

4. 设备端上华为云IOT

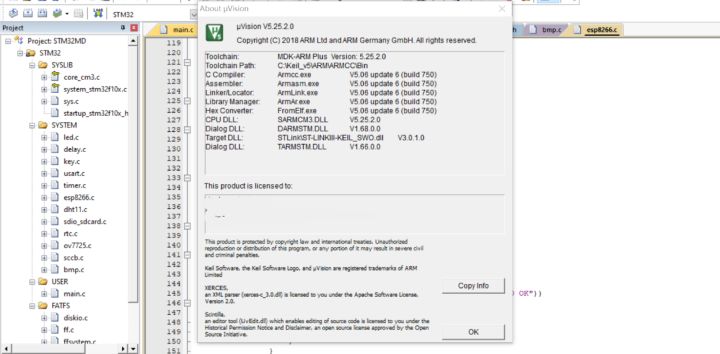

4.1 安装keil软件
MCU采用的STM32芯片，设备端代码编写开发就采用的keil5。
keil5安装包下载地址: http://www.myir-tech.com/download.asp
安装keil时，软件要放在英文目录下，电脑的用户名必须是英文，否则会出现一些奇怪问题。
安装过程中，根据提示下一步下一步点击即可。

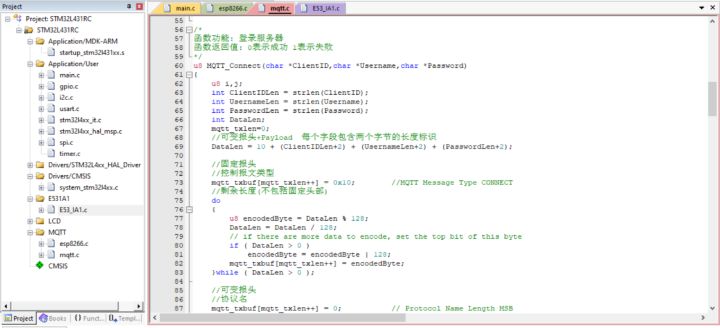

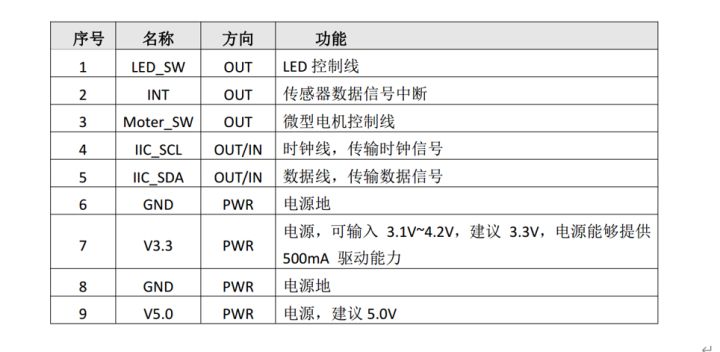

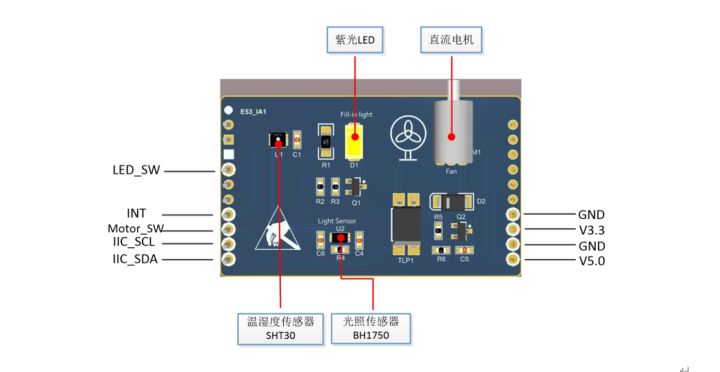

4.2 编写代码

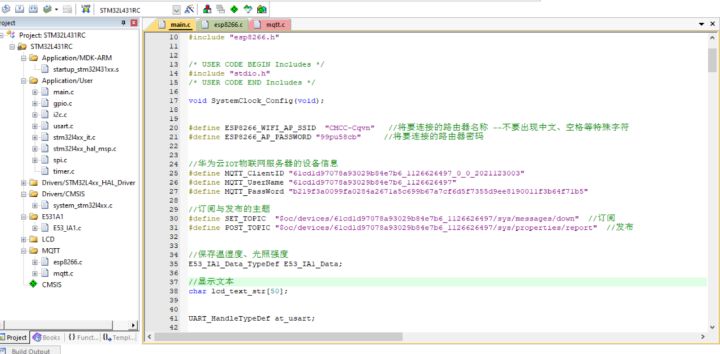

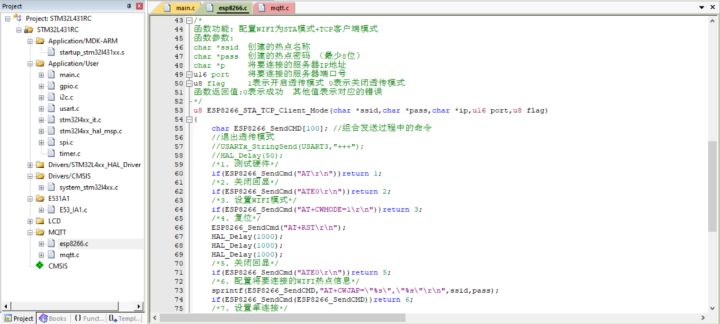

工程代码:
工程代码较多，这里就贴出main.c全部代码:
#include "main.h"
#include "stm32l4xx_hal.h"
#include "i2c.h"
#include "usart.h"
#include "gpio.h"
#include "E53_IA1.h"
#include "lcd.h"
#include "spi.h"
#include "mqtt.h"
#include "esp8266.h"
/* USER CODE BEGIN Includes */
#include "stdio.h"
/* USER CODE END Includes */
void SystemClock_Config(void);
#define ESP8266_WIFI_AP_SSID "CMCC-Cqvn" //将要连接的路由器名称 --不要出现中文、空格等特殊字符
#define ESP8266_AP_PASSWORD "99pu58cb" //将要连接的路由器密码
//华为云IOT物联网服务器的设备信息
#define MQTT_ClientID "61cd1d97078a93029b84e7b6_1126626497_0_0_2021123003"
#define MQTT_UserName "61cd1d97078a93029b84e7b6_1126626497"
#define MQTT_PassWord "b219f3a0099fa0284a2671a5c699b67a7cf6d5f7355d9ee8190011f3b64f71b5"
//订阅与发布的主题
#define SET_TOPIC "$oc/devices/61cd1d97078a93029b84e7b6_1126626497/sys/messages/down" //订阅
#define POST_TOPIC "$oc/devices/61cd1d97078a93029b84e7b6_1126626497/sys/properties/report" //发布
//保存温湿度、光照强度
E53_IA1_Data_TypeDef E53_IA1_Data;
//显示文本
char lcd_text_str[50];
UART_HandleTypeDef at_usart;
//低功耗串口初始化
int32_t at_usart_init(void)
{
at_usart.Instance = LPUART1;
at_usart.Init.BaudRate = 115200;
at_usart.Init.WordLength = UART_WORDLENGTH_8B;
at_usart.Init.StopBits = UART_STOPBITS_1;
at_usart.Init.Parity = UART_PARITY_NONE;
at_usart.Init.HwFlowCtl = UART_HWCONTROL_NONE;
at_usart.Init.Mode = UART_MODE_RX | UART_MODE_TX;
if(HAL_UART_Init(&at_usart) != HAL_OK)
{
_Error_Handler(__FILE__, __LINE__);
}
// __HAL_UART_CLEAR_FLAG(usart, UART_FLAG_TC);
__HAL_UART_ENABLE_IT(&at_usart, UART_IT_IDLE);
__HAL_UART_ENABLE_IT(&at_usart, UART_IT_RXNE);
HAL_NVIC_EnableIRQ(LPUART1_IRQn); //使能USART1中断通道
HAL_NVIC_SetPriority(LPUART1_IRQn, 3, 3); //抢占优先级3，子优先级3
return 0;
}
unsigned char ESP8266_RecvBuf[MAX_RECV_CNT];
unsigned int ESP8266_Recv_cnt=0;
unsigned int ESP8266_Recv_flag=0;
void LPUART1_IRQHandler()
{
//接收到数据
if(__HAL_UART_GET_FLAG(&at_usart, UART_FLAG_RXNE) != RESET)
{
if(ESP8266_Recv_cnt<MAX_RECV_CNT-1)
{
ESP8266_RecvBuf[ESP8266_Recv_cnt++] = (uint8_t)(at_usart.Instance->RDR & 0x00FF);
}
else
{
ESP8266_Recv_flag=1;
}
}
else if (__HAL_UART_GET_FLAG(&at_usart, UART_FLAG_IDLE) != RESET)
{
__HAL_UART_CLEAR_IDLEFLAG(&at_usart);
ESP8266_Recv_flag=1;
}
}
void AT_SendData(unsigned char *p,unsigned int len)
{
int i=0;
for(i=0;i<len;i++)
{
while((LPUART1->ISR & 0X40) == 0); //循环发送,直到发送完毕
LPUART1->TDR = p[i];
}
}
char mqtt_message[200];
int main(void)
{
int i=0;
int cnt=0;
int motor_state=0;
HAL_Init();
SystemClock_Config();
MX_GPIO_Init();
MX_I2C1_Init();
MX_SPI2_Init();
MX_USART1_UART_Init();
at_usart_init();
//初始化硬件
Init_E53_IA1();
LCD_Init();
LCD_Clear(BLACK);//清屏为黑色
LCD_ShowString(0, 00, 240, 32, 32, "Init ESP8266");//显示字符串，字体大小32*32
if(ESP8266_Init())
{
printf("ESP8266硬件检测错误.\n");
LCD_Clear(BLACK);//清屏为黑色
LCD_ShowString(0, 00, 240, 32, 32, "ESP8266 ERROR");//显示字符串，字体大小32*32
}
else
{
LCD_Clear(BLACK);//清屏为黑色
LCD_ShowString(0, 00, 240, 32, 32, "ESP8266 OK");//显示字符串，字体大小32*32
printf("准备连接到指定的服务器.\n");
//非加密端口
printf("WIFI:%d\r\n",ESP8266_STA_TCP_Client_Mode(ESP8266_WIFI_AP_SSID,ESP8266_AP_PASSWORD,"106.55.124.154",1883,1));
}
//2. MQTT协议初始化
MQTT_Init();
//3. 连接华为云IOT服务器
while(MQTT_Connect(MQTT_ClientID,MQTT_UserName,MQTT_PassWord))
{
printf("服务器连接失败,正在重试...\n");
HAL_Delay(500);
}
printf("服务器连接成功.\n");
//3. 订阅主题
if(MQTT_SubscribeTopic(SET_TOPIC,0,1))
{
printf("主题订阅失败.\n");
}
else
{
printf("主题订阅成功.\n");
}
while (1)
{
if(HAL_GPIO_ReadPin(KEY1_GPIO_Port,KEY1_Pin)==GPIO_PIN_RESET)//查询按键KEY1低电平
{
HAL_Delay(10);//消抖
if(HAL_GPIO_ReadPin(KEY1_GPIO_Port,KEY1_Pin)==GPIO_PIN_RESET)//查询按键KEY1低电平
{
HAL_GPIO_WritePin(LED_GPIO_Port,LED_Pin,GPIO_PIN_SET);//亮
//补光灯亮
HAL_GPIO_WritePin(IA1_Light_GPIO_Port, IA1_Light_Pin, GPIO_PIN_SET);
//电机转
HAL_GPIO_WritePin(IA1_Motor_GPIO_Port, IA1_Motor_Pin, GPIO_PIN_SET);
motor_state=1;
}
}
if(HAL_GPIO_ReadPin(KEY2_GPIO_Port,KEY2_Pin)==GPIO_PIN_RESET)//查询按键KEY2低电平
{
HAL_Delay(10);//消抖
if(HAL_GPIO_ReadPin(KEY2_GPIO_Port,KEY2_Pin)==GPIO_PIN_RESET)//查询按键KEY2低电平
{
HAL_GPIO_WritePin(LED_GPIO_Port,LED_Pin,GPIO_PIN_RESET);//灭
//补光灯灭
HAL_GPIO_WritePin(IA1_Light_GPIO_Port, IA1_Light_Pin, GPIO_PIN_RESET);
//电机停
HAL_GPIO_WritePin(IA1_Motor_GPIO_Port, IA1_Motor_Pin, GPIO_PIN_RESET);
motor_state=0;
}
}
cnt++;
HAL_Delay(10);
if(cnt>=100)
{
cnt=0;
E53_IA1_Read_Data();
printf("光照强度:%d %%\r\n", (int)E53_IA1_Data.Lux);
printf("湿度:%d %%\r\n",(int)E53_IA1_Data.Humidity);
printf("温度:%d ℃\r\n", (int)E53_IA1_Data.Temperature);
sprintf(lcd_text_str,"L: %d %%",(int)E53_IA1_Data.Lux);
LCD_ShowString(40, 50+10+32*1, 240, 32, 32,lcd_text_str);
sprintf(lcd_text_str,"H: %d %%",(int)E53_IA1_Data.Humidity);
LCD_ShowString(40, 50+10+32*2, 240, 32, 32,lcd_text_str);
sprintf(lcd_text_str,"T: %d C",(int)E53_IA1_Data.Temperature);
LCD_ShowString(40, 50+10+32*3, 240, 32, 32,lcd_text_str);
//切换引脚的状态
HAL_GPIO_TogglePin(LED_GPIO_Port,LED_Pin);
//上传数据
sprintf(mqtt_message,"{\"services\": [{\"service_id\": \"motor\",\"properties\":{\"motor\":%d}},"
"{\"service_id\": \"motor\",\"properties\":{\"SHT30_H\":%d}},{\"service_id\": \"motor\",\"properties\":"
"{\"SHT30_L\":%d}},{\"service_id\": \"motor\",\"properties\":{\"BH1750\":%d}}]}",
motor_state,(int)E53_IA1_Data.Humidity,(int)E53_IA1_Data.Temperature,(int)E53_IA1_Data.Lux);
MQTT_PublishData(POST_TOPIC,mqtt_message,0);
//根据湿度自动灌溉
if((int)E53_IA1_Data.Humidity<50) //小于50自动灌溉
{
printf("自动灌溉....\n");
motor_state=1; //电机状态更新
//电机转
HAL_GPIO_WritePin(IA1_Motor_GPIO_Port, IA1_Motor_Pin, GPIO_PIN_SET);
}
}
//接收到数据
if(ESP8266_Recv_flag)
{
//如果是下发了属性,判断是开锁还是关锁
if(ESP8266_Recv_cnt>5)
{
ESP8266_RecvBuf[ESP8266_Recv_cnt]='\0';
//使用字符串查找函数
if(strstr((char*)&ESP8266_RecvBuf[5],"\"machine\":1"))
{
motor_state=1; //电机状态更新
//电机转
HAL_GPIO_WritePin(IA1_Motor_GPIO_Port, IA1_Motor_Pin, GPIO_PIN_SET);
printf("开启电机...\n");
}
else if(strstr((char*)&ESP8266_RecvBuf[5],"\"machine\":0"))
{
//电机停
HAL_GPIO_WritePin(IA1_Motor_GPIO_Port, IA1_Motor_Pin, GPIO_PIN_RESET);
motor_state=0;
printf("关闭电机...\n");
}
for(i=0;i<ESP8266_Recv_cnt;i++)printf("%c",ESP8266_RecvBuf[i]);
ESP8266_Recv_cnt=0;
}
ESP8266_Recv_flag=0;
}
}
}
void SystemClock_Config(void)
{
RCC_OscInitTypeDef RCC_OscInitStruct;
RCC_ClkInitTypeDef RCC_ClkInitStruct;
RCC_PeriphCLKInitTypeDef PeriphClkInit;
/**Initializes the CPU, AHB and APB busses clocks
*/
RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSI|RCC_OSCILLATORTYPE_MSI;
RCC_OscInitStruct.HSIState = RCC_HSI_ON;
RCC_OscInitStruct.HSICalibrationValue = 16;
RCC_OscInitStruct.MSIState = RCC_MSI_ON;
RCC_OscInitStruct.MSICalibrationValue = 0;
RCC_OscInitStruct.MSIClockRange = RCC_MSIRANGE_6;
RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;
RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_MSI;
RCC_OscInitStruct.PLL.PLLM = 1;
RCC_OscInitStruct.PLL.PLLN = 40;
RCC_OscInitStruct.PLL.PLLP = RCC_PLLP_DIV7;
RCC_OscInitStruct.PLL.PLLQ = RCC_PLLQ_DIV2;
RCC_OscInitStruct.PLL.PLLR = RCC_PLLR_DIV2;
if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK)
{
_Error_Handler(__FILE__, __LINE__);
}
/**Initializes the CPU, AHB and APB busses clocks
*/
RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK
|RCC_CLOCKTYPE_PCLK1|RCC_CLOCKTYPE_PCLK2;
RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;
RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;
RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV1;
RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV1;
if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_4) != HAL_OK)
{
_Error_Handler(__FILE__, __LINE__);
}
PeriphClkInit.PeriphClockSelection = RCC_PERIPHCLK_USART1|RCC_PERIPHCLK_I2C1;
PeriphClkInit.Usart1ClockSelection = RCC_USART1CLKSOURCE_PCLK2;
PeriphClkInit.I2c1ClockSelection = RCC_I2C1CLKSOURCE_HSI;
if (HAL_RCCEx_PeriphCLKConfig(&PeriphClkInit) != HAL_OK)
{
_Error_Handler(__FILE__, __LINE__);
}
/**Configure the main internal regulator output voltage
*/
if (HAL_PWREx_ControlVoltageScaling(PWR_REGULATOR_VOLTAGE_SCALE1) != HAL_OK)
{
_Error_Handler(__FILE__, __LINE__);
}
/**Configure the Systick interrupt time
*/
HAL_SYSTICK_Config(HAL_RCC_GetHCLKFreq()/1000);
/**Configure the Systick
*/
HAL_SYSTICK_CLKSourceConfig(SYSTICK_CLKSOURCE_HCLK);
/* SysTick_IRQn interrupt configuration */
HAL_NVIC_SetPriority(SysTick_IRQn, 0, 0);
}
/* USER CODE BEGIN 4 */
/* USER CODE END 4 */
/**
* @brief This function is executed in case of error occurrence.
* @param file: The file name as string.
* @param line: The line in file as a number.
* @retval None
*/
void _Error_Handler(char *file, int line)
{
/* USER CODE BEGIN Error_Handler_Debug */
/* User can add his own implementation to report the HAL error return state */
while(1)
{
}
/* USER CODE END Error_Handler_Debug */
}
#ifdef USE_FULL_ASSERT
/**
* @brief Reports the name of the source file and the source line number
* where the assert_param error has occurred.
* @param file: pointer to the source file name
* @param line: assert_param error line source number
* @retval None
*/
void assert_failed(uint8_t* file, uint32_t line)
{
/* USER CODE BEGIN 6 */
/* User can add his own implementation to report the file name and line number,
tex: printf("Wrong parameters value: file %s on line %d\r\n", file, line) */
/* USER CODE END 6 */
}
#endif /* USE_FULL_ASSERT */
5. 上位机软件开发
上位机与设备之间通信，需要通过服务器完成，服务器提供了对应的API接口，所以对于上位机而言通信主要是对HTTP请求进行处理，返回的数据进行解析等操作。

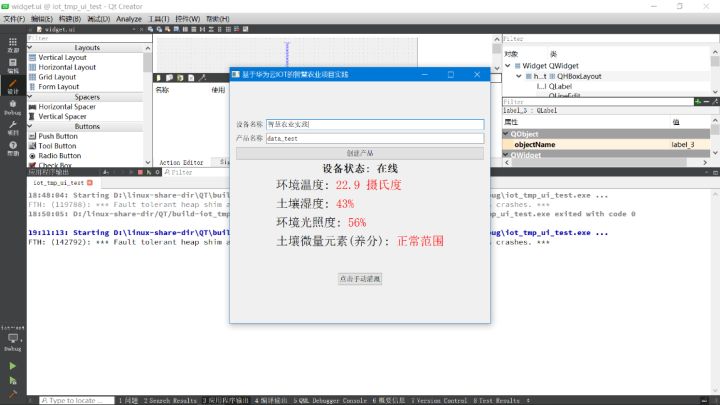

当前的软件采用是采用QT设计的，实现了产品注册、设备注册、获取在线设备，获取设备属性，远程指令发送等主要功能。
访问华为云的接口都需要填一个X-Auth-Token参数，这个参数获取需要IAM账号，下面第一步就先介绍，如何创建IAM账号，如何获取X-Auth-Token参数。

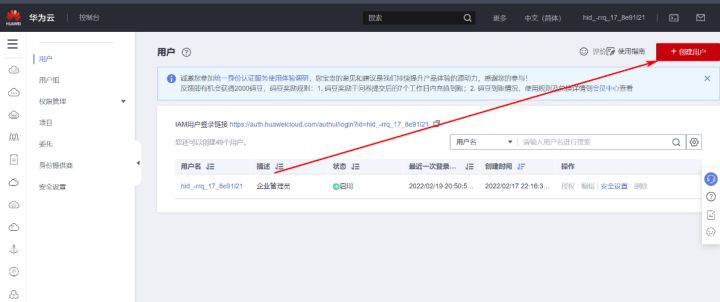

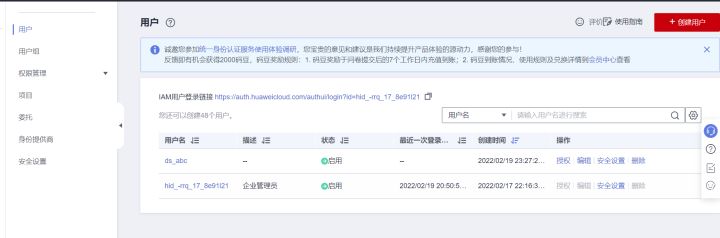

5.1 创建IAM账户

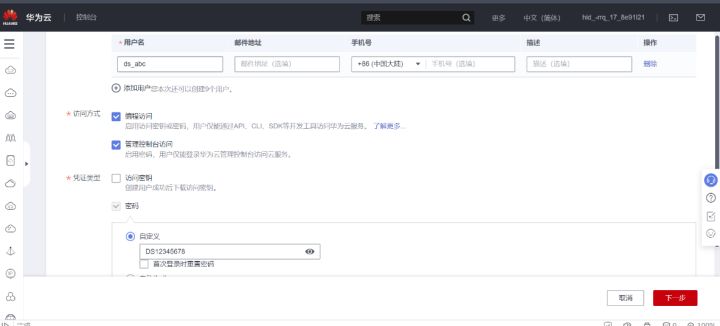

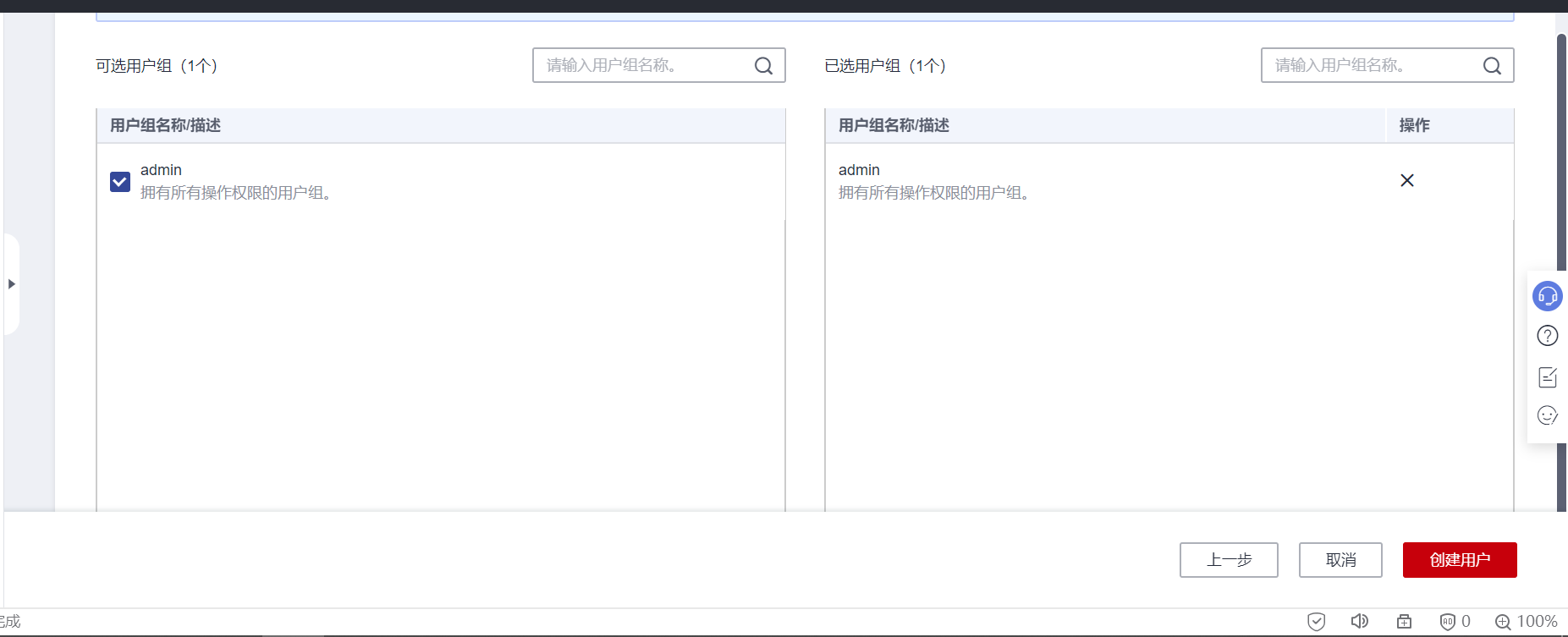

创建一个IAM账户，方便接下来使用API接口访问华为云服务时，生成token登录密匙。
地址: https://console.huaweicloud.com/iam/?region=cn-north-4#/iam/users

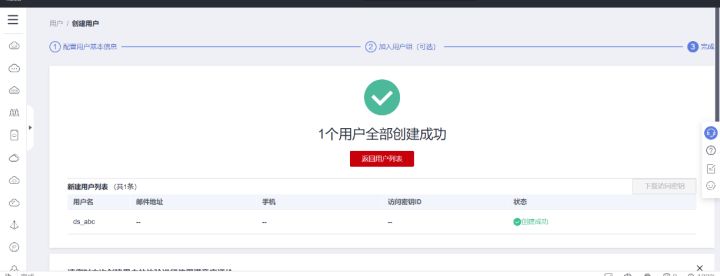

账户创建好之后，代码里就可以编写一个获取Token的函数。
/*
功能: 获取token
*/
void Widget::GetToken()
**既有适合小白学习的零基础资料，也有适合3年以上经验的小伙伴深入学习提升的进阶课程，涵盖了95%以上物联网嵌入式知识点，真正体系化！**
**由于文件比较多，这里只是将部分目录截图出来，全套包含大厂面经、学习笔记、源码讲义、实战项目、大纲路线、电子书籍、讲解视频，并且后续会持续更新**
**[如果你需要这些资料，可以戳这里获取](https://bbs.csdn.net/topics/618679757)**
g)
账户创建好之后，代码里就可以编写一个获取Token的函数。
/*
功能: 获取token
*/
void Widget::GetToken()
[外链图片转存中…(img-TpHjhtCI-1715662682894)]
[外链图片转存中…(img-nqd9l43e-1715662682896)]
既有适合小白学习的零基础资料，也有适合3年以上经验的小伙伴深入学习提升的进阶课程，涵盖了95%以上物联网嵌入式知识点，真正体系化！
由于文件比较多，这里只是将部分目录截图出来，全套包含大厂面经、学习笔记、源码讲义、实战项目、大纲路线、电子书籍、讲解视频，并且后续会持续更新
技术共进，成长同行——讯飞AI开发者社区
更多推荐
16
0- 0
已为社区贡献2条内容
所有评论(0)
