MCP4017为可编程电阻

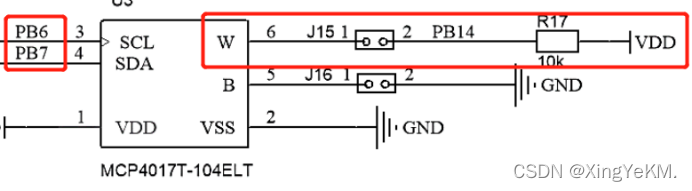

查阅产品手册可知,MCP4017使用I2C通讯协议,引脚为PB6,PB7 ,控制的电阻连接至PB14,同时跳线帽连接J15.1与J15.2

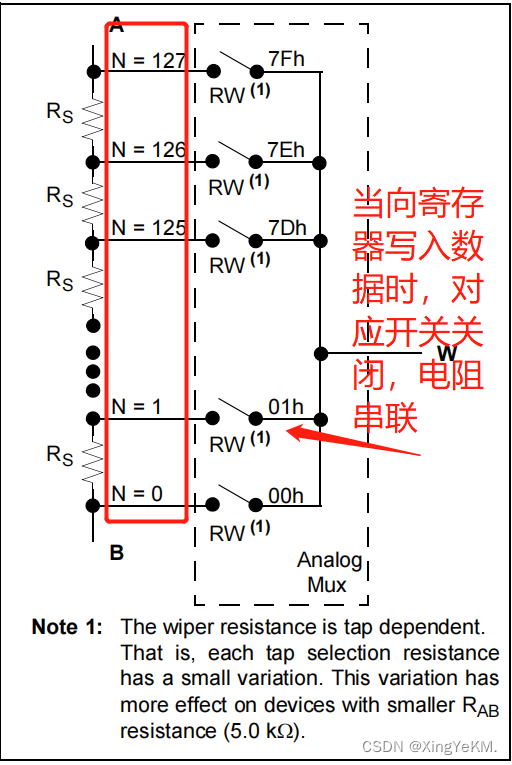

如下图,Rs为单个电阻阻值;RWS为总阻值,与R17串联,两者对VDD电压进行分压,可以通过测量PB14的电压判断可编程电阻的阻值。

MCP4017的默认总阻值为100kΩ ,对应0-127个档位,当寄存器为0时,阻值为0;

当寄存器为0x7F时阻值为100k。

  • 代码编写

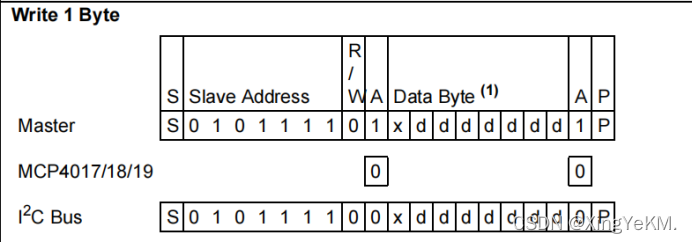

查阅MCP4017手册,写操作如图

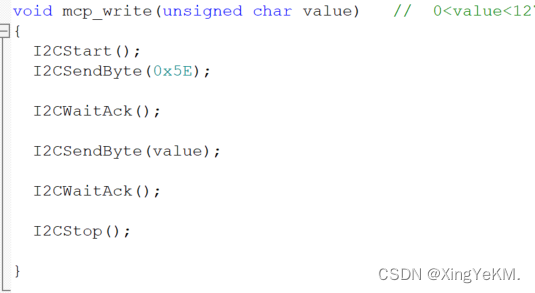

在工程文件中添加I2C底层驱动,并在主函数中编写MCP写函数(驱动在选手资源包内有)

在main.c内设置电阻

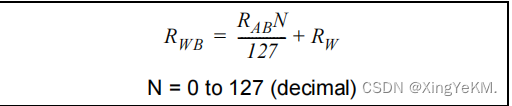

使用公式计算

设置N = 127

PB14电压应为3.0V,使用万用表测量即可。
