卷积神经网络CNN原理详解

之前完成一个AI芯片的IP设计

旨在做一个针对图像识别IP核

由此开始正式进入CNN这一未知领域

正文分界线
~~

卷积神经网络——Concolutional Neural Network

一个典型的卷积神经网络可以分为以下几部分：
输入层——卷积层——激活层——池化层——卷积层——激活层——池化层——卷积层——全连接层——输出层

CNN已广泛应用于影像识别、病情整断，车载识别。
自认为最好的NN讲解

文中推荐了一个网址，力赞
在线CNN直观了解运行机理网站

第一步：卷积——Conv

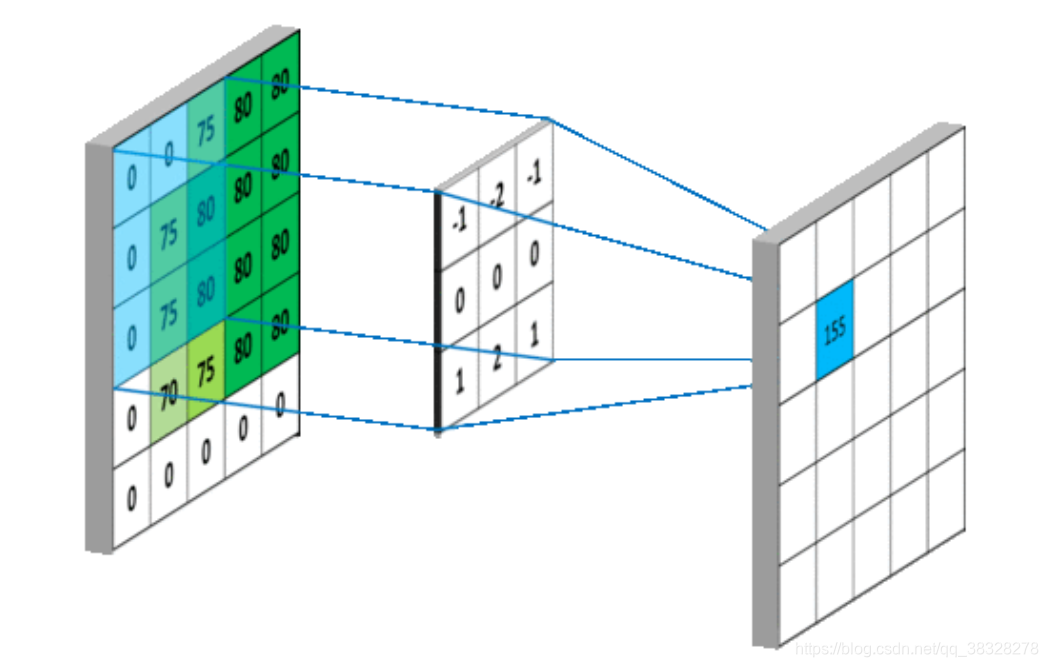

上图是一个典型的卷积过程，左边5✖5的方格代表输入图像像素，中间3✖3窗口为卷积核又称为过滤器，直观的看来5✖5输入矩阵经过3✖3的卷积核处理，图像缩小为3✖3（n-2）.

这一过程可能会存在特征丢失，为解决这一问题引入padding操作，比如将55扩充成66，扩充单元设置为0。

CNN神经网络的很大计算量存在于此Conv层，大量的存取，计算，极大的拉高了电路的功耗。

第二步：激活层——Activation Function

激活函数主要分为四种：
第一种激活函数：Sigmoid
公式如下

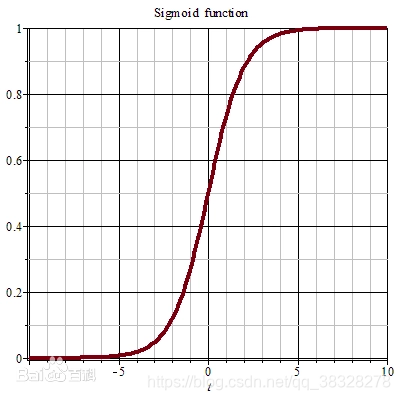

百度百科找到的图像如下，定义域在（-∞，+∞），值域（0，1）

优点：Sigmod函数实现了0 to 1 的平缓变化。
缺点：常造成逆向参数调整时的梯度消失。

第二种激活函数：tanh
为了缓解梯度消失引入反曲正切函数，函数式如下：

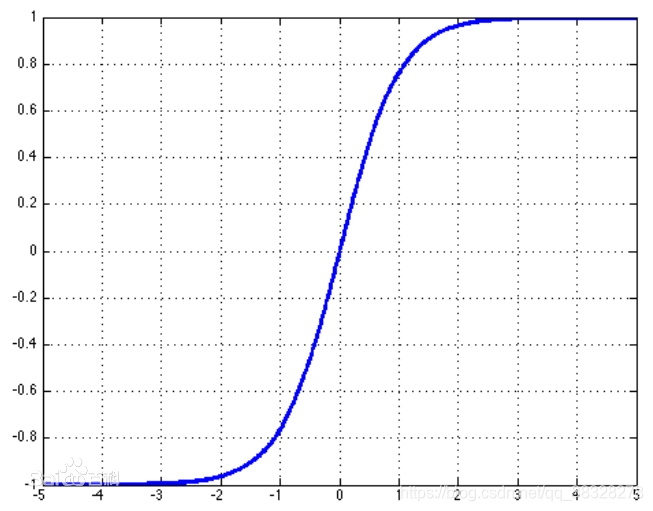

下图贴上tanh x函数的图像同样的定义域，值域从（0，1）扩大到（-1，1）

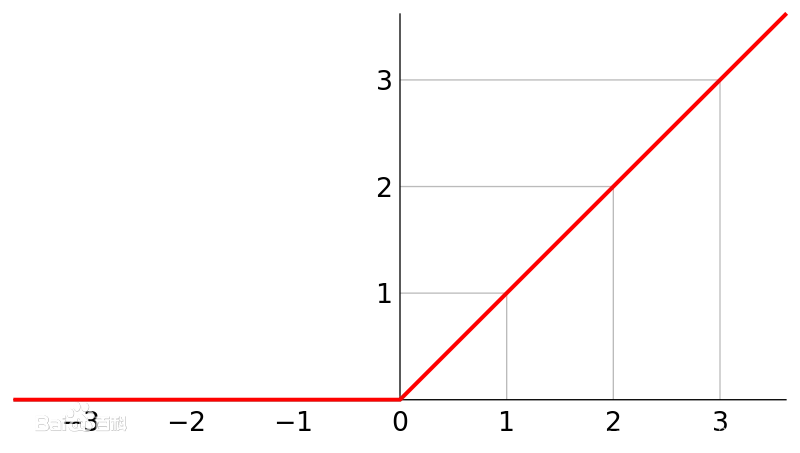

第三种激活函数：ReLu——隐藏层默认激活函数

优点：可以拟合任何非线性函数
公式为：max(0,x)
上面公式的意思也就是说去掉其中小于0的数，用0代替。

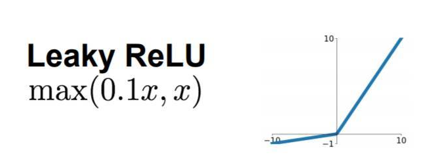

第四种激活函数：Leaky Relu
是ReLu激活函数的变形

在小于0的部分以较小斜率，解决神经元直接熄灭问题

四种激活函数的常用优先级：ReLu，Leaky ReLu > Tanh > sigmoid
其中Tanh和Sigmoid常用于RNN——循环神经网络中。

第三步：池化层——pooling

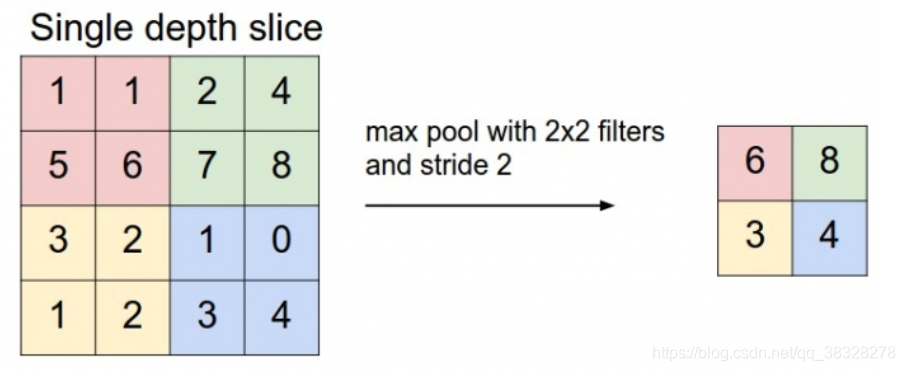

以最大池化为例

图中最大池化将原本的4✖4的数据变成2✖2的数据，极大地压缩了数据量。

第四步：数据扁平化处理——flatten operation

多个n维数据，排成一维数据

第五步：全连接&输出层激活函数

• 针对二分类问题，使用Sigmoid函数判断是否。
• 针对多分类问题，使用Softmax函数输出各类别概率，概率和为1

  -多标签问题——图像里有多个类别，输出各个类别的概率，概率和>1
  -线性回归问题，采用线性函数作为激活函数。

至此CNN便结束了下面贴上一张CNN运行直观图——识别杯子的过程。
