在工业自动化和物联网（IoT）中，协议转换是设备间通信的重要环节，尤其是在需要将不同品牌和类型的设备进行互联时。纵横智控的EG8200系列网关为西门子S7系列PLC与Modbus协议设备的通信提供了高效的解决方案。本文将详细介绍如何通过EG8200网关实现西门子S7协议到Modbus协议的转换，包括设备设置、配置步骤和实际应用案例。

1. 为什么需要协议转换？

在工业自动化系统中，西门子的S7系列PLC常用于控制复杂的自动化流程，它支持西门子专有的S7协议。然而，许多工业设备如传感器、执行器和第三方控制设备通常使用标准的Modbus协议进行通信（如Modbus TCP和Modbus RTU）。为了实现这些设备之间的数据交换和互联，必须进行协议转换。

EG8200作为一款边缘计算网关，支持多种工业协议，包括西门子的S7协议和Modbus协议。它能够在本地进行数据解析和协议转换，从而使设备在不直接修改通信协议的情况下实现数据共享。

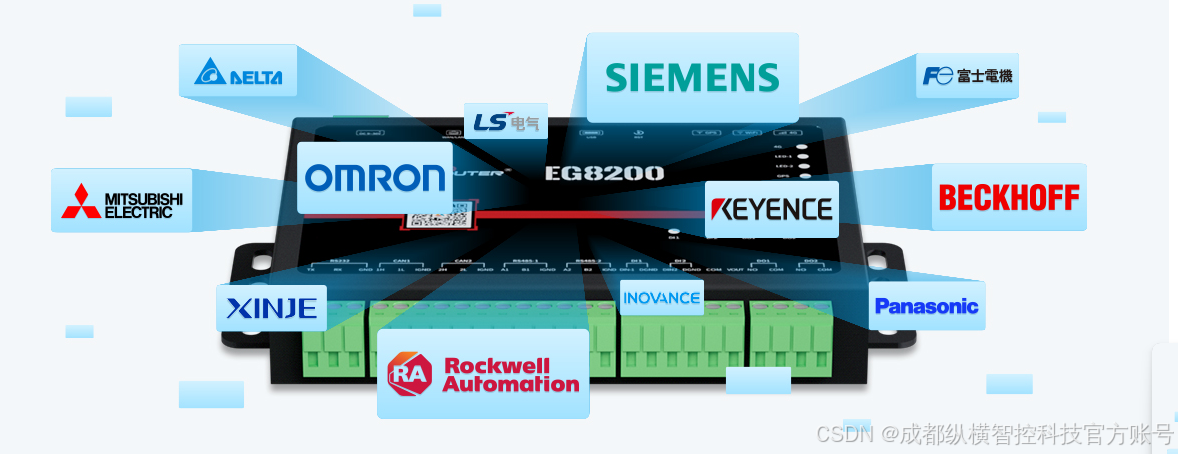

2. EG8200网关的特点和优势

EG8200网关提供了一系列硬件和软件功能，使其成为协议转换的理想选择：

• 硬件兼容性强：EG8200支持RS232和RS485接口，同时具备以太网口，能够与各种PLC和其他工业设备无缝对接。
• 多协议支持：网关支持S7、Modbus RTU、Modbus TCP等多种常见的工业协议，适用于多品牌设备的集成。
• 边缘计算能力：EG8200具有内置的数据处理能力，可以在本地进行数据计算和存储，减少对云端处理的依赖。
• 可视化编程：支持零代码编程和拖拽式配置，简化了设备调试和协议配置的过程，即使是非专业人员也能快速上手。

3. 西门子S7协议转Modbus协议的实现步骤

3.1 准备工作

在开始配置之前，确保已具备以下设备：

• 纵横智控EG8200网关
• 西门子S7系列PLC（如S7-1200、S7-1500）
• Modbus设备（如支持Modbus TCP或RTU的传感器）

确保EG8200网关的固件已更新到最新版本，并通过网线或Wi-Fi将其连接到局域网中。

3.2 配置EG8200网关

步骤1：登录网关管理界面
通过浏览器输入EG8200的IP地址进入管理界面，使用默认账号和密码登录。登录后，可以看到网关的主要配置页面，包括协议设置和数据映射功能。

步骤2：配置西门子S7协议
在“协议配置”页面中，选择添加新的数据源，并选择“西门子S7协议”。输入S7 PLC的IP地址、机架号和插槽号，并指定要读取的数据块（DB），如DB1、DB2等。这些配置项将决定网关从PLC中读取哪些数据。

步骤3：配置Modbus映射
在Modbus配置选项中，选择需要作为Modbus TCP或Modbus RTU服务器的模式。设置Modbus从站地址，并映射S7协议读取的数据到Modbus寄存器中。通过这种映射，S7中的数据可以转换成Modbus格式进行传输，供其他Modbus设备读取。

步骤4：验证通信
配置完成后，可以通过网关自带的调试工具检查协议转换是否成功。EG8200提供的数据监控功能可以实时显示从S7 PLC到Modbus寄存器的转换情况，确保数据传输的正确性。

4. 实际应用案例

案例1：工厂设备状态监控

在某工厂中，使用西门子S7-1500系列PLC进行设备控制，同时需要通过Modbus协议将设备运行状态发送到上位机进行数据分析和展示。通过EG8200网关，工厂将S7 PLC的数据转换为Modbus TCP协议，使得上位机能够通过Modbus客户端直接读取设备的实时状态，实现跨协议的数据共享。

案例2：远程环境监测

某环保项目中使用Modbus传感器监测环境数据（如温度、湿度），但中央控制系统采用西门子S7-1200 PLC进行数据管理。使用EG8200网关，可以将Modbus传感器的数据转换成S7协议，并将数据同步到PLC中，实现集中监控和处理。

5. 使用EG8200网关的注意事项

• 协议版本匹配：在配置过程中，需要确保S7和Modbus协议的版本兼容，避免因版本差异导致的数据格式问题。
• 数据类型转换：在进行协议转换时，特别注意S7和Modbus之间的数据类型差异。例如，S7的数据块中常用的浮点数、整数等类型需要正确映射到Modbus寄存器中。
• 定期维护与更新：EG8200网关的软件版本应定期检查更新，以确保新协议支持和安全性改进。

结论

通过EG8200网关实现西门子S7协议到Modbus协议的转换，为工业自动化系统提供了灵活、可靠的跨协议通信解决方案。这种方案不仅能解决异构设备间的数据互通问题，还能简化网络架构，提高系统的整体效率。对于需要集成不同品牌设备的工厂或项目，EG8200无疑是一种高效的选择。
