Horizon 简介

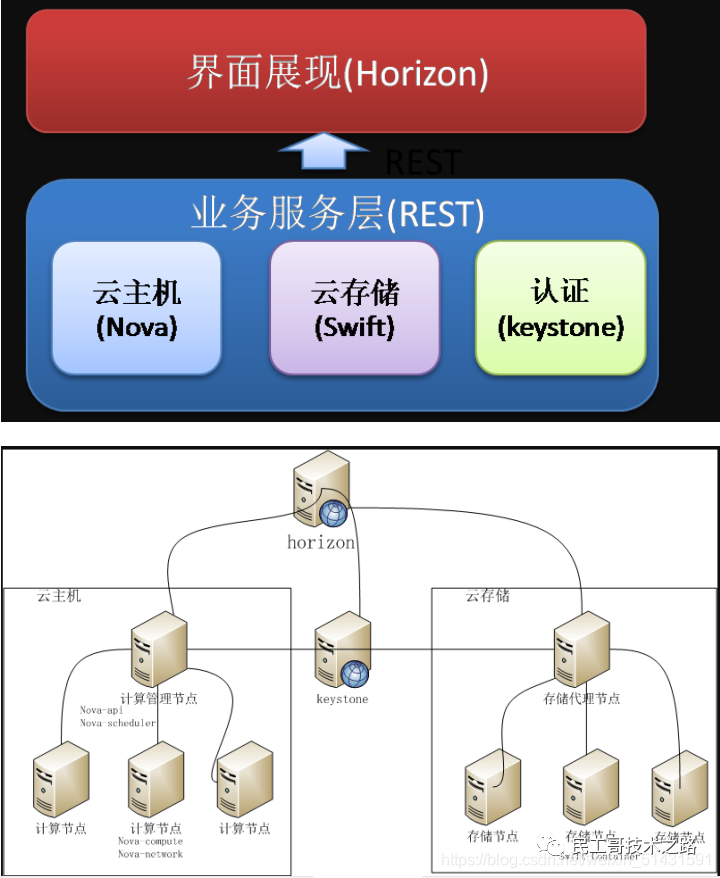

Horizon作为OpenStack的Web界面，它提供了对OpenStack各个模块的可视化操作。Horizon允许用户通过浏览器来访问OpenStack，而无需使用命令行工具以及其他客户端。Horizon是一个基于Django框架的Web应用程序，它是OpenStack的一个关键部分。使用Horizon，用户可以自由地管理云平台、云硬件设施以及虚拟化资源。

Horizon 功能框架

功能框架

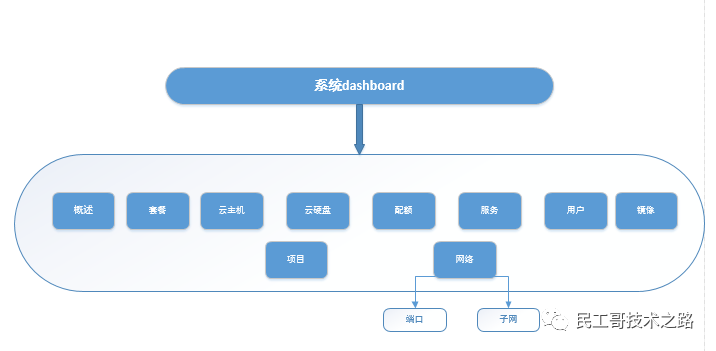

Horizon主要由三个dashboard组成：用户dashboard、系统dashboard和设置dashboard。更多关于云计算服务 Openstack 系列的学习文章，请参阅：企业云计算平台 Openstack ，本系列持续更新中。

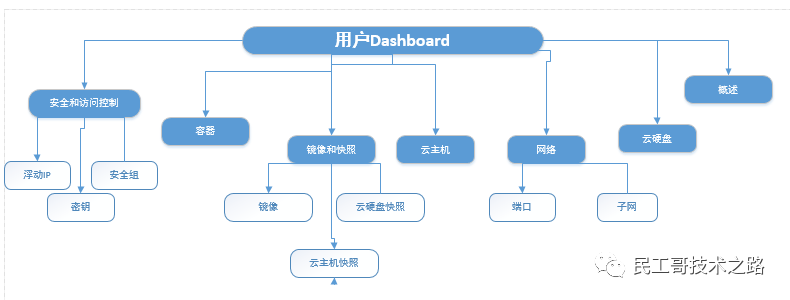

用户dashboard

系统dashboard

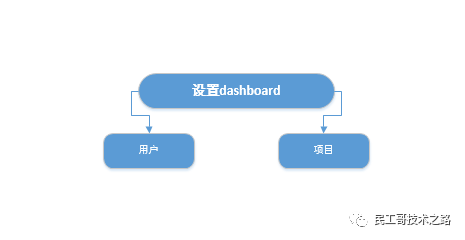

设置dashboard

Horizon 界面功能

Horizon作为OpenStack的Web界面，提供了丰富的可视化功能，让用户可以更加轻松地操作OpenStack平台。其中，主要包含如下功能：

• 1.用户认证：Horizon支持基于用户名和密码的认证方式，还提供了基于令牌的用户认证方式。

• 2.虚拟机管理：Horizon允许用户创建、启动、停止、重启虚拟机等操作，还提供了虚拟机列表、虚拟机快照等功能。

• 3.云存储管理：Horizon支持对云存储的创建、管理和删除操作，未来还会提供更多功能。

• 4.网络管理：Horizon可以对网络进行配置、控制和监控，从而提供完整的网络管理功能。

• 5.负载平衡器管理：Horizon提供了负载平衡器的创建、配置和监控等功能。

Horizon为两种用户提供了两种不同的功能界面：

• 1.云管理员：提供了一个整体的视图可以总览整个云的资源大小及运行状况，可以创建终端用户和项目，向终端用户分配项目并进行项目的资源配额管理；

• 2.终端用户：提供了一个自主服务的门户，可以在管理员分配的项目中，在不超过额定配额的限制内，自由操作、使用和 存储网络资源；

总之，Horizon提供了全面的OpenStack管理功能，并且具有良好的可维护性和扩展性。

安装和配置Horizon

安装软件包

[root@controller ~]# yum install -y openstack-dashboard

修改配置文件

编辑/etc/openstack-dashboard/local_settings 文件并完成以下操作。配置仪表板以使用 controller节点上的 OpenStack 服务。

[root@controller ~]# vim /etc/openstack-dashboard/local_settings
OPENSTACK_HOST = "controller"

允许您的主机访问仪表板

ALLOWED_HOSTS = ['*']

配置memcached会话存储服务

SESSION_ENGINE = 'django.contrib.sessions.backends.cache'
CACHES = {
    'default': {
        'BACKEND': 'django.core.cache.backends.memcached.MemcachedCache',
        'LOCATION': 'controller:11211',
    },
}

启用身份 API 版本 3

OPENSTACK_KEYSTONE_URL = "http://%s:5000/v3" % OPENSTACK_HOST

启用对域的支持

OPENSTACK_KEYSTONE_MULTIDOMAIN_SUPPORT = True

配置API版本

OPENSTACK_API_VERSIONS = {
    "identity": 3,
    "image": 2,
    "volume": 3,
}

配置Default为您通过仪表板创建的用户的默认域。

OPENSTACK_KEYSTONE_DEFAULT_DOMAIN = "Default"

配置user为您通过仪表板创建的用户的默认角色。

OPENSTACK_KEYSTONE_DEFAULT_ROLE = "user"

禁用对第 3 层网络服务的支持。

OPENSTACK_NEUTRON_NETWORK = {
    'enable_router': False,
    'enable_quotas': False,
    'enable_distributed_router': False,
    'enable_ha_router': False,
    'enable_lb': False,
    'enable_firewall': False,
    'enable_vpn': False,
    'enable_fip_topology_check': False,
}

配置时区

TIME_ZONE = "Asia/Shanghai"

应用程序的根目录是在 /dashboard 目录下。

WEBROOT = "/dashboard"

更多关于云计算服务 Openstack 系列的学习文章，请参阅：企业云计算平台 Openstack ，本系列持续更新中。

修改httpd文件

[root@controller ~]# vim /etc/httpd/conf.d/openstack-dashboard.conf
# 添加
WSGIApplicationGroup %{GLOBAL}
# WSGIApplicationGroup %{GLOBAL} 是一个 Apache 配置指令
# 用于设置 WSGI 应用程序的进程组
# 这个指令告诉 Apache 使用全局进程组来运行 WSGI 应用程序

重启httpd和缓存服务

[root@controller ~]# systemctl restart httpd.service memcached.service

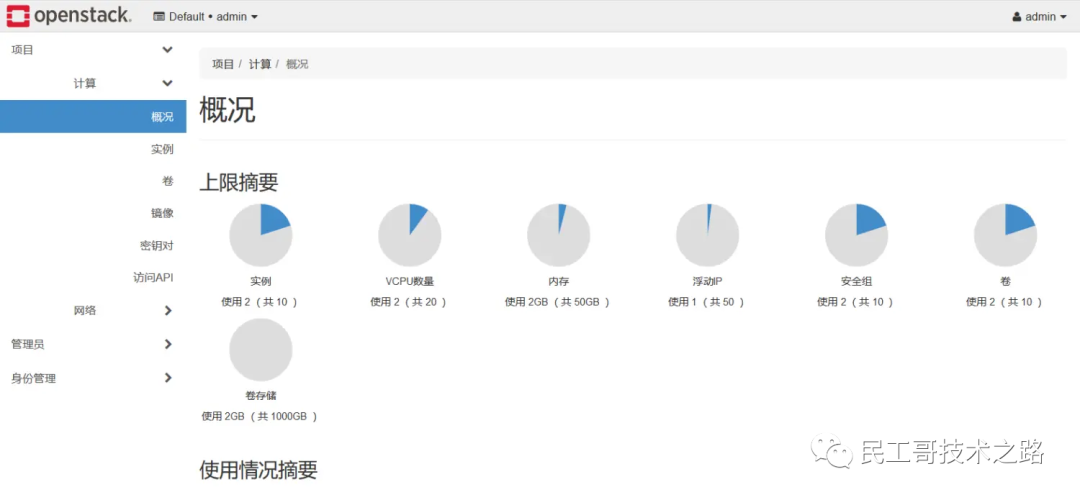

访问

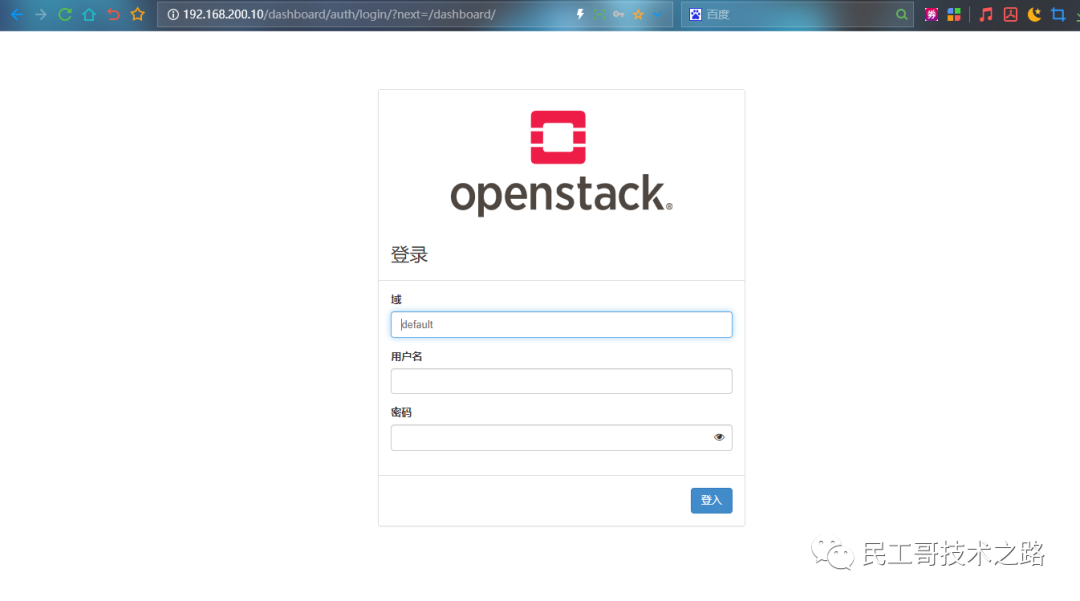

登陆方法：http://Horizone_server_ip/dashboard

概念理解

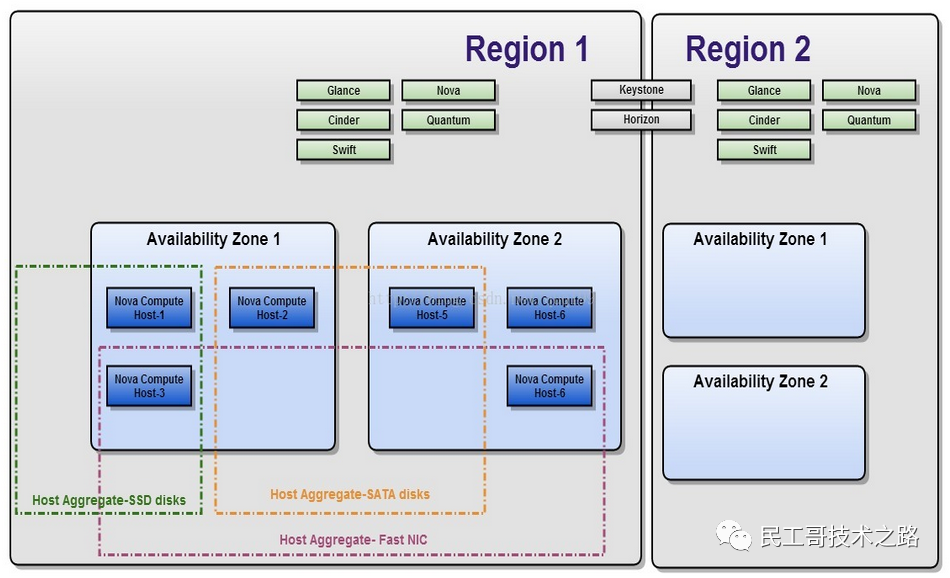

区域（Region）

• 1、地理上的概念，可以理解为一个独立的数据中心，每个所定义的区域有自己独立的Endpoint；

• 2、区域之间是完全隔离的，但多个区域之间共享同一个Keystone和Dashboard(目前Openstack中的Dashboard还不支持多个区域)；

• 3、除了提供隔离的功能，区域的设计更多侧重地理位置的概念，用户可以选择离自己更新的区域来部署自己的服务,选择不同的区域主要是考虑那个区域更靠近自己，如用户在美国，可以选择离美国更近的区域；

• 4、区域的概念是由Amazon在AWS中提出,主要是解决容错能力和可靠性；

可用性区域（Availability Zone）

• 1、AZ是在Region范围内的再次切分，例如可以把一个机架上的服务器划分为一个AZ，划分AZ是为了提高容灾能力和提供廉价的隔离服务；

• 2、AZ主要是通过冗余来解决可用性的问题，在Amazon的声明中，Instance不可用是指用户所有AZ中的同一个Instance都不可达才表明不可用；

• 3、AZ是用户可见的一个概念，并可选择，是物理隔离的，一个AZ不可用不会影响其他的AZ，用户在创建Instance的时候可以选择创建到那些AZ中；

Host Aggreates

一组具有共同属性的节点集合，如以CPU作为区分类型的一个属性，以磁盘（SSD\SAS\SATA）作为区分类型的一个属性，以OS（Windows\Linux）为作区分类型的一个属性；

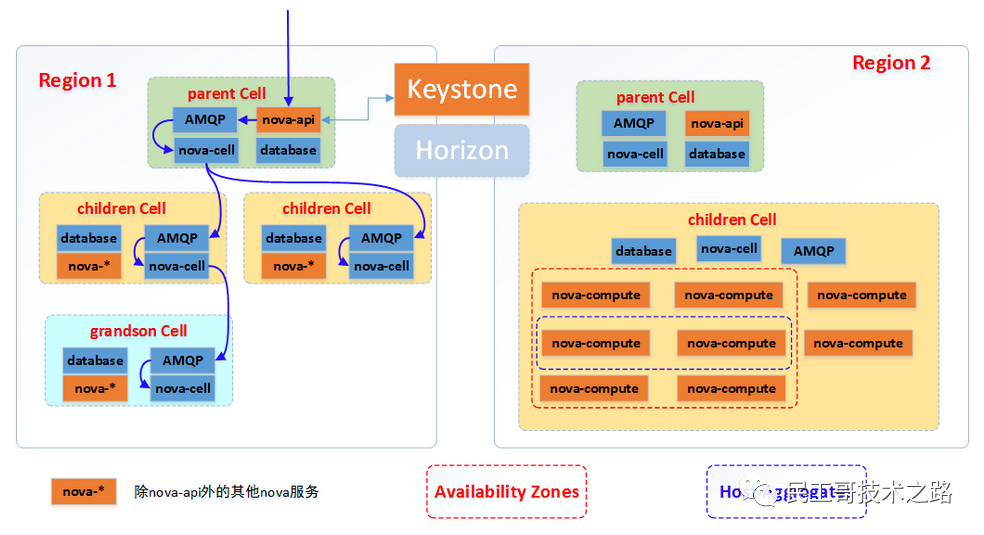

Cell

nova为了增加横向扩展以及分布式、大规模（地理位置级别）部署的能力，同时又不增加数据库和消息中间件的复杂度，引入了cell的概念，并引入了nova-cell服务。

• 主要是用来解决OpenStack的扩展性和规模瓶颈；

• 每个Cell都有自己独立的DB和AMQP，不与其他模块共用DB和AMQP,解决了大规模环境中DB和AMQP的瓶颈问题；

• Cell实现了树形结构（通过消息路由）和分级调度（过滤算法和权重算法），Cell之间通过RPC通讯，解决了扩展性问题；更多关于云计算服务 Openstack 系列的学习文章，请参阅：企业云计算平台 Openstack ，本系列持续更新中。

基本操作

修改密码

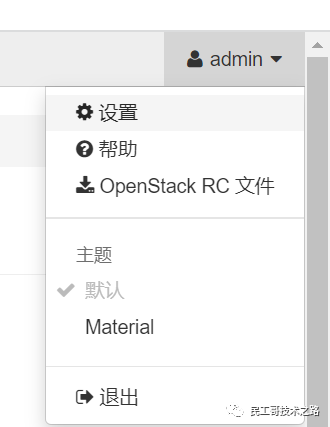

点击设置->更改密码

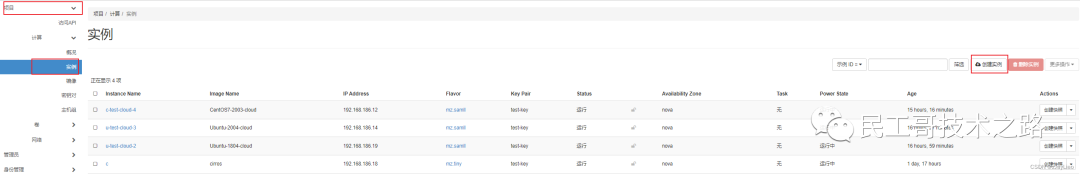

创建实例

创建实例前需要准备好三个工作：镜像、网络、实例类型。

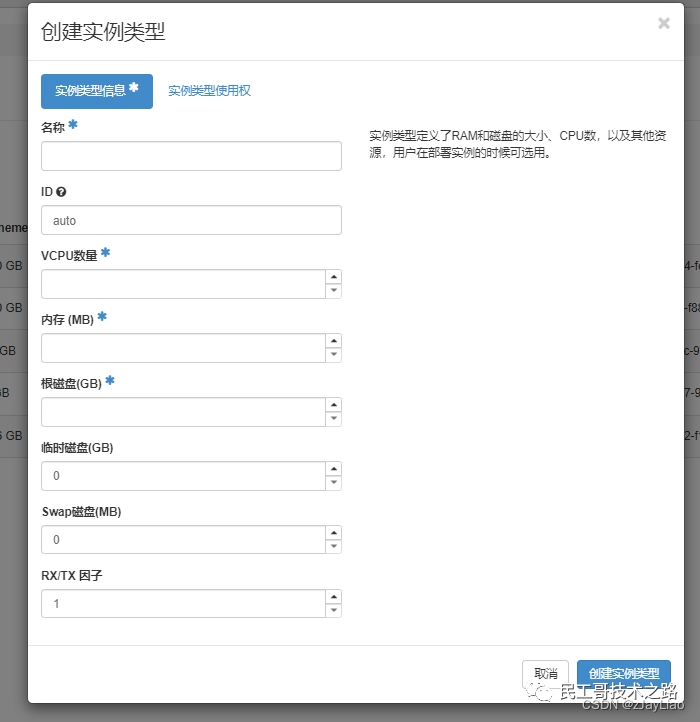

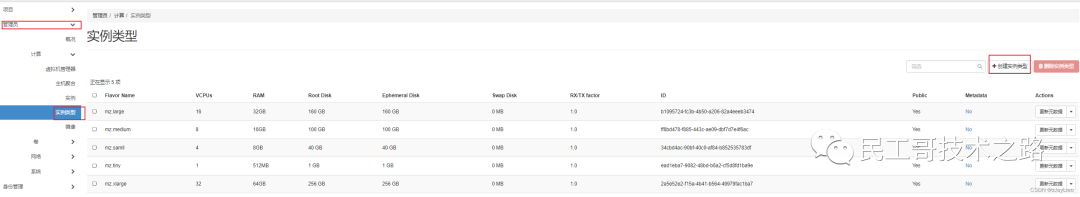

实例类型（flavor）

看到这个图应该很容易理解了，就是定义一种资源类型，后面创建实例的时候，根据这个配置去创建。

镜像（image）

镜像的来源可以有很多种：

• 一是各大系统厂商会发布自己云镜像。注意：不是ISO镜像，用ISO镜像是无法直接创建实例的，通常是以img 、qcow2结尾的文件；（最为方便的方式，但是不支持密码登录和ssh连接等，在创建实例时要准备好脚本做对应的修改）；

• 二是自定义镜像。使用KVM先通过ISO镜像生成一个虚拟机，然后进行一些自定义的操作，完成之后将QCOW2作为镜像上传到openstack使用；

下面演示使用云镜像创建实例：

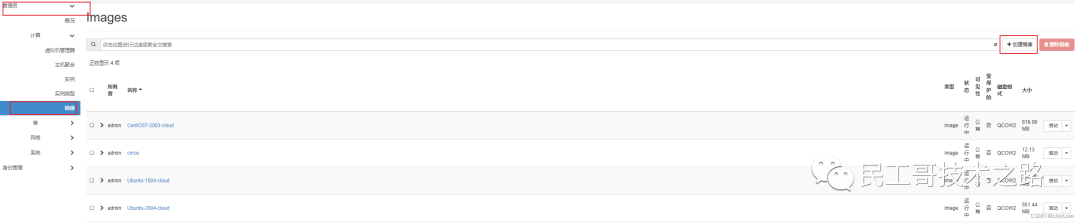

上传镜像

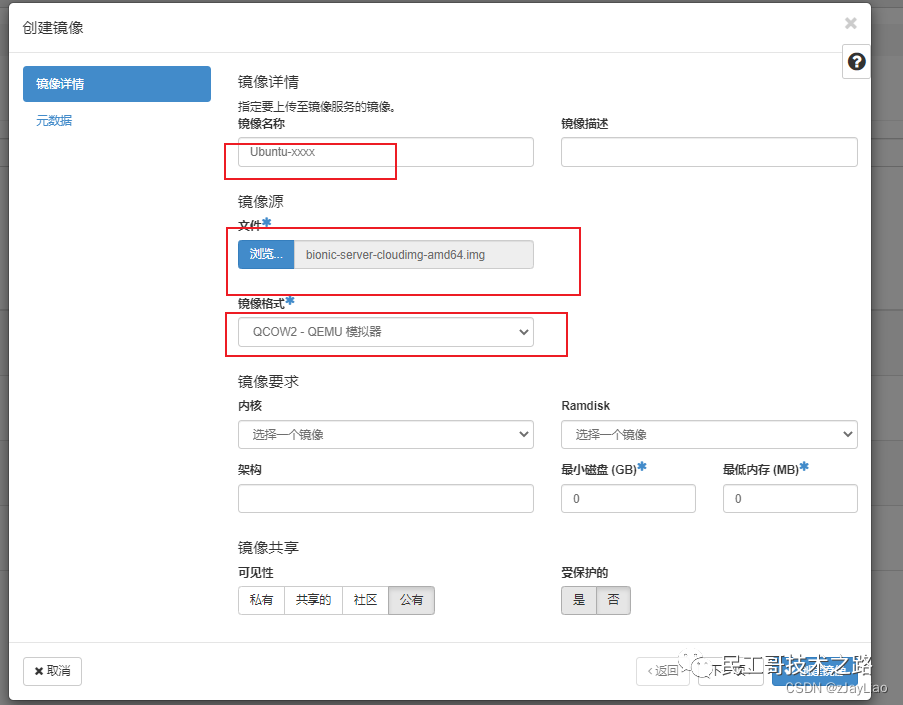

上传已经下载好的云镜像，无论是img还是qcow2的文件，在镜像格式时都选择 QCOW2 - QEMU模拟器，其他可以不需要选择，然后点击创建镜像即可，等待上传。

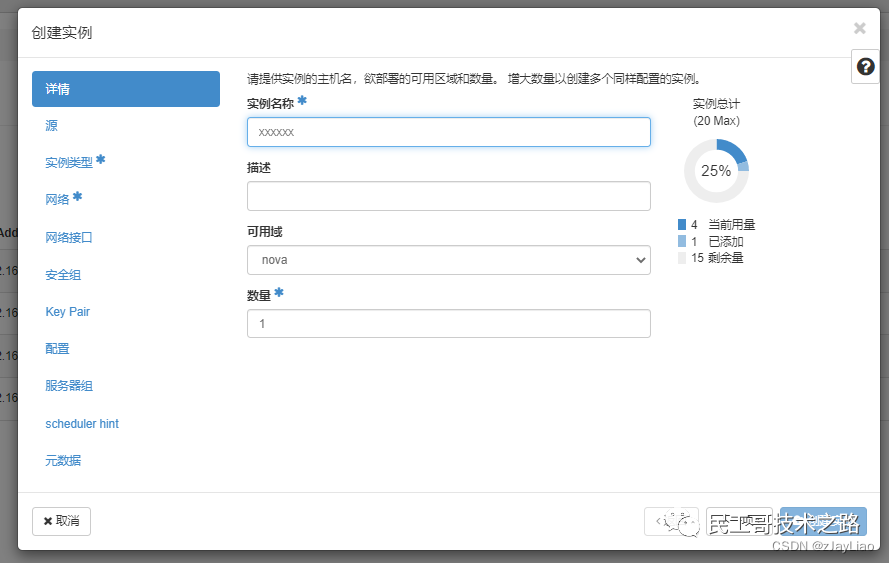

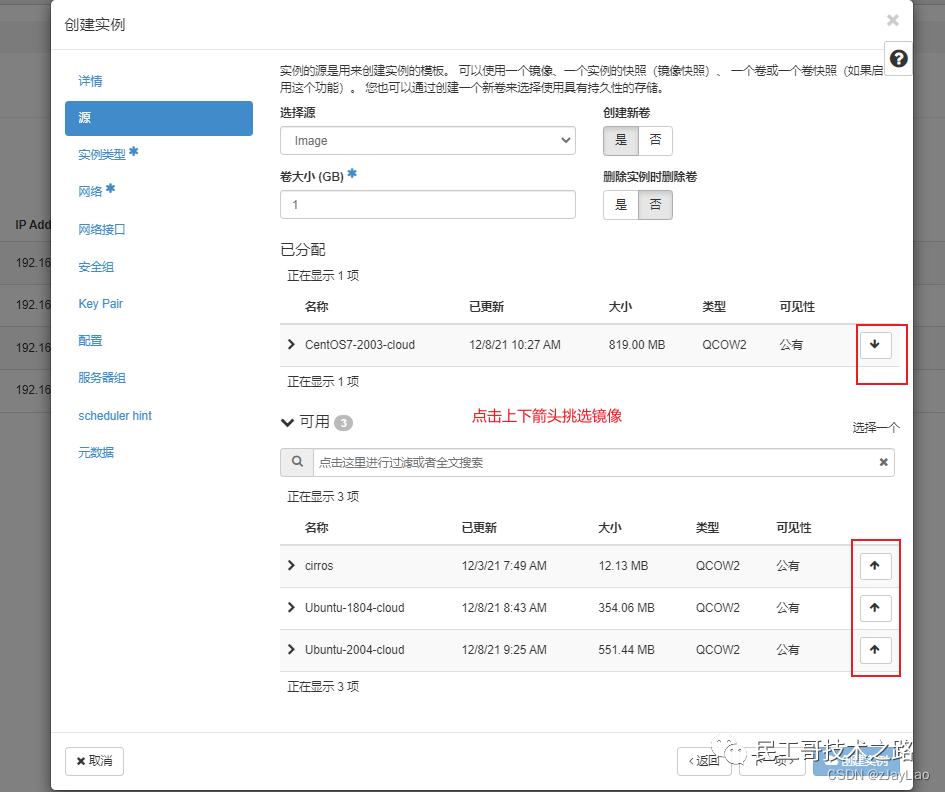

创建实例

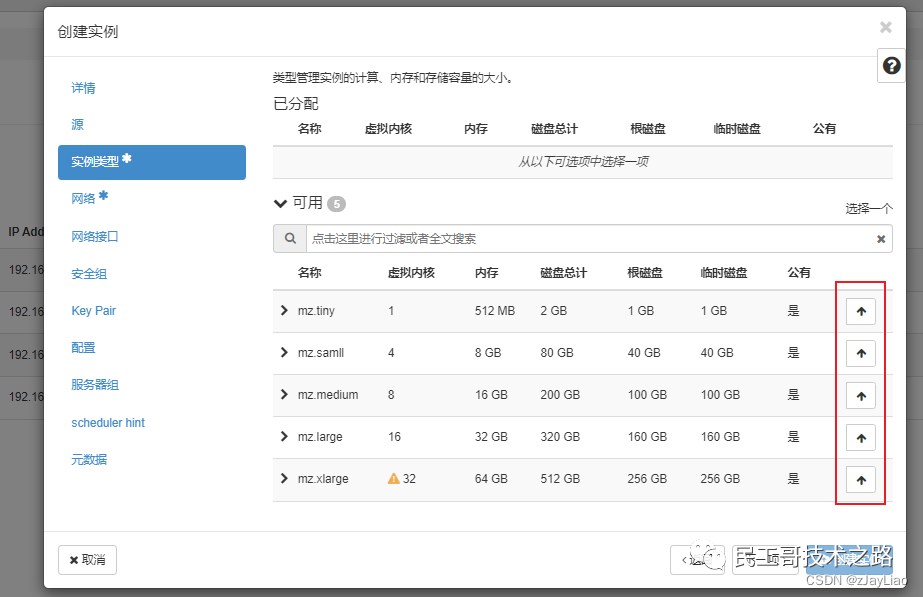

实例类型就是配置，黄色的感叹号是表示此项目下分配的内核数量不够了，不能创建这个配置了。

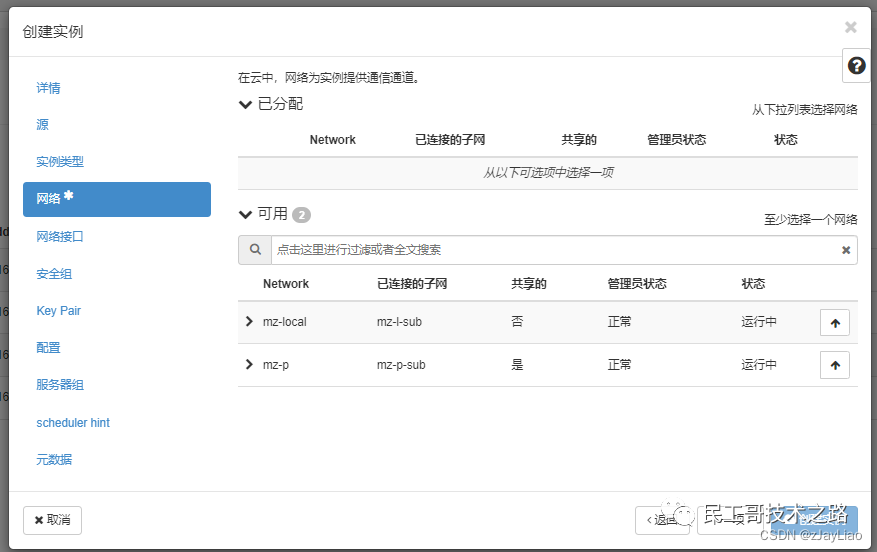

网络选择内网，也可以选择外网，但是一般不会这样选，因为外网IP相对来说是更为稀缺的资源。
可以选择相关的安全组规则，事先可以先定义安全组及其规则。

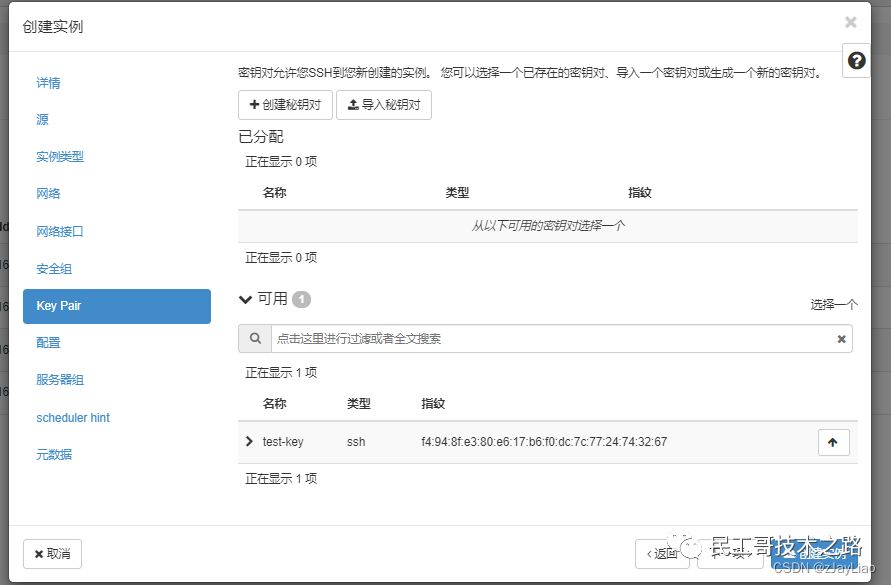

密钥登录，会生成一对密钥对，让你下载公钥，云镜像创建的实例部进行配置的话，就只能进行公钥免密登录。

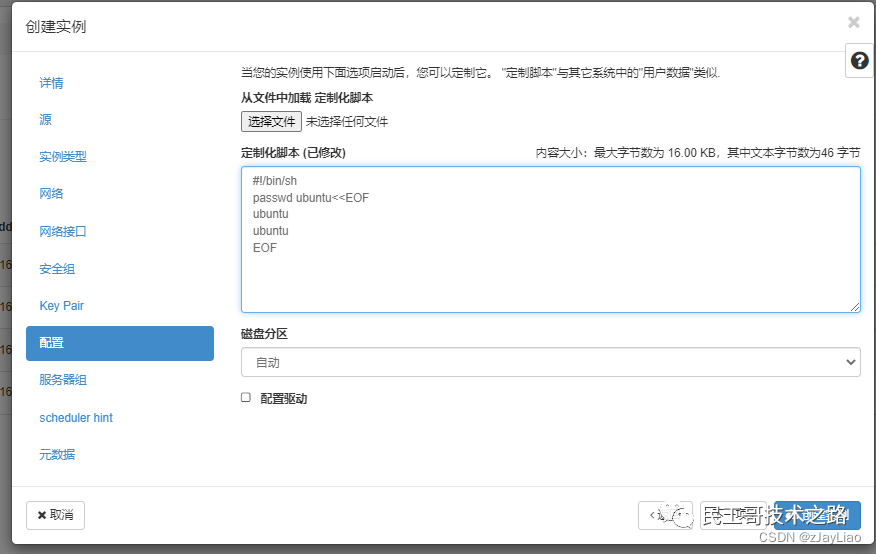

在配置这里可以放脚本，开机后就会执行，就可以进行一些初始化操作，比如配置密码，创建好就能用密码登录，后面的就可以先不选择。点击创建实例，等待创建即可。有时候卷会加载太久，超时导致实例创建失败，要调整一下参数，延长时间vim /etc/nova/nova.conf 。所有跑了nova服务的节点都要修改，修改完重启nova服务生效。

以上就是openstack在web界面创建实例的大致过程。更多关于云计算服务 Openstack 系列的学习文章，请参阅：企业云计算平台 Openstack ，本系列持续更新中。

创建网络

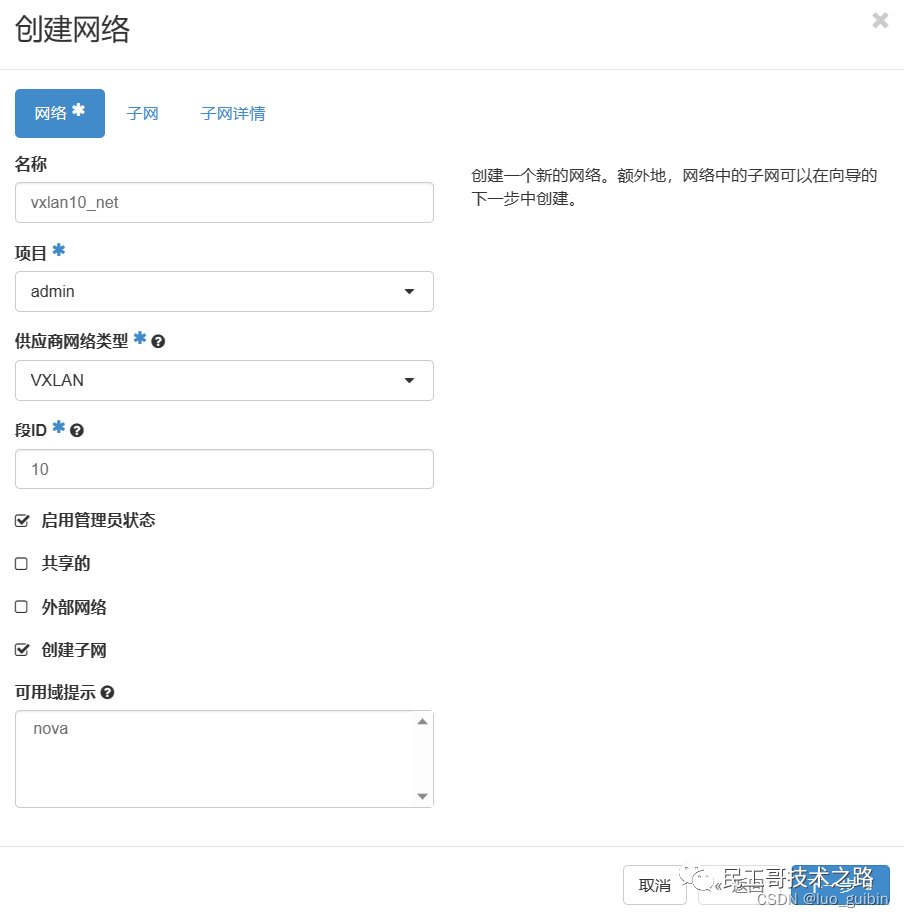

创建vxlan10网络

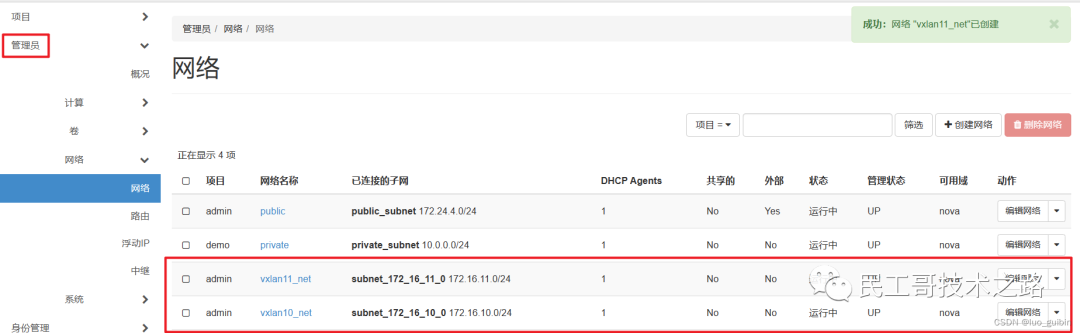

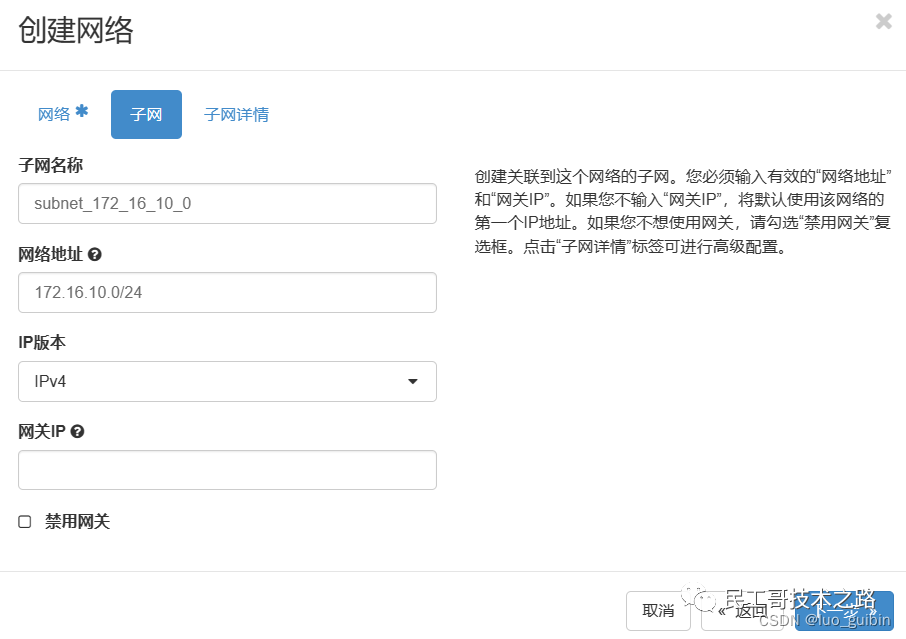

子网名称填subnet172_16_10_0，网络地址172.16.10.0/24，网关不填，默认是172.16.10.1。

不同vxlan通信

新建vxlan11

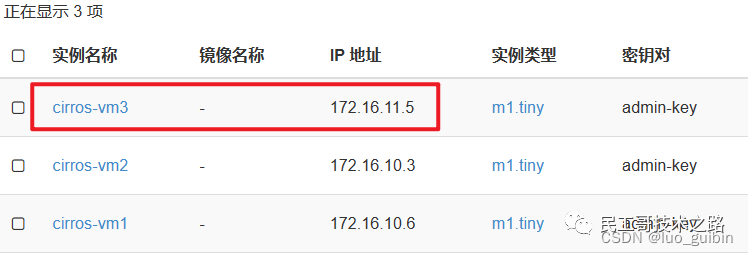

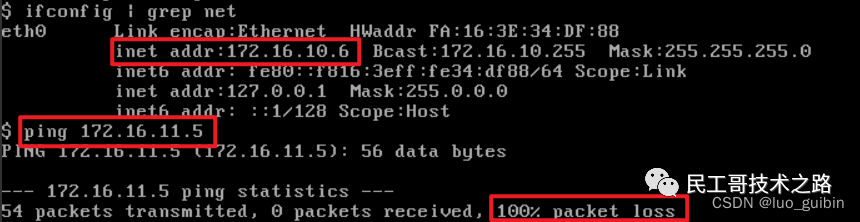

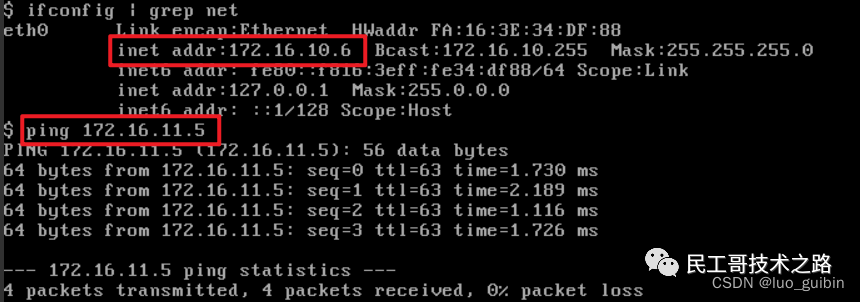

新建vxlan11，与新建vxlan10步骤相同，子网为172.16.11.0/24，并创建cirros-vm3划入到vxlan11。cirros-vm3分配到的ip为172.16.11.5，测试vm1和vm3通信，失败，原因是两实例处在不同的vxaln。

新建路由/添加路由接口

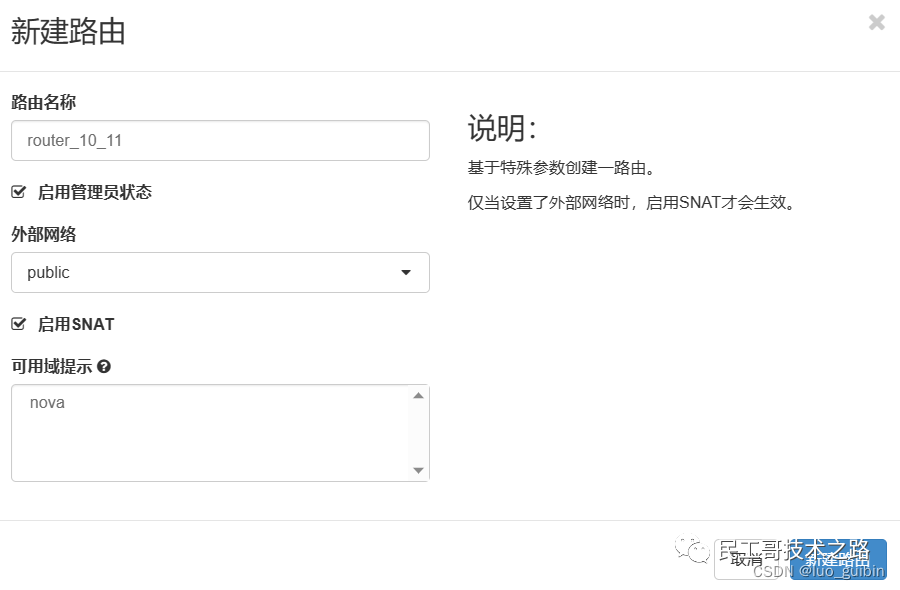

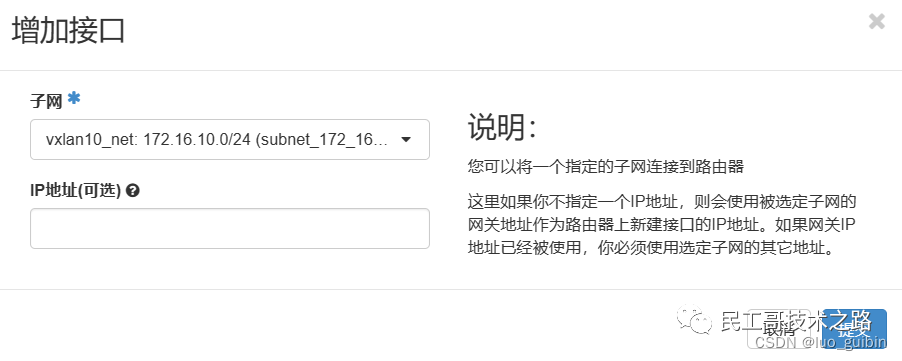

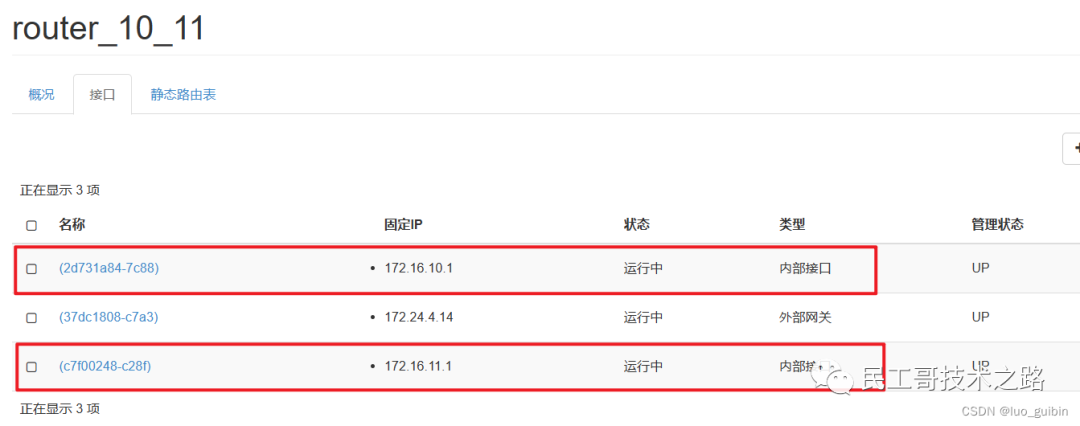

新建路由router10_11 ，并将vxlan10、vxlan11加入到路由。并将vxlan10、vxlan11加入接口172.24.4.14是路由router_10_11对外通信的网关，新建每个路由默认自带一个对外网关。

• cirros-vm1 172.106.10.6

• cirros-vm3 172.106.11.5

不同vxlan通信测试

再次测试，cirros-vm1与cirros-vm3两个位于不同vxlan的主机成功通过路由进行通信。

设置安全组

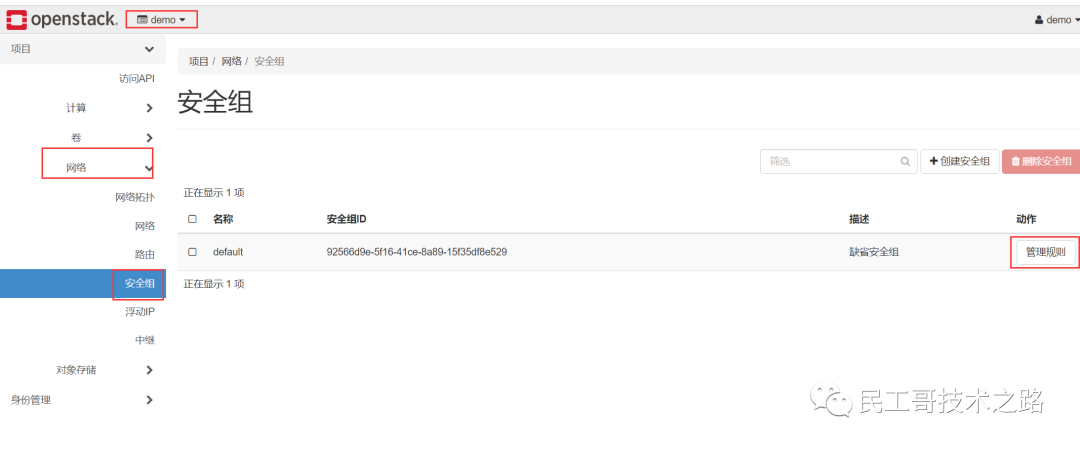

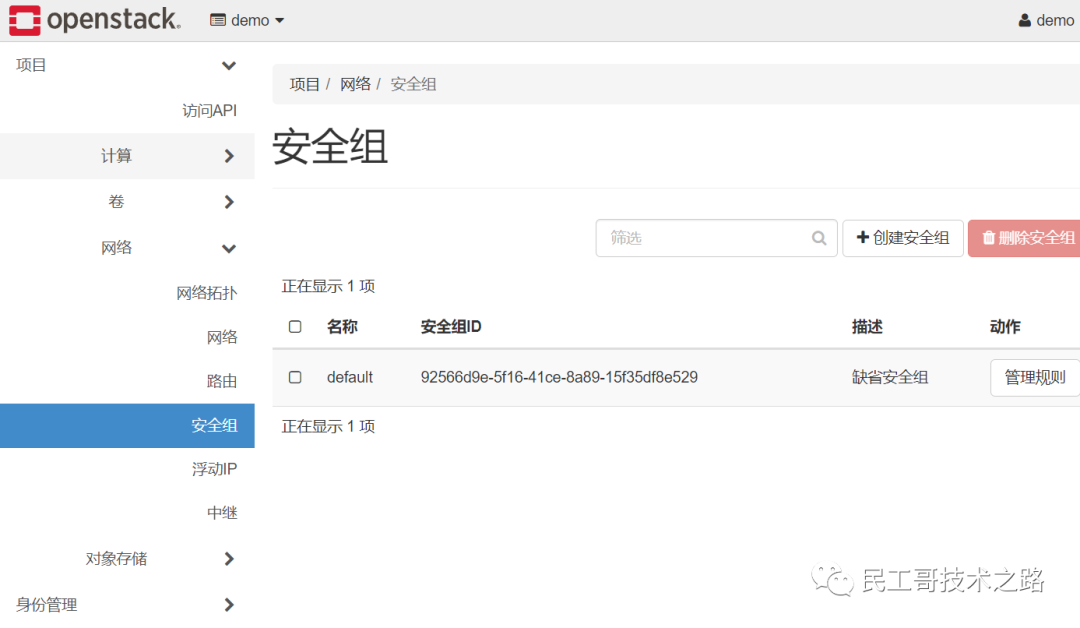

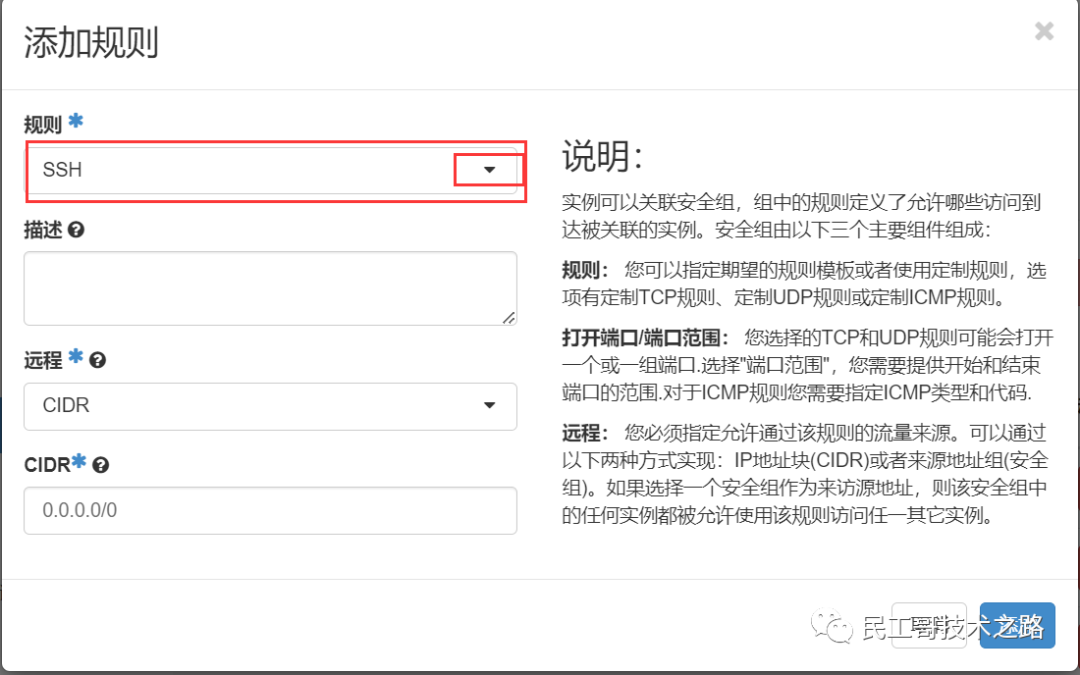

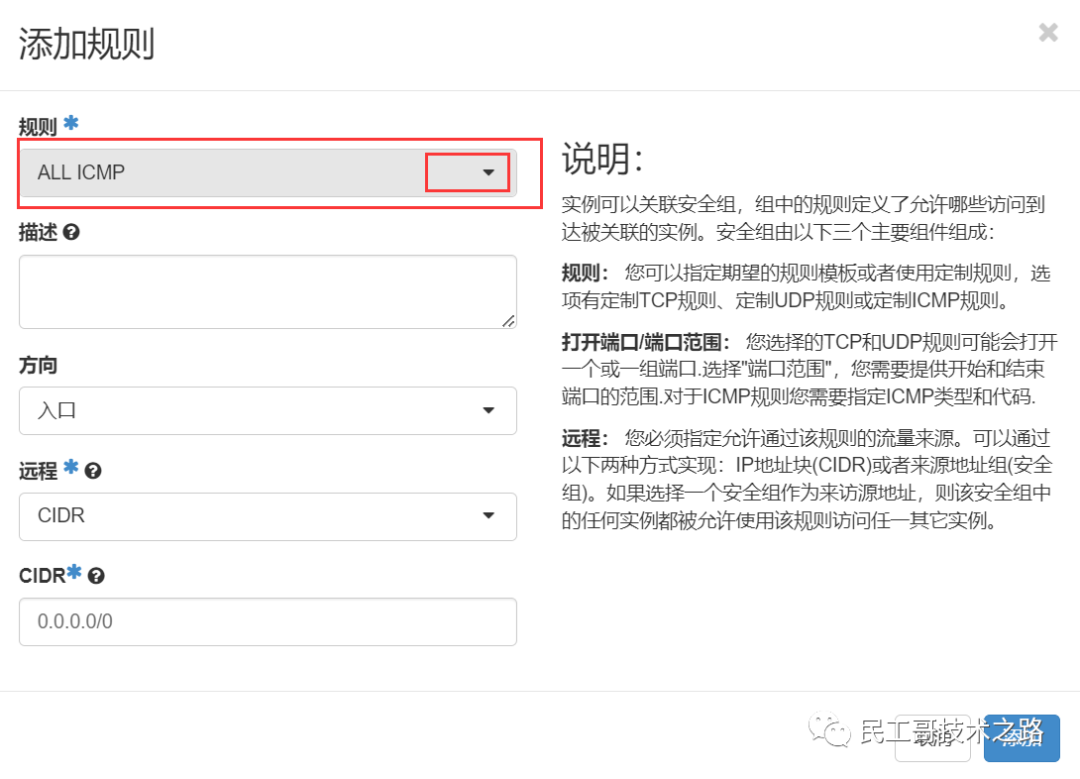

每个项目都可以定义其安全组。以demo用户登陆，查看安全组。以demo用户登陆，开放SSH服务和ICMP服务。选择管理规则->添加规则：添加SSH服务添加ICMP服务

配置密钥对

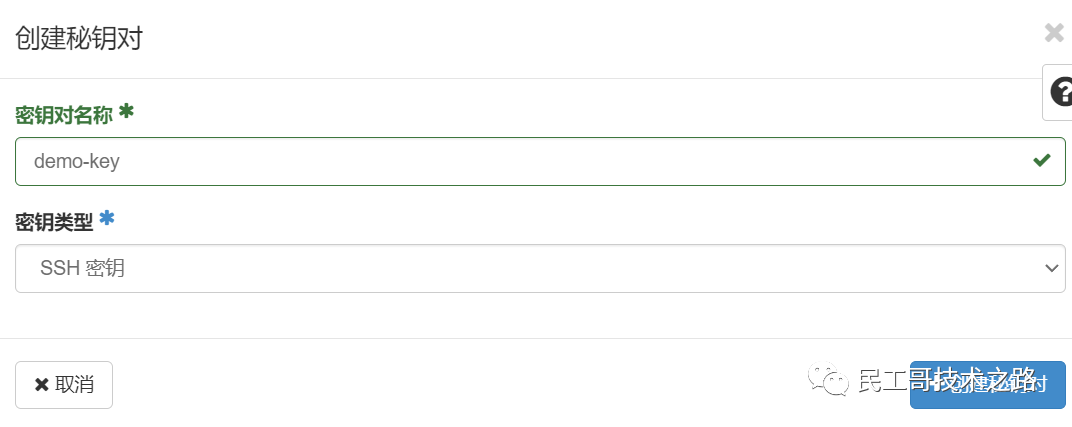

以demo用户登陆，定义项目的密钥对，用于虚拟机远程SSH连接。创建密钥对给密钥对选择文件保存，这是用于连接的重要文件。更多关于云计算服务 Openstack 系列的学习文章，请参阅：企业云计算平台 Openstack ，本系列持续更新中。

扩展学习

实际上，Horizon并不会为OpenStack添加任何一个新的功能，它只是使用了OpenStack部分API功能，因此，我们可以扩展Horizon的功能，扩展Dashboard。

关于dashboard的界面，自己搭起环境后可以有一个直观的感受。

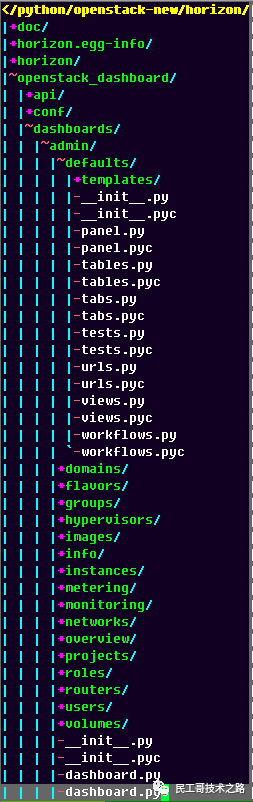

Horizon源码目录结构

以在admin这个Dashboard里扩展添加一个monitoring的panel为例，介绍扩展OpenStack Dashboard的流程。

定义panel

首先介绍Dashboard.py这个文件，它位于每个Dashboard的根目录，其作用是注册Dashboard（django里称为app）以及设置Dashboard的属性，比如Dashboard里有哪些panel。

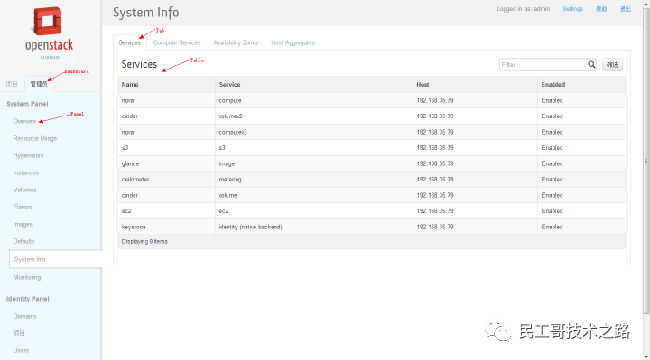

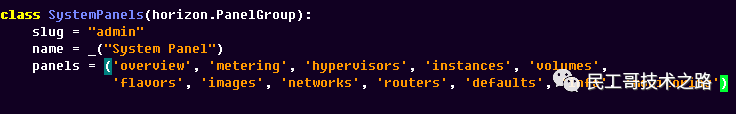

打开admin目录下的Dashboard.py文件，设置SystemPanels有monitoring的panel：

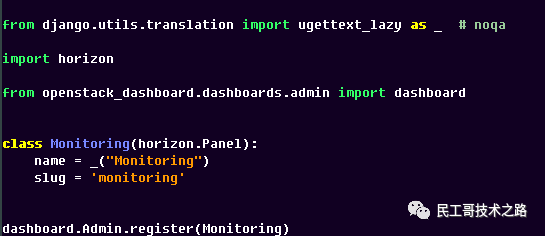

我们可以在Dashboard.py文件里随意的添加、删除panel属性，这对于调试程序的时候很方便。然后在amdin目录下创建一个monitoring的文件夹，并在monitoring文件夹里创建panel.py文件，定义panel：
这是最简单的panel，只定义了其名字。注意：slug属性的值要与monitoring文件夹名字一样。当定义完成后，要记得将其注册到Dashboard里。

定义URL

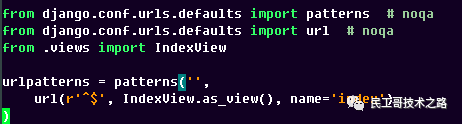

Horizon是基于Django框架，程序是通过url来找到panel的，因此，需要在monitoring目录下建立urls.py文件，定义url：

定义Table

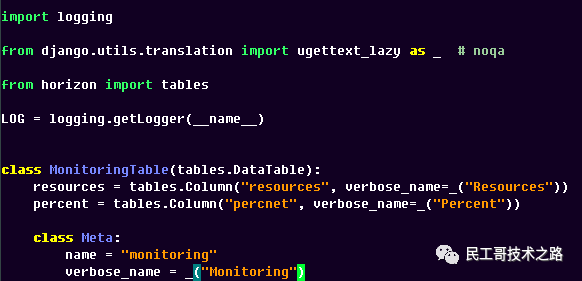

table用于展示数据，Horizon提供了DataTable基类，我们可以通过继承DataTable来实现自定义的table：

在MonitoringTable里定义了两列resources和percent。

定义View

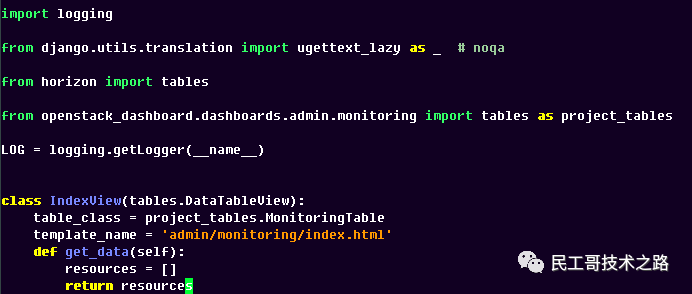

view是用来集成table或者tab的，Horizon提供了多种vie类，下面使用DataTableView来自定义我们自己的IndexView：在IndexView里定义好table_class和template_name的属性值，同时需要定义好get_data()方法，此方法用于获取数据展示在table里。
至此，扩展Dashboard已完成，需要重启apache才能看到效果：sudo service apache2 restart。效果如下：
更多关于云计算服务 Openstack 系列的学习文章，请参阅：企业云计算平台 Openstack ，本系列持续更新中。
