目录

• 1. 绘制矩形
• 2. 绘制圆形
• 3. 绘制椭圆
• 4. 综合案例

1. 绘制矩形

• rectangle(InputOutputArray img, Rect rec, const Scalar& color, int thickness = 1,int lineType = LINE_8, int shift = 0);

  img：图像

  rec：矩形范围；Rect（100,200,300,400）：表示左角点位置（100,200），宽度：300，高度：400；

  thickness：线宽，大于0表示线的宽度，值越大，线越粗。小于0表示填充。

  color：颜色。

  lineType：线型；常用LINE_8，LINE_4， CV_AA；其中LINE_8可以直接写成8

  shift：点坐标中的小数位数，一般使用默认值0

• 注意：绘制矩形范围除了Rect（x,y,w,h），方法。还可以使用两点（矩形的左上角，右下角）来确定矩形范围，函数也可写成：

  rectangle(InputOutputArray img, Point pt1, Point pt2, const Scalar& color, int thickness = 1,int lineType = LINE_8, int shift = 0);

2. 绘制圆形

• circle(InputOutputArray img, Point center, int radius, const Scalar& color, int thickness = 1,int lineType = LINE_8, int shift = 0);

  img：图像

  center：圆心位置

  radius：半径

  thickness：线宽，大于0表示线的宽度，值越大，线越粗。小于0表示填充。

  color：颜色。

  lineType：线型；常用LINE_8，LINE_4， CV_AA。

  shift：点坐标中的小数位数，一般使用默认值0

3. 绘制椭圆

• ellipse(InputOutputArray img, Point center, Size axes,double angle, double startAngle, double endAngle,const Scalar& color, int thickness = 1,int lineType = LINE_8, int shift = 0);

  img：图像

  center：中心点位置

  axes：长轴和短轴，Size（a,b）

  angle：旋转角度

  startAngle：起始角度

  color：颜色。

  thickness：线宽，大于0表示线的宽度，值越大，线越粗。小于0表示填充。

  lineType：线型；常用LINE_8，LINE_4， CV_AA。

  shift：点坐标中的小数位数，一般使用默认值0

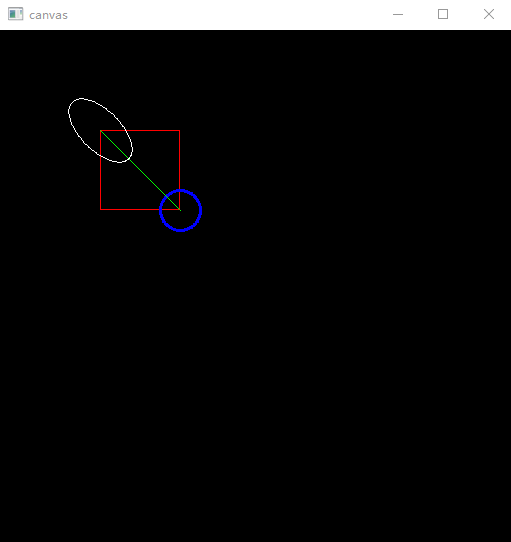

4. 综合案例

#include<opencv2/opencv.hpp>
#include<opencv2/core/utils/logger.hpp>
#include<iostream>
using namespace cv;

void close_log() {
	utils::logging::setLogLevel(utils::logging::LOG_LEVEL_ERROR);
}

void image_process() {
        // 创建画布
	Mat canvas = Mat::zeros(Size(512,512), CV_8UC3);

	// 绘制矩形
	rectangle(canvas, Rect(100, 100, 80, 80), Scalar(0, 0, 255), 1, 8, 0);

	// 绘制圆形
	circle(canvas, Point(180, 180), 20, Scalar(255, 0, 0), 2, 8, 0);

	// 绘制直线
	line(canvas, Point(100, 100), Point(180, 180), Scalar(0, 255, 0), 1, 8, 0);

	// 绘制椭圆
	ellipse(canvas, Point(100, 100), Size(40, 20), 45, 0, 360, Scalar(255, 255, 255), 1, 8);

	imshow("canvas", canvas);
	waitKey(0);
	destroyAllWindows();
}

int main() {
	close_log();
	image_process();
	return 0;
}
