HLS开发环境配置

xfopencv 2018.3 下载链接: 2018.3.

版本选择

使用Vivado HLS 2018.3调用xfopencv库必须使用2018.3版本，使用2019.1版本以上或者2018.2版本会有报错，兼容性不是很好，可以通过Xilinx论坛可以解决部分共性问题，但经测试使用2018.3最好。

例程工程配置流程

1. 下载xfopencv2018.3的库文件，将库文件存放在X:/Xilinx/xfopencv_master下；
2. 打开Vivado HLS 2018.3程序，选择工程文件目录，命名；
3. 添加源文件，添加TestBench文件；

注意事项

1. 本次测试使用的是xfopencv文件夹下的HLS_Use_MODEL文件下的Standalone_HLS_Example，将图片转换为灰度图片；
   注： 不要使用AXI_Sample，该例程是将文件配置为使用AXI接口协议的IPcore，直接使用测试图片会报错。
2. 可以使用2018.2或2018.3，在使用2018.2时需要在cpp文件后添加：

-I <include path> -D __XFCV_HLS_MODE__ -std=c++0x  #2018.3版本以后在指令中不需要加--std=c++0x

3. 如果遇到函数或变量未声明问题，请检查头文件，例如cvMat2Videoxf需要添加“common/xf_axi.h”；

4. Vivado软件中能够实时更新代码的报错，要灵活运用报错标注 。

5. xfOpenCV Standalone_HLS_AXI_Example C 仿真没错，综合分析时报错
   ERROR: [XFORM 203-191] Unsupported pointer usage: '' used by 'imgOutput1.data.chnl.V.load' in function 'ip_accel_app' .
ERROR: [HLS 200-70] Synthesizability check failed.

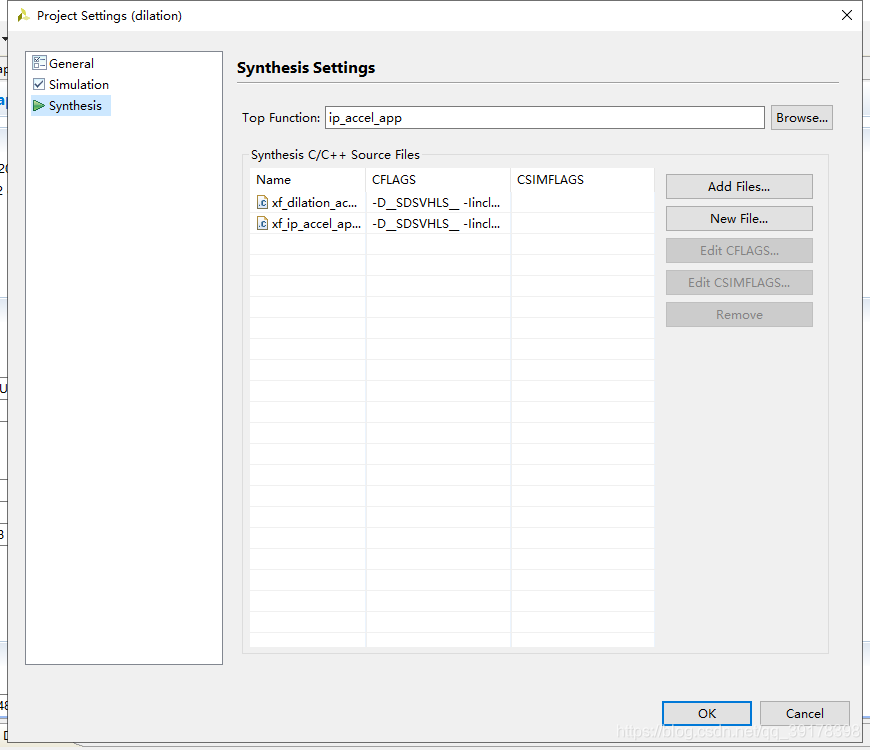

   需要添加“xf_ip_accel_app.h”到Synthesis Source C/C++Files下


6. Cannot find the top function报错代码如下：
   ERROR: [SYNCHK 200-79] Cannot find the top function 'svm_classify' in the design. Possible causes are: (1) the top function name is misspelled; (2) the top function is nonexistent or declared as static.
ERROR: [HLS 200-70] Synthesizability check failed.
   注： You should check it in Project Settings - Synthesis - Top Function.
