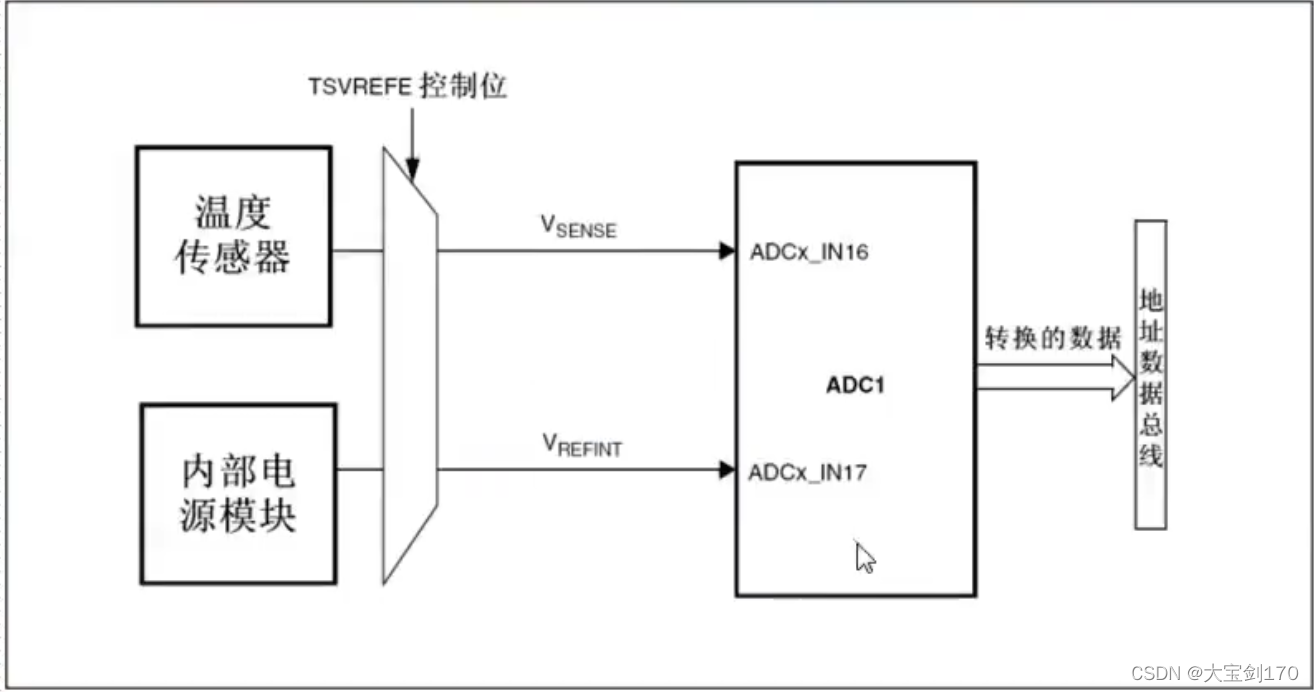

内部温度传感器框图

STM32有一个内部的温度传感器，可以用来测量CPU及周围的温度(TA)。
该温度传感器在内部和ADCx_IN16（通道16）输入通道相连接，此通道把传感器输出的电压转换成数字值。
温度传感器模拟输入推荐采样时间是17.1μs。
STM32的内部温度传感器支持的温度范围为：-40~125度。精度比较差，为±1.5℃左右。
内部温度传感器更适合于检测温度的变化，而不是测量绝对温度。如果需要测量绝度温度，应该使用一个外部温度传感器。

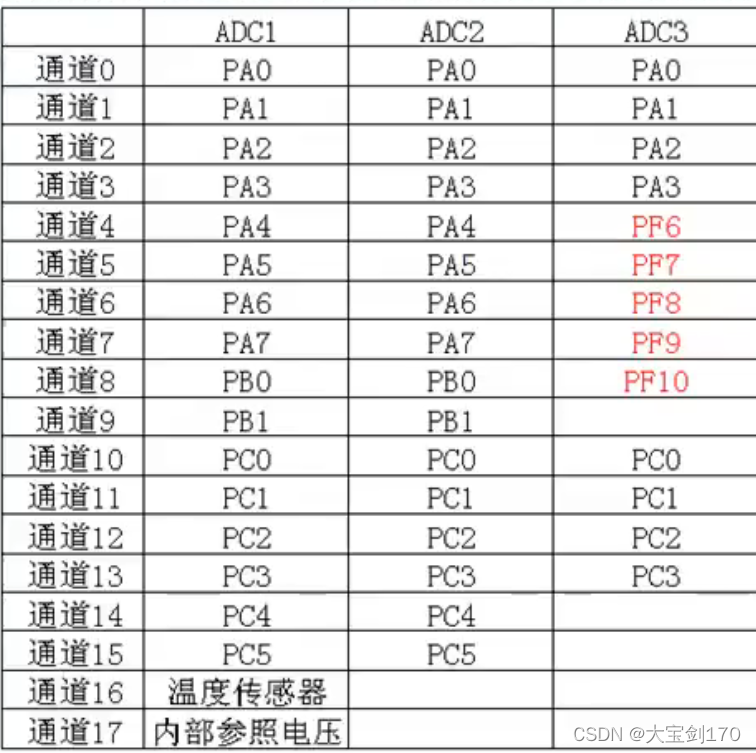

ADC通道与引脚对应关系

 内部温度传感器使用注意事项

第一个地方，我们要使用STM32的内部温度传感器，必须先激活ADC的内部通道，这里通过ADC_CR2的
TSVREFE位(bit23)设置。设置该位为1则启用内部温度传感器。

第二个地方，STM32 的内部温度传感器固定的连接在 ADC 的通道 16 上，所以，我们在设 置好 ADC 之后只要读取通道 16 的值，就是温度传感器返回来的电压值了。根据这个值，我们 就可以计算出当前温度。计算公式如下：

T（℃）={（V25-Vsense）/Avg_Slope}+25

V25=Vsense 在 25 度时的数值（典型值为：1.43）。 Avg_Slope=温度与Vsense曲线的平均斜率（单位：mv/℃或uv/℃）（典型值：4.3mv/℃）。 利用以上公式，我们就可以方便的计算出当前温度传感器的温度了。

开启内部温度传感器步骤

1.选择ADC_IN16输入通道。
②设置采样时间大于17.1us
③设置ADC_CR2的TSVREFE位，打开内部温度传感器
④设置ADON位启动转换
⑤读取ADC结果 k
⑥ 计算。

void T_Adc_Init(void) //ADC 通道初始化
{
    ADC_InitTypeDef ADC_InitStructure;
    GPIO_InitTypeDef GPIO_InitStructure;
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA |
    RCC_APB2Periph_ADC1, ENABLE ); //使能 GPIOA,ADC1 通道时钟
    RCC_ADCCLKConfig(RCC_PCLK2_Div6); //分频因子 6 时钟为 72M/6=12MHz
    ADC_DeInit(ADC1); //将外设 ADC1 的全部寄存器重设为缺省值
    ADC_InitStructure.ADC_Mode = ADC_Mode_Independent; //ADC 独立模式
    ADC_InitStructure.ADC_ScanConvMode = DISABLE; //模数转换:单通道模式
    ADC_InitStructure.ADC_ContinuousConvMode = DISABLE; //单次转换模式
    ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None; //软件触发
    ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right; //ADC 数据右对齐
    ADC_InitStructure.ADC_NbrOfChannel = 1; //顺序进行规则转换的ADC 通道的数目
    ADC_Init(ADC1, &ADC_InitStructure); //根据指定的参数初始化 ADCx
    ADC_TempSensorVrefintCmd(ENABLE); //开启内部温度传感器
    ADC_Cmd(ADC1, ENABLE); //使能指定的 ADC1
    ADC_ResetCalibration(ADC1); //重置指定的 ADC1 的复位寄存器
    while(ADC_GetResetCalibrationStatus(ADC1)); //等待校准完成
    ADC_StartCalibration(ADC1); //AD 校准
    while(ADC_GetCalibrationStatus(ADC1)); //等待校准完成
}

main.c文件

#include "led.h"
#include "delay.h"
#include "sys.h"
#include "usart.h"
#include "lcd.h"
#include "tsensor.h"
int main(void)
{
    u16 adcx;
    float temp;
    float temperate;
    delay_init(); //延时函数初始化
    uart_init(9600); //串口初始化为 9600
    LED_Init(); //初始化与 LED 连接的硬件接口
    LCD_Init();
    T_Adc_Init(); //ADC 初始化
    POINT_COLOR=RED;//设置字体为红色
    LCD_ShowString(60,50,200,16,16,"Mini STM32");
    LCD_ShowString(60,70,200,16,16,"Temperature TEST");
    LCD_ShowString(60,90,200,16,16,"ATOM@ALIENTEK");
    LCD_ShowString(60,110,200,16,16,"2014/3/9");
    //显示提示信息
    POINT_COLOR=BLUE;//设置字体为蓝色
    LCD_ShowString(60,130,200,16,16,"TEMP_VAL:");
    LCD_ShowString(60,150,200,16,16,"TEMP_VOL:0.000V");
    LCD_ShowString(60,170,200,16,16,"TEMPERATE:00.00C");
    while(1)
    {
    adcx=T_Get_Adc_Average(ADC_CH_TEMP,10);
    LCD_ShowxNum(132,130,adcx,4,16,0);//显示 ADC 的值
    temp=(float)adcx*(3.3/4096);
    temperate=temp;//保存温度传感器的电压值
    adcx=temp;
    LCD_ShowxNum(132,150,adcx,1,16,0); //显示电压值整数部分
    temp-=(u8)temp; //减掉整数部分
    LCD_ShowxNum(148,150,temp*1000,3,16,0X80); //显示电压小数部分
    temperate=(1.43-temperate)/0.0043+25; //计算出当前温度值
    LCD_ShowxNum(140,170,(u8)temperate,2,16,0); //显示温度整数部分
    temperate-=(u8)temperate;
    LCD_ShowxNum(164,170,temperate*100,2,16,0X80);//显示温度小数部分
    LED0=!LED0;
    delay_ms(250);
    }
}

tsensor.h文件

#ifndef __TSENSOR_H
#define __TSENSOR_H
#include "stm32f10x.h"


#define ADC_CH_TEMP  	ADC_Channel_16 //通道16

u16  T_Get_Temp(void);  //温度传感器通道
void T_Adc_Init(void); //ADC初始化
u16  T_Get_Adc(u8 ch); //获得通道值
u16  T_Get_Adc_Average(u8 ch,u8 times);//取平均值
#endif

tsensor.c文件

#include "tsensor.h"
#include "delay.h"
#include "sys.h"
void T_Adc_Init(void) //ADC 通道初始化
{
    ADC_InitTypeDef ADC_InitStructure;
    GPIO_InitTypeDef GPIO_InitStructure;
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA |
    RCC_APB2Periph_ADC1, ENABLE ); //使能 GPIOA,ADC1 通道时钟
    RCC_ADCCLKConfig(RCC_PCLK2_Div6); //分频因子 6 时钟为 72M/6=12MHz
    ADC_DeInit(ADC1); //将外设 ADC1 的全部寄存器重设为缺省值
    ADC_InitStructure.ADC_Mode = ADC_Mode_Independent; //ADC 独立模式
    ADC_InitStructure.ADC_ScanConvMode = DISABLE; //模数转换:单通道模式
    ADC_InitStructure.ADC_ContinuousConvMode = DISABLE; //单次转换模式
    ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None; //软件触发
    ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right; //ADC 数据右对齐
    ADC_InitStructure.ADC_NbrOfChannel = 1; //顺序进行规则转换的ADC 通道的数目
    ADC_Init(ADC1, &ADC_InitStructure); //根据指定的参数初始化 ADCx
    ADC_TempSensorVrefintCmd(ENABLE); //开启内部温度传感器
    ADC_Cmd(ADC1, ENABLE); //使能指定的 ADC1
    ADC_ResetCalibration(ADC1); //重置指定的 ADC1 的复位寄存器
    while(ADC_GetResetCalibrationStatus(ADC1)); //等待校准完成
    ADC_StartCalibration(ADC1); //AD 校准
    while(ADC_GetCalibrationStatus(ADC1)); //等待校准完成
}
u16 T_Get_Adc(u8 ch)
	{

	ADC_RegularChannelConfig(ADC1, ch, 1, ADC_SampleTime_239Cycles5 );	//设置通道及周期

	ADC_SoftwareStartConvCmd(ADC1, ENABLE);		//使能软件转化
	while(!ADC_GetFlagStatus(ADC1, ADC_FLAG_EOC ));//等待结束
	return ADC_GetConversionValue(ADC1);	//返回结果
	}

//取值
//取平均值
u16 T_Get_Temp(void)
	{
	u16 temp_val=0;
	u8 t;
	for(t=0;t<10;t++)
		{
		temp_val+=T_Get_Adc(ADC_Channel_16);	  //TampSensor
		delay_ms(5);
		}
	return temp_val/10;
	}

 //获得转化值
//算平均值
u16 T_Get_Adc_Average(u8 ch,u8 times)
{
	u32 temp_val=0;
	u8 t;
	for(t=0;t<times;t++)
	{
		temp_val+=T_Get_Adc(ch);
		delay_ms(5);
	}
	return temp_val/times;
}
