MEMS传感器技术深度解析：从原理到未来趋势的全面指南

前言：MEMS革命——微型化浪潮下的智能感知核心

在智能汽车每秒产生1GB数据的今天，在可穿戴设备厚度突破1毫米的极限挑战下，MEMS（微机电系统）传感器正以微型化、智能化、低功耗的三大核心优势，重塑着人类感知世界的方式。作为从业10年的MEMS工程师，我见证了这个领域从实验室走向量产的完整历程——从2005年汽车安全气囊中笨重的压阻式加速度计，到2025年智能手机中集成5种传感器的SoC芯片，MEMS技术正在书写传感器行业的摩尔定律新篇章。

本文将带您穿透技术迷雾，深入解析MEMS传感器的技术密码，涵盖5大核心技术原理、8类主流产品架构、3大未来突破方向，并附独家整理的MEMS设计代码库与系统级仿真模型。文末更提供行业资源地图，助您把握万亿级市场机遇。

---

---

目录

1. 技术原理篇MEMS的机电耦合之道
2. 核心架构篇六大类传感器解剖图鉴
3. 设计进阶篇从版图设计到封装测试全流程
4. 产业洞察篇2025-2030年技术演进路线图
5. 实战资源代码库/仿真模型/行业报告下载

---

一、技术原理篇：机电耦合的微观世界

1.1 MEMS的物理基础

MEMS传感器基于微机电系统的机电耦合效应，其核心在于机械结构与电子电路的协同工作。以最典型的MEMS加速度计为例（图1）：

• 质量块-弹簧-阻尼系统：硅晶圆上刻蚀出的微结构质量块，在加速度作用下产生位移
• 电容检测机制：位移改变极板间距，引起电容变化ΔC=C₀·Δd/d₀
• 信号调理电路：ΔC转换为电压信号，经ASIC芯片完成放大/滤波/模数转换

# MEMS加速度计信号处理示例代码
def mems_accelerometer_processing(raw_data):
    # 1. 温度补偿（基于PT1000传感器数据）
    compensated = raw_data * (1 + 0.0039*(temp - 25))

    # 2. 低通滤波（截止频率160Hz）
    b = [0.0018, 0.0072, 0.0018]
    a = [1, -1.695, 0.7324]
    filtered = signal.lfilter(b, a, compensated)

    # 3. 非线性校正（多项式拟合）
    poly_coeffs = np.polyfit(x_calib, y_calib, 3)
    calibrated = np.polyval(poly_coeffs, filtered)

    return calibrated

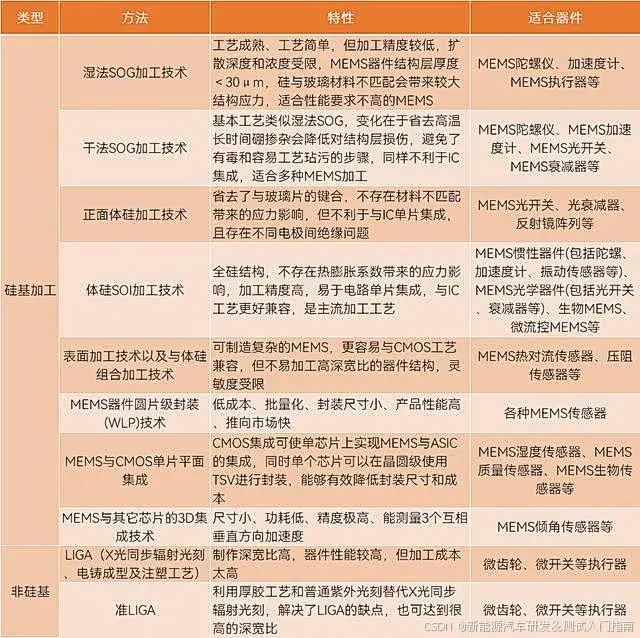

1.2 关键制造技术

工艺类型	典型应用	特点
表面微加工	压力传感器	沉积牺牲层+各向异性刻蚀
体硅微加工	加速度计	深反应离子刻蚀(DRIE)
LIGA技术	微齿轮/微泵	X射线光刻+电铸成型
3D堆叠封装	多传感器融合	TSV通孔硅通孔技术

---

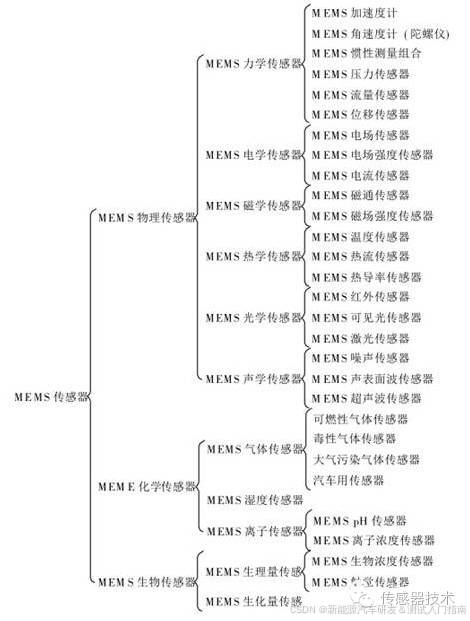

二、核心架构篇：八大类产品深度解构

2.1 惯性传感器家族

2.1.1 加速度计

• 电容式：博世BMA400采用3D电容阵列，灵敏度达±2g~16g
• 压电式：Murata的SCC系列，抗冲击能力>50,000g
• 谐振式：ADI的ADXL206，零偏稳定性<50μg/°C

2.1.2 陀螺仪

• 振动梁式：InvenSense的MPU-6050，量程±250°/s~±2000°/s
• 科里奥利式：ST的L3GD20H，噪声密度0.05mdps/√Hz

2.2 环境传感器矩阵

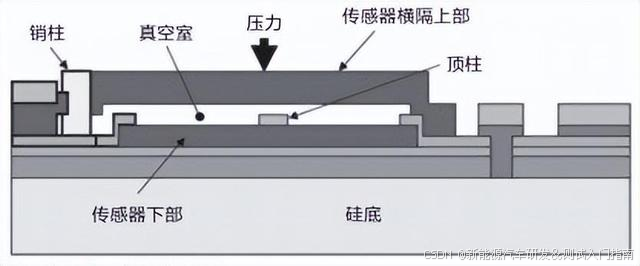

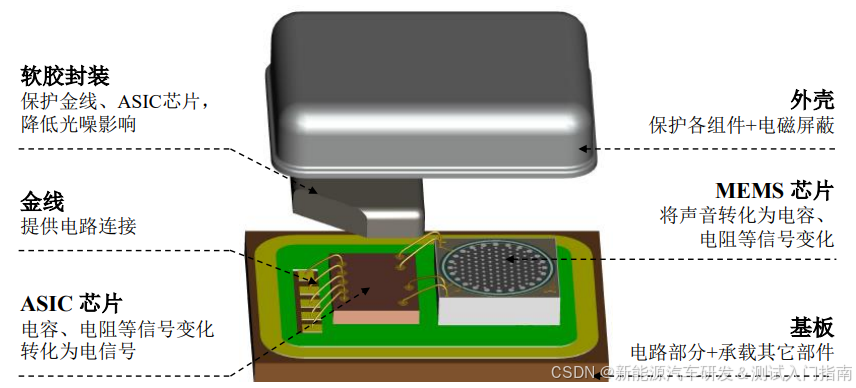

2.2.1 MEMS麦克风

• 底部端口设计：楼氏电子的MEMS麦克风信噪比达70dB
• PDM接口：支持数字输出，功耗<0.5mW

2.2.2 气体传感器

• 金属氧化物(MOX)：Figaro的TGS8100检测ppm级VOC
• 光学式：Sensirion的SCD30，CO₂检测精度±50ppm

---

三、设计进阶篇：从理论到量产

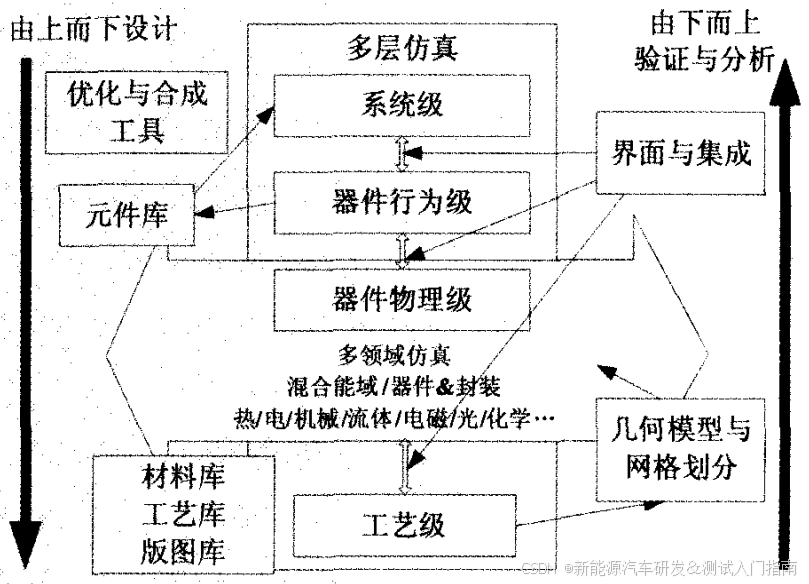

3.1 版图设计要点

• 匹配性布局：惯性传感器中差分对的版图对称性要求<0.1μm偏差
• 热机械应力分析：使用ANSYS Workbench进行温度梯度仿真
• ESD防护：采用双二极管结构，维持<100mV钳位电压

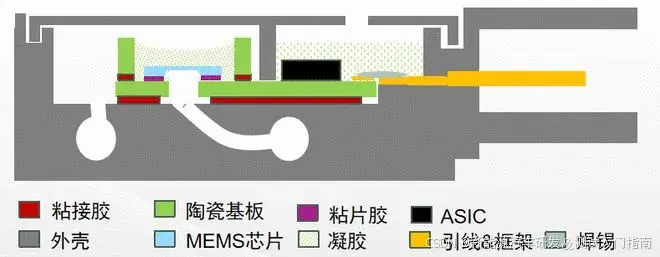

3.2 封装技术演进

传统封装 → 气密封装 → 3D封装 → SiP系统级封装
（陶瓷双列直插） （QFN） （TSV通孔） （异构集成）

---

四、产业洞察篇：2025-2030技术路线图

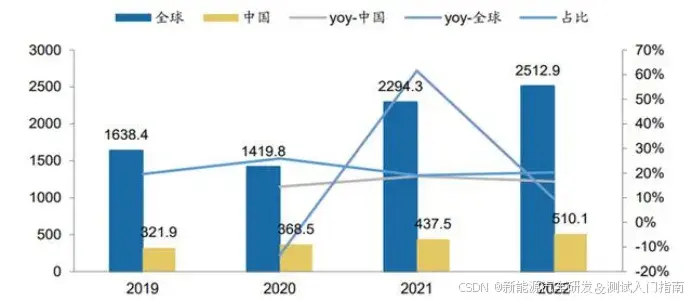

4.1 市场格局分析

市场领域	2025规模(亿美元)	CAGR	技术瓶颈
汽车电子	42	12.3%	车规可靠性(10年寿命)
消费电子	68	9.8%	0.4mm以下厚度封装
工业物联网	29	15.6%	抗振动干扰(>20g RMS)

4.2 未来突破方向

1. NEMS技术：纳米级谐振器实现0.1fg质量检测
2. AI-Ready架构：片上集成轻量化神经网络单元
3. 自供能系统：基于PVDF的压电能量收集模块

---

五、实战资源包

5.1 代码库

• MEMS信号处理算法包（Python/C++）
• ANSYS MEMS仿真模板（含振动/热分析案例）

5.2 行业报告

• 《2025 MEMS传感器产业白皮书》
• 主要厂商技术路线图（博世/ST/TDK等）

---

钩子：你的下一个机会在哪里？

当可穿戴设备开始集成生物电+惯性+气体三模传感器，当自动驾驶汽车需要厘米级定位精度的MEMS IMU，当医疗植入设备要求生物兼容性封装——这不仅是技术挑战，更是从业者的黄金机遇。立即扫码获取《MEMS工程师进阶路线图》，开启您的下一个技术跃迁！

---

关键词：MEMS工艺、惯性导航、多传感器融合、车规可靠性、自供能系统
扩展学习：

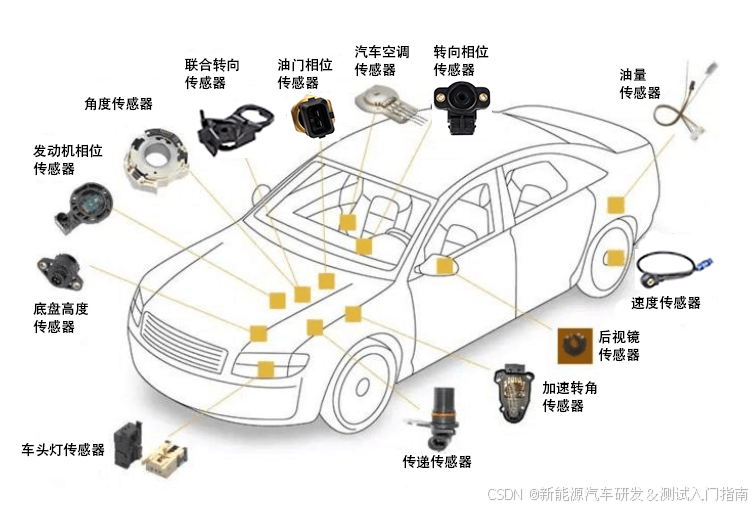

• 新能源汽车的渗透率提升以及自动驾驶技术的发展，带来了汽车传感器市场的变革。例如，液位传感器、发动机压力传感器的市场规模正在持续缩小，而与电动化相关的传感器（如电池监测系统、电流传感器等）、自动驾驶相关的环境感知传感器则正进入发展的快车道。

• 根据分析机构预估，全球激光雷达市场将从2022年的3.17亿美元在2028年增长到44.77亿美元（来源于Yole），全球毫米波雷达市场将从2023年的45.09亿美元在2027年增长到近90亿美元（来源于ICV），全球车载摄像头的市场将从2022年的204亿美元在2026年增长到355亿美元（来源于ICV）。

• 这两类传感器的市场格局也存在较大的差异：

• 在传统的车身感知传感器类别中，全球汽车传感器90%以上的市场份额被博世、德尔福、森萨塔、霍尼韦尔等国际零部件巨头瓜分。中国的汽车传感器产品与国外同类产品相比，技术水平相差较大，高端汽车传感器严重依赖进口。国内美泰科技、美芯半导体、昆山双桥等企业均在积极布局汽车电子领域，并取得一定进展。

• 但国内汽车传感器整体技术水平还相对较弱，普遍存在准确度低、分解能力差、信号精度不高、抗干扰性弱等问题。未来随着国产传感器厂商技术的进步和车厂对国产化的进一步要求，行业内厂商依然有很大的机会。

• 在新兴的环境感知传感器类别中，国内企业和国际巨头的差距更小一些。例如在激光雷达传感器上，得益于下游车厂的激进竞争策略，以禾赛为代表的国产激光雷达厂商已经实现规模出货，在出货量上遥遥领先。

• 根据国际权威研究机构Yole Group最新发布的《2023年全球车载激光雷达市场与技术报告》，2022年，禾赛以近50%的市场份额连续两年稳居全球车载激光雷达总营收榜首，并且其市场份额从2021年的42%进一步扩大至47%。图达通则依靠蔚来汽车的持续出货，以15%的市场份额夺得第二名，法雷奥、速腾聚创分别以13%、9%的市场份额位列第三、第四。

• 在毫米波雷达上，国内已经涌现出众多雷达终端厂商，已经开始在对安全性要求较低的角雷达上实现快速替代，在前向雷达、4D成像雷达的进展上也逐渐逼近国际巨头。在毫米波雷达核心芯片上，也已经涌现出多家初创公司，包括加特兰、牧野微等。随着芯片厂商的崛起，将逐步形成基于国内厂商的雷达生态圈。

• 在超声波雷达和摄像头上，国内厂商基本已经可以与国际厂商持平，代表性厂商有奥迪威（超声波雷达）和韦尔股份（摄像头），已经很难有初创公司的机会。
