一、源头论文

论文：A Generic Camera Model and Calibration Method for Conventional, Wide-Angle, and Fish-Eye Lenses

二、工程化

Kannala Brandt 模型、 opencv中的fisheye::calibrate、kalibr中的 pinhole + equidistant 都是指该模型。

• opencv
  • https://docs.opencv.org/4.x/db/d58/group__calib3d__fisheye.html
• kalibr
  • https://github.com/ethz-asl/kalibr/wiki/supported-models

三、介绍

本论文介绍了一种可以建模传统相机和鱼眼相机的通用的内参模型（radially symmetric projection model）

• 由于镜头的制造工艺等，并不是所有的鱼眼相机都是Radially Symmetric，因此作者又额外建模了径向畸变和切向畸变（14个参数），p9 + 14 = p23
• 但在各大开源工具对该模型的复现中，一般只用p9模型，并不用p23，可能是因为如今的镜头工艺比较成熟了。

四、先说：鱼眼镜头的四种投影模型

在之前的博客【鱼眼镜头1】鱼眼镜头的四种投影模型（指导镜头的设计），中央镜头综述，说明了投影模型的重要性：为了从全向相机捕获的图像中提取有用的信息，我们需要知道光线如何从三维空间映射到二维图像平面。这就是投影模型的作用。一个准确的投影模型可以帮助我们更准确地估计场景中物体的位置、姿态和其他属性。

常见的鱼眼相机基本成像模型主要有四种，它们分别是等距投影（最广泛）、等立体角投影、体视投影、正交投影。镜头的设计基本是按照上述四种投影模型而制作的。

Equidistant模型（等距投影模型）是一种常用的鱼眼相机投影模型。在这个模型中，图像半径rd与入射角Θ（光线与相机光轴的夹角）之间的关系是线性的，即rd = f * Θ，其中f是相机的焦距。这个模型假设在图像平面上，沿各个方向上的距离都是等比例缩放的。

对于实际的鱼眼镜头来说，由于制造和设计的限制，它们不可能完全精确地按照某个特定的投影模型来设计。因此，为了更准确地描述鱼眼相机的成像过程，需要使用更复杂的模型或近似方法。为了提高提高标定的准确性：Kannala提出了一种鱼眼相机的一般多项式近似模型。这个模型使用多项式来近似描述图像半径rd与入射角Θ之间的关系。这种方法的优点是可以更灵活地适应不同鱼眼相机的成像特性，提高标定的准确性。

总结：使用Equidistant模型可以简化鱼眼相机的成像过程，但实际的鱼眼镜头可能无法完全遵循这个模型。为了更准确地描述鱼眼相机的成像过程，可以使用更复杂的模型或近似方法，如Kannala的多项式近似模型。

五、投影过程：3D到2D投影

Kannala 的多项式近似模型：

• Kannala 提出了一种更灵活的模型，用多项式来近似描述 $rd$ 和 $\Theta$ 的关系。

• 公式可以写成：$rd=f\cdot (\Theta +k_1{\Theta }^3+k_2{\Theta }^5+\cdots )$，其中 $k_1,k_2$ 是多项式系数。

• 奇函数和泰勒级数展开：

  • ${\Theta }_d$ 是 $\Theta$ 的奇函数，也就是说 ${\Theta }_d(-\Theta )=-{\Theta }_d(\Theta )$。这是因为鱼眼相机的成像过程在光轴的两侧是对称的。
  •
  •
  • 通过泰勒级数展开，${\Theta }_d$ 可以表示成 $\Theta$ 的奇次多项式：${\Theta }_d=\Theta +k_1{\Theta }^3+k_2{\Theta }^5+\cdots$。奇次多项式在原点附近是对称的，这与鱼眼相机的成像特性相符。

Kannala-Brandt（KB）模型是一种通用的鱼眼相机标定模型，适用于大视场角（FOV）镜头的几何畸变建模。其核心思想是将3D空间点通过非线性的角度-半径映射投影到2D图像平面。以下是一个具体的3D到2D投影过程示例及步骤说明：

---

1. 3D点定义

假设有一个世界坐标系下的3D点 ${\mathbf{P}}_w=[X_w,Y_w,Z_w{]}^T$，需通过以下步骤投影到图像平面：

1. 转换到相机坐标系
   通过相机外参（旋转矩阵 $\mathbf{R}$ 和平移向量 $\mathbf{t}$）将 ${\mathbf{P}}_w$ 转换到相机坐标系：
   $${\mathbf{P}}_c=\mathbf{R}{\mathbf{P}}_w+\mathbf{t}=[X_c,Y_c,Z_c{]}^T$$

2. 归一化到单位球面
   计算点 ${\mathbf{P}}_c$ 在单位球面上的投影：
   $${\mathbf{P}}_s=\frac{{\mathbf{P}}_c}{\Vert {\mathbf{P}}_c\Vert }=[x_s,y_s,z_s{]}^T,\Vert {\mathbf{P}}_c\Vert =\sqrt{X_c^2+Y_c^2+Z_c^2}$$

---

2. 球面到图像平面的映射（KB模型核心）

KB模型的关键是通过角度 $\theta$（点与光轴的夹角）的非线性函数 $r(\theta )$ 定义投影：

1. 计算角度 $\theta$
   $$\theta =\arccos (z_s)=\arccos \left(\frac{Z_c}{\Vert {\mathbf{P}}_c\Vert }\right)$$

2. 多项式畸变模型
   KB模型使用多项式展开描述 $r(\theta )$：
   $$r(\theta )=k_1\theta +k_2{\theta }^3+k_3{\theta }^5+k_4{\theta }^7+\dots$$
   其中 $k_1,k_2,\dots$ 为标定参数，通常取前4项。

3. 归一化平面到图像平面
   将单位球面上的点 $[x_s,y_s]$ 映射到归一化图像平面：
   $${\mathbf{p}}_n=\frac{[x_s,y_s{]}^T}{\sqrt{x_s^2+y_s^2}}\cdot r(\theta )=[u_n,v_n{]}^T$$
   （注：方向由 $[x_s,y_s]$ 决定，距离由 $r(\theta )$ 决定）

4. 添加内参变换
   通过相机内参（焦距 $f_x,f_y$、主点 $c_x,c_y$、倾斜系数 $s$）得到最终像素坐标：

---

3. 具体数值示例

假设：

• 相机坐标系点 ${\mathbf{P}}_c=[0.2,0.3,0.8{]}^T$
• KB参数：$k_1=1.0,k_2=-0.1,k_3=0.01$
• 内参：$f_x=f_y=500$, $c_x=320$, $c_y=240$, $s=0$

步骤计算：

1. 归一化到单位球面：
   $$\Vert {\mathbf{P}}_c\Vert =\sqrt{0.2^2+0.3^2+0.8^2}=0.874$$
   $${\mathbf{P}}_s=[0.229,0.343,0.915{]}^T$$

2. 计算 $\theta$：
   $$\theta =\arccos (0.915)\approx 0.414\text{ radians}$$

3. 计算 $r(\theta )$：
   $$r(\theta )=1.0\cdot 0.414-0.1\cdot (0.414{)}^3+0.01\cdot (0.414{)}^5\approx 0.407$$

4. 归一化平面坐标：
   $${\mathbf{p}}_n=\frac{[0.229,0.343{]}^T}{\sqrt{0.229^2+0.343^2}}\cdot 0.407\approx [0.183,0.274{]}^T$$

5. 像素坐标：
   $$\begin{gathered} u=500\cdot 0.183+320\approx 411.5 \\ v=500\cdot 0.274+240\approx 377.0 \end{gathered}$$

最终投影点：$(411.5,377.0)$。

---

4. 关键点总结

• KB模型通过角度 $\theta$ 的多项式函数建模非线性畸变，适用于鱼眼镜头。
• 投影过程包含：坐标系转换→单位球面归一化→角度计算→多项式畸变→内参变换。
• 实际应用中需通过标定获取 $k_i$ 和内参。

class SVCCalibrationSDK:
    def __init__(self, intrinsic_param, width, height):
        self.image_size = np.array([height, width])  # rows, cols
        self.world2cam = np.array(intrinsic_param["world2cam"]).reshape(-1, 1)
        self.world2cam_len = np.array(intrinsic_param["world2cam_len"])
        self.svc_rotation = np.array([[1., intrinsic_param["affine_e"]],
                                     [intrinsic_param["affine_d"], intrinsic_param["affine_c"]]])
        self.svc_translation = np.array(intrinsic_param["center"])

    def cam_to_pixel(self, points):
        num_points = len(points)

        if num_points == 0:
            return np.empty((0, 3))
        else:
            norm = np.sqrt(np.sum(points[:, 0:2] * points[:, 0:2], axis=1, keepdims=True))
            theta = np.arctan(points[:, 2:3] * (-1 / norm))

            poly_theta = np.power(theta, np.arange(self.world2cam_len))
            rho = (poly_theta @ self.world2cam)

            pixels = (points[:, 0:2] * (rho / norm)) @ self.svc_rotation + self.svc_translation

        return pixels

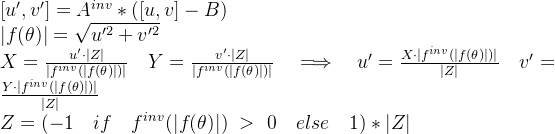

2D到3D投影

参考

https://zhuanlan.zhihu.com/p/532501102
https://blog.csdn.net/j879159541/article/details/125400727
