逛了好多帖子，发现没有讲得比较全面的，这里学习后总结一下，有什么不对的欢迎指出。先上代码，CPOL和CPHA都是1，即空闲为高电平，第二个边沿采样。

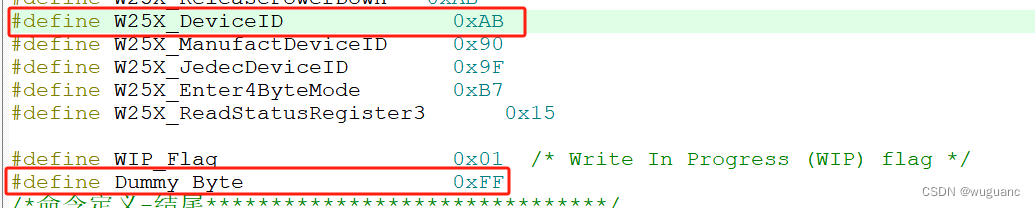

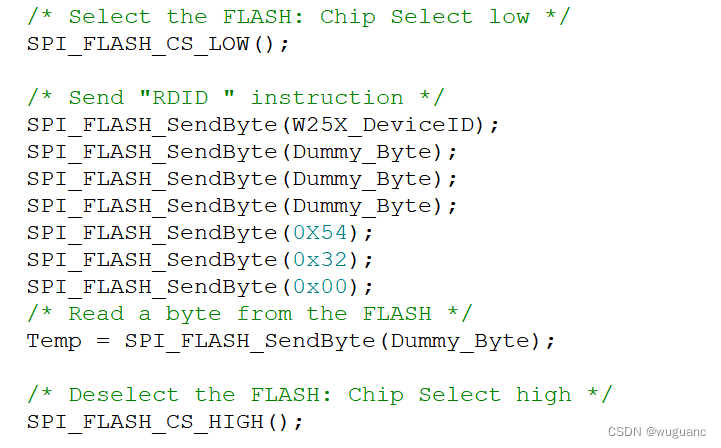

这里使用SPI发送几个数据，定义如下：

可以看出发送的数据应该为 AB FF FF FF 54 32 00 FF。使用这里使用正点原子的逻辑分析仪，配置如下：，对于采集参数，配置成适合自己适合的速率就OK。抓取一包数据查看如下

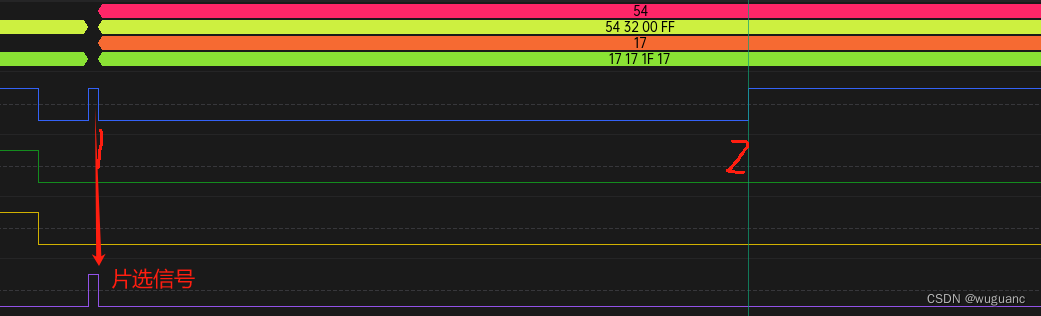

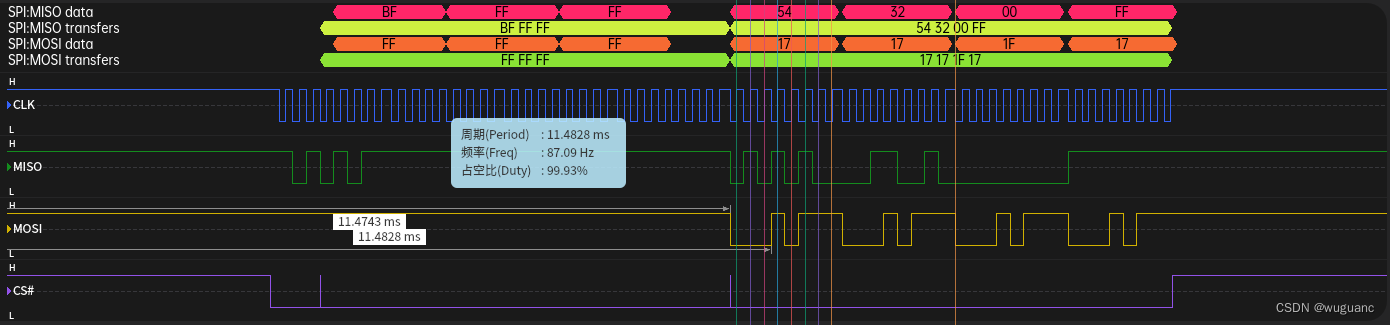

可以看出除了第一个AB，其他数据与预计发送数据一致，这个数据出问题，主要是因为CS片选线电平有波动，这是因为我连接线比较长，而且有其他干扰导致的。CS信号很重要，如果CS信号不正确有波动，会导致数据出现混乱或者不能解析。可以看出从片选信号从高电平拉低（紫色线），时钟线也开始变化（蓝色线），时钟线下降，为第一个边沿，时钟线上升，为第二个边沿，此时进行数据的采集。hex 54=>0101 0100。对时序进行分析。

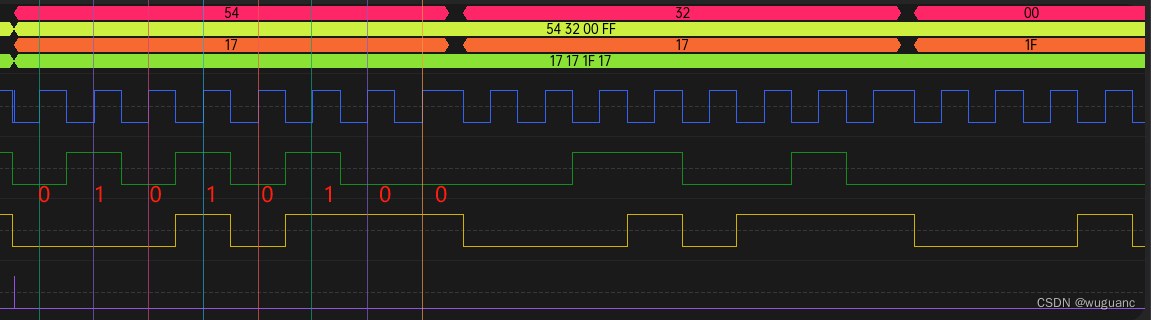

从下图可以看出，当时钟线上升数据采集的时候，绿色线此时为数据稳定状态，等待数据采集。画了八根线，分别对应八个Bit。时序图读出绿色数据为0101 0100 与实际发送相符。
