1. 生成PCB模型文件

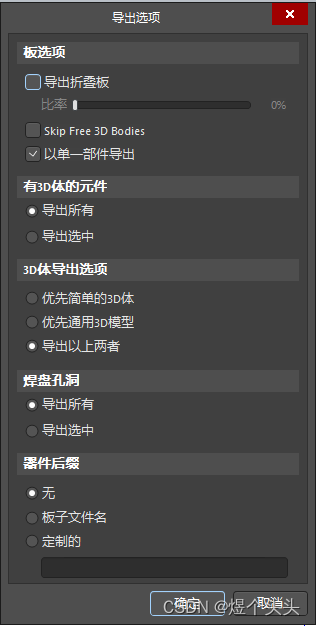

打开想要导出的PCB文档,文件-导出-SETP 3D。然后按照以下的方式进行选项配置。
在这里插入图片描述

2. 生成贴图

因为上述导出的是3D模型,而PCB的丝印无法导出。所以需要使用贴图的方式将图片贴至模型文件。(如果不是为了后续的爆炸图或者展示的效果,这一步可以省略)

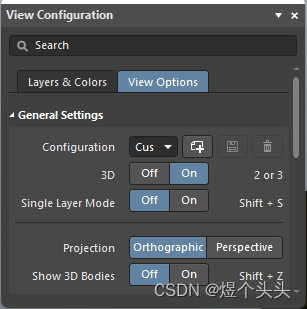

L - View Options - Show 3D Bodies(Off)
在这里插入图片描述

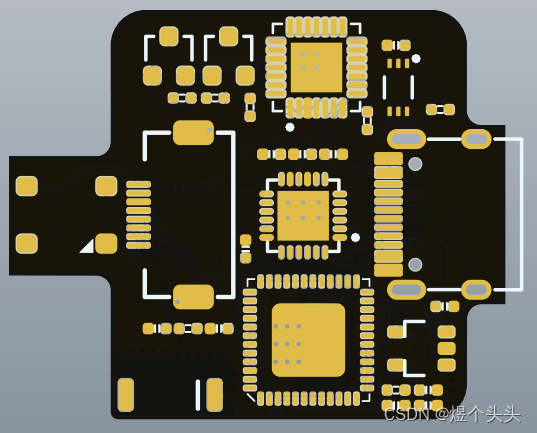

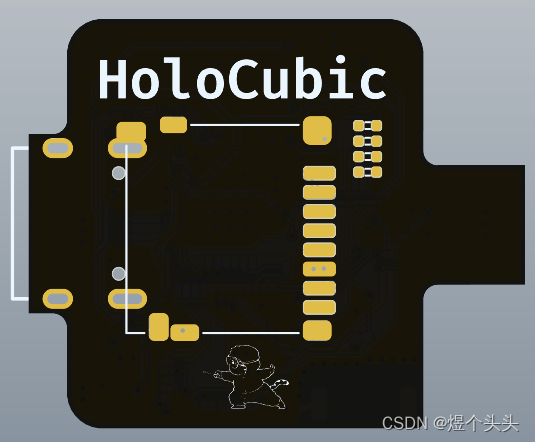

然后截图保存,正反都要。
在这里插入图片描述
在这里插入图片描述

3. 模型处理

使用Soliworks打开导出的step文件

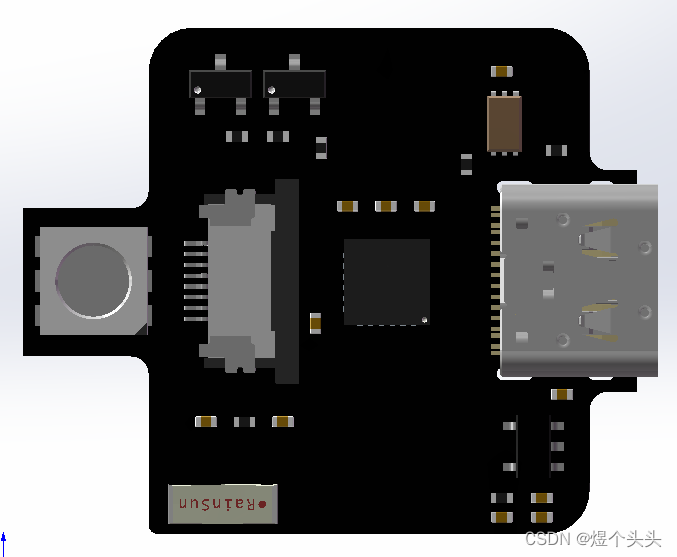

在这里插入图片描述

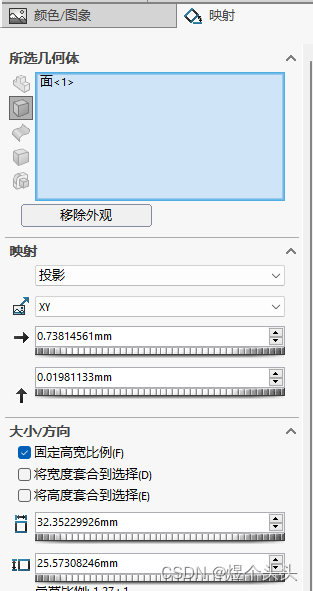

修改正反面的外观,映射修改为XY,需要的话可以取消固定高宽比例,然后移动图像至与板子重合。
在这里插入图片描述

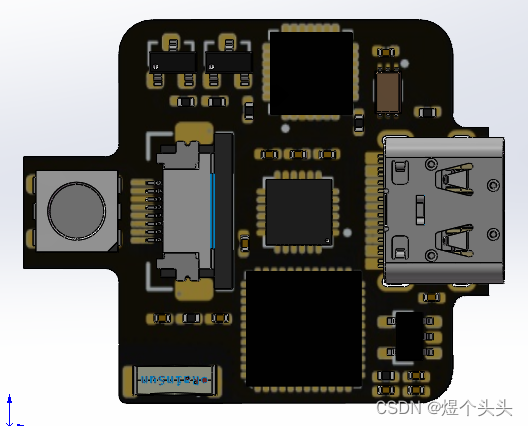

在这里插入图片描述
在这里插入图片描述

4. 保存文件

将模型文件保存为零件,这样子比较好进行后续的装配。
