PD识别流程

一，怎样确认source,sink ？

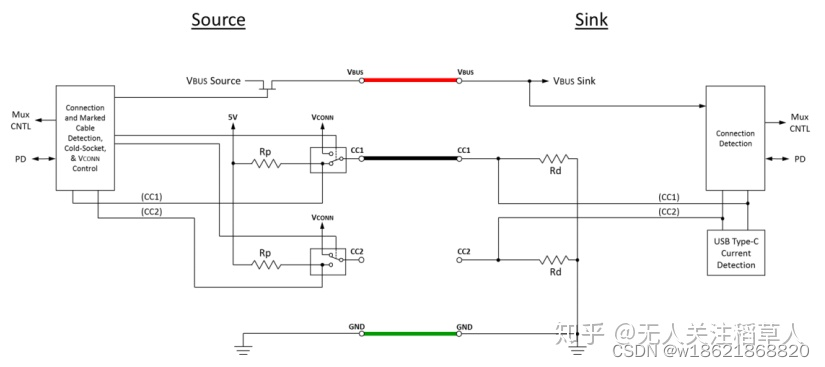

source 的cc1 cc2 会有上拉电阻，sink 的cc1 cc2 会有下拉电阻，一般是5.1k，当手机或者充电宝插入适配器后，被会识别成sink。
在这里插入图片描述
二，PD电流设置流程

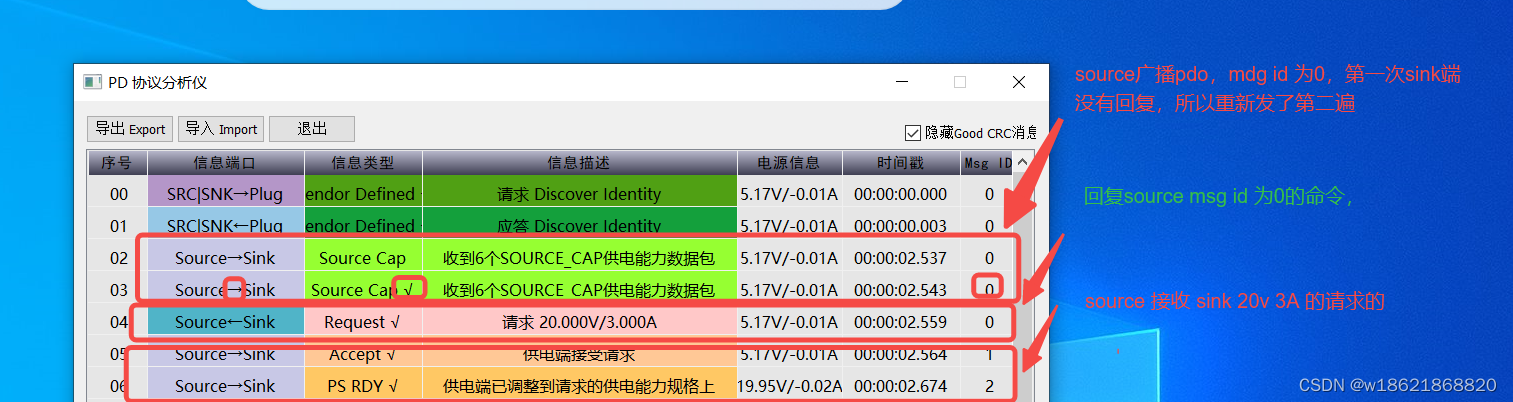

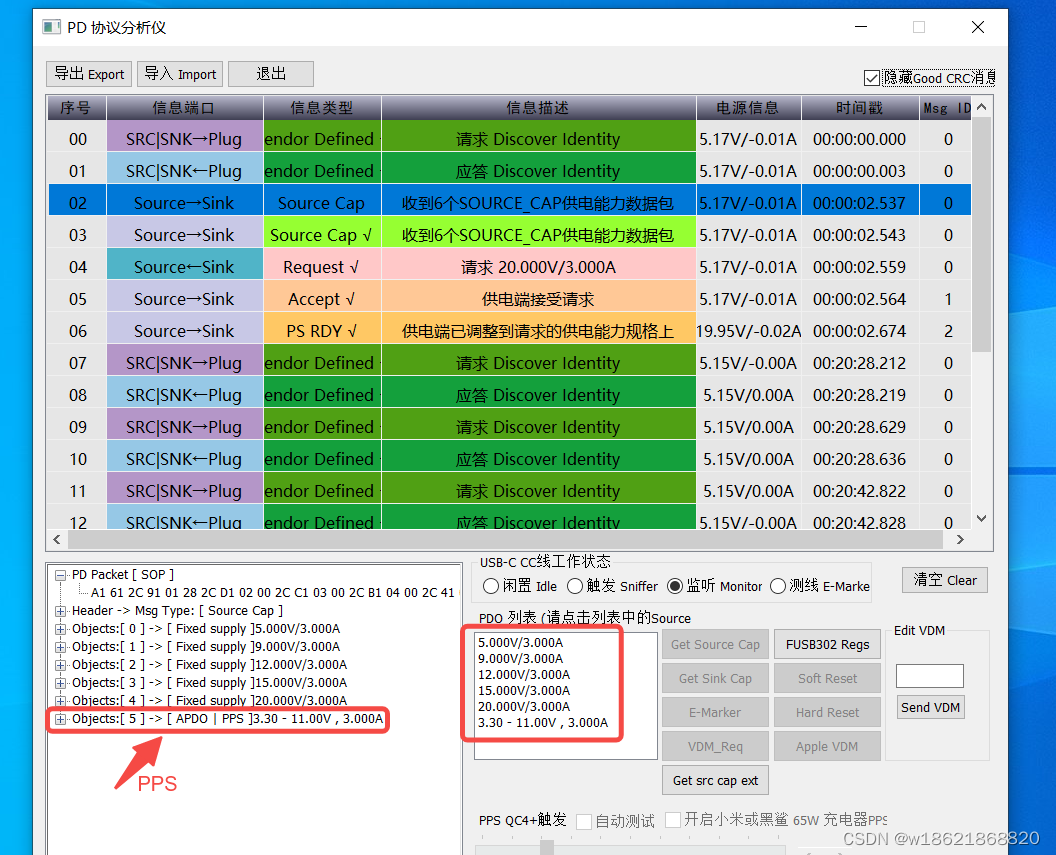

source 首先会广播PDO，就是能够提供的各个档位的电压与电流，sink 回复crc ACK后，选择对应的档位，发送给source，source收到回复后输出对应档位的电压跟电流。 PPS一般是选择电压为3.3V到11V档位的档位，然后确定电流后，电压可以通过20mv网上提升。
下次将power-z的截图贴上。

在这里插这入图片描述
在这里插入图片描述

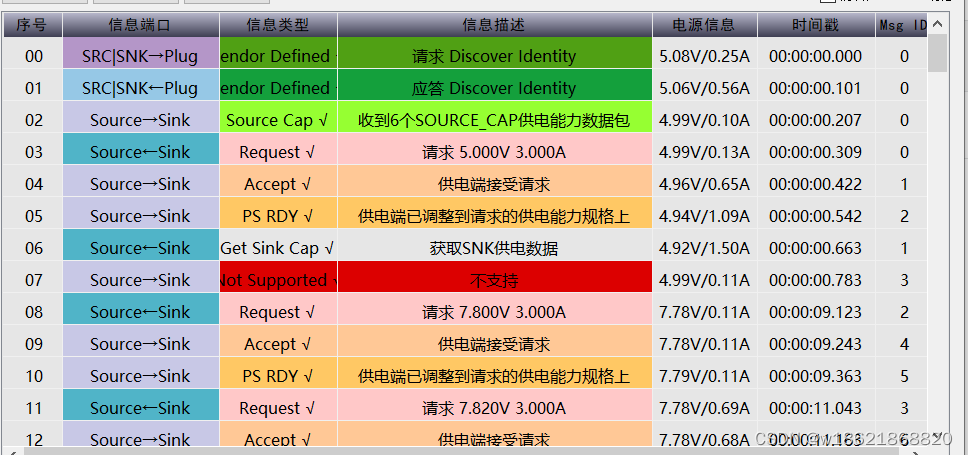

下面是PPS的sop流程，
在这里插入图片描述
