一、AT24C02介绍

1. 存储容量：AT24C02的存储空间是2K位（256字节）。由于它是一个8位I/O的串行接口类型的EEPROM，所以可以为你的设备提供额外的存储。
2. I2C接口：AT24C02使用I2C（Inter-integrated Circuit）接口，这是一种同步串行总线，它可以配置一个主设备和多个从设备，以便在一个设备和另一个设备之间进行高效的数据传输。
3. 软件写保护：AT24C02提供了一个软件写保护机制，该机制可以使应用程序禁止特定内存区域的写操作，以防止误擦写。

二、根据手册写代码

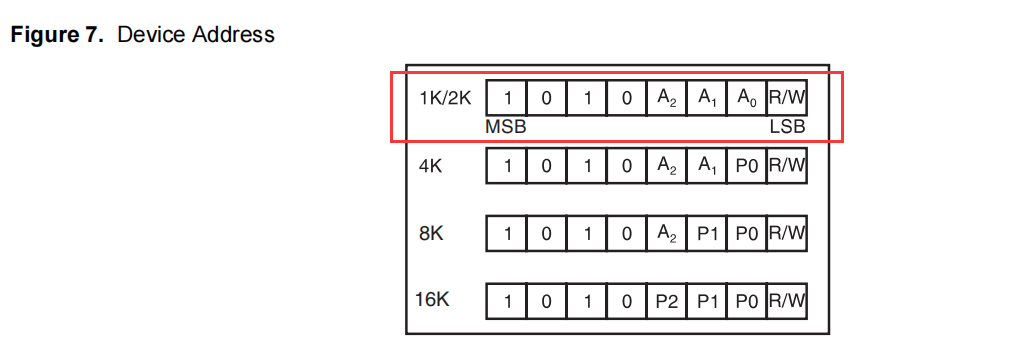

2.1 IIC设备地址

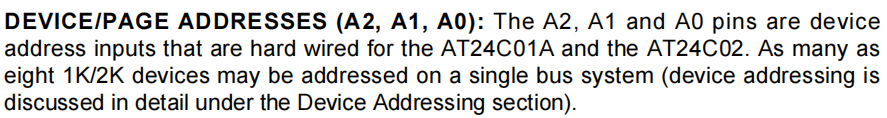

设备地址长度为7bits，其中前4位是固定的，后面三位由硬件电路设计决定。
在进行数据读写的时候，还需要加上一位表示读(0)还是写(1)

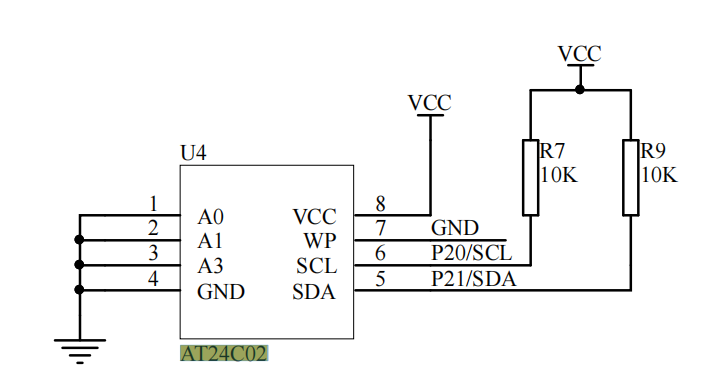

硬件设计部分，直接将A2、A1、A0接地，也就是0 0 0：

2.2 写数据

比赛的时候看情况写一个就可以了，如果题目只要求写一个字节，那就单字节，如果多字节那就写多字节。我一般都是单字节，因为多字节也可以由多次调用单字节实现。看个人习惯。

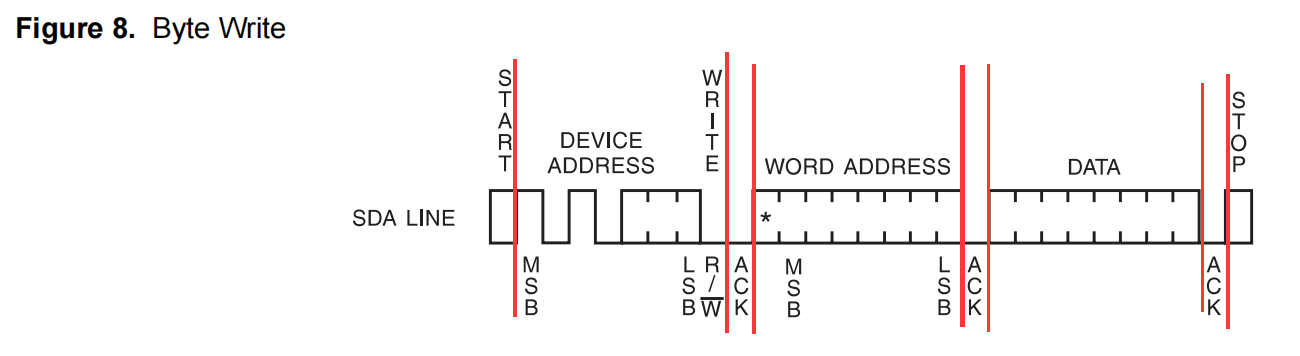

2.2.1 单字节写入

❗❗❗注意写入周期时间：在对AT24C02进行数据写入后，需要给它一定的时间来完成数据存储，这个时间通常是5ms。

void AT24C02_WRITE(unsigned char WRITE_ADDRESS,unsigned char date)
{
	IIC_Start();
	IIC_SendByte(AT24C02_ADDRESS);
	IIC_WaitAck();
	IIC_SendByte(WRITE_ADDRESS);
	IIC_WaitAck();
	IIC_SendByte(date);
	IIC_WaitAck();
	IIC_Stop();
	Delay5ms();	//在对AT24C02进行数据写入后，需要给它一定的时间来完成数据存储，这个时间通常是5ms。
}

❗❗❗再次提醒：在对AT24C02进行数据写入后，需要给它一定的时间来完成数据存储，这个时间通常是5ms

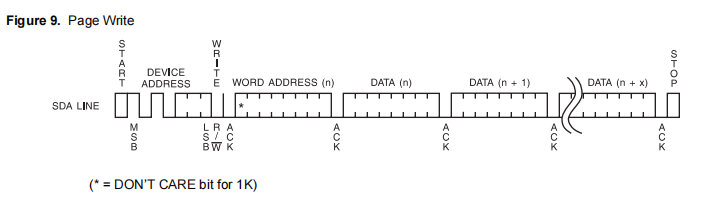

2.2.2 多字节写入

void AT24C02_WRITE(unsigned char WRITE_ADDRESS,unsigned char* date,unsigned char length)
{
	unsigned char i;
	IIC_Start();
	IIC_SendByte(AT24C02_ADDRESS);
	IIC_WaitAck();
	IIC_SendByte(WRITE_ADDRESS);
	IIC_WaitAck();
	for(i=0;i<length;i++)
	{
		IIC_SendByte(*date++);		// 其实就是重复单字节写入中的这三行代码
		IIC_WaitAck();

	}
	IIC_Stop();
	Delay5ms();	//在对AT24C02进行数据写入后，需要给它一定的时间来完成数据存储，这个时间通常是5ms。
}

❗❗❗Warning：延时5ms，不需要每个字节后延时5ms！！！

2.3 读数据

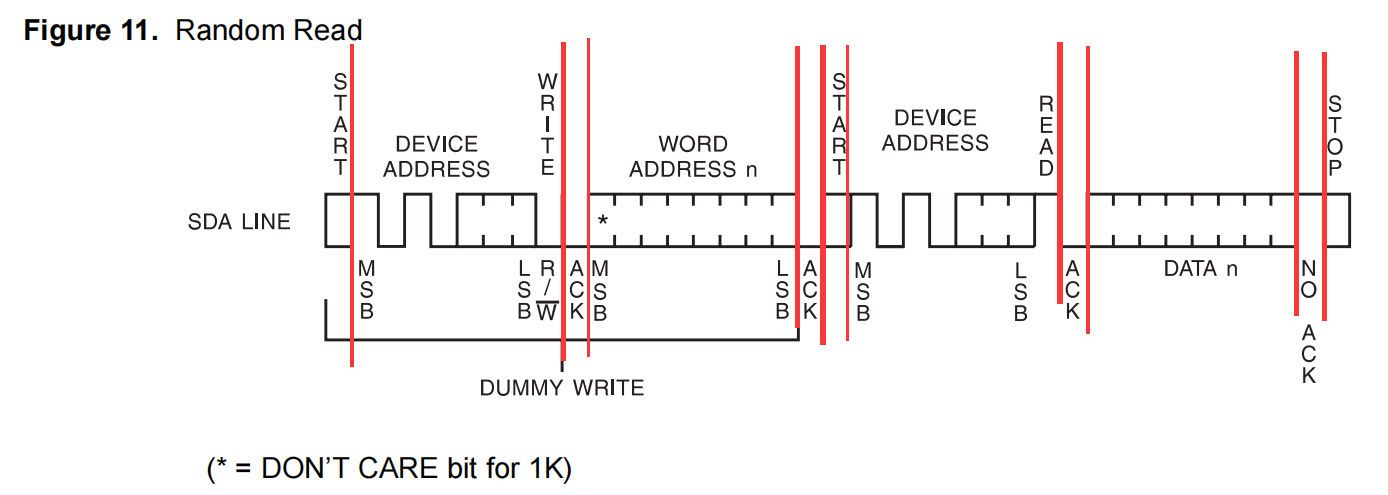

2.3.1 单字节读取

unsigned char AT24C02_READ(unsigned char READ_ADDRESS)
{
	unsigned char date=0x00;

	IIC_Start();
	IIC_SendByte(AT24C02_ADDRESS);
	IIC_WaitAck();

	IIC_SendByte(READ_ADDRESS);
	IIC_WaitAck();

	IIC_Start();
	IIC_SendByte(AT24C02_ADDRESS|0x01);
	IIC_WaitAck();

	date=IIC_RecByte();
	IIC_SendAck(1);

	IIC_Stop();

	return date;
}

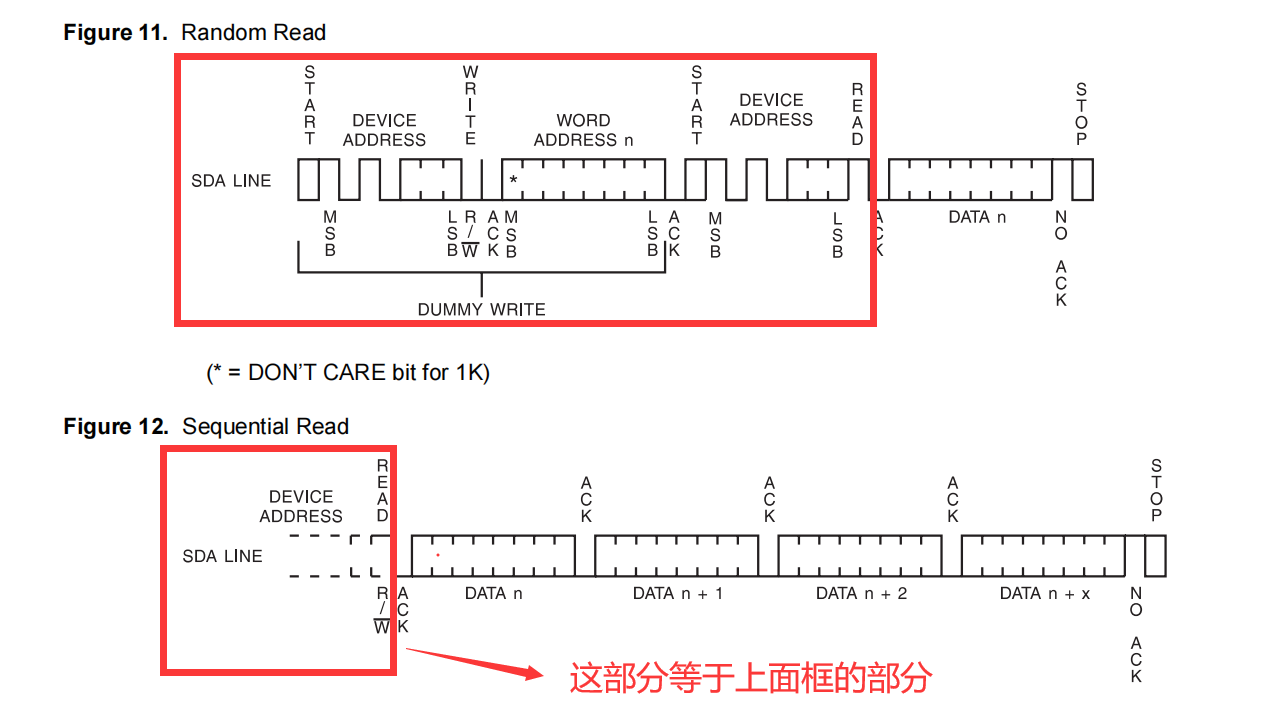

2.3.2 多字节读取

void AT24C02_READ(unsigned char READ_ADDRESS,unsigned char* dat,unsigned char length)
{
	unsigned char date=0x00;
	unsigned char i;
	IIC_Start();
	IIC_SendByte(AT24C02_ADDRESS);
	IIC_WaitAck();

	IIC_SendByte(READ_ADDRESS);
	IIC_WaitAck();

	IIC_Start();
	IIC_SendByte(AT24C02_ADDRESS|0x01);
	IIC_WaitAck();
	for(i=0;i<length;i++)
	{
		date=IIC_RecByte();
		if(i!=length-1){
			IIC_SendAck(0);		// 还没读取完数据，发送0，读完了发送1
		}
		else{
			IIC_SendAck(1);		// 还没读取完数据，发送0，读完了发送1
		}
		dat=date;
		dat++;
	}
	IIC_Stop();
}

2.4 容易踩的坑

2.4.1 写数据后没有延时5ms就再次写数据或读数据造成数据异常

2.4.2 读取数据不需要延时

2.4.3 没有读取完数据应答信号应该发0，读完后发1

三、示例代码

#include <stc15.h>
#include <iic.h>

#define AT24C02_ADDRESS 0xa0

unsigned char code dat[]={0xc0, 0xf9, 0xa4, 0xb0, 0x99,
					      0x92, 0x82, 0xf8, 0x80, 0x90,
						  0x88,0x80,0xc6,0xc0,0x86,0x8e,
						  0xbf,0x7f};

void Delay(unsigned int t)
{
	while(t--);
}

void selectHC573(unsigned char num)
{
	switch(num)
	{
		case 4:
			P2=(P2 & 0x1f) | 0x80;
			break;
		case 5:
			P2=(P2 & 0x1f) | 0xa0;
			break;
		case 6:
			P2=(P2 & 0x1f) | 0xc0;
			break;
		case 7:
			P2=(P2 & 0x1f) | 0xe0;
			break;
		case 0:
			P2=(P2 & 0x1f) | 0x00;
			break;
	}
}

void system_Init()
{
	selectHC573(5);
	P0=0x00;
	selectHC573(0);
}

void display_SMG_Bit(unsigned char dat, unsigned pos)
{
	/*消影法2*/
	P0=0xff;
	selectHC573(7);
	selectHC573(0);

	P0=0x01<<(pos-1);
	selectHC573(6);
	selectHC573(0);


	P0=dat;
	selectHC573(7);
	selectHC573(0);

}

void display_D_SMG(int dat1)
{
	display_SMG_Bit(dat[2],1);
	Delay(300);

	display_SMG_Bit(dat[0],2);
	Delay(300);

	display_SMG_Bit(dat[2],3);
	Delay(300);

	display_SMG_Bit(dat[3],4);
	Delay(300);

	display_SMG_Bit(dat[16],5);
	Delay(300);

	display_SMG_Bit(dat[16],6);
	Delay(300);

	display_SMG_Bit(dat[dat1 / 10],7);
	Delay(300);

	display_SMG_Bit(dat[dat1 % 10],8);
	Delay(300);
}

void AT24C02_WRITE(unsigned char WRITE_ADDRESS,unsigned char date)
{
	IIC_Start();
	IIC_SendByte(AT24C02_ADDRESS);
	IIC_WaitAck();
	IIC_SendByte(WRITE_ADDRESS);
	IIC_WaitAck();
	IIC_SendByte(date);
	IIC_WaitAck();
	IIC_Stop();
	Delay5ms();
}

unsigned char AT24C02_READ(unsigned char READ_ADDRESS)
{
	unsigned char date=0x00;

	IIC_Start();
	IIC_SendByte(AT24C02_ADDRESS);
	IIC_WaitAck();

	IIC_SendByte(READ_ADDRESS);
	IIC_WaitAck();

	IIC_Start();
	IIC_SendByte(AT24C02_ADDRESS|0x01);
	IIC_WaitAck();

	date=IIC_RecByte();
	IIC_SendAck(1);

	IIC_Stop();

	return date;
}

void main()
{
	unsigned char dat1=0x00,dat2=0x00;
	system_Init();

//	AT24C02_WRITE(1,18);
//	Delay(5000);
	AT24C02_WRITE(9,17);
	Delay(5000);	// 在对AT24C02进行数据写入后，需要给它一定的时间来完成数据存储，这个时间通常是5ms。
	dat1=AT24C02_READ(1);
	dat2=AT24C02_READ(9);
	/*我写这行代码就是为了验证没有写过的存储区默认数据是什么,
	结果除于16是因为当数据全为1时，dat2值为31，这会导致数码管
	不能正常显示。最终的结果表明了默认的数据全为1，31/16=15*/
	while(1){
		display_D_SMG(dat2);
	}
}
