1 约束式建模
前面学习的建模方式都是赋值式(Assignment Style) 的,可以将这些模型转换成一种约束式(Constraint Style) 的,多数时候都会让模型的表达更方便。
例如,下面的模型表达的是某种机器在就绪(ready)时,如果有请求来了,就会开始忙碌(busy),否则接下来既可以就绪也可以忙碌:
MODULE main
VAR
request : boolean;
state : {ready, busy};
ASSIGN
init(state) := ready;
next(state) :=
case
state = ready & request : busy;
TRUE : {ready, busy};
esac;
重写这个next()
转换,可以将其变成约束式的(注意ASSIGN
被拆成了INIT
和TRANS
两块):
MODULE main
VAR
request : boolean;
state : {ready, busy};
INIT
state := ready;
TRANS
(state = ready & request) -> next(state) = busy;
约束式建模,其核心在于一个模型可以用若干个如下约束来表达:
- 不变性状态:
INVAR <simple_expression>
- 初始状态:
INIT <simple_expression>
- 转移关系:
TRANS <simple_expression>
约束可以和赋值ASSIGN
混合使用,约束可以是任何合法的命题公式,使用约束往往是更加精简的,并不是所有的约束都能方便的使用赋值ASSIGN
来表达。
2 赋值式和约束式的比较
赋值式的建模在构造时,至少有一个初始状态,所有的状态都至少有一个后继状态,并且模型中的非确定性是非常明显的(未赋值的变量、集合赋值等)。
约束式的建模在构造时,因为写约束写的有问题可能带来一些坑。如果初始状态的约束是前后矛盾的,那么就会导致没有初始状态;如果转移的约束是前后矛盾的,那么就会导致发生死锁(可以用check_fsm
来检查模型中的死锁)。另外,因为约束本身的不易理解,模型中的非确定性可能非常难以察觉(例如上面的例子)。
3 约束式建模的例子
这里两个例子演示了建模中比较容易踩坑的地方。
3.1 关于case的例子
MODULE main()
VAR
state : {S0, S1, S2};
DEFINE
go_s1 := state != S2;
go_s2 := state != S1;
INIT
state = S0;
TRANS
case
go_s1 : next(state) = S1;
go_s2 : next(state) = S2;
esac;
这个例子里需要注意因为case
是逐条执行的,是有先后顺序的,一旦某一条的条件满足了,后面的就不再执行了,所以实际上是没有从S0
向S2

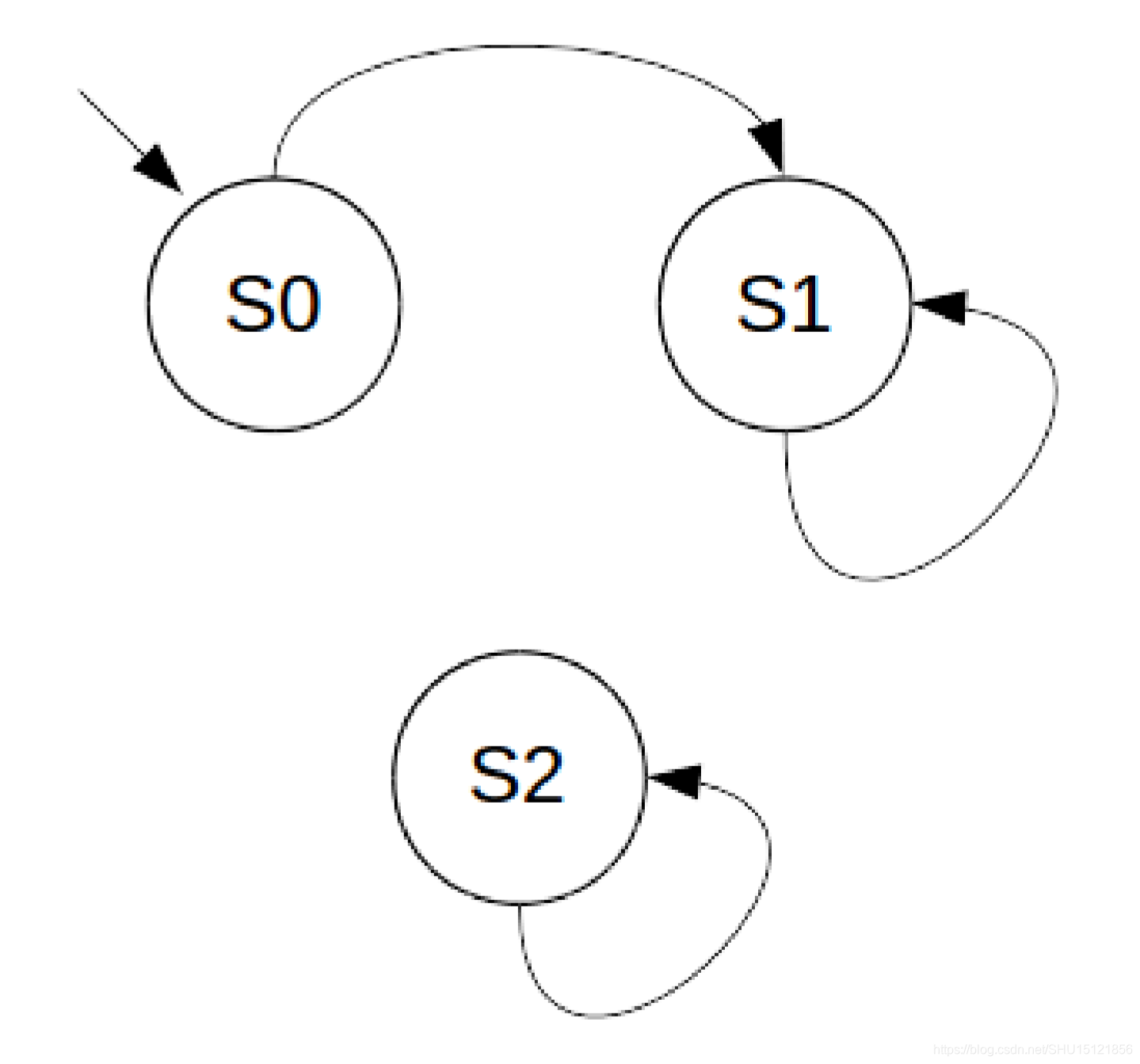

的迁移的,其状态机模型:
3.2 关于next的例子
MODULE main()
VAR
arr: array 0..1 of {1,2};
i : 0..1;
ASSIGN
init(arr[0]) := 1;
init(arr[1]) := 2;
init(i) := 0;
next(i) := 1-i;
TRANS
next(arr[i]) = arr[1-i] & next(arr[1-i]) = arr[i];
这个例子里需要注意next
的语义,在next()
操作符中的所有内容都会先计算其后继状态的情况,包括数组的下标,所以这里的TRANS
里的next(arr[i])
中的下标i
会被计算成1-i
,同理next(arr[1-i])
中的下标1-i
会被计算成i
,因此这个模型并不能完成数组arr

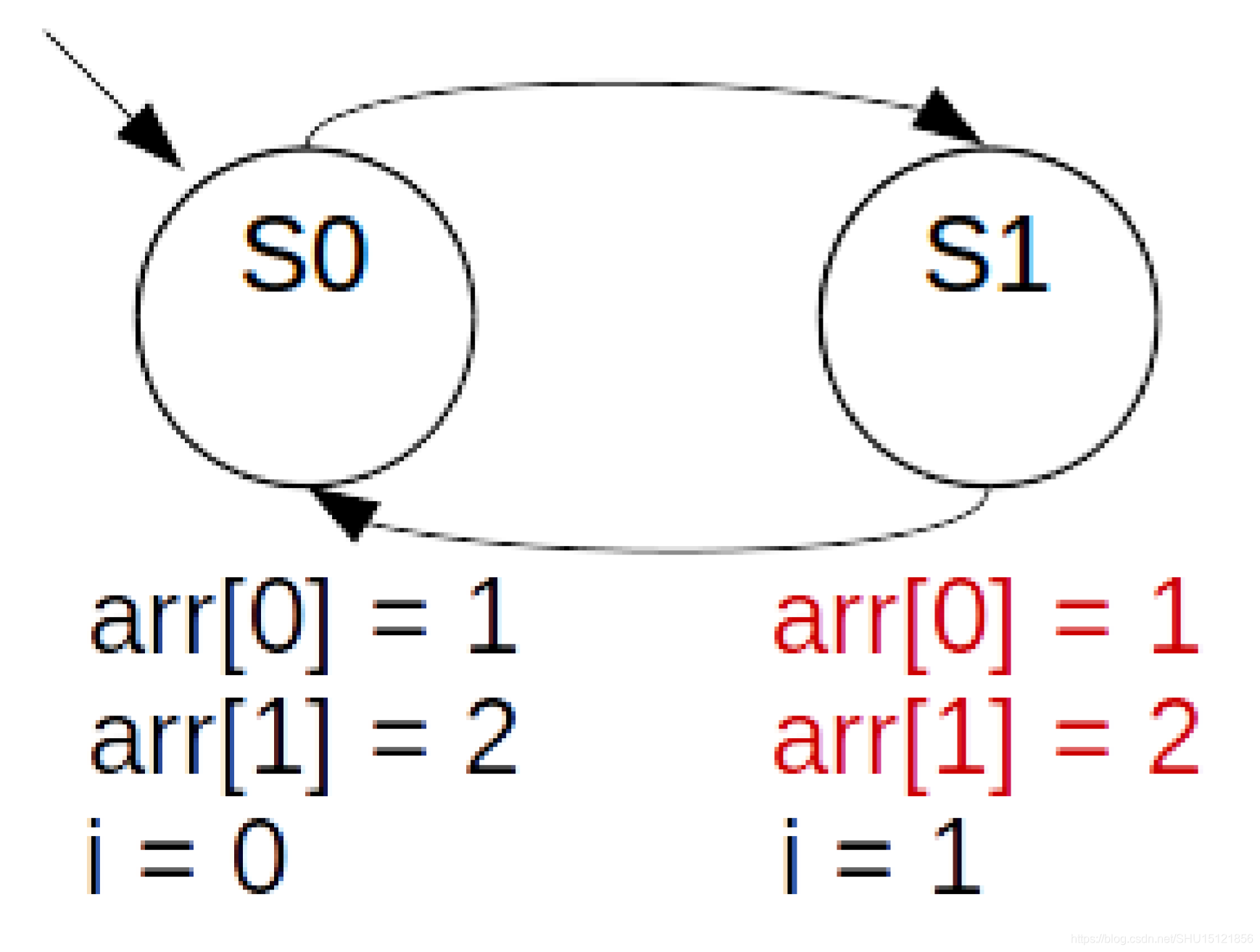

中的两个数交换的操作,其状态机模型:
如果想要完成交换,最后一行要改成next(arr[1-i]) = arr[1-i] & next(arr[i]) = arr[i]
,虽然这个语义很别扭。
4 多模块定义
模型里应当有一个主模块main
和若干其它模块,模块(MODULE
)可以在其他模块的VAR
中被例化成一个变量,然后使用.
操作符来访问例化的模块中的变量。例如,下面定义了从0到9的循环计数器的模块,然后在主模块中例化了两个该模块并进行加法运算:
MODULE counter
VAR
out: 0..9;
ASSIGN
next(out) := (out + 1) mod 10;
MODULE main
VAR
m1 : counter;
m2 : counter;
sum: 0..18;
ASSIGN
sum := m1.out + m2.out;

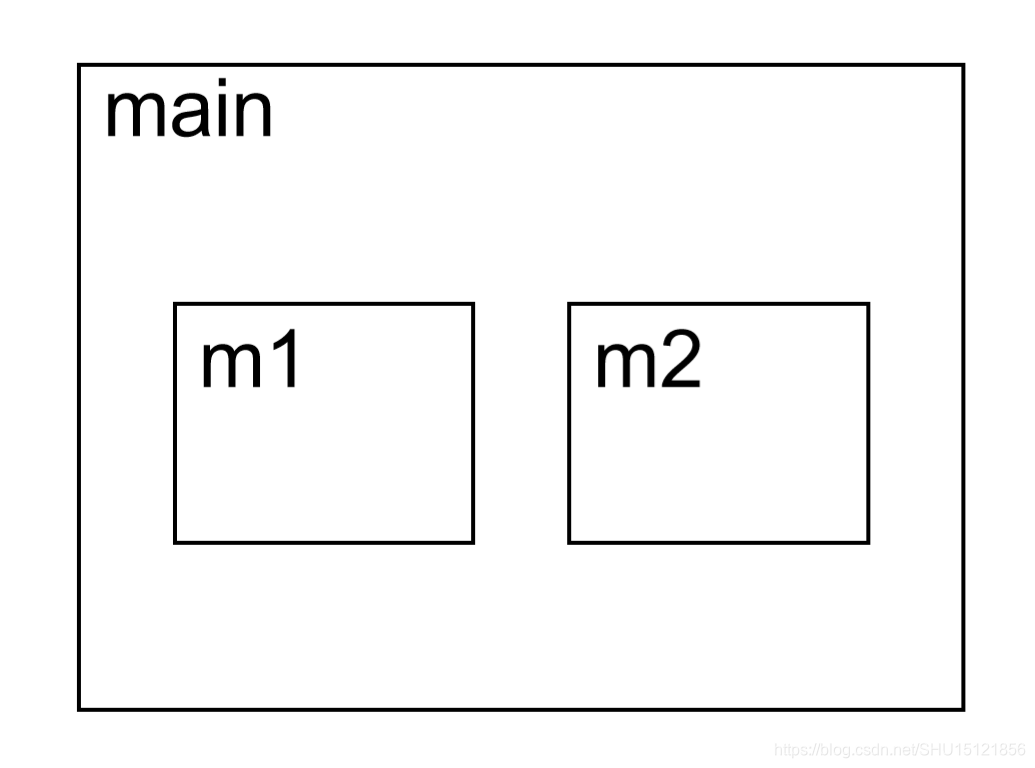

这个例化结构的概念图如下:
模块就可以理解成进程模板的概念,所以是可以有构造结构的,在模块声明的地方可以写构造器(比如可以写MODULE counter(in)
),然后模块例化时候可以传参数(比如可以写VAR m1 : counter(m2.out);
),参数是以引用的形式传递到模块内部的。
5 多模块构型
这里的构型(Composition) 指的是不同的例化模块之间“向后继转移”这件事是同步的还是异步的。
5.1 同步
下面是一个红绿蓝三色轮换的模型:
MODULE cell(input)
VAR
val : {red, green, blue};
ASSIGN
next(val) := input;
MODULE main
VAR
c1 : cell(c3.val);
c2 : cell(c1.val);
c3 : cell(c2.val)

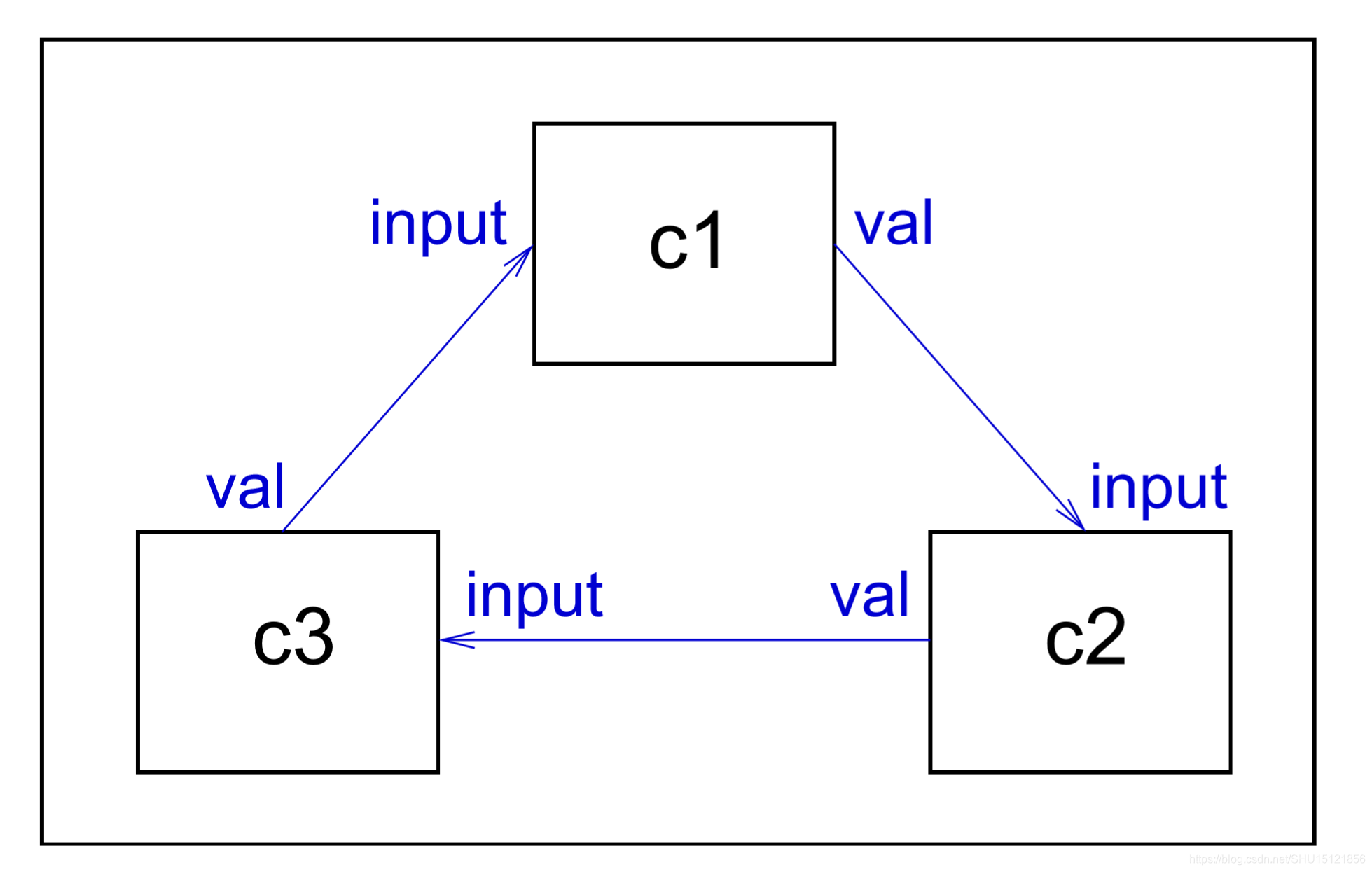

这个例化结构的概念图如下:
在默认情况下,所有的例化模块之间是同步的,也就是说所有的模块都会一起往后转移一步。

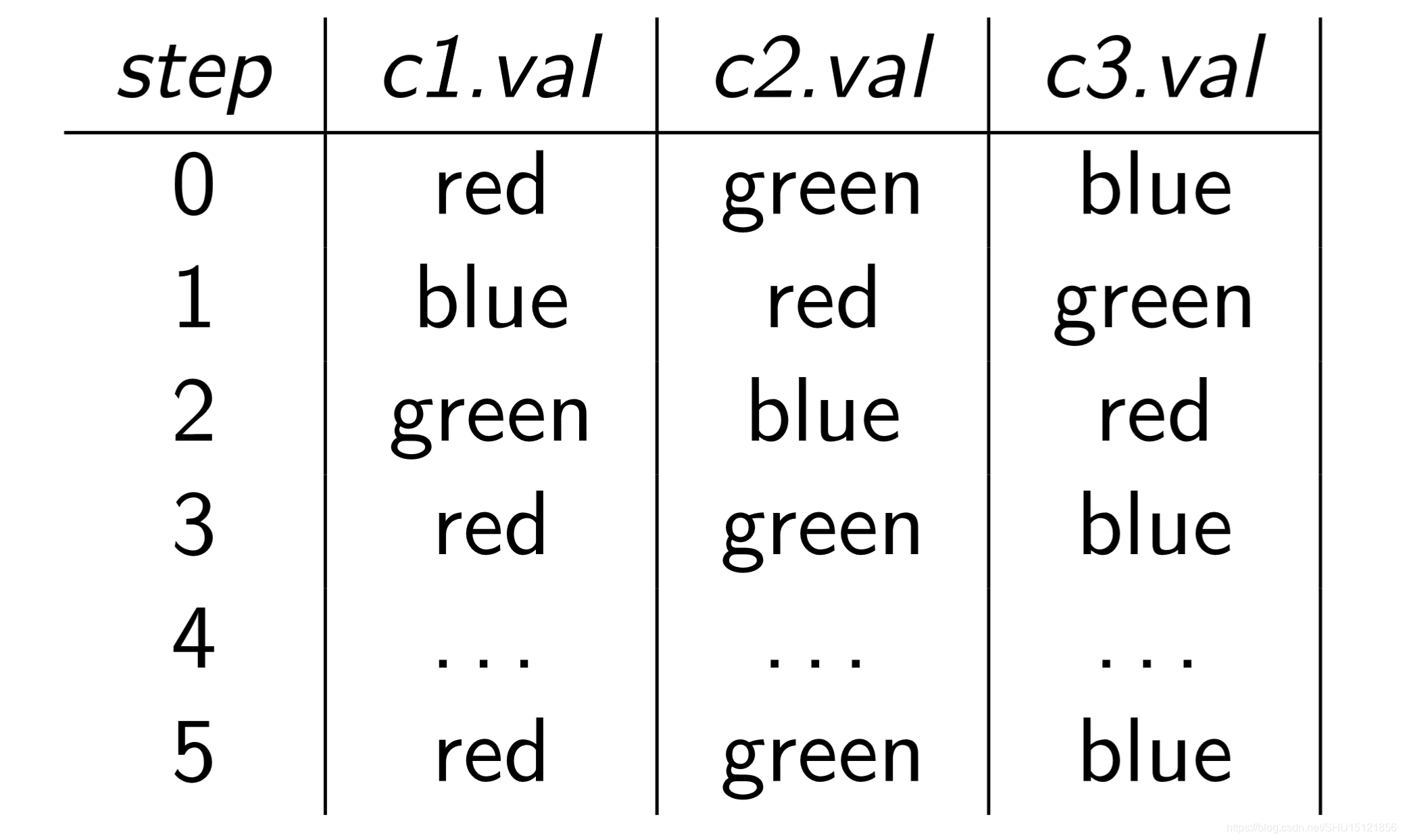

上面的例子每一步执行完的状态trace如下:
5.2 异步
如果要让不同的例化模块的转移动作是异步进行的,可以用关键字来指明一下,比如对于上面的模型,要改成:
MODULE cell(input)
VAR
val : {red, green, blue};
ASSIGN
next(val) := input;
FAIRNESS running
MODULE main
VAR
c1 : process cell(c3.val);
c2 : process cell(c1.val);
c3 : process cell(c2.val);
异步模型关键就是要在例化的地方加上process
标记,每个process
在运行时都会有一个独立的运行时布尔变量,仅当这个布尔变量置为TRUE
时这个process
才会向后执行。
注意模型里的FAIRNESS running
,这表示采用公平调度策略,保证其process
获得运行的机会是公平的。

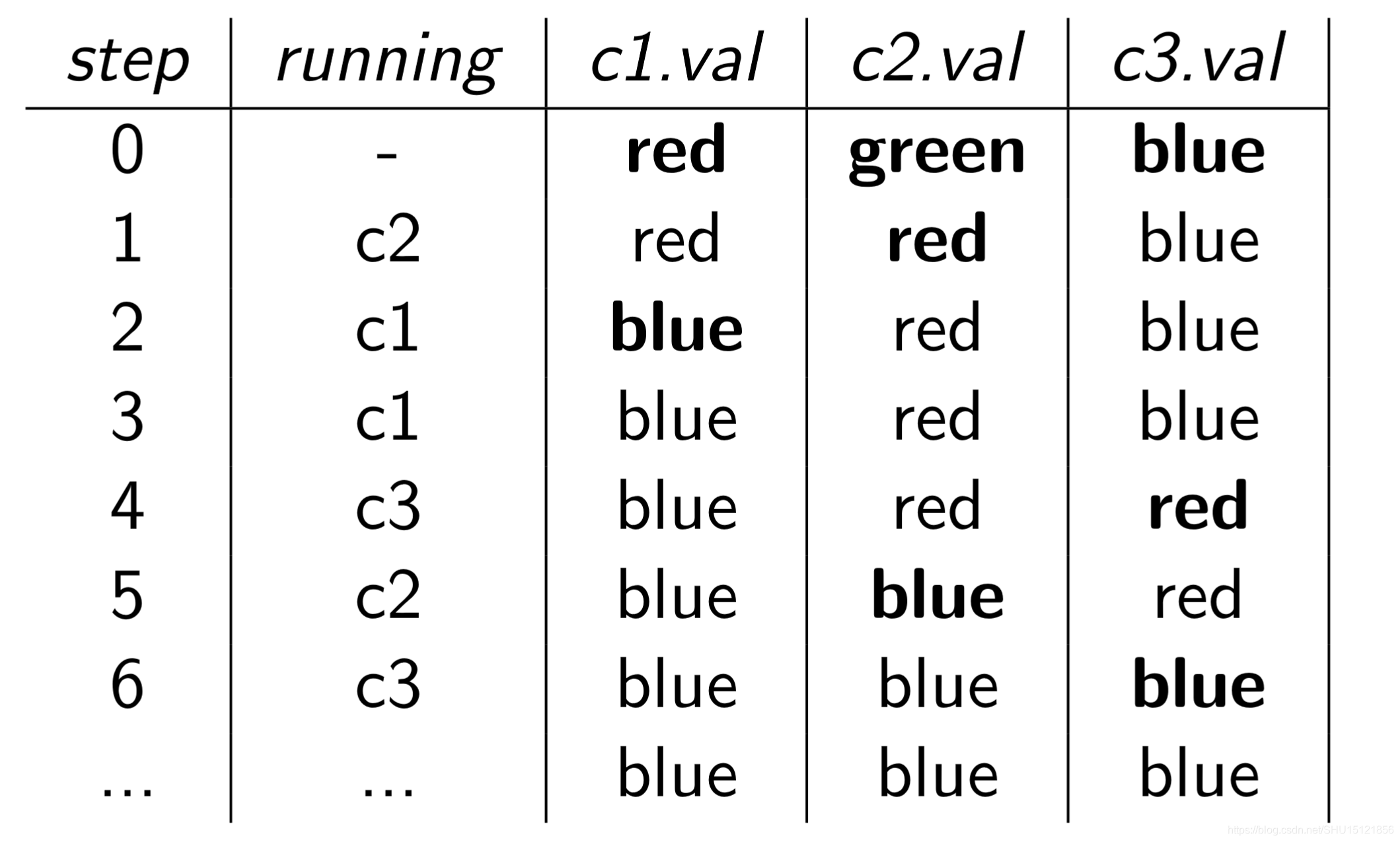

上面的例子每一步执行完的可能的状态trace如下(加粗的地方process
发生了状态转移):
注意,process
标记在nuXmv里已经弃用了,不会再维护了。
6 例子:四位加法器
四位加法器模型定义如下:
-- 一位加法器模块(位1,位2,进位输入)
MODULE bit-adder(in1, in2, cin)
VAR
sum : boolean; -- 加法结果
cout : boolean; -- 进位输出
ASSIGN
next(sum) := (in1 xor in2) xor cin; -- 异或就是不进位加法
next(cout) := (in1 & in2) | ((in1 | in2) & cin); -- 求进位,其实就是看in1/in2/cin里有没有两个TRUE
-- 四位加法器模块(位数组1,位数组2)
MODULE adder(in1, in2)
VAR
-- 最低位,就是两个最低位组成的一加法器模块,因为是最低位,所以来自上一位的进位是FALSE
bit[0] : bit-adder(in1[0], in2[0], FALSE);
-- 只要不是最低位,都要把上一位的进位输出搞进来
bit[1] : bit-adder(in1[1], in2[1], bit[0].cout);
bit[2] : bit-adder(in1[2], in2[2], bit[1].cout);
bit[3] : bit-adder(in1[3], in2[3], bit[2].cout);
DEFINE
-- 这里的sum和overflow只计算不声明,是输出变量
sum[0] := bit[0].sum;
sum[1] := bit[1].sum;
sum[2] := bit[2].sum;
sum[3] := bit[3].sum;
overflow := bit[3].cout;
-- 主模块
MODULE main
VAR
-- 给四位加法器用的两个四位比特数组
in1 : array 0..3 of boolean;
in2 : array 0..3 of boolean;
-- 四位加法器模块例化
a : adder(in1, in2);
ASSIGN
-- 因为模块例化的构造器是传引用的,所以结果会自己算和更新,这里的next还是自己
next(in1[0]) := in1[0];
next(in1[1]) := in1[1];
next(in1[2]) := in1[2];
next(in1[3]) := in1[3];
next(in2[0]) := in2[0];
next(in2[1]) := in2[1];
next(in2[2]) := in2[2];
next(in2[3]) := in2[3];
DEFINE
-- 这三个是输出变量,op1是操作数1的十进制值,op2是操作数2的十进制值,sum是经过四位加法器加法后的十进制值
op1 := toint(in1[0]) + 2*toint(in1[1]) + 4*toint(in1[2]) + 8*toint(in1[3]);
op2 := toint(in2[0]) + 2*toint(in2[1]) + 4*toint(in2[2]) + 8*toint(in2[3]);
sum := toint(a.sum[0]) + 2*toint(a.sum[1]) + 4*toint(a.sum[2]) + 8*toint(a.sum[3]) + 16*toint(a.overflow);
进入nuXmv的交互Shell:
nuxmv -int
读取模型文件:
nuXmv > read_model -i addr.smv
将模型展平:
nuXmv > flatten_hierarchy
对变量编码:
nuXmv > encode_variables
构建模型:
nuXmv > build_model
随机选取模型的初始状态,并显示详细信息:
nuXmv > pick_state -v -r
Trace Description: Simulation Trace
Trace Type: Simulation
-> State: 1.1 <-
in1[0] = FALSE
in1[1] = TRUE
in1[2] = FALSE
in1[3] = TRUE
in2[0] = FALSE
in2[1] = FALSE
in2[2] = TRUE
in2[3] = FALSE
a.bit[0].sum = FALSE
a.bit[0].cout = FALSE
a.bit[1].sum = FALSE
a.bit[1].cout = TRUE
a.bit[2].sum = FALSE
a.bit[2].cout = TRUE
a.bit[3].sum = FALSE
a.bit[3].cout = TRUE
sum = 16
op2 = 4
op1 = 10
a.overflow = TRUE
a.sum[3] = FALSE
a.sum[2] = FALSE
a.sum[1] = FALSE
a.sum[0] = FALSE
模拟执行,设定只转移5次(所以trace上有6个状态),并显示详细信息:
nuXmv > simulate -v -k 5
******** Simulation Starting From State 1.1 ********
Trace Description: Simulation Trace
Trace Type: Simulation
-> State: 1.1 <-
in1[0] = FALSE
in1[1] = TRUE
in1[2] = FALSE
in1[3] = TRUE
in2[0] = FALSE
in2[1] = FALSE
in2[2] = TRUE
in2[3] = FALSE
a.bit[0].sum = FALSE
a.bit[0].cout = FALSE
a.bit[1].sum = FALSE
a.bit[1].cout = TRUE
a.bit[2].sum = FALSE
a.bit[2].cout = TRUE
a.bit[3].sum = FALSE
a.bit[3].cout = TRUE
sum = 16
op2 = 4
op1 = 10
a.overflow = TRUE
a.sum[3] = FALSE
a.sum[2] = FALSE
a.sum[1] = FALSE
a.sum[0] = FALSE
-> State: 1.2 <-
in1[0] = FALSE
in1[1] = TRUE
in1[2] = FALSE
in1[3] = TRUE
in2[0] = FALSE
in2[1] = FALSE
in2[2] = TRUE
in2[3] = FALSE
a.bit[0].sum = FALSE
a.bit[0].cout = FALSE
a.bit[1].sum = TRUE
a.bit[1].cout = FALSE
a.bit[2].sum = FALSE
a.bit[2].cout = TRUE
a.bit[3].sum = FALSE
a.bit[3].cout = TRUE
sum = 18
op2 = 4
op1 = 10
a.overflow = TRUE
a.sum[3] = FALSE
a.sum[2] = FALSE
a.sum[1] = TRUE
a.sum[0] = FALSE
-> State: 1.3 <-
in1[0] = FALSE
in1[1] = TRUE
in1[2] = FALSE
in1[3] = TRUE
in2[0] = FALSE
in2[1] = FALSE
in2[2] = TRUE
in2[3] = FALSE
a.bit[0].sum = FALSE
a.bit[0].cout = FALSE
a.bit[1].sum = TRUE
a.bit[1].cout = FALSE
a.bit[2].sum = TRUE
a.bit[2].cout = FALSE
a.bit[3].sum = FALSE
a.bit[3].cout = TRUE
sum = 22
op2 = 4
op1 = 10
a.overflow = TRUE
a.sum[3] = FALSE
a.sum[2] = TRUE
a.sum[1] = TRUE
a.sum[0] = FALSE
-> State: 1.4 <-
in1[0] = FALSE
in1[1] = TRUE
in1[2] = FALSE
in1[3] = TRUE
in2[0] = FALSE
in2[1] = FALSE
in2[2] = TRUE
in2[3] = FALSE
a.bit[0].sum = FALSE
a.bit[0].cout = FALSE
a.bit[1].sum = TRUE
a.bit[1].cout = FALSE
a.bit[2].sum = TRUE
a.bit[2].cout = FALSE
a.bit[3].sum = TRUE
a.bit[3].cout = FALSE
sum = 14
op2 = 4
op1 = 10
a.overflow = FALSE
a.sum[3] = TRUE
a.sum[2] = TRUE
a.sum[1] = TRUE
a.sum[0] = FALSE
-> State: 1.5 <-
in1[0] = FALSE
in1[1] = TRUE
in1[2] = FALSE
in1[3] = TRUE
in2[0] = FALSE
in2[1] = FALSE
in2[2] = TRUE
in2[3] = FALSE
a.bit[0].sum = FALSE
a.bit[0].cout = FALSE
a.bit[1].sum = TRUE
a.bit[1].cout = FALSE
a.bit[2].sum = TRUE
a.bit[2].cout = FALSE
a.bit[3].sum = TRUE
a.bit[3].cout = FALSE
sum = 14
op2 = 4
op1 = 10
a.overflow = FALSE
a.sum[3] = TRUE
a.sum[2] = TRUE
a.sum[1] = TRUE
a.sum[0] = FALSE
-> State: 1.6 <-
in1[0] = FALSE
in1[1] = TRUE
in1[2] = FALSE
in1[3] = TRUE
in2[0] = FALSE
in2[1] = FALSE
in2[2] = TRUE
in2[3] = FALSE
a.bit[0].sum = FALSE
a.bit[0].cout = FALSE
a.bit[1].sum = TRUE
a.bit[1].cout = FALSE
a.bit[2].sum = TRUE
a.bit[2].cout = FALSE
a.bit[3].sum = TRUE
a.bit[3].cout = FALSE
sum = 14
op2 = 4
op1 = 10
a.overflow = FALSE
a.sum[3] = TRUE
a.sum[2] = TRUE
a.sum[1] = TRUE
a.sum[0] = FALSE
