Chapter0 AD如何解决打开3D模式却没有显示3D器件？

https://www.fanyedu.com/content/1344.html

https://www.pcbbar.com/thread-30957-1-1.html

答：AD软件提供了可以查看PCB的3D模式功能，当在3D视图的模式下查看不到3D的器件可能有两种原因：

1. 器件本身没有3D封装

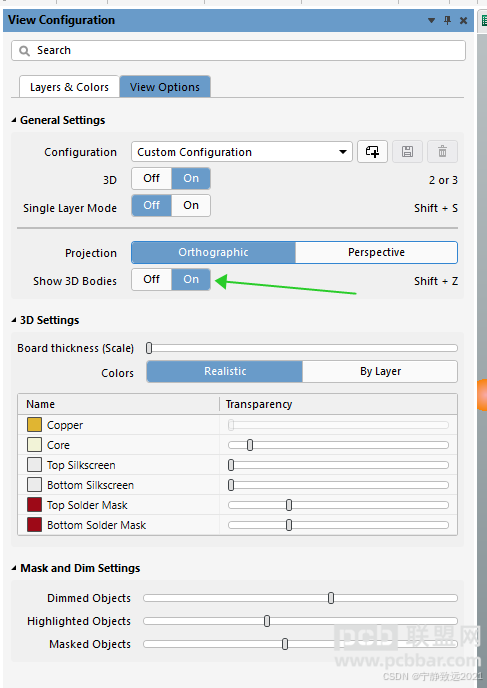

2. 3D封装的显示没有进行打开，利用快捷键L打开View Configuration面板，在View Options选项中将show 3D Bodies选择On 进行打开，如图所示。

在pcb设计的时候有时候PCB中器件有3D封装，可是在3D模式下器件却没有显示3D。造成这样的原因可能是我们显示3D封装的开关没打开。

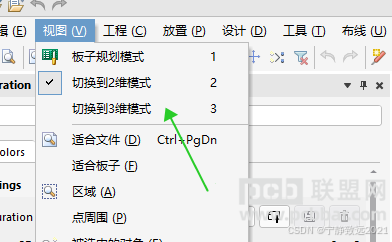

第一步先执行菜单命令视图-3D模式

第二步：使用快捷键L打开view面板，将show 3D bodies开关进行打开即可

Chapter1 【Altium Designer】AD18 导入3D模型

原文链接：https://blog.csdn.net/qq_43328313/article/details/106927113

导入3D模型
打开 AD 软件，进入 PCB 库

快捷键 P + B，注意把输入法调成英文输入（按下Shift）
之后 按下 Tab 键 选择属性，Generic → \to→ Embed Model → \to→ Choose
选择模型的路径

放置完成后，切换3D视图（按下数字3即可）


快捷键2 和 3 分别用来切换2D和3D显示模式。

Chapter2 AD如何准确放置元器件的3D封装模型

原文链接：https://blog.csdn.net/sinat_25400221/article/details/93158644

有些元器件3D模型需要完全准确的放置，这样可以有效的看出实物之间是否有干涉，避免生产出的实物发生相互碰撞无法安装的情况。比如放置接插件，每个接插件之间有2mm左右的距离，准确的放置非常有必要。而且可以在接插件空白的地方准确放置电阻，避免与接插件接触。

通过放置所有元器件的三维模型，包括接插件，以及外壳的3D模型。可以在前期看到最终产品效果。检查每个元器件之间，以及元器件与外壳之间是否有碰撞。

主要还是用到一个tool-3Dbodyplacement工具。

tool-3Dbodyplacement- add snap point 来添加

1、顶点参考点

tool-3Dbodyplacement- add snap point 来添加 通过消息行可以看出此时命令的状态。

2、中点添加方法

tool-3Dbodyplacement- add snap point 模式下，按空格键切换选中点模式，消息框会有提示。在这个模式下选择两个点会自动生产中点坐标。

3、tool-3Dbodyplacement-position 3D body 来移动3D

4、对准焊盘的原点

一般以元器件原点作为参考点， 在放置3D模型过程中，按快捷键J-Reference 选择参考点。

5、tool-3Dbodyplacement -set body height

一般我们会选用其中的bodysurface，距离设置为0.实现比放置在PCB板面上。

可以设置高度，用来微调3D模型与焊盘之间的距离尺寸。

6、tool -3Dbodyplacement- remove snap point

在对准以后，为了在三维图上更加美观，需要去掉参考点的显示，通过此命令可以去掉参考点坐标。

PS：通常画元器件封装时候要把原点规定好，如果原点放置的不够理想，可以通过Edit -set reference 来重新设置。然后再来进行对准操作。

参考文献：

http://bbs.eeworld.com.cn/thread-615160-1-1.html

关于在PCB板子上装配外壳，大概流程与上述相似，需要注意重新设置坐标原点即可。
