首先我也是名小白，借鉴了一些别人的经验和自己的总结，我只举个历程示范一下，高手勿喷。

希望跟我碰到一样问题的小伙伴参考一下。

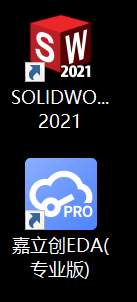

需要准备的工具：

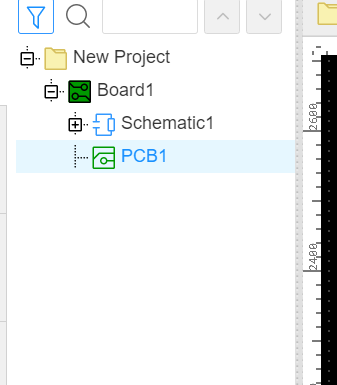

1.在立创EDA中（专业版）新建个空白工程，

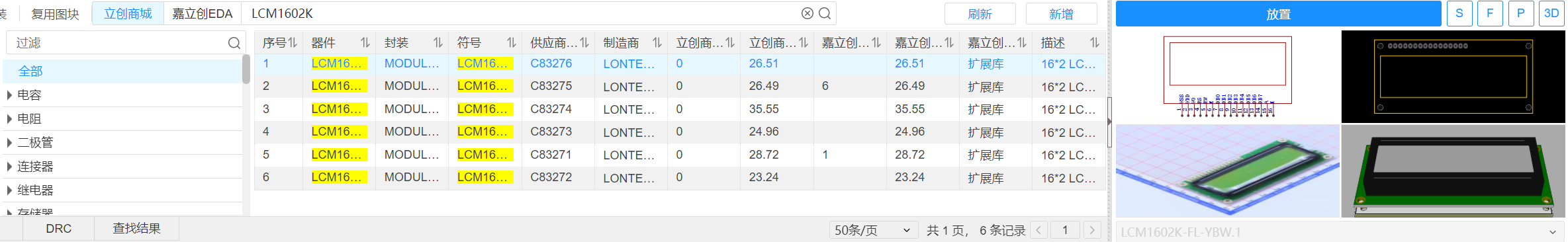

2,。找到想要的封装模型

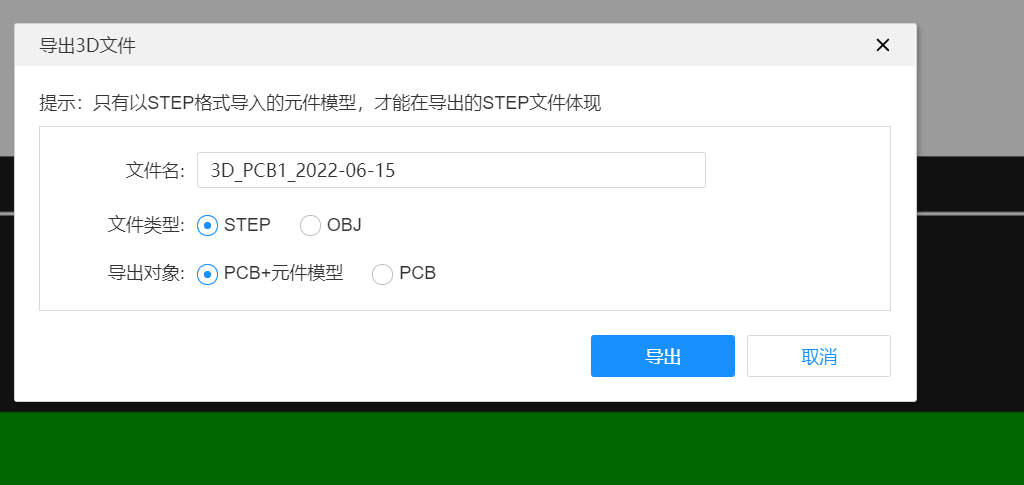

3.导出3D模型



 4.使用soildworks 打开

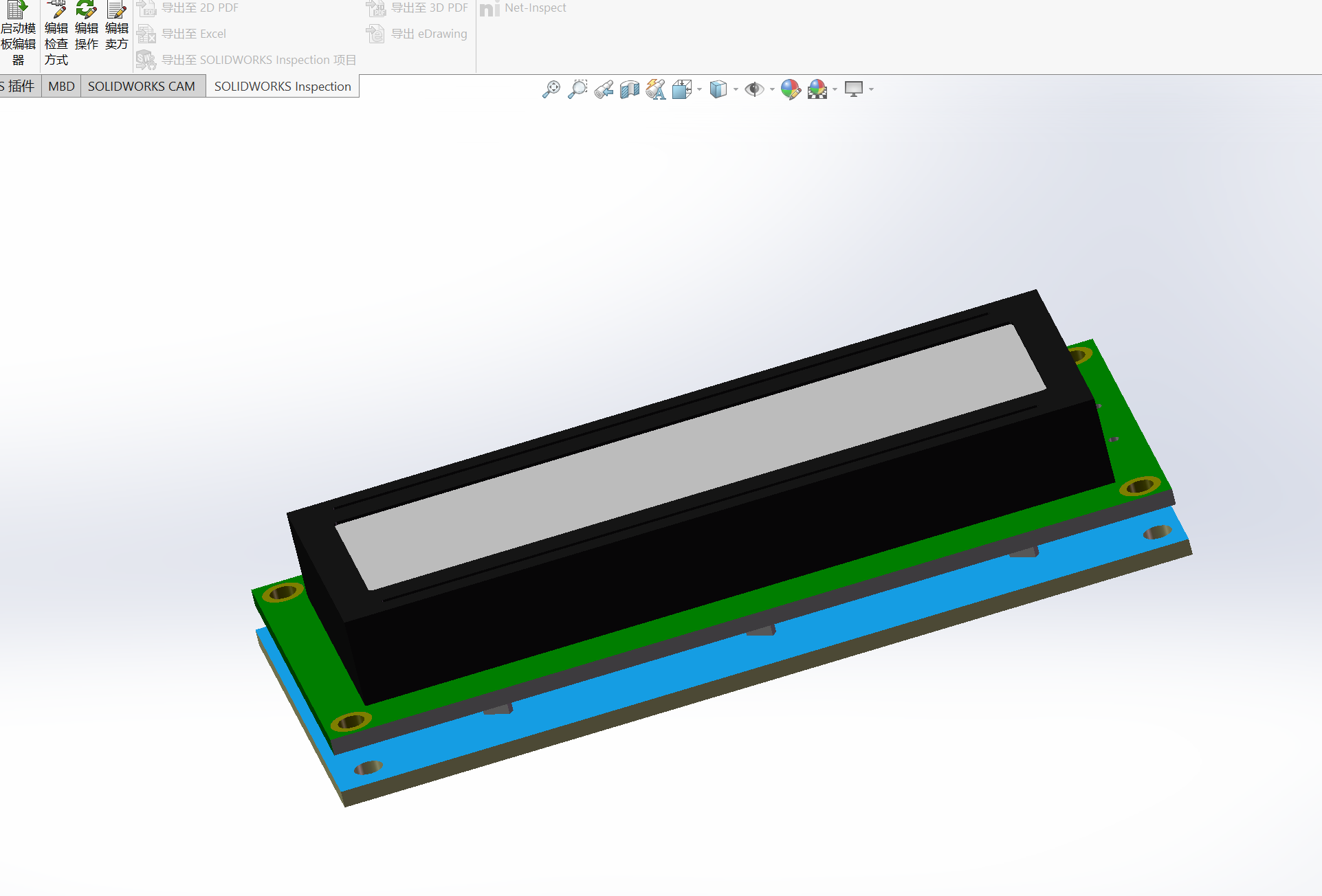

 5，打开的目的是去掉PCB板层

 6.右击选择隐藏（小眼睛），这时就看不到了

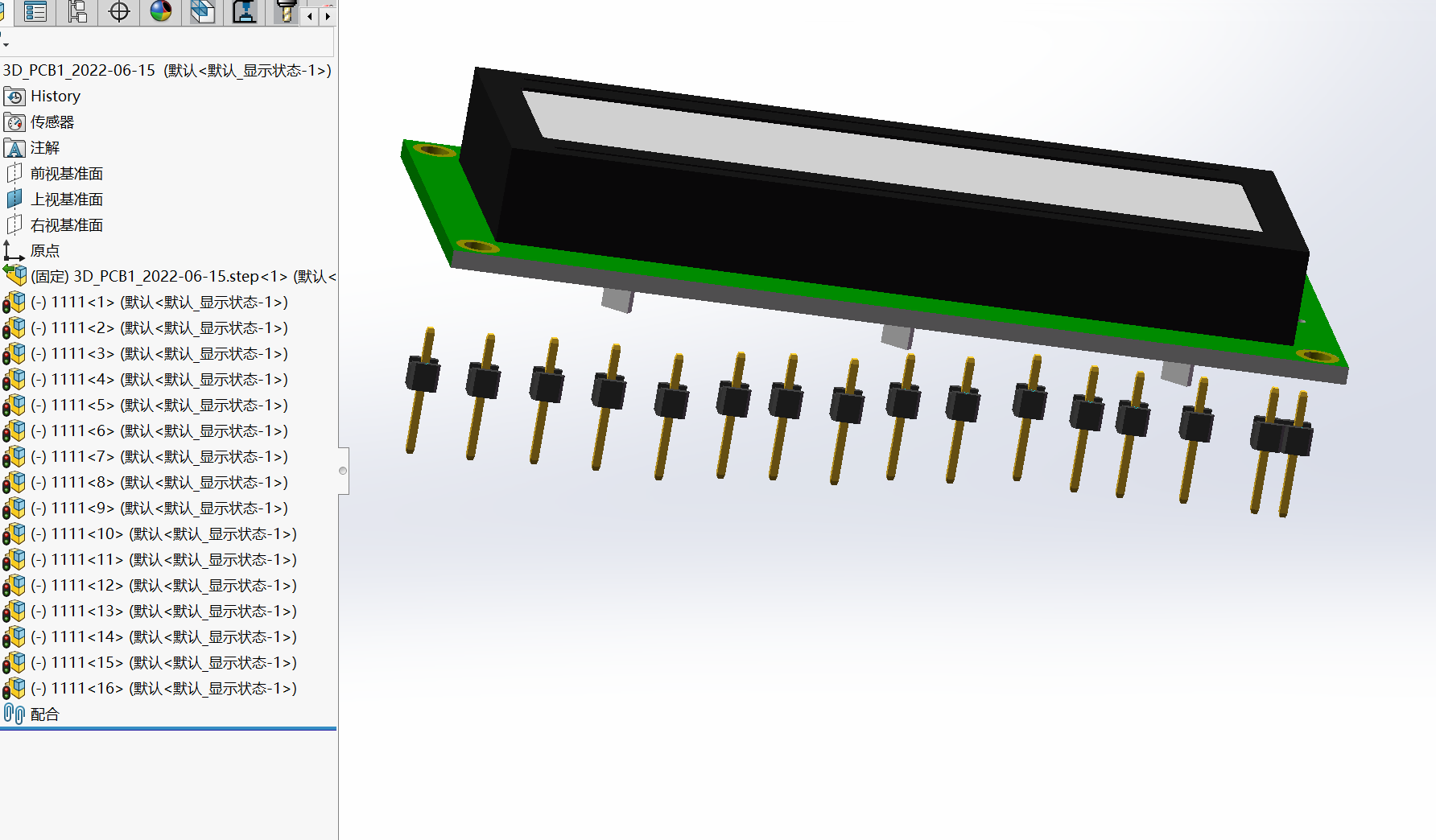

7，当然也可以适当修改模型，比如说加入插针

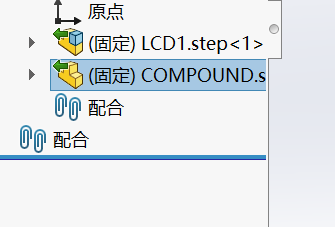

8，使用配合

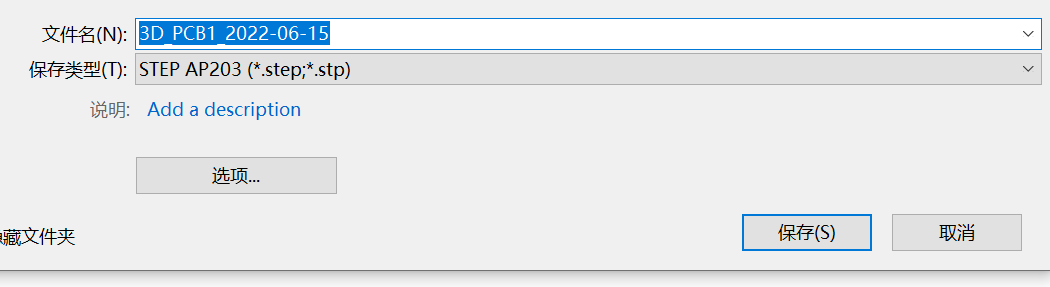

 9，保存的格式

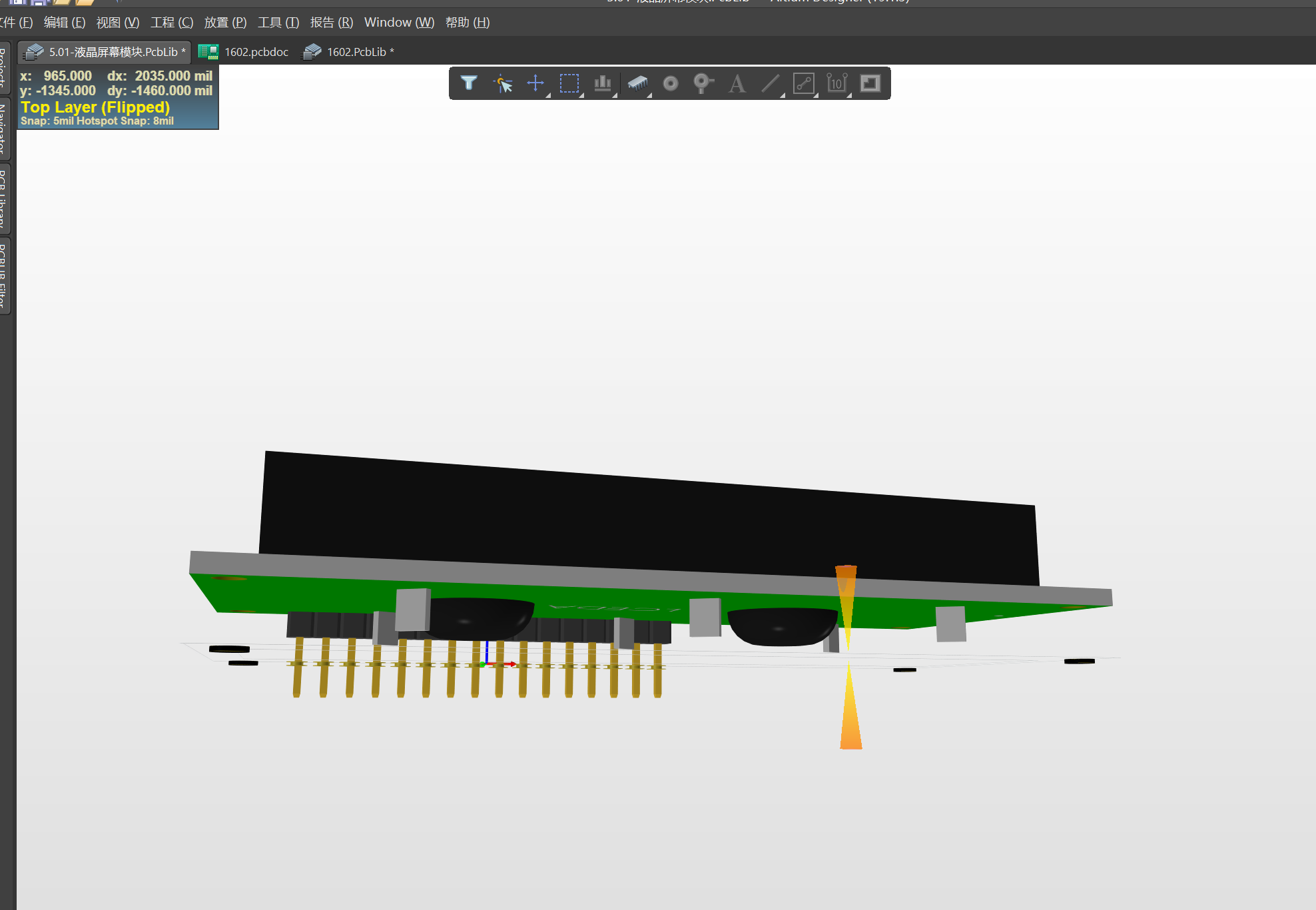

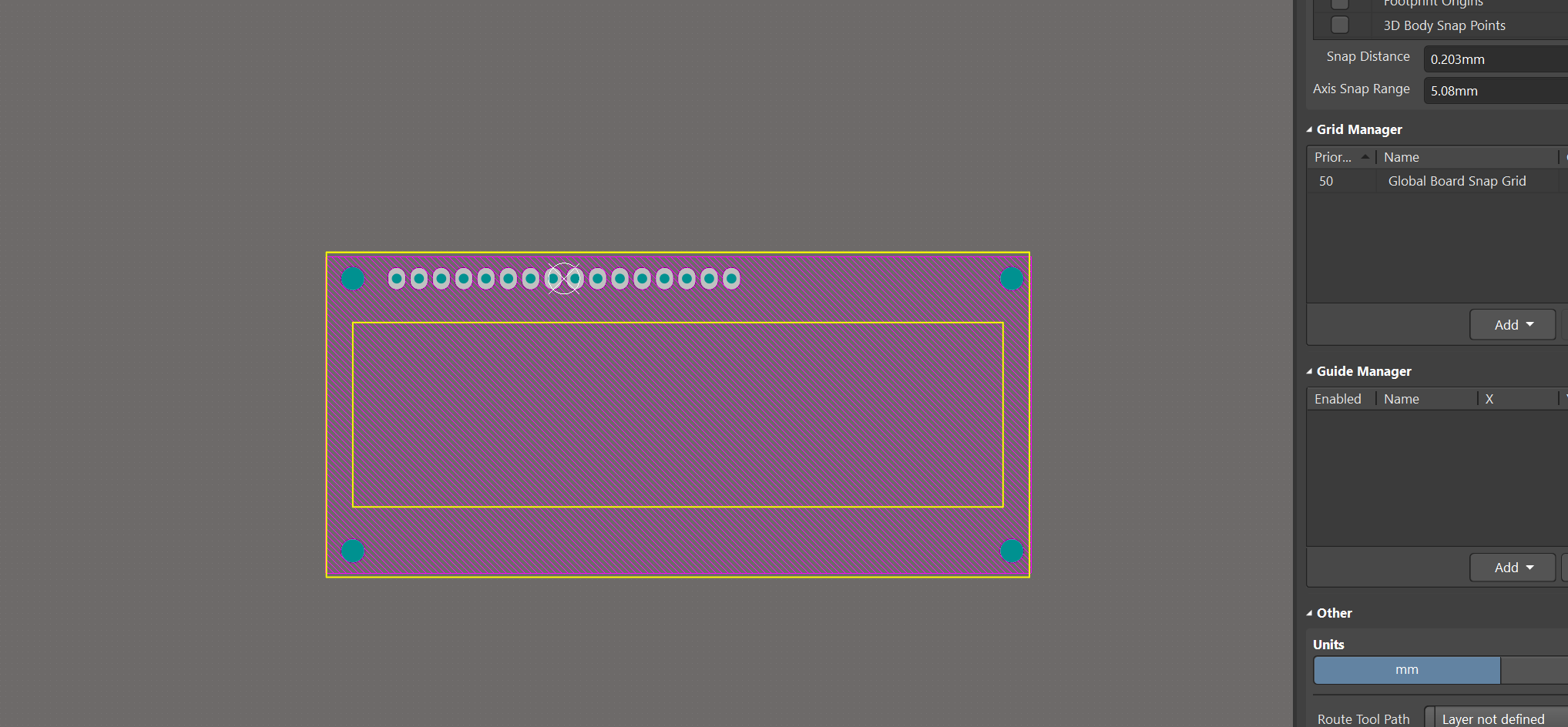

10.导入AD查看

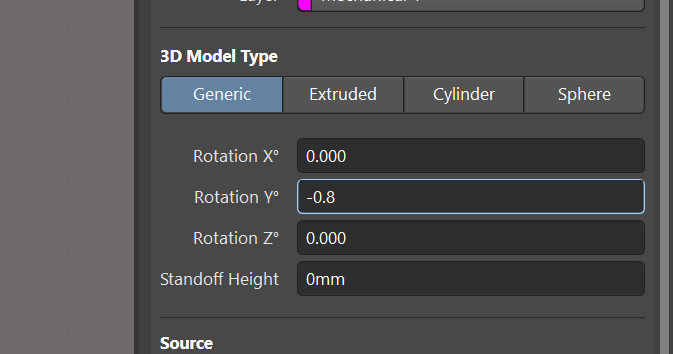

 11.因为去掉了PCB 所以还要下调1mm,板厚，具体因模型而定，





 剩下的大家都会了  就这样吧  早晨还没吃饭呢  折腾了半天。
