这个德州ti真的不当人，原理图难找就算了，手册全英文就算了，软件功能复杂也没资源学习我也忍了，网上资源少我也认了，他喵的官方教程本来就没多少，结果他教我的下载烧录方式还有问题服了！！！！！！

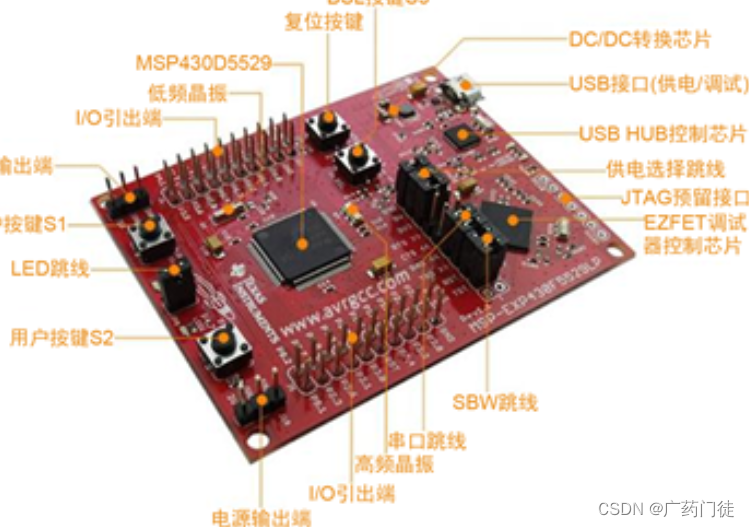

你现在看到的就是官方一样的接线方式，你下载时是不是就想按照他这个跳线帽来接，那就大错特错了

我的错误总结：

1.    5v和3.3v跳线帽不能一起接！！！！！！！

我也不知道为什么，我一接上去差点芯片烧没了，…………………………

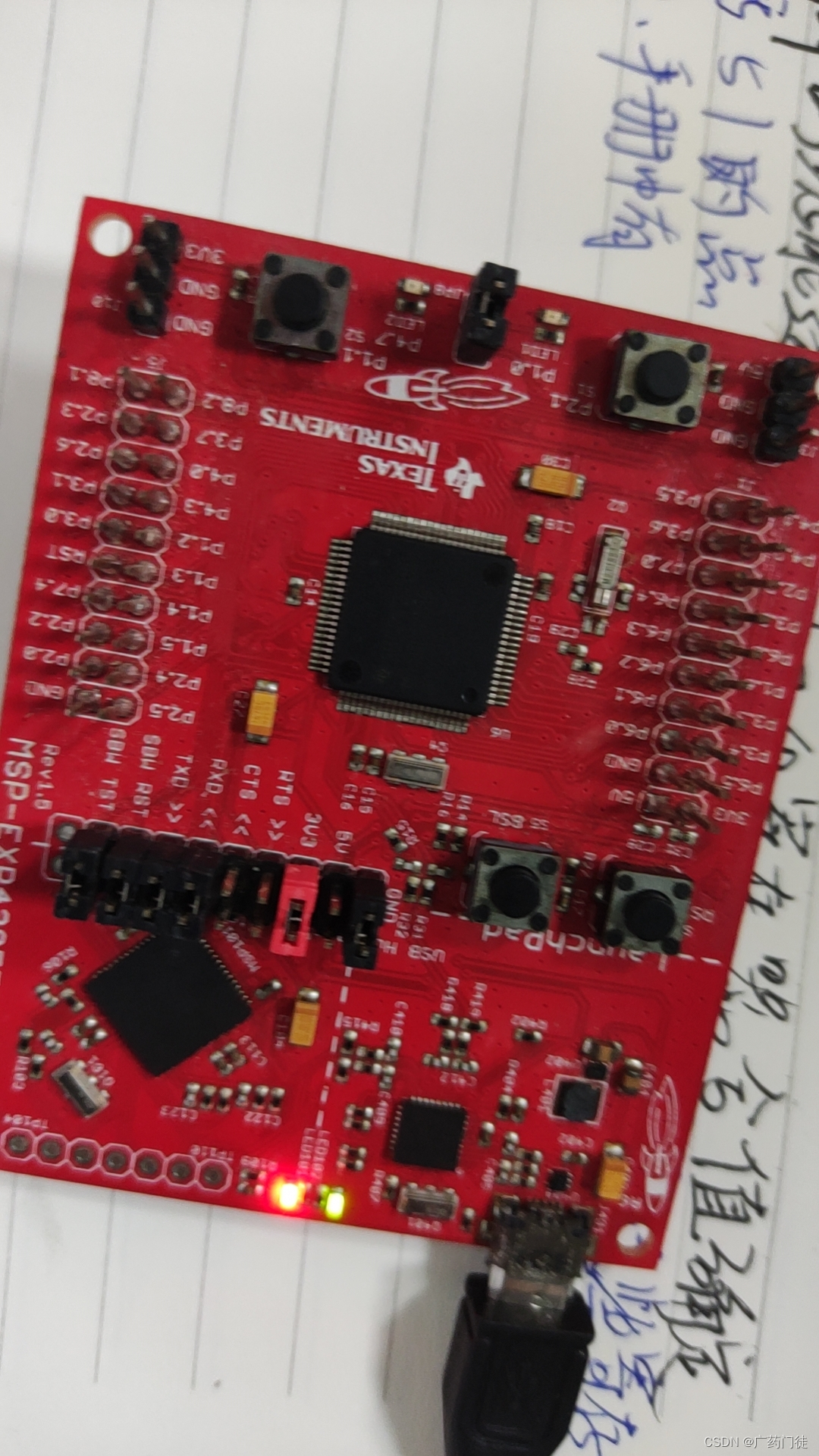

我尝试了几小时，得出下面的接线才正常

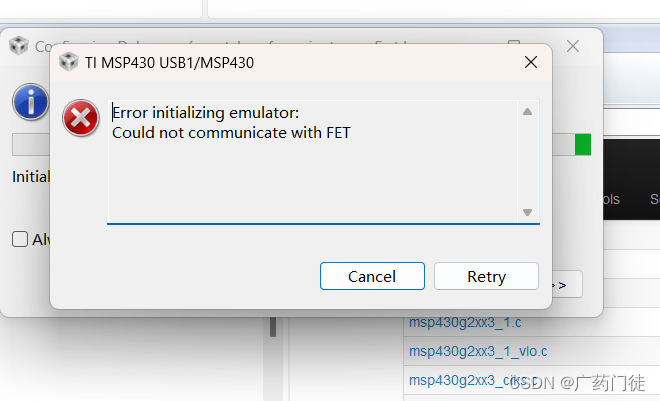

2.它算然说具有所谓德州自己的下载电路和仿真电路，但是这种电路首先学习的资源很少，我根本不知道他的报错是什么意思。

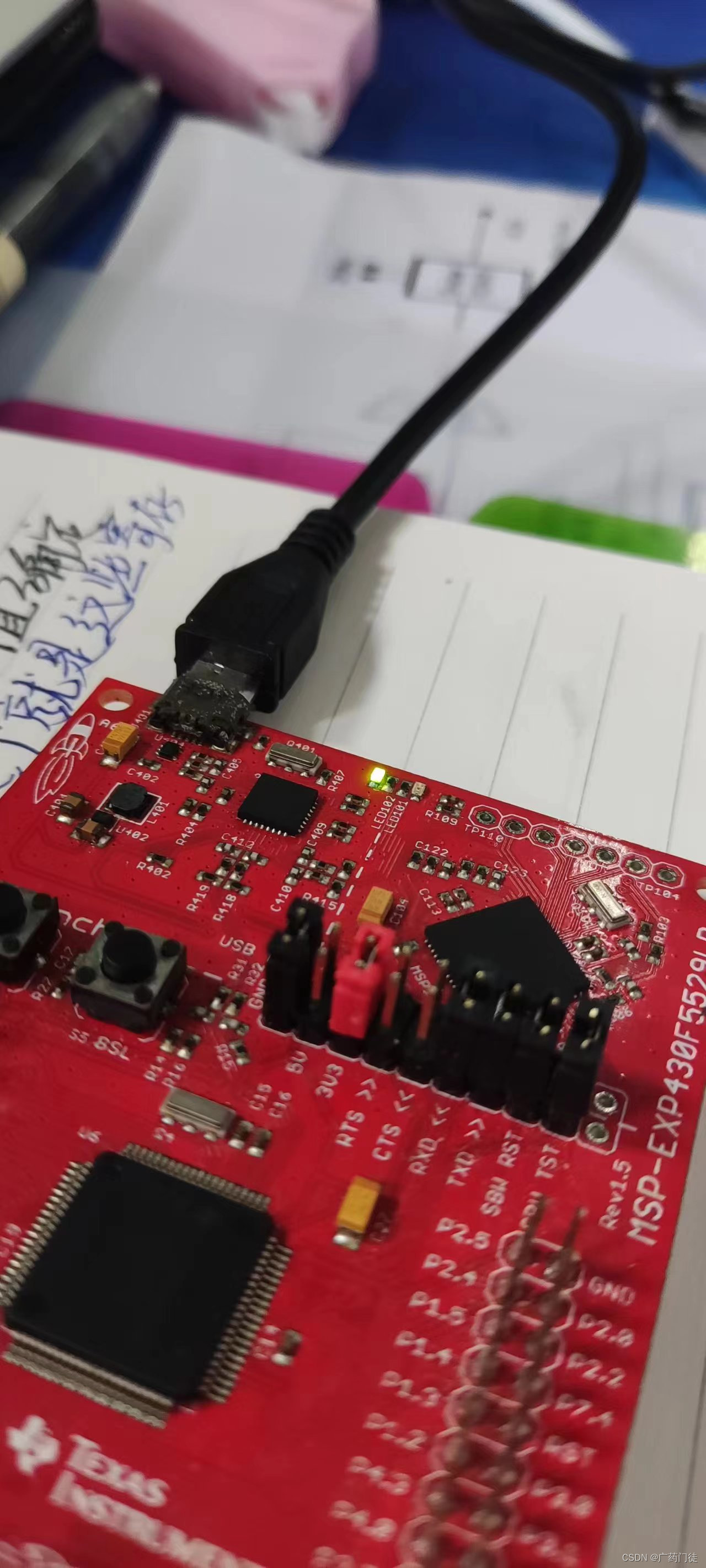

经过几十分钟尝试，他的红灯亮时，你要重新拔线再插线，等恢复一个黄灯亮时才能正常烧录

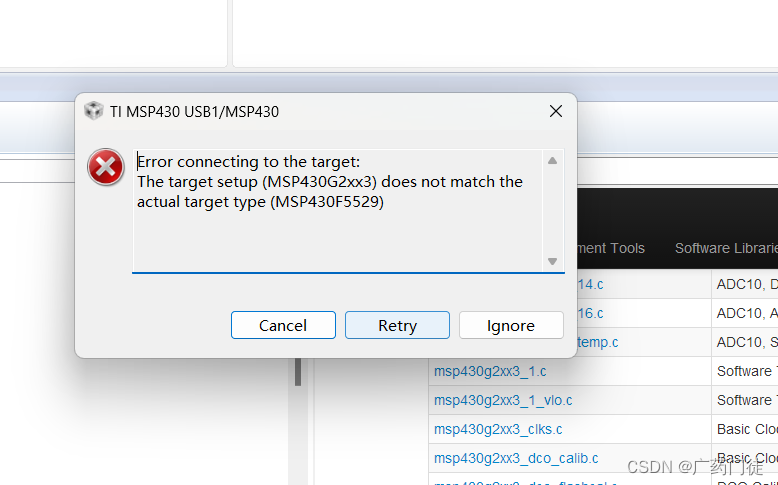

3.它的仿真电路比传统的ch340有个好处，他能向电脑发送芯片型号，如果你的芯片不一样他就会报错，如果没出现这个提示又安装失败你就要考虑上面所讲的接跳帽是否接错导致芯片没被供电才错误
