本设计是32单片机的多功能电子语音时钟设计，主要实现以下功能：

1.通过OLED显示时间，日期，温度，湿度等信息
2.到达整点时能够语音播报时间和温湿度
3.可通过按键使语音模块播报时间和温湿度
4.可通过按键调整当前时间；

标签：STM32、TTS语音播报模块、DS1302时钟芯片、DHT11温湿度检测模块

题目扩展：数字时钟系统、智能闹钟

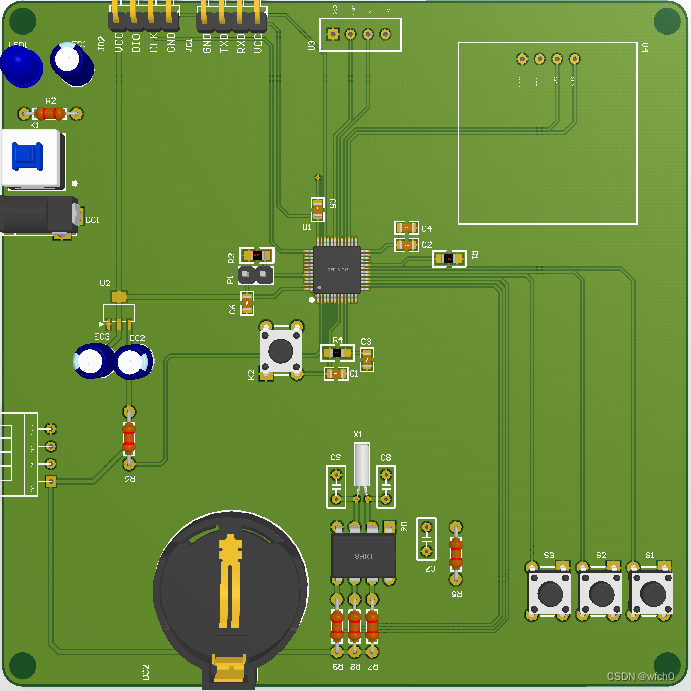

效果图：

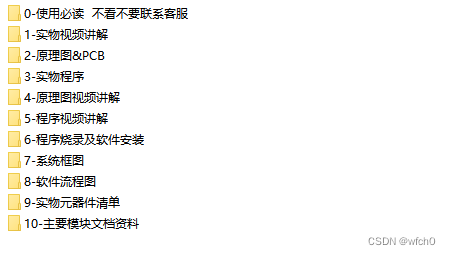

总体资料：

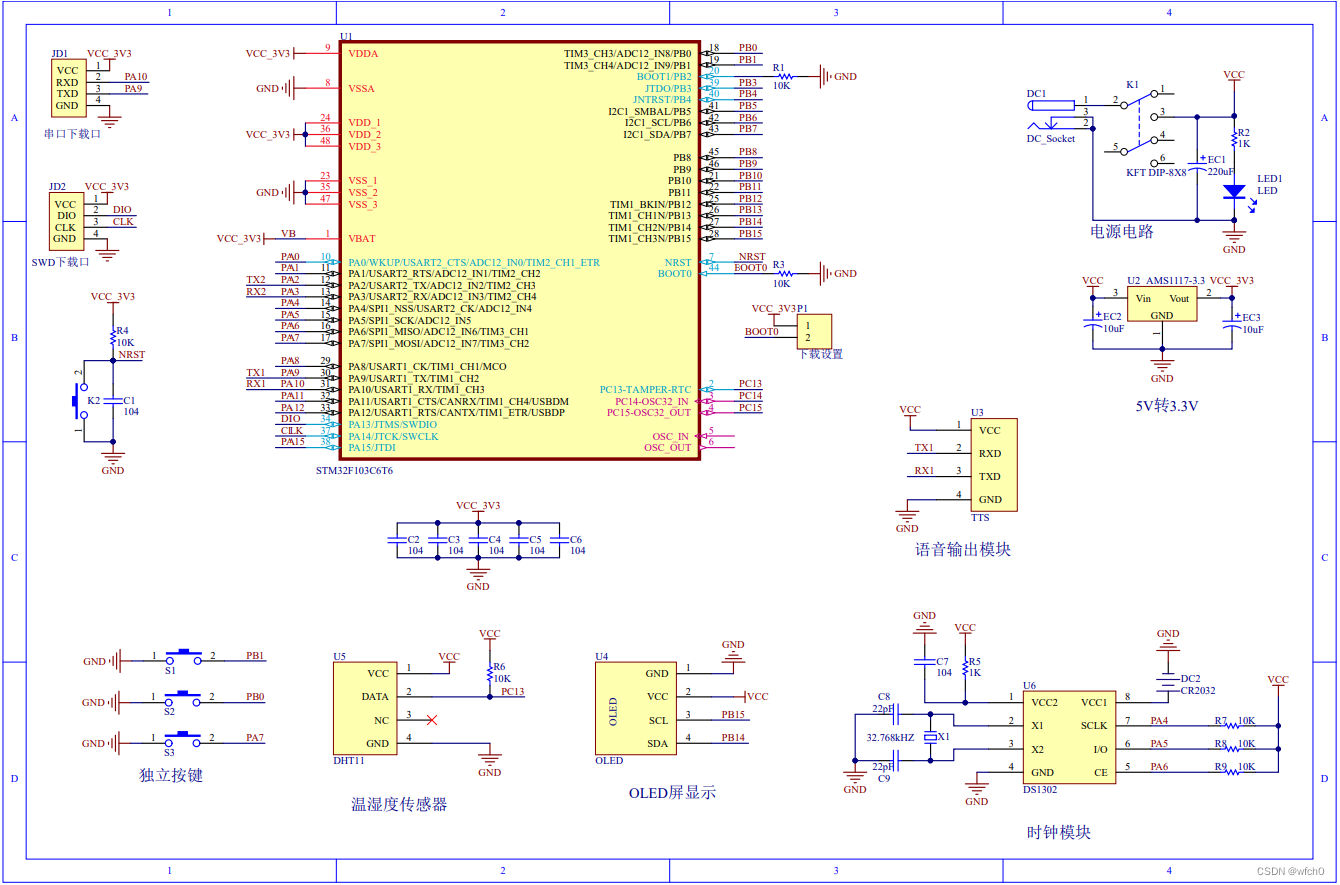

原理图：

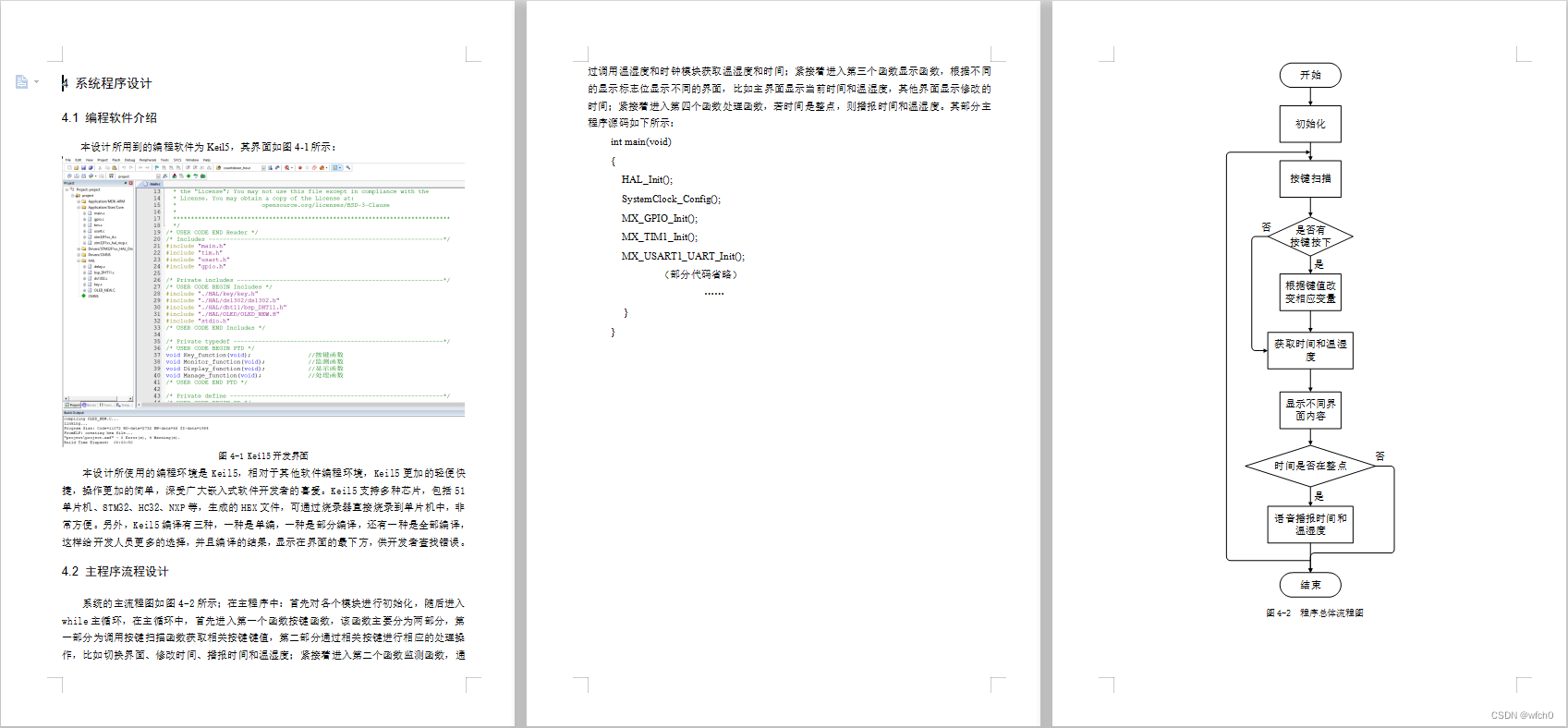

软件设计流程：

系统框图：

本设计以STM32F103C6T6单片机为核心控制器，加上其他的模块一起组成基于32单片机的多功能电子语音时钟的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32F103C6T6单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由四部分组成，第一部分是DHT11温湿度检测模块，通过该模块检测当前的温湿度；第二部分是DS1302时钟模块，通过该模块获取当前的时间；第三部分是独立按键，通过三个独立按键进行切换界面、修改时间和语音播报时间、温湿度；第四部分是供电电路，给整个系统进行供电。输出由两部分组成，第一部分是OLED显示模块, 在主界面时显示当前的温湿度和时间，其他界面显示设置的时间；第二部分是TTS语音播报模块，可通过按键进行播报时间和温湿度，整点时也会播报时间和温湿度。
