引言

在 PCB 设计中，有时候需要在电路板上添加非圆形的孔或槽（Slot），例如用于保证爬电距离、散热、机械安装、连接器固定或插拔结构等。本文将详细介绍如何在Allegro 中为 PCB 添加开槽区域，并正确输出DFM可识别的光绘文件。

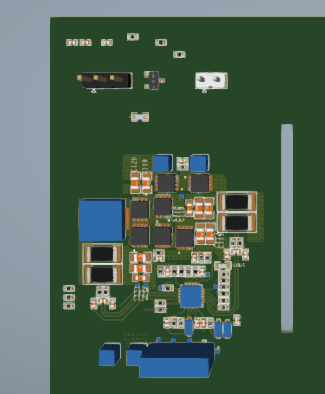

Cadence系列软件中采用虚拟Board Geomtry --> cutout做的槽孔在3D中可以显示出来，实际很可能做不出来，GERBER输出时预览开槽没有(在华秋DFM或者立创等PCB制版厂Gerber中并不能很好地自动识别)

Allegro中正确定义PCB开槽区域

• Cadence系列软件中采用在Board Geomtry --> cutout绘制槽孔，在软件自带的3D视图中可以显示出来，实际可能做不出来(在华秋DFM或者立创等PCB制版厂，通过Gerber文件并不能很好地自动识别出来)

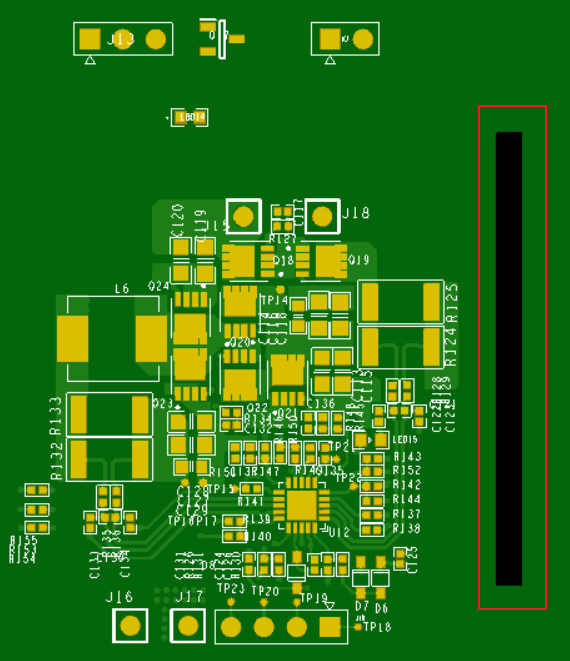

• Board Geomtry --> cutout，shape绘制出开槽区域形状（一般≥1mm宽度）；
• 设置禁止布线区域，Z-Copy 复制开槽区域，到Route Keepout–>All层，并外扩8mil（可自定义板边间距）

输出开槽区域到光绘文件

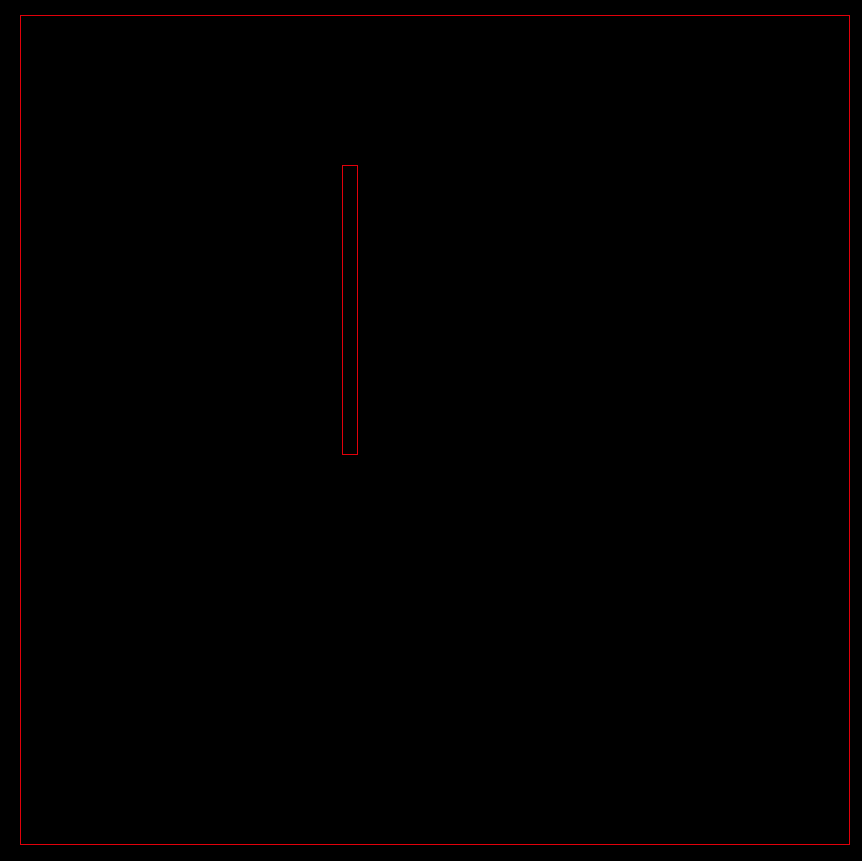

• 需要加工的槽孔与外形一定要放在同一层，且资料中保持唯一的外形层，这样才能被华秋DFM或者立创等PCB制版厂软件自动识别

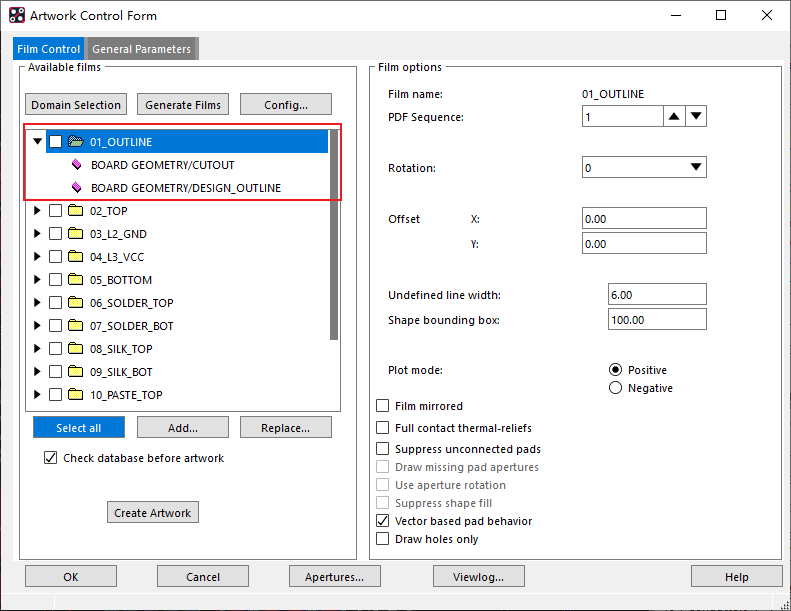

• Artwork单独设置板框层，包含CUTOUT与DESIGN_OUTLINE,这样输出的板框就包含开槽区域（Allegro17版本以上就是DESIGN_OUTLINE用作板框层）。

PS
AltiumDesigner软件中采用虚拟Board cutout绘制槽孔，在软件自带的3D视图中可以显示出来，实际可能做不出来,同样也是需要加工的槽孔还需要复制到板框层与板框在同一层。
