BP，就是后向传播(back propagation)，说明BP网络要向后传递一个什么东西，这个东西就是误差。

而神经网络，就是由神经元组成的网络，所以在考虑BP之前，还不得不弄清楚神经元是什么。

神经元

泛泛地说，神经元，就是一个函数$w(x)$，而且这个函数往往比较友好，可能是一个线性函数，可以表示为

$$w(x)=\sum _i{w}_i{x}_i$$

其中$x_i$为$x$的诸分量，而且这个分量很可能不是一个标量，而是一个数组，甚至矩阵，即多维数组。

神经网络的目的，就是在给定$x,y$的情况下，根据$y=w(x)$求出$w_i$的值。

如果仅仅是这个程度，那么神经元的地位就和矩阵计算发生了重叠，神经网络就直接退化成最小二乘法了，所以神经元在进行线性代数的计算之后，要引入一个非线性的函数；同时考虑到神经元对中心的偏移，所以网络中还要加一个$B$参数，故整体可以表示为

$$w(x)=f(\sum _i{w}_i{x}_i+b_i)$$

这里的$f$是一个非线性函数，一般叫做激活函数，被这个函数一激活，那么平平无奇的矩阵计算，就华华丽丽地变身成了神经元。

这个激活函数并不需要十分复杂，但一般要起到归一化的作用，比如下面将要用到的sigmoid函数

$$\sigma (x)=\frac{1}{1+\exp -x}$$

BP原理及实现

单个神经元虽然组不成网络，但也有一个专门的名称，即单层感知机，可用于数据二分，由于用途单一，所以就不讲了，直接开始多层的BP网络的编写。

那么在书写之前，先声明一下要做的事情。现有一组$x$和一组$y$，我们希望建立一个神经网络$W$，在$x$经过$W$之后，得到的结果$Y$与$y$的差值小于误差要求。

如前文所述，神经网络是由多个神经元组成的，而神经元最重要的两个参数是$W$和$B$，用以完成对函数$y$的拟合，这个拟合的过程，即由$x$得到$Y$的过程，便是前向过程，相应地$W_1$和$B_1$构成的就是前向网络。

而后向过程传递的是误差，这也同样需要神经元的帮助，从而需要另一组神经元$W_2,B_2$，这些参数的初值可以随机选取。考虑到BP网络实现起来非常轻便，故先将代码列在下面，然后再解读其含义

import numpy as np
sigmoid = lambda x : 1/(1+np.exp(-np.array(xs)))

def bpnn(xs, ys, nIter=101, th=0.005, nHide=10):
    W1 = np.random.rand(nHide)
    B1 = np.random.rand(nHide)
    W2 = np.random.rand(nHide)
    B2 = np.random.rand()
    for k in range(nIter):
        Y = []
        for xi,yi in zip(xs,ys):
            L1 = xi*W1-B1                # 隐含层输入数据
            L2 = sigmoid(L1)          #隐含层的输出数据
            Y.append(np.sum(W2*L2) - B2) #模型输出
            err = Y[-1] - yi                # 模型误差
            ##反馈，修改参数
            dB2 = -1*th*err
            dW2 = err*th*L2
            dB1 = W2*L2*(1-L2)*(-1)*err*th
            dW1 = W2*L2*(1-L2)*xi*err*th
            W1 = W1 - dW1
            B1 = B1 - dB1
            W2 = W2 - dW2
            B2 = B2 - dB2
        if k%100==0:
            print(k)
    return Y

bpnn的输入除了将要被拟合的xs,ys之外，还有迭代次数nIter, 学习率th以及神经元的权重个数nHide。

其中，$W_1,B_1,W_2,B_2$便是上文提到的网络参数，前两者用于前向传播，也就是根据$xs$得到$Y$，后两者用于后向传播，就是根据$Y$和$ys$得到误差。

这段程序的核心过程是for xi,yi in zip(xs,ys)中的内容，表示对每一组$x,y$点对进行神经网络的学习，其中$L_1$和$L_2$对应$W_1,B_1$和$W_2,B_2$的两个隐藏层。

数据的流动过程为

x->L1->L2->Y->err

首先第一步，根据当前的$W_1,B_1$计算得到L1，通过激活函数，生成L2，通过L2得到拟合结果Y，通过比对Y和y的值，就可以得到误差err。此为前向传播过程。

接下来就是根据err，来逆推参数的变化量，其基本流程为前向传播的逆过程，第一步得到dB2，其值为

$$\delta B_2=-\theta \ast \sigma$$

其中$\theta ,\sigma$分别对应代码中的th, err，表示根据学习率和误差，对B2参数进行微调。

然后是dW2，值为

$$\delta W_2=\theta \ast \sigma \ast L_2$$

即除了受到误差和学习率的影响之外，也要考虑L2的影响。那么这个值是怎么来的呢？

$$\begin{array}{rl}\sigma & =w_2{L}_2+b_2-y\\ \frac{\partial \sigma }{\partial w_2}& =L_2\end{array}$$

则$\frac{\partial \sigma }{\partial w_2}$相当于是$w_2$的微小变动对$\sigma$的影响。之所以要引入学习率，乃因直接通过$\sigma L_2$得到的值可能过大，从而跳过真值。

第三步是dB1，值为

$$\delta B_1=-\theta \sigma w_2{L}_2(1-L_2)$$

其缘由为

$$\begin{array}{rl}\sigma & =w_2{L}_2+b_2-y=w_{2}f(w_1{L}_1+b1)+b_2-y\\ \frac{\partial \sigma }{\partial w_2}& =\frac{\partial f}{\partial w_1}\end{array}$$

考虑到$f$的表达式$f(x)=\frac{1}{1+\exp -x}$，则

$$\frac{\text{d}f}{\text{d}x}=\frac{e^{-x}}{(1+e^{-x})}=(1-\frac{1}{1+e^{-x}})(\frac{1}{1+e^{-x}})=f(x)(1-f(x))$$

考虑到其所谓的$x$由$w_1{L}_1$构成，所以得到的结果就是w_1L_2(1-L_2)

同理，得到最后一组参数W1的更新方案，

测试

最后，又到了喜闻乐见的测试环节

if __name__=="__main__":
    xs = np.arange(1000)*0.01
    ys = np.sin(xs)
    Y = bpnn(xs, ys, nIter=501, th=0.005, nHide=10)
    fig = plt.figure()

    plt.plot(xs,ys)
    plt.plot(xs,Y,color='red',linestyle='--')
    plt.show()

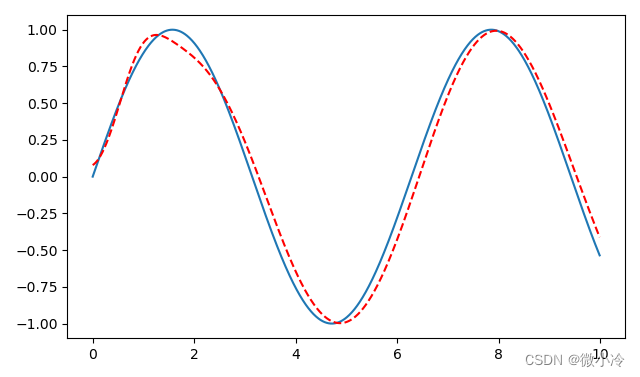

得到结果为
