边缘分割技术之识别图像中的线段（MATLAB)
1、识别图像中的线段将图像点（x,y)某个领域中每个像素值都与模板中对相应的系数相乘，然后将结果进行累加，从而得到该点的新像素值。如果领域的大小为m×n，则总共有mn个系数。将这些系数组成的矩阵，称为模板或算子。通常采用的最小模板是3×3.对于像素中的间断点，常用的检测模板为：close all;clear all;clc;I=imread('ice.bmp');I=rgb2gray(I);h1=
·
1、识别图像中的线段
将图像点（x,y)某个领域中每个像素值都与模板中对相应的系数相乘，然后将结果进行累加，从而得到该点的新像素值。如果领域的大小为m×n，则总共有mn个系数。将这些系数组成的矩阵，称为模板或算子。通常采用的最小模板是3×3.

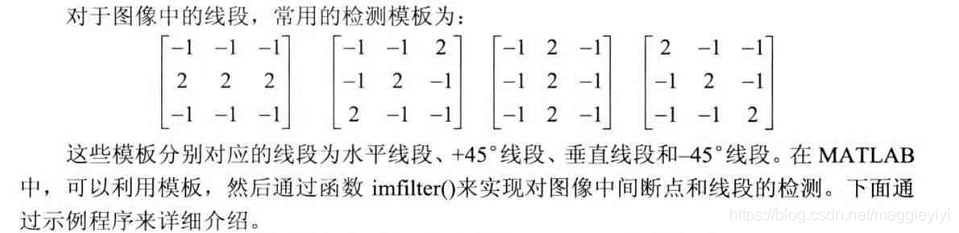

对于像素中的间断点，常用的检测模板为：
close all;clear all;clc;
I=imread('ice.bmp');
I=rgb2gray(I);
h1=[-1 -1 -1;2 2 2;-1 -1 -1];
h2=[-1 -1 2;-1 2 -1;2 -1 -1];
h3=[-1 2 -1;-1 2 -1;-1 2 -1];
h4=[2 -1 -1;-1 2 -1;-1 -1 2];
J1=imfilter(I,h1);
J2=imfilter(I,h2);
J3=imfilter(I,h3);
J4=imfilter(I,h4);
J=J1+J2+J3+J4;
figure;
imshow(I);
figure;

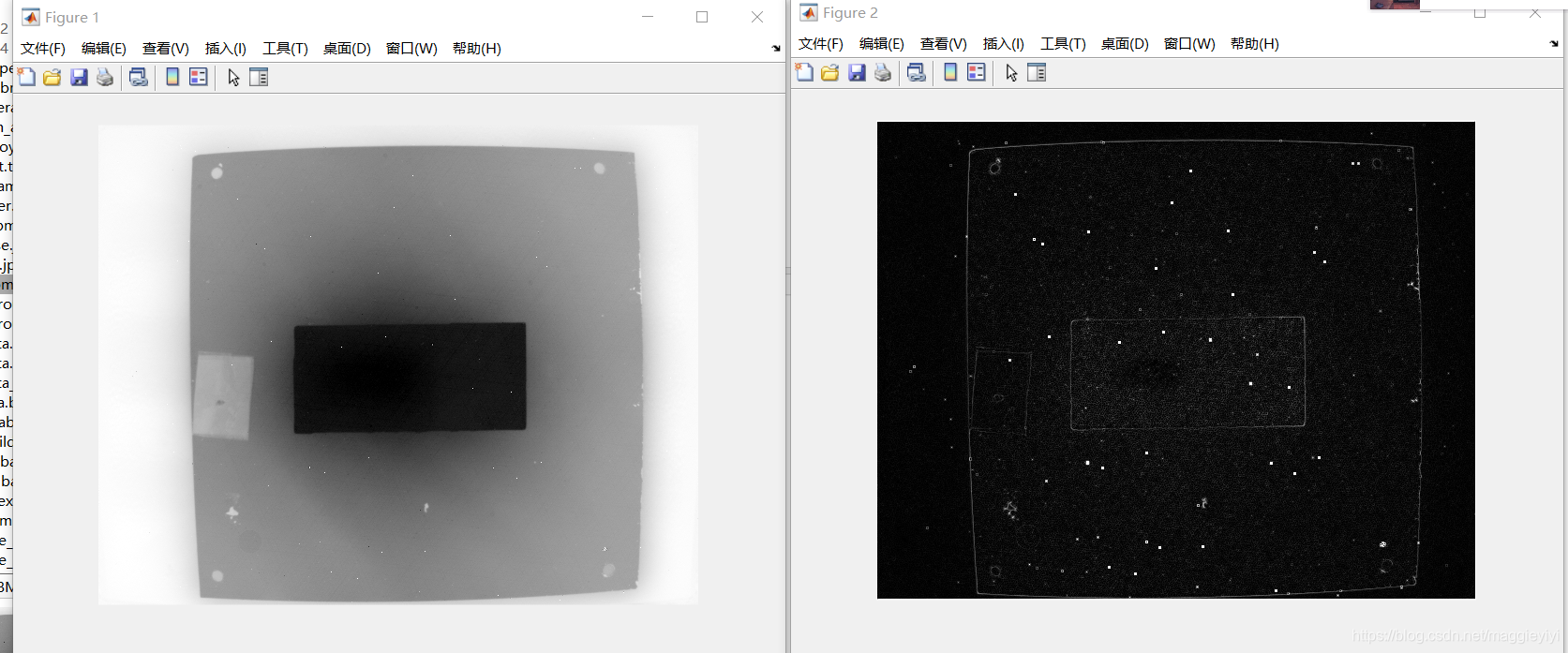

imshow(J);结果：
