目录



 一、硬件原理

 二、软件原理

1、打开相关GPIO时钟

2、设置IO复用

3、设置IO电气属性

4、设置GPIO使用哪个IO口

5、控制IO输出低电平

---

 一、硬件原理

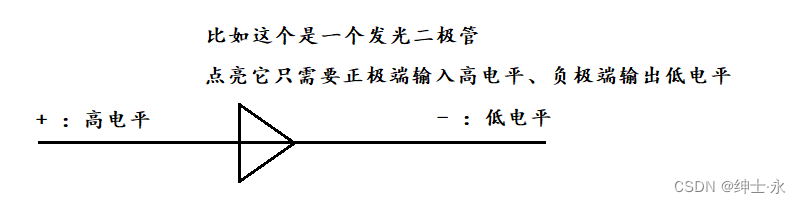

点灯就是我们要点亮一个发光二极管，下面看看怎样才能点亮

现在我们知道如何点亮一个发光二极管了，很简单是不是！

那么我们来看看我们开发板上关于发光二极管的原理图，这里我学习使用的是IMX6ULL_Linux开发板。下图，我们看到开发板上已经默认给LED灯正极一个3V3的拉高高电平了，我们想要点亮它只需要在另外一端提供低电平即可。



如上就是点亮一个LED灯的本质，是不是灰常简单！

下面我们来看看，如何使用软件来实现提供低电平。

 二、软件原理

1、打开相关GPIO时钟

2、设置IO复用

3、设置IO电气属性

4、设置GPIO使用哪个IO口

5、控制IO输出低电平

上面的过程，是不是看起来和STM32很相似，但是在IMX6ULL中，用的是ARM内核，与STM32像相比较起来，其外设的命名规范是不同的，下面我们来详细的解释下：

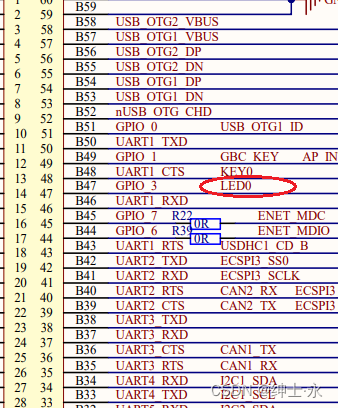

查看相关原理图，我们看到，和LED0相关的外设是GPIO1的IO3,我们首先打开GPIO1的外设时钟

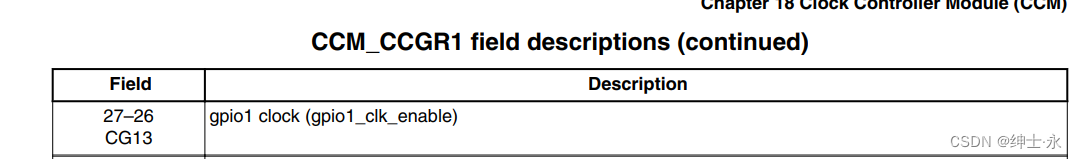

 翻看参考手册，在700页我们看到，GPIO1的时钟在CCM_CCGR1中设置，为了简便我们可以把所有的外设时钟都打开，将CCM_CCGR0~6写入0xffffffff即可。

下面我们使用汇编代码来配置

.global _start /**/

_start:
    /* 1.On All Clock  1、打开相关GPIO时钟*/
        /* On CMM_CCGR1 */
    ldr r0, =0x020c4068
    ldr r1, =0xffffffff
    str r1, [r0]

        /* On CMM_CCGR2 */
    ldr r0, =0x020c406c
    ldr r1, =0xffffffff
    str r1, [r0]

        /* On CMM_CCGR3 */
    ldr r0, =0x020c4070
    ldr r1, =0xffffffff
    str r1, [r0]

        /* On CMM_CCGR4 */
    ldr r0, =0x020c4078
    ldr r1, =0xffffffff
    str r1, [r0]

        /* On CMM_CCGR5 */
    ldr r0, =0x020c407c
    ldr r1, =0xffffffff
    str r1, [r0]

        /* On CMM_CCGR6 */
    ldr r0, =0x020c4080
    ldr r1, =0xffffffff
    str r1, [r0]

    /* 2.set IO use to GPIO1_IO03  2、设置IO复用*/
    ldr r0, =0x020e0068
    ldr r1, =0x5
    str r1, [r0]

	/* 3、配置GPIO1_IO03的IO属性
	 *bit 16:0 HYS关闭
	 *bit [15:14]: 00 默认下拉
     *bit [13]: 0 kepper功能
     *bit [12]: 1 pull/keeper使能
     *bit [11]: 0 关闭开路输出
     *bit [7:6]: 10 速度100Mhz
     *bit [5:3]: 110 R0/6驱动能力
     *bit [0]: 0 低转换率
     */
    /* 3.set electric attribute   3、设置IO电气属性*/
    ldr r0, =0x020e02F4
    ldr r1, =0x10B0
    str r1, [r0]

    /* set GPIO to output  4、设置GPIO使用哪个IO口*/
    ldr r0, =0x0209c004
    ldr r1, =0x8
    str r1, [r0]

    /* On GPIO1_DR IO03 output 5、控制IO输出低电平*/
    ldr r0, =0x0209c000
    ldr r1, =0x0
    str r1, [r0]

loop:
    b loop /* 循环不让程序退出 */
