基于STM32的智能家居语音系统设计与实现

摘要

随着物联网技术的快速发展，智能家居系统逐渐走进人们的生活，为人们提供了更加便捷、舒适和智能化的居住环境。本文设计并实现了一种基于STM32的智能家居语音控制系统，该系统采用ESP8266（01s）作为WiFi模块，通过机智云开发平台实现高效通信。系统支持语音控制、温湿度检测、空气质量检测、烟雾浓度检测、OLED显示以及光照检测等功能，并能在环境参数超出设定阈值时触发报警。同时，数据通过WiFi连接同步到手机APP，实现远程监控。该系统不仅提升了居家生活的便利性，还通过语音控制功能赋予了用户更为人性化的交互方式。

关键词

智能家居；STM32；ESP8266；语音控制；环境监测；远程监控

Abstract

With the rapid development of the Internet of Things technology, smart home systems are gradually entering people's lives, providing them with a more convenient, comfortable, and intelligent living environment. This paper designs and implements a smart home voice control system based on STM32, which uses ESP8266 (01s) as the WiFi module and achieves efficient communication through the Gizwits development platform. The system supports voice control, temperature and humidity detection, air quality detection, smoke concentration detection, OLED display, and illumination detection. It can trigger an alarm when environmental parameters exceed set thresholds. At the same time, data is synchronized to a mobile APP via WiFi for remote monitoring. This system not only enhances the convenience of home life but also provides users with a more humanized interaction through voice control.

Keywords

Smart Home; STM32; ESP8266; Voice Control; Environmental Monitoring; Remote Monitoring

目录

一、引言
（一）研究背景及意义
（二）国内外研究现状
（三）论文研究内容
二、系统总体设计
（一）系统架构
（二）功能模块划分
三、硬件设计与实现
（一）主控模块选型及介绍
（二）传感器模块选型及电路设计
（三）通信模块选型及配置
（四）执行模块选型及驱动电路
（五）显示模块选型及接口电路
（六）电源模块设计
四、软件设计与实现
（一）开发环境搭建
（二）系统初始化
（三）传感器数据采集与处理
（四）语音控制功能实现
（五）远程控制功能实现
（六）报警功能实现
五、系统测试与优化
（一）测试方案
（二）测试结果与分析
（三）系统优化
六、结论与展望
（一）论文总结
（二）未来展望

一、引言

（一）研究背景及意义

随着人们生活水平的不断提高，对家居环境的智能化需求也日益增长。智能家居系统通过集成各种传感器、执行器和通信模块，实现了对家居环境的全面感知和智能控制。其中，语音控制作为一种便捷、自然的交互方式，受到了广大用户的青睐。基于STM32的智能家居语音控制系统，不仅能够满足用户对家居环境智能化控制的需求，还能够通过语音交互提升用户体验，具有重要的研究意义和应用价值。

（二）国内外研究现状

目前，国内外在智能家居领域已经取得了显著的研究成果。国外一些知名企业如谷歌、亚马逊等推出了自己的智能家居产品和平台，实现了对家居设备的智能化控制。国内方面，众多科技企业和科研机构也在积极开展智能家居系统的研发工作，推出了多款具有自主知识产权的智能家居产品。然而，在智能家居语音控制系统方面，仍存在一些问题和挑战，如语音识别准确率、系统稳定性、成本控制等。因此，本文旨在设计并实现一种基于STM32的智能家居语音控制系统，以解决上述问题。

（三）论文研究内容

本文的主要研究内容包括：设计基于STM32的智能家居语音控制系统的总体架构；选型和设计系统的硬件模块，包括主控模块、传感器模块、通信模块、执行模块、显示模块和电源模块；开发系统的软件程序，实现传感器数据采集与处理、语音控制、远程控制和报警等功能；对系统进行全面测试和优化，确保系统的稳定性和可靠性。

二、系统总体设计

（一）系统架构

基于STM32的智能家居语音控制系统主要由主控模块、传感器模块、通信模块、执行模块、显示模块和电源模块组成。系统架构如图1所示。

<img src="https://example.com/system_architecture.png" />

图1 系统架构图

主控模块负责整个系统的控制和协调，接收传感器模块采集的数据，并根据用户的指令或预设规则控制执行模块的工作。传感器模块用于采集家居环境中的各种参数，如温度、湿度、气体浓度、光照强度等。通信模块负责系统与外部设备的通信，包括与手机APP的通信和与云平台的通信。执行模块根据主控模块的指令执行相应的操作，如控制灯光开关、风扇开关等。显示模块用于显示系统的工作状态和采集到的环境参数。电源模块为整个系统提供稳定的电源供应。

（二）功能模块划分

根据系统的功能需求，将系统划分为以下几个功能模块：

1. 语音控制模块：实现语音指令的识别和执行，用户可以通过语音控制家居设备的开关等操作。
2. 环境监测模块：包括温湿度检测、空气质量检测、烟雾浓度检测和光照检测等功能，用于实时监测家居环境的各种参数。
3. 报警模块：当环境参数超出设定阈值时，触发报警功能，提醒用户采取相应的措施。
4. 远程控制模块：通过WiFi模块与手机APP通信，实现用户对家居设备的远程监控和控制。
5. 显示模块：用于显示系统的工作状态、采集到的环境参数以及报警信息等。

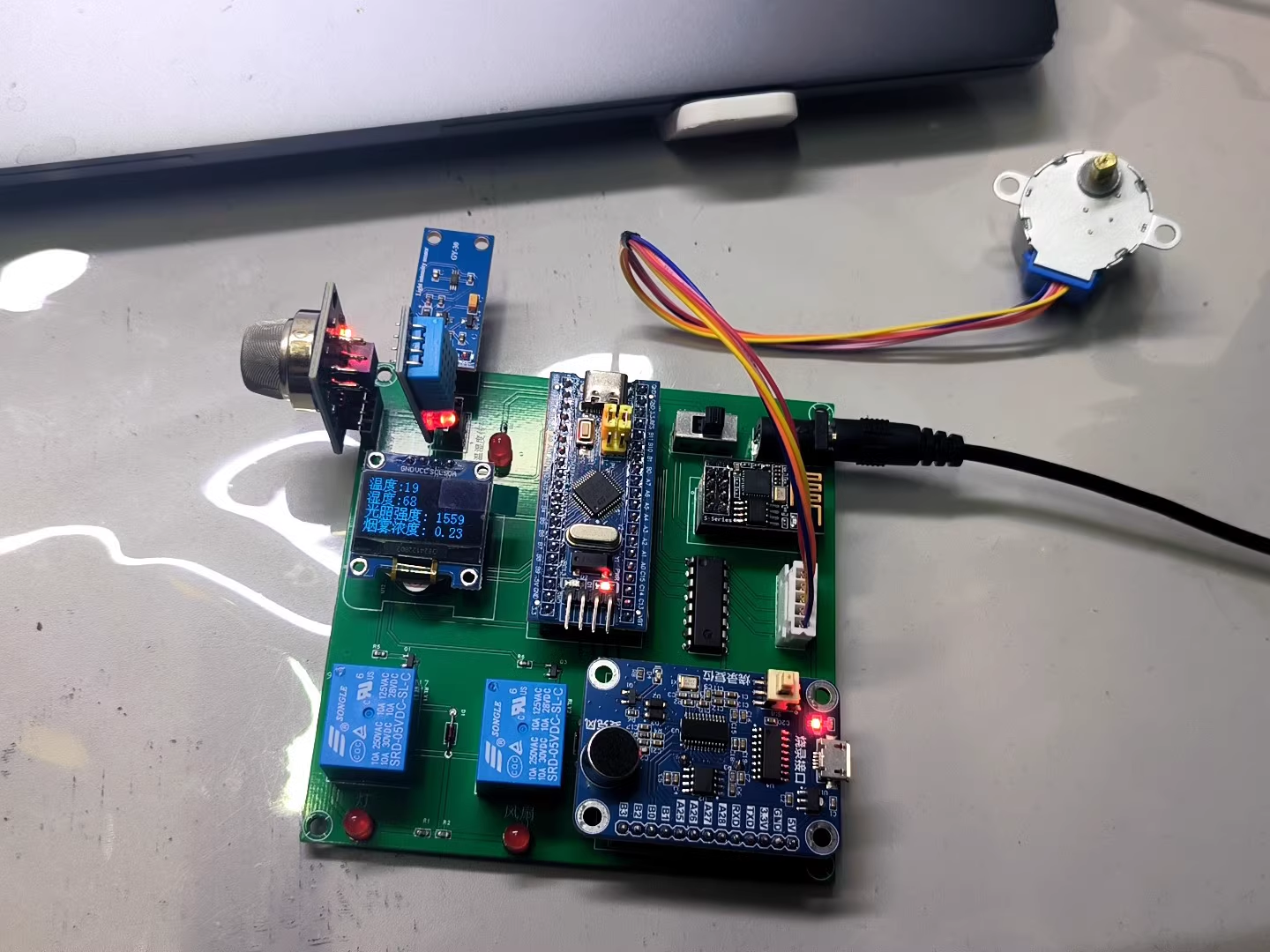

三、硬件设计与实现

（一）主控模块选型及介绍

主控模块是整个系统的核心，负责系统的控制和协调。本文选用STM32F103C8T6作为主控芯片。STM32F103C8T6是一款基于ARM Cortex-M3内核的32位微控制器，具有高性能、低功耗、易于开发等优点。它拥有丰富的外设资源，如定时器、ADC、USART、SPI、I2C等，能够满足智能家居语音控制系统的需求。

（二）传感器模块选型及电路设计

1. 温湿度传感器

选用DHT11温湿度传感器。DHT11是一款数字式温湿度传感器，具有体积小、功耗低、响应速度快等优点。它能够同时测量温度和湿度，并将测量结果通过单总线接口输出。DHT11的电路连接如图2所示。

<img src="https://example.com/dht11_circuit.png" />

图2 DHT11电路连接图

2. 空气质量传感器

选用MQ135气体传感器。MQ135是一款对多种有害气体（如氨气、硫化物、苯系蒸汽等）敏感的传感器，能够检测空气中的有害气体浓度。MQ135的电路连接如图3所示。

<img src="https://example.com/mq135_circuit.png" />

图3 MQ135电路连接图

3. 烟雾浓度传感器

选用MQ-2烟雾气敏传感器。MQ-2是一款对可燃气体（如液化气、天然气、甲烷等）和烟雾敏感的传感器，能够检测空气中的烟雾浓度。MQ-2的电路连接与MQ135类似。

4. 光照传感器

选用BH1750光照传感器。BH1750是一款数字式光照强度传感器，具有高精度、宽量程、低功耗等优点。它能够测量环境中的光照强度，并将测量结果通过I2C接口输出。BH1750的电路连接如图4所示。

<img src="https://example.com/bh1750_circuit.png" />

图4 BH1750电路连接图

（三）通信模块选型及配置

选用ESP8266（01s）作为WiFi模块。ESP8266是一款低功耗、高性能的WiFi芯片，支持STA/AP/AP+STA三种工作模式。它能够通过AT指令或SDK进行开发，实现与云平台和手机APP的通信。ESP8266（01s）的电路连接如图5所示。

<img src="https://example.com/esp8266_circuit.png" />

图5 ESP8266（01s）电路连接图

在配置ESP8266（01s）时，首先需要通过串口将其与电脑连接，并使用AT指令进行配置。配置内容包括设置工作模式、连接WiFi网络、建立TCP连接等。配置完成后，ESP8266（01s）即可与云平台和手机APP进行通信。

（四）执行模块选型及驱动电路

执行模块用于根据主控模块的指令执行相应的操作，如控制灯光开关、风扇开关等。本文选用继电器作为执行模块。继电器是一种电控制器件，当输入量（如电流、电压等）的变化达到规定要求时，使被控量（如电路）在输出电路中发生预定的阶跃变化。继电器的驱动电路如图6所示。

<img src="https://example.com/relay_circuit.png" />

图6 继电器驱动电路图

当主控模块输出高电平时，三极管导通，继电器线圈得电，触点闭合，从而控制灯光或风扇的开关。

（五）显示模块选型及接口电路

选用0.96寸OLED屏幕作为显示模块。OLED屏幕具有自发光、对比度高、视角广、响应速度快等优点。它能够通过I2C接口与主控模块通信，显示系统的工作状态、采集到的环境参数以及报警信息等。OLED屏幕的接口电路如图7所示。

<img src="https://example.com/oled_circuit.png" />

图7 OLED屏幕接口电路图

（六）电源模块设计

电源模块为整个系统提供稳定的电源供应。本文采用USB 5V供电模块，通过稳压芯片将5V电压转换为系统所需的3.3V电压。电源模块的电路如图8所示。

<img src="https://example.com/power_circuit.png" />

图8 电源模块电路图

四、软件设计与实现

（一）开发环境搭建

本文使用Keil5编程软件作为开发环境，使用ST-Link下载器烧写程序。Keil5是一款功能强大的集成开发环境，支持C语言编程，提供了丰富的调试功能，方便用户进行程序开发和调试。

（二）系统初始化

系统初始化包括时钟初始化、GPIO初始化、USART初始化、ADC初始化、I2C初始化、定时器初始化等。时钟初始化用于配置系统时钟，确保系统各部分能够正常工作；GPIO初始化用于配置GPIO引脚的功能和模式；USART初始化用于配置串口通信参数，实现与ESP8266（01s）的通信；ADC初始化用于配置ADC模块，实现温湿度传感器和光照传感器的数据采集；I2C初始化用于配置I2C接口，实现与OLED屏幕的通信；定时器初始化用于配置定时器模块，实现定时采集数据、处理报警等功能。

（三）传感器数据采集与处理

1. 温湿度数据采集与处理

通过DHT11传感器采集温湿度数据。DHT11传感器通过单总线接口与主控模块通信，主控模块需要按照DHT11的通信协议发送和接收数据。采集到的温湿度数据需要进行处理，如去除异常值、计算平均值等，然后将处理后的数据通过OLED屏幕显示并上传到云平台。

2. 空气质量数据采集与处理

通过MQ135传感器采集空气质量数据。MQ135传感器输出的是模拟信号，需要通过ADC模块进行采集。采集到的数据需要进行线性化处理，将模拟信号转换为气体浓度值。然后，将处理后的数据通过OLED屏幕显示并上传到云平台。

3. 烟雾浓度数据采集与处理

通过MQ-2传感器采集烟雾浓度数据。MQ-2传感器的数据采集和处理过程与MQ135类似。

4. 光照强度数据采集与处理

通过BH1750传感器采集光照强度数据。BH1750传感器通过I2C接口与主控模块通信，主控模块需要按照BH1750的通信协议发送和接收数据。采集到的光照强度数据需要进行处理，如去除异常值、计算平均值等，然后将处理后的数据通过OLED屏幕显示并上传到云平台。

（四）语音控制功能实现

语音控制功能通过语音识别模块实现。本文选用LD3320语音识别模块。LD3320是一款非特定人语音识别芯片，能够识别中文语音指令。语音识别模块通过串口与主控模块通信，主控模块需要按照LD3320的通信协议发送和接收数据。

在实现语音控制功能时，首先需要对LD3320进行初始化，包括设置识别词条、识别灵敏度等参数。然后，用户可以通过语音发出指令，如“打开灯光”、“关闭风扇”等。LD3320识别到语音指令后，将识别结果通过串口发送给主控模块。主控模块根据识别结果执行相应的操作，如控制继电器开关灯光或风扇。

（五）远程控制功能实现

远程控制功能通过ESP8266（01s）模块实现。ESP8266（01s）模块通过WiFi与云平台和手机APP通信。在实现远程控制功能时，首先需要将ESP8266（01s）配置为STA模式，并连接到WiFi网络。然后，通过MQTT协议与云平台建立连接。手机APP可以通过云平台向ESP8266（01s）发送指令，如“打开灯光”、“关闭风扇”等。ESP8266（01s）接收到指令后，将指令通过串口发送给主控模块。主控模块根据指令执行相应的操作，并将操作结果通过ESP8266（01s）反馈给手机APP。

（六）报警功能实现

报警功能通过比较采集到的环境参数与设定阈值实现。当环境参数超出设定阈值时，触发报警功能。报警功能包括声音报警和光报警。声音报警通过蜂鸣器实现，光报警通过LED灯实现。当触发报警时，蜂鸣器发出声音，LED灯闪烁，提醒用户采取相应的措施。同时，报警信息也会通过ESP8266（01s）上传到云平台，并通过手机APP通知用户。

五、系统测试与优化

（一）测试方案

为确保系统的稳定性和可靠性，设计了一套详细的测试方案。测试方案包括以下步骤：

1. 硬件功能测试：检查各模块之间的连接是否正确，以及传感器、显示屏、通信模块等硬件设备是否正常工作。
2. 软件功能测试：验证温湿度采集、数据处理与显示、通信等软件模块的功能是否符合预期。
3. 系统集成测试：将各功能模块整合在一起，测试整个系统的协同工作能力。
4. 长时间运行测试：观察系统在长时间运行过程中的稳定性和可靠性。
5. 环境适应性测试：模拟不同的温湿度环境，检查系统在各种环境条件下的适应能力。

（二）测试结果与分析

按照测试方案对系统进行了全面的测试。测试结果显示，系统各模块均正常工作，数据采集准确，处理及时，通信稳定可靠。在长时间运行测试中，系统未出现死机、重启等异常情况。在环境适应性测试中，系统能够在不同的温湿度环境下正常工作，且采集到的数据准确可靠。

（三）系统优化

根据测试结果对系统进行了优化。优化内容包括：

1. 优化传感器数据采集算法：提高数据采集的准确性和稳定性。
2. 优化语音识别算法：提高语音识别的准确率和响应速度。
3. 优化通信协议：提高通信的稳定性和可靠性。
4. 优化电源管理：降低系统功耗，提高电池续航时间。

六、结论与展望

（一）论文总结

本文设计并实现了一种基于STM32的智能家居语音控制系统。该系统采用ESP8266（01s）作为WiFi模块，通过机智云开发平台实现高效通信。系统实现了语音控制、温湿度检测、空气质量检测、烟雾浓度检测、OLED显示以及光照检测等功能，并能在环境参数超出设定阈值时触发报警。同时，数据通过WiFi连接同步到手机APP，实现远程监控。系统经过全面测试和优化，具有稳定性高、可靠性好、易用性强等优点。

（二）未来展望

尽管本文设计的智能家居语音控制系统已经实现了基本功能，但仍存在一些不足之处和改进空间。未来可以在以下几个方面进行改进和优化：

1. 增加更多传感器类型：如红外传感器、人体感应传感器等，以实现对家居环境更全面的感知。
2. 优化语音识别算法：提高语音识别的准确率和响应速度，支持更多语音指令和方言识别。
3. 集成更多智能家居设备：如智能门锁、智能摄像头等，以构建更加完整的智能家居系统。
4. 开发更友好的用户界面：如增加语音交互提示、图形化操作界面等，提高用户体验。

随着物联网技术的不断发展和智能家居市场的不断扩大，基于STM32的智能家居语音控制系统具有广阔的应用前景和市场潜力。未来，我们将继续致力于智能家居系统的研发和优化工作，为人们提供更加便捷、舒适和智能化的居住环境。
