前面介绍了OpenStack Keystone 、Glance、Nova 、Neutron 、Horizon 、Cinder 、Swift 、基础组件使用、Heat、Manila、Zun、Barbican 、 Cloudkitty 等相关的知识点，今天我将详细的为大家介绍Openstack Telemetry 系统架构相关知识，希望大家能够从中收获多多！如有帮助，请点在看、转发分享朋友圈支持一波！！！
Telemetry 概述
早期OpenStack的计量功能由Ceilometer项目负责，后来Ceilometer一分为四，每个项目负责一个方面的工作。不得不说这是OpenStack开发中的一个特色，比如Cinder和Neutron也是从早期的Nova中拆分出来的。

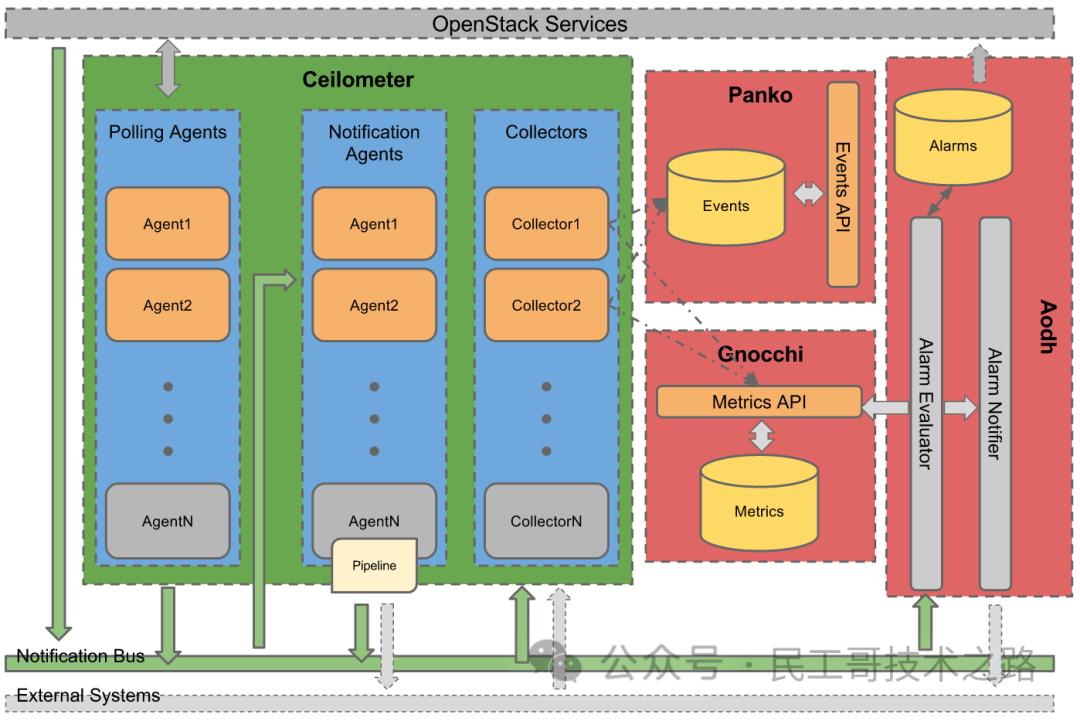

OpenStack Telemetry体系的架构如下：
可以看到其由四个组件构成，包括：
-
Gnocchi：时间序列数据库，保存计量数据。
-
Panko：事件数据库，保存事件数据。
-
Ceilometer：数据采集服务，采集资源使用量相关数据，并推送到Gnocchi；采集操作事件数据，并推送到Panko。
-
Aodh：告警服务，基于计量和事件数据提供告警通知功能。
四个组件分工明确，各司其职，使得计量系统结构清晰明了。
另外，早期Ceilometer将原始计量数据保存到MongoDB，性能之差可以说几乎不可用。Gnocchi的出现使计量服务不论是在性能还是空间消耗上都有了质的飞跃，功不可没。也因为Gnocchi的先进性，它已经脱离OpenStack成为了一个独立项目，似有追赶其他时间序列数据库的态势。
Gnocchi 时间序列数据库服务
Gnocchi接收来自Ceilometer的原始计量数据，进行聚合运算后保存到持久化后端。
三类存储后端
Gnocchi中保存与资源使用量相关的计量数据，为了提高检索效率，额外将计量数据的元数据信息单独存储。另外由于从原始输入数据到最终存储的聚合数据，需要进行大量计算，为了缓冲输入与处理间的速率，引入缓存后端。因此Gnocchi中涉及三种存储后端：
-
索引后端：存储计量对象和采集项的基础属性，比如对象类型（虚拟机、硬盘、网络）、原始资源uuid等。索引数据量不大，一半用MySQL。
-
聚合数据后端：存储经过聚合计算的计量数据，比如cpu使用率的平均值、最大值、最小值等。推荐用Ceph，可以支持多实例共享数据。
-
传入数据后端：保存来自Ceilometer的原始计量数据。默认与聚合后端一致，推荐使用Redis。
主要组件
-
gnocchi-api：提供数据传入接口，接收原始计量数据，并将它们保存到传入数据后端。同时提供聚合计量数据的查询接口，从聚合数据后端读取计量数据返回给用户。
-
gnocchi-metricd：从传入数据后端读取原始计量数据，进行聚合计算，然后将聚合数据保存到聚合数据后端。
Panko 事件存储服务
Panko接收来自Ceilometer的事件数据，并提供查询接口。更多关于云计算服务 Openstack 系列的学习文章，请参阅：企业云计算平台 Openstack ，本系列持续更新中。
主要组件
panko-api: 提供事件数据的插入和查询接口。
Ceilometer 数据采集服务
Ceilometer是OpenStack计量体系中的数据采集组件，主要功能有：
-
采集其他OpenStack服务的计量数据，比如虚拟机创建、删除操作等。
-
从消息队列中读取其他服务发送的计量数据，比如虚拟机的CPU使用率、IO等。
-
将采集到的数据发送到后端存储，比如Gnocchi、MongoDB、RabbitMQ等。
主要组件
-
ceilometer-agent-compute：运行在计算节点上，使用libvirt接口采集虚拟机和宿主机的资源消耗数据，并发送到消息队列。
-
ceilometer-agent-central：运行在中心节点上，采集服务层面的计量数据，并发送到消息队列。
-
ceilometer-agent-notification：运行在中心节点上，从消息队列读取计量数据和事件，并将它们发送到后端存储。
Aodh 告警服务
Aodh根据Gnocchi和Panko中存储的计量和事件数据，提供告警通知功能。
主要组件
-
aodh-api：运行在中心节点上，提供警告CRUD接口。
-
aodh-evaluator：运行中心节点上，根据计量数据判断告警是否触发。
-
aodh-listener：运行在中心节点上，根据事件数据判断告警是否触发。
-
aodh-notifier：运行在中心节点上，当告警被触发时执行预设的通知动作。
Gnocchi 时间序列数据库服务部署与配置
配置Keystone
创建gnocchi用户并添加角色：
# openstack user create --domain default --password-prompt gnocchi
# openstack role add --project service --user gnocchi admin创建gnocchi服务：
# openstack service create --name gnocchi --description "Metric Service" metric创建endpoints：
# openstack endpoint create --region RegionOne metric public http://controller:8041
# openstack endpoint create --region RegionOne metric internal http://controller:8041
# openstack endpoint create --region RegionOne metric admin http://controller:8041配置Ceph
将聚合数据保存到Ceph后端，预先在ceph中分配存储池和权限：
# ceph osd pool create gnocchi 512 512
# ceph auth get-or-create client.gnocchi mon "allow r" osd "allow rwx pool= gnocchi"把/etc/ceph/ceph.conf和/etc/ceph/ceph.client.gnocchi.keyring拷贝到Gnocchi节点上。
配置MySQL
使用MySQL保存索引数据，预先创建数据库和用户：
# mysql -u root -p
mysql> CREATE DATABASE gnocchi;
mysql> GRANT ALL PRIVILEGES ON gnocchi.* TO 'gnocchi'@'localhost' \
IDENTIFIED BY 'GNOCCHI_DBPASS';
mysql> GRANT ALL PRIVILEGES ON gnocchi.* TO 'gnocchi'@'%' \
IDENTIFIED BY 'GNOCCHI_DBPASS';安装配置 Gnocchi
# yum install centos-release-openstack-rocky
# yum install openstack-gnocchi-api openstack-gnocchi-metricd python-gnocchiclient ceph-common编辑配置
/etc/gnocchi/gnocchi.conf：服务运行参数。
[DEFAULT]
debug = true
verbose = true
log_dir = /var/log/gnocchi
parallel_operations = 4
coordination_url = redis://controller:6379
[api]
auth_mode = keystone
host = 0.0.0.0
port = 8041
uwsgi_mode = http-socket
[keystone_authtoken]
region_name = RegionOne
www_authenticate_uri = http://controller:5000
auth_url = http://controller:5000/v3
memcached_servers = controller:11211
auth_type = password
project_domain_name = default
user_domain_name = default
project_name = service
username = gnocchi
password = GNOCCHI_PASS
service_token_roles_required = true
[archive_policy]
default_aggregation_methods = mean,min,max,sum,std,count
[indexer]
url = mysql+pymysql://gnocchi:GNOCCHI_DBPASS@controller/gnocchi
[metricd]
workers = 4
metric_processing_delay = 60
greedy = true
metric_reporting_delay = 120
metric_cleanup_delay = 300
[storage]
#driver = file
driver = ceph
ceph_pool = gnocchi
ceph_username = gnocchi
ceph_keyring = /etc/ceph/ceph.client.gnocchi.keyring
ceph_timeout = 30
ceph_conffile = /etc/ceph/ceph.conf
file_basepath = /var/lib/gnocchi
file_subdir_len = 2
[cors]
allowed_origin = http://controller:3000其中[cors]/allowed_origin是grafana的地址，前端直接访问gnocchi获取计量数据，需要配置允许跨域访问。更多关于云计算服务 Openstack 系列的学习文章，请参阅：企业云计算平台 Openstack ，本系列持续更新中。
初始化数据库
# gnocchi-upgrade启动服务
# systemctl enable openstack-gnocchi-api.service openstack-gnocchi-metricd.service
# systemctl start openstack-gnocchi-api.service openstack-gnocchi-metricd.service验证使用
查看归档策略：
# openstack metric archive-policy list
+---------------------+-------------+-----------------------------------------------------------------------+---------------------------------+
| name | back_window | definition | aggregation_methods |
+---------------------+-------------+-----------------------------------------------------------------------+---------------------------------+
| bool | 3600 | - points: 31536000, granularity: 0:00:01, timespan: 365 days, 0:00:00 | last |
| high | 0 | - points: 3600, granularity: 0:00:01, timespan: 1:00:00 | std, count, min, max, sum, mean |
| | | - points: 10080, granularity: 0:01:00, timespan: 7 days, 0:00:00 | |
| | | - points: 8760, granularity: 1:00:00, timespan: 365 days, 0:00:00 | |
| low | 0 | - points: 8640, granularity: 0:05:00, timespan: 30 days, 0:00:00 | std, count, min, max, sum, mean |
| medium | 0 | - points: 10080, granularity: 0:01:00, timespan: 7 days, 0:00:00 | std, count, min, max, sum, mean |
| | | - points: 8760, granularity: 1:00:00, timespan: 365 days, 0:00:00 | |
+---------------------+-------------+-----------------------------------------------------------------------+---------------------------------+归档策略指定计量数据的聚合计算方式，包括聚合方法（mean、min、max、sum、std、count），和计量数据的统计时间粒度、数据点数。根据时间粒度和统计点数可以确定计量的时间跨度，根据一个数据点的大小在0.05 bytes~8.04 bytes，就可以确定一个metric需要使用的存储空间大小。Gnocchi内置了bool、low、medium、high四种归档策略。
归档策略的作用单位是计量项（metric）。查看归档策略规则：
# openstack metric archive-policy-rule list
+---------+---------------------+----------------+
| name | archive_policy_name | metric_pattern |
+---------+---------------------+----------------+
| default | low | * |
+---------+---------------------+----------------+默认规则将所有metric关联到low策略，metric使用通配符匹配。
查看资源列表：
# openstack metric resource list资源对于OpenStack各个项目中的逻辑资源，比如实例、端口、镜像、卷等。由于还没有对接Ceilometer，所以列表为空。在Ceilometer章节部分可以看到最终结果。
查看metric列表：
# openstack metric metric listMetric是资源统计的基本单位，一个资源会有多个metrics，比如实例资源有cpu_util、memory.usage、disk.root.size等。
查看计量数据：
# openstack metric measures show {metric_uuid}Measures就是Gnocchi中最终保存的计量数据，即每个metric的数据点。
Panko 事件存储服务部署与配置
配置Keystone
创建panko用户并添加角色：
# openstack user create --domain default --password-prompt panko
# openstack role add --project service --user panko admin创建panko服务：
# openstack service create event --name panko --description "Panko Service"创建endpoints：
# openstack endpoint create --region RegionOne event admin http://controller:8977
# openstack endpoint create --region RegionOne event public http://controller:8977
# openstack endpoint create --region RegionOne event internal http://controller:8977配置MongoDB
使用MongoDB保存事件数据，预先创建数据库和用户：
# mongo
> use panko
> db.createUser({user: "panko",
pwd: "PANKO_DBPASS",
roles: [ "readWrite", "dbAdmin" ]})'安装配置 Panko
# yum install openstack-panko-api python2-pankoclient编辑配置
/etc/panko/panko.conf：服务运行参数。
[DEFAULT]
debug = true
log_dir = /var/log/panko
[database]
connection = mongodb://panko:PANKO_DBPASS@controller:27017/panko
[keystone_authtoken]
region_name = RegionOne
www_authenticate_uri = http://controller:5000
auth_url = http://controller:5000/v3
memcached_servers = controller:11211
auth_type = password
project_domain_name = default
user_domain_name = default
project_name = service
username = panko
password = PANKO_PASS初始化数据库
# panko-dbsync建立服务文件
Panko安装包内没有包含服务文件，为了便于管理，手动创建panko-api的服务文件：
# cat /usr/lib/systemd/system/openstack-panko-api.service
[Unit]
Description=OpenStack Event API service
After=syslog.target network.target
[Service]
Type=simple
User=panko
ExecStart=/usr/bin/panko-api --port 8977 -- --logfile /var/log/panko/api.log
Restart=on-failure
[Install]
WantedBy=multi-user.target# systemctl daemon-reload启动服务
# systemctl enable openstack-panko-api.service
# systemctl start openstack-panko-api.service验证使用
查看事件列表：
# openstack event list由于还没有对接Ceilometer，所以列表为空。更多关于云计算服务 Openstack 系列的学习文章，请参阅：企业云计算平台 Openstack ，本系列持续更新中。
Ceilometer 数据采集服务部署配置
配置Keystone
创建ceilometer用户并添加角色：
# openstack user create --domain default --password-prompt ceilometer
# openstack role add --project service --user ceilometer admin部署控制节点
1)安装中心组件
# yum install openstack-ceilometer-notification openstack-ceilometer-central2)修改配置
/etc/ceilometer/polling.yaml
#配置采集项和采集时间间隔
/etc/ceilometer/pipeline.yaml
#计量数据推送后端，默认是gnocchi://
/etc/ceilometer/event_pipeline.yaml
#事件数据推送后端，默认是gnocchi://，修改为panko:///etc/ceilometer/ceilometer.conf：主要配置文件，服务运行参数。
[DEFAULT]
debug = false
auth_strategy = keystone
transport_url = rabbit://openstack:RABBIT_PASS@controller//ceilometer
[service_credentials]
auth_type = password
auth_url = http://controller:5000/v3
project_domain_id = default
user_domain_id = default
project_name = service
username = ceilometer
password = CEILOMETER_PASS
interface = internalURL
region_name = RegionOne
[notification]
store_events = true
messaging_urls = rabbit://openstack:RABBIT_PASS@controller//glance
messaging_urls = rabbit://openstack:RABBIT_PASS@controller//cinder
messaging_urls = rabbit://openstack:RABBIT_PASS@controller//ceilometer
messaging_urls = rabbit://openstack:RABBIT_PASS@controller//nova
messaging_urls = rabbit://openstack:RABBIT_PASS@controller//neutron3)初始化数据库
在Gnocchi上创建资源，要求Gnocchi已运行并在Keystone配置了endpoint。
# ceilometer-upgrade4)启动服务
# systemctl enable openstack-ceilometer-notification.service openstack-ceilometer-central.service
# systemctl start openstack-ceilometer-notification.service openstack-ceilometer-central.service部署计算节点
1)安装计算节点组件
# yum install openstack-ceilometer-compute2)修改配置
/etc/ceilometer/polling.yaml：配置采集项和采集时间间隔。
/etc/ceilometer/ceilometer.conf：主要配置文件，服务运行参数。
[DEFAULT]
auth_strategy = keystone
transport_url = rabbit://openstack:RABBIT_PASS@controller//ceilometer
[service_credentials]
auth_type = password
auth_url = http://controller:5000/v3
project_domain_id = default
user_domain_id = default
project_name = service
username = ceilometer
password = CEILOMETER_PASS
interface = internalURL
region_name = RegionOne3)修改nova配置
/etc/nova/nova.conf中一下计量相关配置：
[DEFAULT]
instance_usage_audit = true
instance_usage_audit_period = hour
[notifications]
notify_on_state_change = vm_and_task_state
notification_format = unversioned
[oslo_messaging_notifications]
driver = messagingv2其中要注意notification_format = unversioned，因为目前ceilometer只支持解析unversioned格式的计量消息，所以必须这样配置。
4)启动服务
# systemctl enable openstack-ceilometer-compute.service
# systemctl start openstack-ceilometer-compute.service
# systemctl restart openstack-nova-compute.service验证使用
配置了Ceilometer将计量数据存储到Gnocchi，事件数据存储到Panko，Ceilometer启动后，可以看到相关数据。
查看metric列表：
# openstack metric metric list --limit 10
+--------------------------------------+---------------------+---------------------------------+-----------+--------------------------------------+
| id | archive_policy/name | name | unit | resource_id |
+--------------------------------------+---------------------+---------------------------------+-----------+--------------------------------------+
| 0144c51d-9be7-42ea-975f-618b3744dc22 | ceilometer-low-rate | disk.device.write.bytes | B | 95f7fed3-6b7b-5f73-bfb7-a0cbf943b0f3 |
| 0189e22c-3e1f-4b8b-b5f1-b73bc13b7084 | ceilometer-low | image.size | B | dd962583-85f6-485f-98cd-b3a790ce3f8e |
| 01a33a01-18b4-4491-afac-1b2d745d3d36 | ceilometer-low | volume.size | GB | dcfdabba-f142-4c97-976f-f75d55c0953a |
| 01c64435-e1d8-47d2-8b2c-8745b2ab5ca7 | ceilometer-low | disk.device.write.bytes.rate | B/s | cddaa528-bc6d-53e9-b205-d24194cc28bd |
| 02100b0a-592a-4919-a479-8ab68f64feb9 | ceilometer-low | disk.root.size | GB | 3c9c995a-3077-4b1a-85bc-46dc6b04b320 |
| 030e15f1-1c94-4288-999d-925bc68a3770 | ceilometer-low-rate | cpu | ns | f89792f8-6801-4628-bfd3-39ea2e1d882b |
| 0313e6c6-86fd-4140-9276-8ba5b32576c3 | ceilometer-low | disk.device.write.requests.rate | request/s | 841054da-180e-5f53-86a2-27faf09dbdd6 |
| 0366ac70-74b8-4571-b2f8-9552d86b7c2d | ceilometer-low | volume.size | GB | a5952eda-8531-4ccd-8c05-9a473b2e0aa5 |
| 040b9167-9e69-4da2-8313-d27fb713d2c5 | ceilometer-low-rate | disk.device.write.requests | request | 76a2dbef-8423-583a-9826-ecb1e222a824 |
| 045655d9-d274-4f61-b4d7-3019732e329d | ceilometer-low | network.incoming.bytes.rate | B/s | d45dcf5a-2774-5b57-9a76-433cbd419fee |
+--------------------------------------+---------------------+---------------------------------+-----------+--------------------------------------+查看计量数据：
# openstack metric measures show 01c64435-e1d8-47d2-8b2c-8745b2ab5ca7 --start 2019-08-23T14:40:00
+---------------------------+-------------+---------------+
| timestamp | granularity | value |
+---------------------------+-------------+---------------+
| 2019-08-23T14:40:00+08:00 | 300.0 | 6362.93010769 |
| 2019-08-23T14:45:00+08:00 | 300.0 | 7153.82744187 |
+---------------------------+-------------+---------------+查看事件列表：
# openstack event list --limit 1
+------------------------+----------------------------+--------------------------------------+-------------+------------------------------------------+-------------+
| event_type | generated | message_id | traits:name | traits:value | traits:type |
+------------------------+----------------------------+--------------------------------------+-------------+------------------------------------------+-------------+
| compute.metrics.update | 2019-06-25T09:37:19.990000 | 5cde7191-a485-40ff-ab1d-8609c928bfa6 | service | compute.rocky-cmpt-01 | string |
| | | | request_id | req-d41eb174-2b06-45df-9cff-c08755878c01 | string |
+------------------------+----------------------------+--------------------------------------+-------------+------------------------------------------+-------------+更多关于云计算服务 Openstack 系列的学习文章，请参阅：企业云计算平台 Openstack ，本系列持续更新中。
Aodh 告警服务部署配置
配置Keystone
创建aodh用户并添加角色：
# openstack user create --domain default --password-prompt aodh
# openstack role add --project service --user aodh admin创建aodh服务：
# openstack service create --name aodh --description "Telemetry Alarm" alarming创建endpoints：
# openstack endpoint create --region RegionOne alarming public http://controller:8042
# openstack endpoint create --region RegionOne alarming internal http://controller:8042
# openstack endpoint create --region RegionOne alarming admin http://controller:8042配置MySQL
使用MySQL保存索引数据，预先创建数据库和用户：
# mysql -u root -p
mysql> CREATE DATABASE aodh;
mysql> GRANT ALL PRIVILEGES ON aodh.* TO 'aodh'@'localhost' \
IDENTIFIED BY 'AODH_DBPASS';
mysql> GRANT ALL PRIVILEGES ON aodh.* TO 'aodh'@'%' \
IDENTIFIED BY 'AODH_DBPASS';安装Aodh
# yum install openstack-aodh-api openstack-aodh-evaluator openstack-aodh-notifier openstack-aodh-listener openstack-aodh-expirer python-aodhclient编辑配置
/etc/aodh/aodh.conf：服务运行参数。
[DEFAULT]
auth_strategy = keystone
transport_url = rabbit://openstack:RABBIT_PASS@controller//aodh
[database]
connection = mysql+pymysql://aodh:AODH_DBPASS@controller/aodh
[keystone_authtoken]
www_authenticate_uri = http://controller:5000
auth_url = http://controller:5000
memcached_servers = controller:11211
auth_type = password
project_domain_id = default
user_domain_id = default
project_name = service
username = aodh
password = AODH_PASS
[service_credentials]
auth_type = password
auth_url = http://controller:5000/v3
project_domain_id = default
user_domain_id = default
project_name = service
username = aodh
password = AODH_PASS
interface = internalURL
region_name = RegionOne初始化数据库
# aodh-dbsync修改服务文件
Aodh服务默认监听8000端口，但帮助文档中描述的是8042端口。从Gnocchi监听8041端口来看，Aodh监听8042比较有延续性。修改aodh的服务文件，在启动命令中添加--port 8042参数：
# cat /usr/lib/systemd/system/openstack-aodh-api.service
[Unit]
Description=OpenStack Alarm API service
After=syslog.target network.target
[Service]
Type=simple
User=aodh
ExecStart=/usr/bin/aodh-api --port 8042 -- --logfile /var/log/aodh/api.log
Restart=on-failure
[Install]
WantedBy=multi-user.target# systemctl daemon-reload启动服务
# systemctl enable openstack-aodh-api.service openstack-aodh-evaluator.service openstack-aodh-notifier.service openstack-aodh-listener.service
# systemctl start openstack-aodh-api.service openstack-aodh-evaluator.service openstack-aodh-notifier.service openstack-aodh-listener.service验证使用
创建alarm：
# openstack alarm create --name cpu_high \
--type gnocchi_resources_threshold \
--description 'Instance Running HOT' \
--metric cpu_util --threshold 65 \
--comparison-operator ge \
--aggregation-method mean \
--granularity 300 --resource-id 5204dcff-c148-406c-a8ce-dcae8f128e50 \
--resource-type instance --alarm-action 'log://' --ok-action 'log://'这里设置触发器状态变为alarm和ok时都执行log动作，即记录到aodh-notifier日志中。可以将log://替换为外部告警接口，触发邮件、短信等通知，或者heat、senlin的扩容接口，实现服务自动扩容。
至此OpenStack计量体系的四个组件就部署完成了。更多关于云计算服务 Openstack 系列的学习文章，请参阅：企业云计算平台 Openstack ，本系列持续更新中。
来源：https://cnblogs.com/ltxdzh/p/11400309.html
读者专属技术群
构建高质量的技术交流社群，欢迎从事后端开发、运维技术进群（备注岗位，已在技术交流群的请勿重复添加）。主要以技术交流、内推、行业探讨为主，请文明发言。广告人士勿入，切勿轻信私聊，防止被骗。
扫码加我好友，拉你进群
推荐阅读 点击标题可跳转
PS：因为公众号平台更改了推送规则，如果不想错过内容，记得读完点一下“在看”，加个“星标”，这样每次新文章推送才会第一时间出现在你的订阅列表里。点“在看”支持我们吧!
技术共进，成长同行——讯飞AI开发者社区
更多推荐
1
0- 0
已为社区贡献53条内容
所有评论(0)
