参见：ROM&RAM

2、 IO口工作方式（学过STM32的人应该很熟悉）

上拉输入、下拉输入、推挽输出、开漏输出。

3、请说明总线接口USRT、I2C的异同点在这里插入图片描述

4、IIC协议时序图

必须会画出来。
IIC协议有两根线，一根SCL时钟线，一根SDA数据线，如图可以看到开始信号和结束信号的电平状态。

开始后，因为IIC总线可以挂在很多设备（不超过8个），所以先发送一个设备地址，选中这个设备，设备地址最后一位代表了是写还是读。选中设备后，再发送寄存器地址，代表选中某个寄存器，再开始传输数据。

八位设备地址=7位从机地址+读/写地址，
再给地址添加一个方向位位用来表示接下来数据传输的方向，0表示主设备向从设备(write)写数据，1表示主设备向从设备(read)读数据

开始信号：SCL 为高电平时，SDA 由高电平向低电平跳变，开始传送数据。

结束信号：SCL 为高电平时，SDA 由低电平向高电平跳变，结束传送数据。

应答信号：接收数据的 IC 在接收到 8bit 数据后，向发送数据的 IC 发出特定的低电平脉冲，表示已收到数据。CPU 向受控单元发出一个信号后，等待受控单元发出一个应答信号，CPU 接收到应答信号后，根据实际情况作出是否继续传递信号的判断。若未收到应答信号，由判断为受控单元出现故障。IIC信号在数据传输过程中，当SCL=1高电平时，数据线SDA必须保持稳定状态，不允许有电平跳变，只有在时钟线上的信号为低电平期间，数据线上的高电平或低电平状态才允许变化。SCL=1时 数据线SDA的任何电平变换会看做是总线的起始信号或者停止信号。

5、单片机的SP指针始终指向

栈顶

6、IIC总线在传送数据过程中共有三种类型信号：

它们分别是：开始信号、结束信号和应答信号。

7、FIQ中断向量入口地址：

FIQ和IRQ是两种不同类型的中断，ARM为了支持这两种不同的中断，提供了对应的叫做FIQ和IRQ处理
器模式（ARM有7种处理模式）。

FIQ的中断向量地址在0x0000001C，而IRQ的在0x00000018。

8、SPI四种模式，简述其中一种模式，画出时序图

在芯片资料上极性和相位一般表示为CPOL（Clock POLarity）和CPHA(Clock PHAse), 极性和相位组合
成4种工作模式。

spi四种模式SPI的相位(CPHA)和极性(CPOL)分别可以为0或1，对应的4种组合构成了SPI的4种模式
(mode)
Mode 0 CPOL=0, CPHA=0
Mode 1 CPOL=0, CPHA=1
Mode 2 CPOL=1, CPHA=0
Mode 3 CPOL=1, CPHA=1
时钟极性CPOL: 即SPI空闲时，时钟信号SCLK的电平（1:空闲时高电平; 0:空闲时低电平） 时钟相位CPHA: 即SPI在SCLK第几个边沿开始采样（0:第一个边沿开始; 1:第二个边沿开始）sd卡的spi常用的是mode 0 和mode 3，这两种模式的相同的地方是都在时钟上升沿采样传输数据，区别这两种方式的简单方法就是看空闲时，时钟的电平状态，低电平为mode 0 ，高电平为mode 3。

第七章、杂项面试题

1、讲一讲冯诺依曼和哈佛体系的区别

哈佛结构是一种将程序指令存储和数据存储分开的存储器结构。目前使用哈佛结构的中央处理器和微控制器有很多，ARM9、ARM10和ARM11，51单片机属于哈佛结构。冯·诺伊曼结构也称普林斯顿结构，是一种将程序指令存储器和数据存储器合并在一起的存储器结构。

最后

自我介绍一下，小编13年上海交大毕业，曾经在小公司待过，也去过华为、OPPO等大厂，18年进入阿里一直到现在。

深知大多数Java工程师，想要提升技能，往往是自己摸索成长，自己不成体系的自学效果低效漫长且无助。

因此收集整理了一份《2024年嵌入式&物联网开发全套学习资料》，初衷也很简单，就是希望能够帮助到想自学提升又不知道该从何学起的朋友，同时减轻大家的负担。

既有适合小白学习的零基础资料，也有适合3年以上经验的小伙伴深入学习提升的进阶课程，基本涵盖了95%以上嵌入式&物联网开发知识点，真正体系化！

如果你觉得这些内容对你有帮助，需要这份全套学习资料的朋友可以戳我获取！！

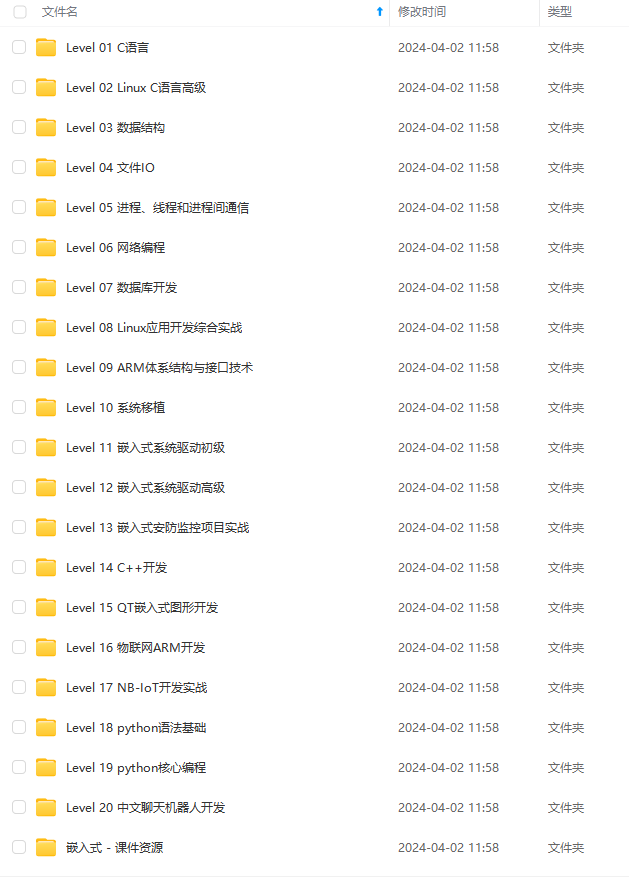

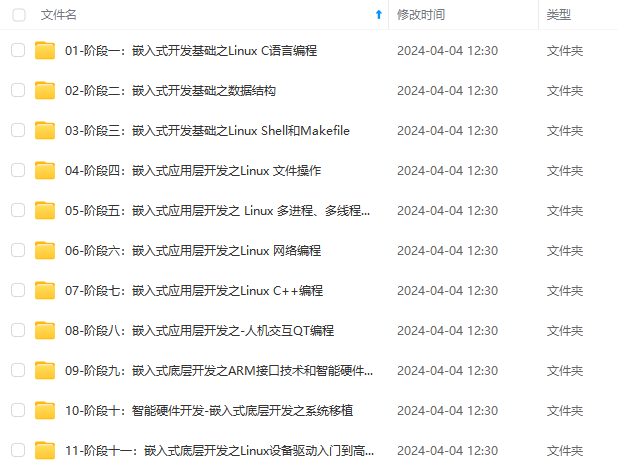

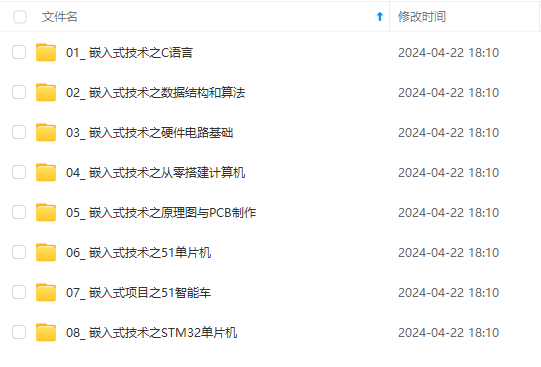

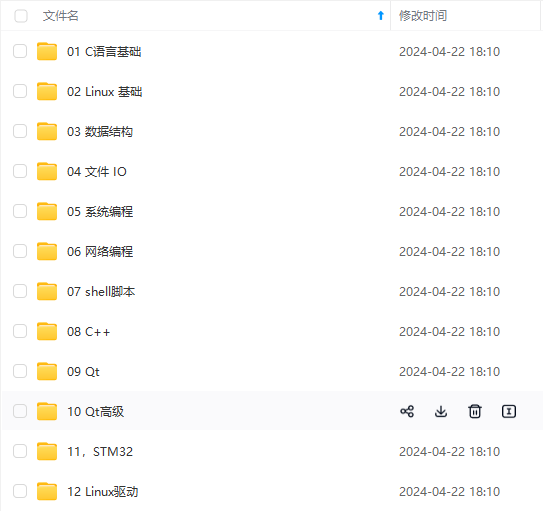

由于文件比较大，这里只是将部分目录大纲截图出来，每个节点里面都包含大厂面经、学习笔记、源码讲义、实战项目、讲解视频，并且后续会持续更新！！
