前面介绍了 Openstack 入门、基础环境部署等相关的知识点，今天我将详细的为大家介绍 Openstack 身份认证服务 Keystone相关知识，希望大家能够从中收获多多！如有帮助，请点在看、转发分享朋友圈支持一波！！！

Keystone概念

Keystone (OpenStack Identity Service)是OpenStack中的一个独立的提供安全认证的模块，主要负责openstack用户的身份认证、令牌管理、提供访问资源的服务目录、以及基于用户角色的访问控制。Keystone类似一个服务总线，或者说是整个Openstack框架的注册表,其他服务通过keystone来注册其服务的Endpoint (服务访问的URL)，任何服务之间相互的调用，需要经过Keystone的身份验证，来获得目标服务的Endpoint来找到目标服务。

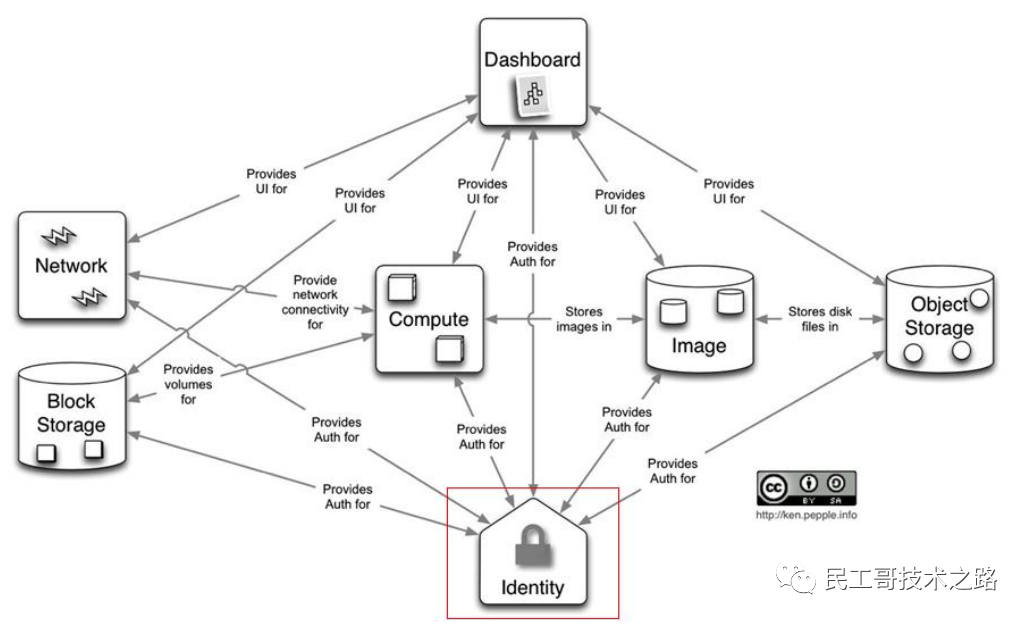

Keystone服务在Openstack架构中的位置：

Keystone作用

在Openstack中，Ketstone负责用户认证和服务目录两大功能的实现，相当于一个注册中心，主要有以下功能：

1、用户与认证，包括用户权限与用户行为跟踪。
- 身份认证：负责令牌的发放和校验
- 用户授权：授权用户有指定的可执行动作的范围
- 用户管理：管理用户的账户
2、服务目录，即提供一个服务目录，包括所有的服务项和相关API的端点。
- 服务目录：提供可用服务的API端点位置
3、SOA相关知识。

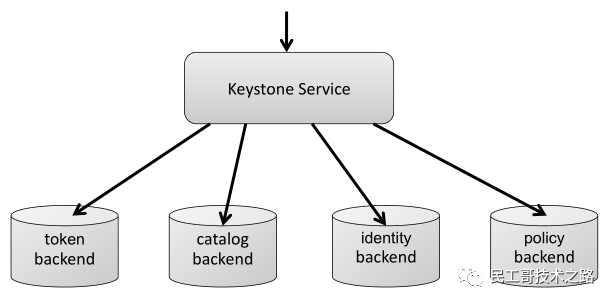

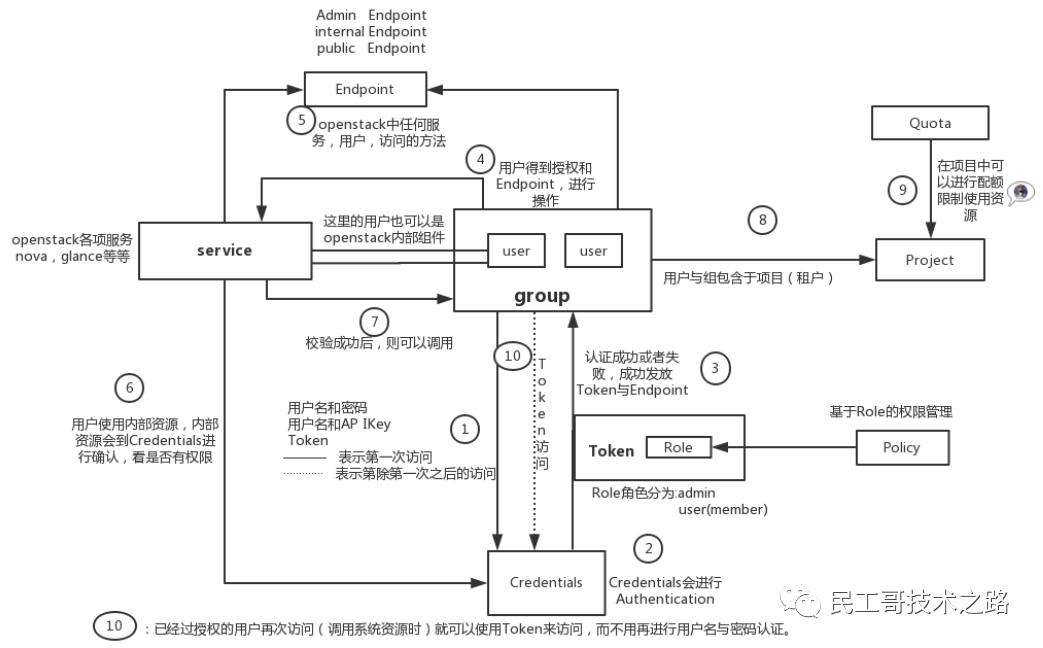

Keystone基本架构

更多关于云计算服务 Openstack 系列的学习文章，请参阅：企业云计算平台 Openstack ，本系列持续更新中。

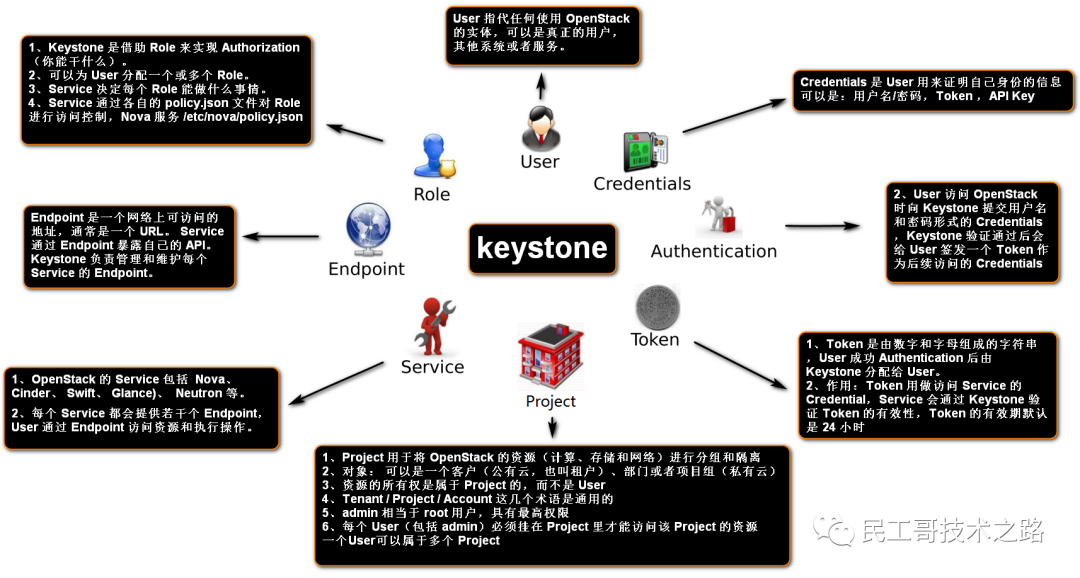

Keystone的管理对象

Keystone服务贯穿整个架构，在进行身份认证服务的整个流程中，有几个重要的概念。

用户（user）：指的是使用openstack架构的用户。
证书（credentials）：用于确认用户身份的凭证，证明自己是自己，包括用户的用户名和密码，或是用户名和API密钥，或者身份管理服务提供的认证令牌。
认证（authentication）：确定用户身份的过程。
项目（project）：可以理解为一个人，或服务所拥有的资源的集合。
角色（role）：用于划分权限，通过给user指定role，使user获得role对应操作权限
服务（service）：openstack架构的组件服务，如nova、neutron、cinder、swift、glance等。
令牌（token）：由字符串表示，作为访问资源的凭证，是用户的身份/权限证明文件；token决定了用户的权限范围，在指定的权限内进行操作；也包括令牌的有效期，在指定的时间范围内用户才有这些权限。
端点（endpoint）：一个可以通过网络来访问和定位某个openstack service的地址，即用户创建一个项目过程中需要的各个服务资源的位置

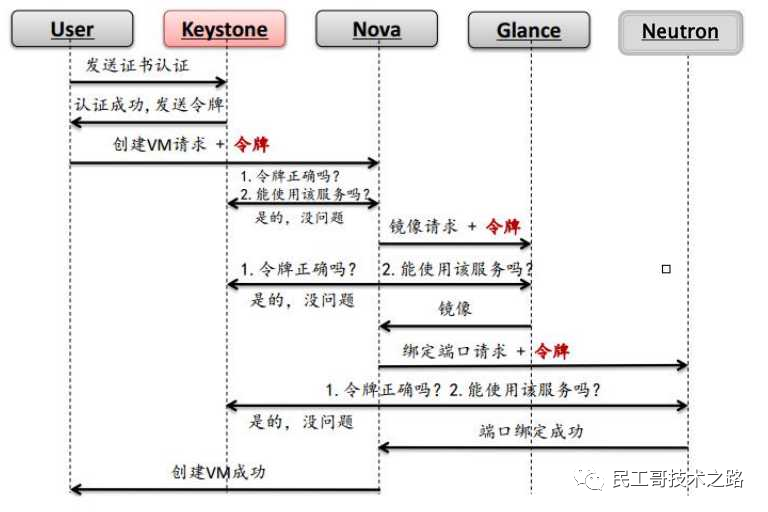

虚拟机创建流程

工作流程

用户通过命令行或者horizon控制面板的方式登录openstack，凭借自己的证书（credentials）给keystone验证。
Keystone对用户的证书验证，验证通过则会发布一个令牌（token）和用户所需服务的位置点（endpoint）给用户。
用户得到了位置点（endpoint）之后，携带自己的令牌，向nova发起请求，请求创建虚拟机。
nova会拿着用户的token向keystone进行认证，看是否允许用户执行这样的操作。
keystone认证通过之后，返回给nova，nova即开始执行创建虚拟机的请求。首先需要镜像资源，nova带着令牌（token）和所需要的镜像名向glance提出镜像资源的请求。
glance会拿着token去向keystone进行认证，看是否允许提供镜像服务。keystone认证成功后，返回给glance。glance向nova提供镜像服务。
创建虚拟机还需要网络服务，nova携带token向neutron发送网络服务的请求
neutron拿着nova给的token向keystone进行认证，看是否允许向其提供网络服务。keystone认证成功后，返回给nuetron。nuetron则给nova提供网络规划服务。
nova获取了镜像和网络之后，开始创建虚拟机，通过hypervisior可调用底层硬件资源进行创建。创建完成返回给用户，成功执行了用户的请求。

安装 Keystone

数据库安装与设置

yum install -y mariadb mariadb-server python2-PyMySQL

完成安装。之后，我们为Openstack增加MySQL数据库的配置，在/etc/my.cnf.d/目录下，新创建openstack.cnf文件，并写入如下内容：

[mysqld]
bind-address = 192.168.136.101
default-storage-engine = innodb  #默认存储引擎[innodb]
innodb_file_per_table       # 使用独享表空间
max_connections = 4096          #最大连接数是4096 （默认是1024）
collation-server = utf8_general_ci  #数据库默认校对规则
character-set-server = utf8 #默认字符集

之后，我们需要创建Openstack运行所需要的数据库，并授予响应的权限，进入mysql后，执行命令：

create database keystone;
grant all on keystone.* to 'keystone'@'localhost' identified by 'keystone';
grant all on keystone.* to 'keystone'@'%' identified by 'keystone';

create database glance;
grant all on glance.* to 'glance'@'%' identified by 'glance';
grant all on glance.* to 'glance'@'localhost' identified by 'glance';

create database nova;
grant all on nova.* to 'nova'@'localhost' identified by 'nova';
grant all on nova.* to 'nova'@'%' identified by 'nova';

create database nova_api;
grant all on nova_api.* to 'nova_api'@'localhost' identified by 'nova_api';
grant all on nova_api.* to 'nova_api'@'%' identified by 'nova_api';

create database neutron;
grant all on neutron.* to 'neutron'@'%' identified by 'neutron';
grant all on neutron.* to 'neutron'@'localhost' identified by 'neutron';

flush privileges;

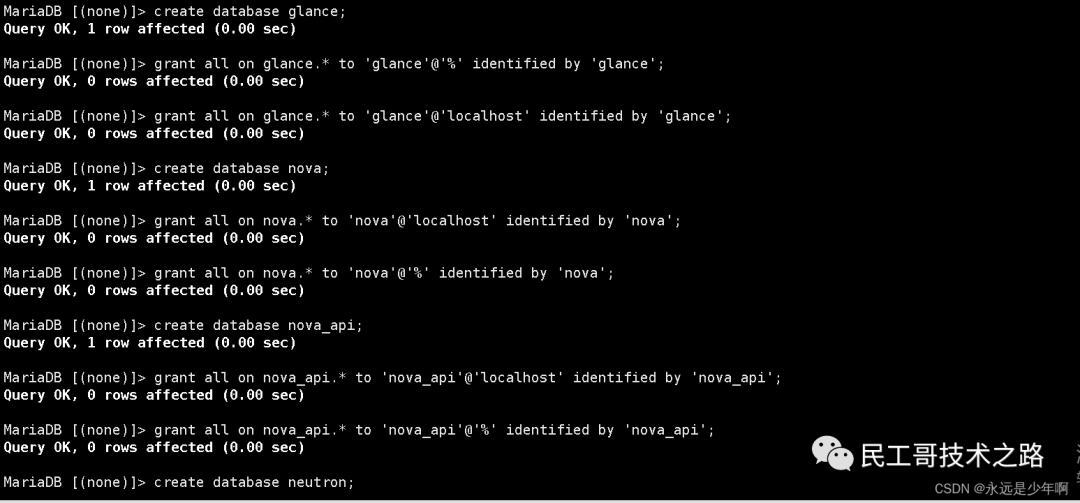

在上述配置中，keystone为认证服务的数据库，glance为镜像数据库，nova为虚拟化数据库，neutron为网络资源管理数据库。上述命令执行过程如下：
更多关于云计算服务 Openstack 系列的学习文章，请参阅：企业云计算平台 Openstack ，本系列持续更新中。

安装、配置keystone

直接采用YUM的方式进行安装，执行命令：

yum install -y openstack-keystone httpd mod_wsgi

keystone配置

在keystone安装完成后，我们还需要进行keystone的配置。但是在进行keystone的配置之前，我们还需要先生成一个token，执行命令：

openssl rand -hex 10

会生成一串字符串，该命令执行情况如下：
keystone的配置文件是/etc/keystone/keystone.conf，进入该文件后，我们需要改动以下4个地方：

首先，我们找到[default]模块，将该模块下的admin_token字段修改为我们刚刚复制的字符串内容。
其次，我们找到[database]模块，在该模块下添加如下内容：

connection = mysql+pymysql://keystone:keystone@192.168.136.101/keystone

在上述配置中，keystone:keystone表示MySQL数据库的用户名和密码，最后的/keystone表示MySQL的数据库。我们可以根据自己的实际配置进行灵活修改。
再次，我们找到[token]模块，在该模块下添加如下内容：

provider = fernet
driver = memcache

表示使用fernet的令牌提供方式和memcache的数据库存储。最后，我们找到[memcache]模块，在该模块下添加如下内容：

servers = 192.168.136.101:11211

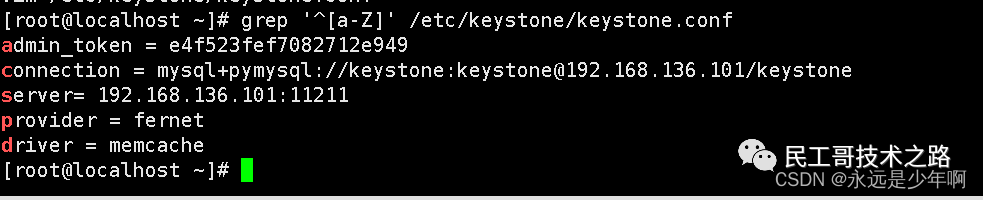

最后，我们完成上述配置后，实际有用的配置如下所示：

这样，我们的keystone就配置完成了。

keystone数据库初始化

在keystone配置完成后，我们还需要进行keystone的数据库初始化配置。执行命令：

su -s /bin/sh -c "keystone-manage db_sync" keystone

等待该命令执行结束后，我们来查看数据库初始化的效果，执行命令：

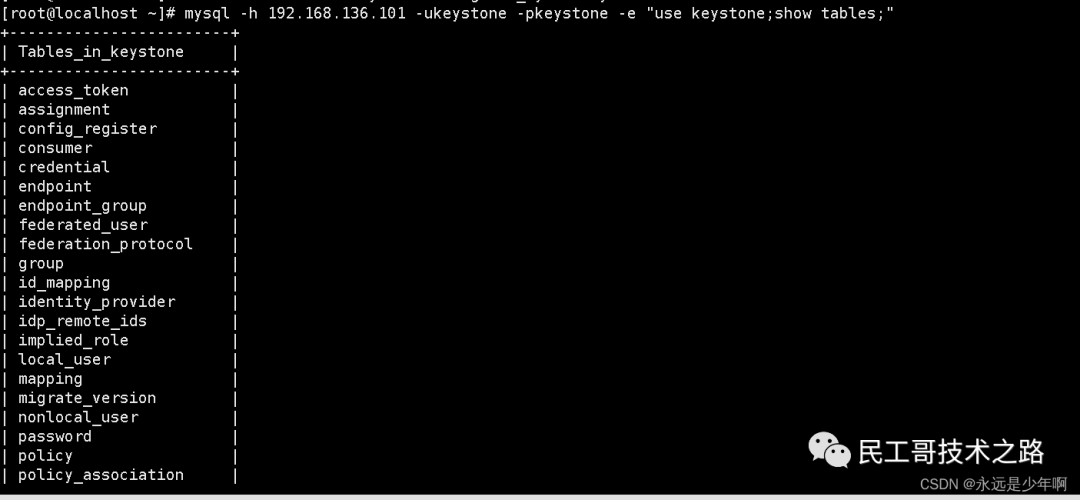

mysql -h 192.168.136.101 -ukeystone -pkeystone -e "use keystone;show tables;"

结果如下所示：
从上图可以看出，我们的keystone数据库初始化成功！

Fernet Keys初始化

最后，我们还需要初始化Fernet Keys，执行命令：

keystone-manage fernet_setup --keystone-user keystone --keystone-group keystone

就可以在/etc/keystone/目录下生成fernets-keys目录，在该目录下就存放了线管的Fernet证书。

Openstack Keystone配置环境变量

在进行Keysrtone的配置之前，我们需要先创建环境变量，这样我们才能成功连接到Keystone中。执行命令：

export OS_TOKEN=e4f523fef7082712e949
export OS_URL=http://192.168.136.101:35357/v3
export OS_IDENTITY_API_VERSION=3

可以设置这三个环境变量。其中，第一个OS_TOKEN是我们在Keystone配置文件中设置的admin_token的值，OS_URL是本机的IP地址，这两个参数大家在使用时可以根据自己的实际情况进行修改。

注意，只有完成这三个环境变量的创建，才能够进行下步的操作，否则Openstack会报错！更多关于云计算服务 Openstack 系列的学习文章，请参阅：企业云计算平台 Openstack ，本系列持续更新中。

帮助命令

在openstack中，使用–help参数来显示一条命令的帮助，例如，执行命令：

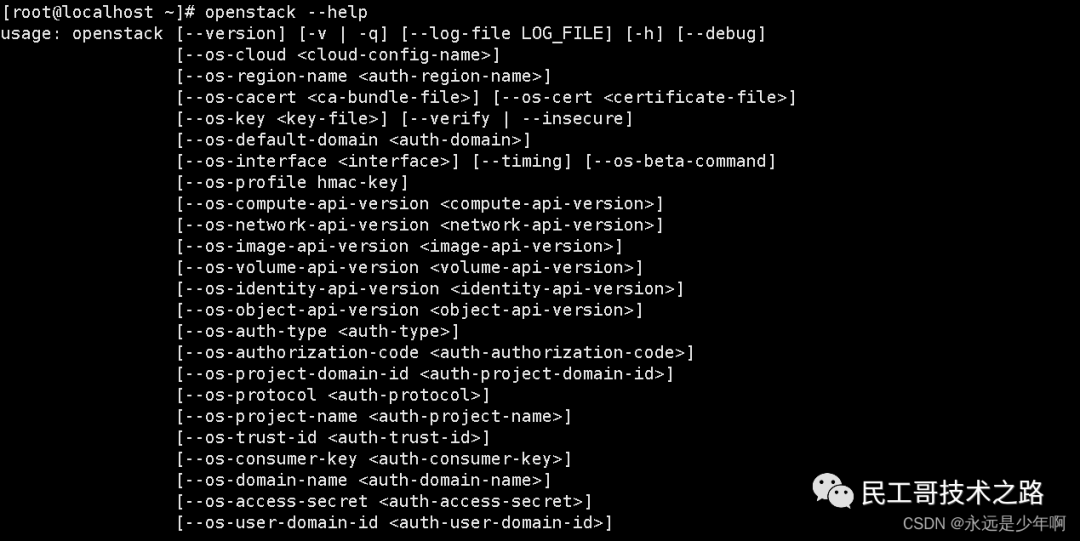

openstack --help

可以显示所有openstack的相关命令。该命令执行结果（部分）如下所示：当然，我们也可以针对单个模块，来查看命令帮助，执行命令：

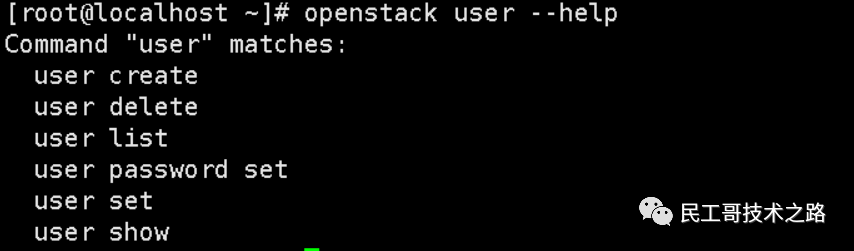

openstack user --help

可以显示openstack user模块的相关命令，该命令执行结果如下所示：
同样的，我们执行命令：

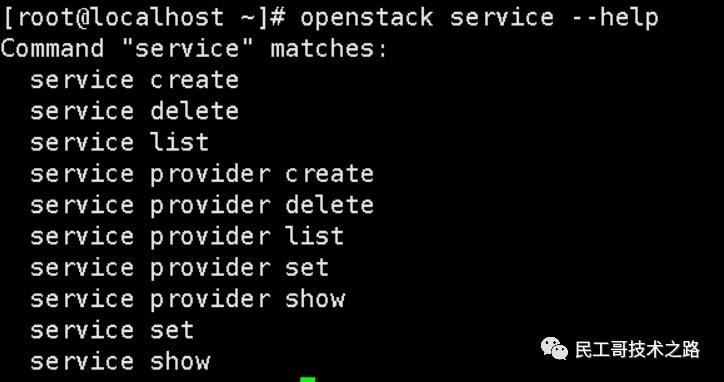

openstack service --help

也可以显示service模块的相关命令，该命令执行结果如下所示：
这样，当我们遇到不会的openstack命令后，就可以使用–help参数来查看具体的使用方式了。接下来，我们就可以正式进行Keystone域、项目、用户和角色的创建了。

域、项目、用户和角色的创建

首先，我们先创建一个Default域，执行命令：

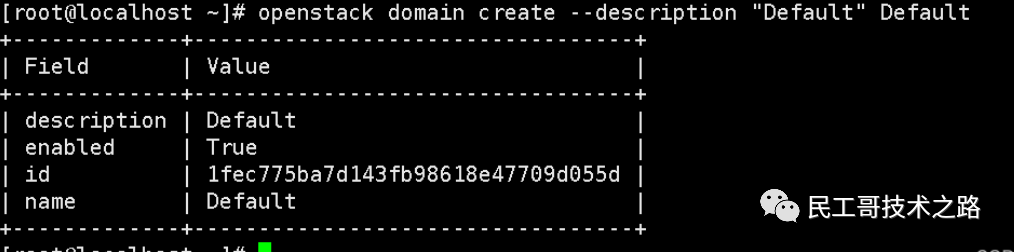

openstack domain create --description "Default" Default

即可创建Default的域，在上述命令中，–description参数后面是对该域的描述，不具有实际作用，该命令执行结果如下：
接下来，我们在该Default域下创建admin的项目，执行命令：

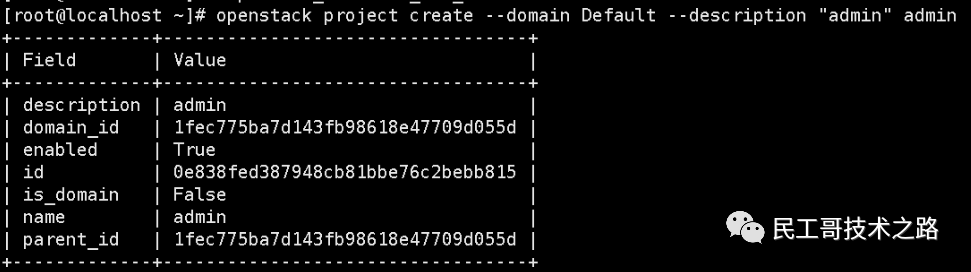

openstack project create --domain Default --description "admin" admin

该命令执行结果如下：
在这里，我们的admin项目是专门用于Openstack管理的项目，通过该项目可以管理Openstack中所有的云主机。

接下来，我们尝试在Default域中，创建admin用户，执行命令：

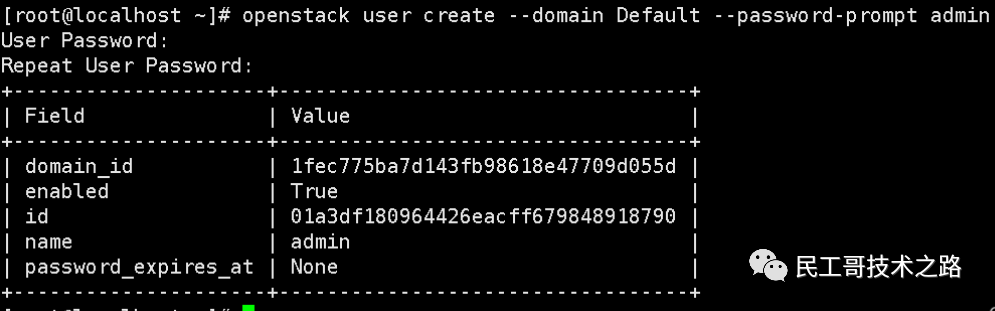

openstack user create --domain Default --password-prompt admin

即可创建名为admin的用户，该命令执行后，会输入两次密码，作为该用户的登录密码。该命令执行情况如下所示：

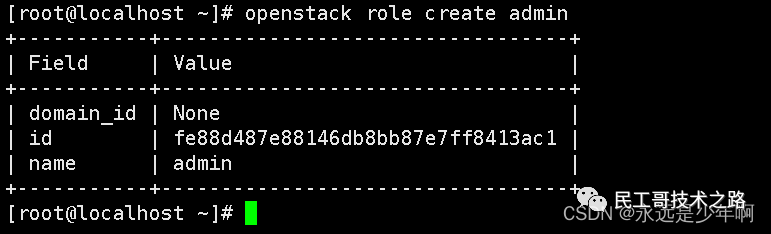

接下来，我们需要创建admin的角色，执行命令：

openstack role create admin

该命令执行结果如下所示：
之后，我们需要将admin用户添加到admin项目上，执行命令：

openstack role add --project admin --user admin admin

在上述命令中，–project参数指定了项目明，–user参数则指定了用户名，最后的admin是我们刚刚创建的Role。

这样，我们的Default域就配置完成了。接下来，我们再以基本相同的方式，来配置一个demo域。

首先，我们先创建demo域，执行命令：

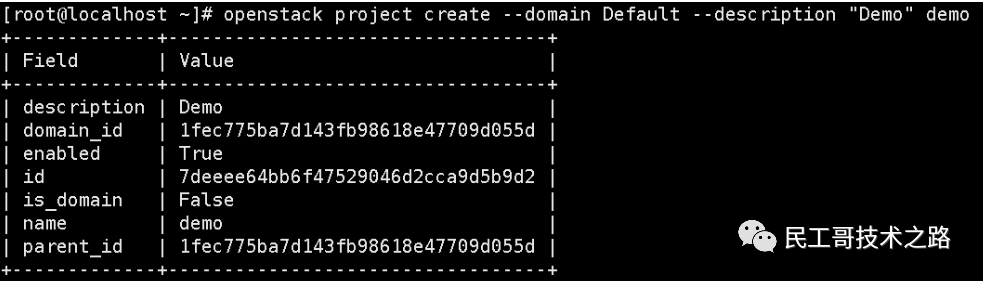

openstack project create --domain Default --description "Demo" demo

该命令执行情况如下所示：

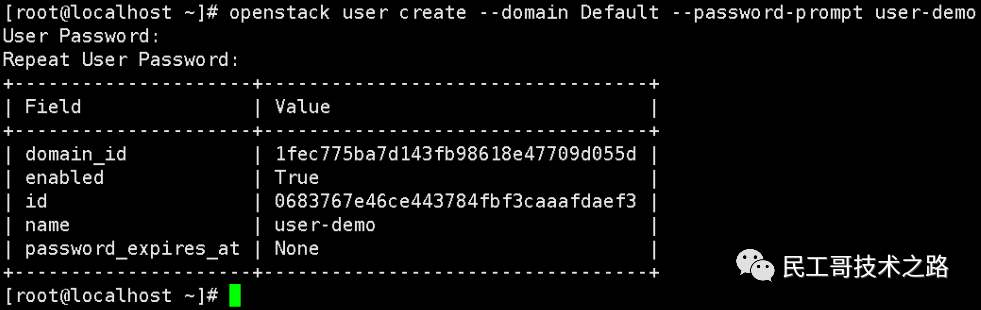

之后，我们在Default域中，创建user-demo用户，执行命令：

openstacl user create --domain Default --password-prompt user-demo

该命令执行结果如下所示：

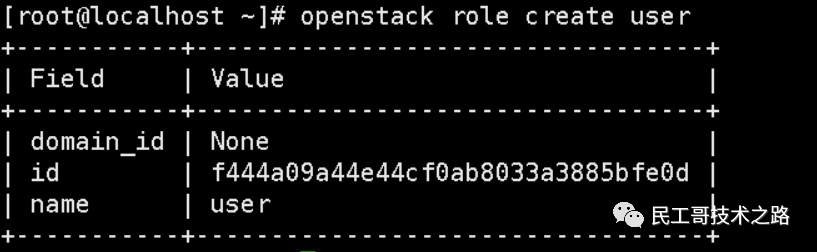

接下来，我们创建名为user的角色，执行命令：

openstack role create user

该命令执行结果如下所示：
最后，我们将demo用户添加到demo项目中，并授予user权限，执行命令：

openstack role add --project demo --user user-demo user

这样我们的Keystone域、项目、用户和角色的创建就完成了。更多关于云计算服务 Openstack 系列的学习文章，请参阅：企业云计算平台 Openstack ，本系列持续更新中。

Keystone中Nova、Neutron与Glance用户的创建与授权

Service服务项目创建

在Openstack中，各个服务需要访问Keystone，而访问Keystone的需要进行认证。为了配置各个服务对Keystone访问的认证，我们需要为每个服务创建用户，并且每个用户还要属于一个项目。接下来，我们就需要创建这个Server项目，并且给每个服务单独创建一个用户。

首先，我们来创建service服务项目，执行命令：

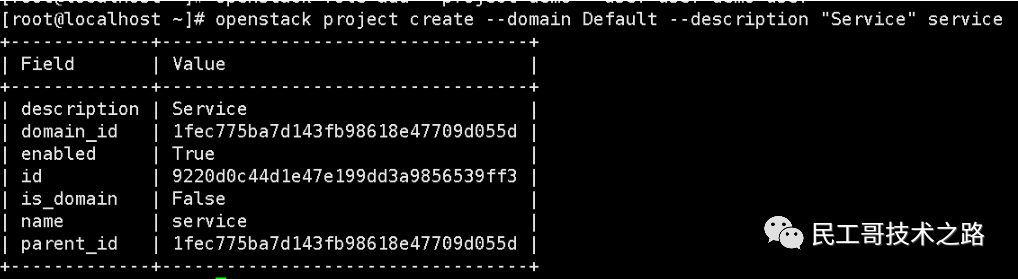

openstack project create --domain Default --description "Service" service

该命令执行结果如下所示：

Nova、Neutron与Glance用户的创建与授权

接下来，我们要为Glance、Nova和Neutron三个服务分别创建用户，并进行授权。

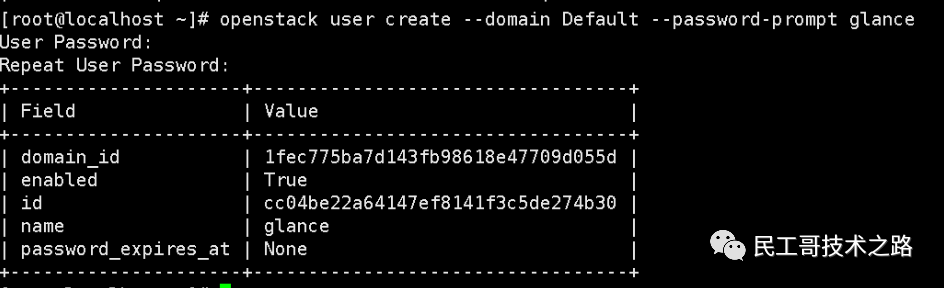

Glance用户的创建命令如下所示：

openstack user create --domain Default --password-prompt glance

该命令执行结果如下所示：
对Glance用户进行授权的命令如下：

openstack role add --project service --user glance admin

Nova的用户创建和授权命令如下：

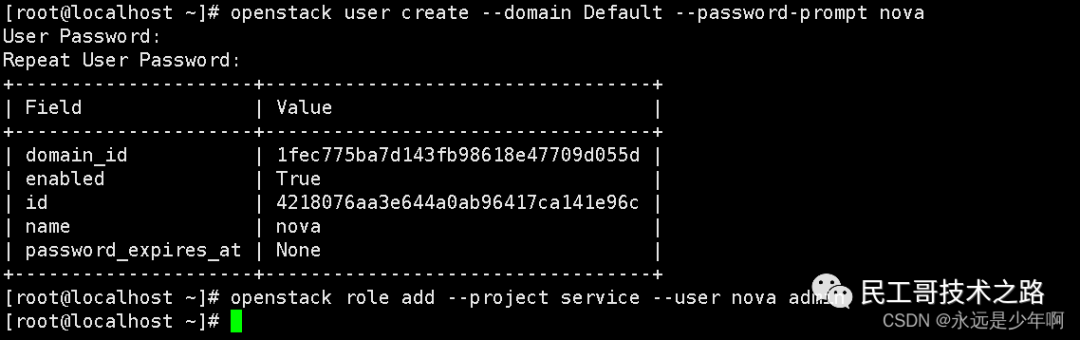

openstack user create --domain Default --password-prompt nova
openstack role add --project service --user nova admin

上述两条命令执行结果如下：

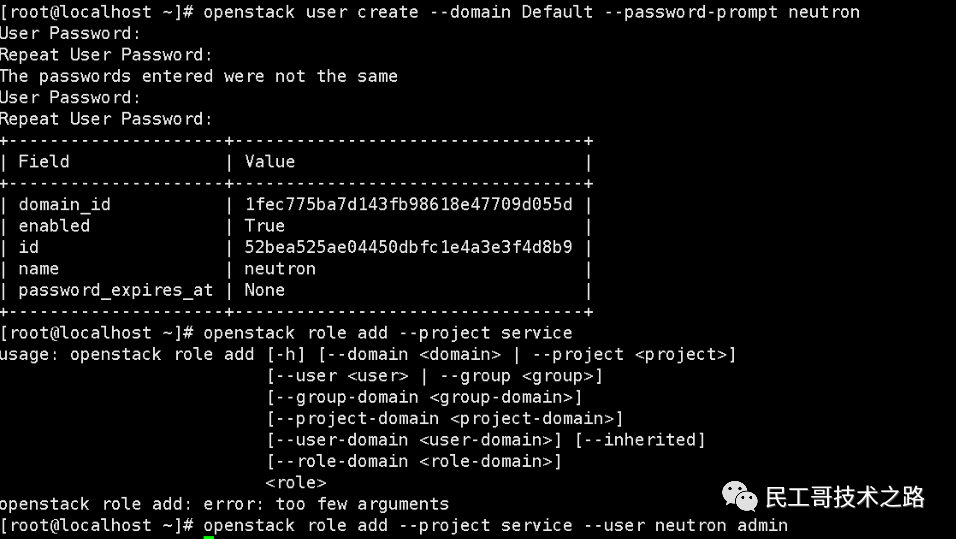

Neutron的用户创建和授权命令如下：

openstack user create --domian Default --password-prompt neutron
openstack role add --project service --user neutron admin

上述两条命令执行结果如下：
这样，我们就实现了Openstack的Keystone中Nova、Neutron与Glance用户的创建与授权了。

Keystone服务注册

Keystone 服务创建

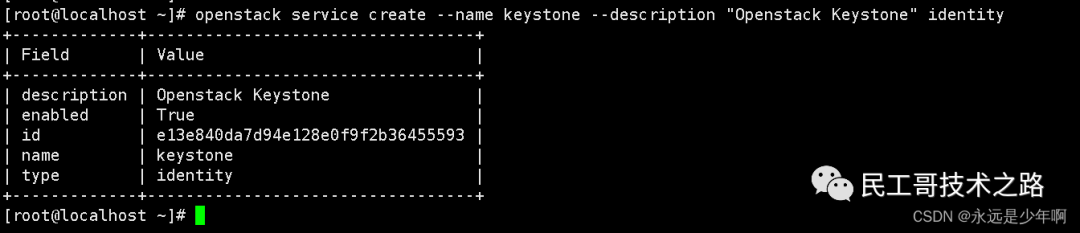

首先，我们来创建identity服务，这样当其他服务需要注册时，就需要寻找我们创建的identity服务。执行命令：

openstack service create keystone --description "Openstack Keystone" identity

即可创建名为identity的Service服务了，该命令执行结果如下所示：

Keystone端点创建

接下来，我们还要创建Keystone的Endpoint，我们需要分别创建public、private以及admin三种权限的端点。公共（public）端点的创建命令如下所示：

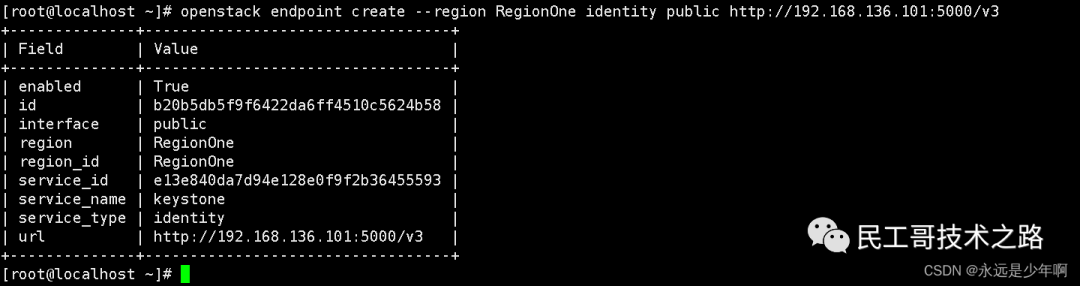

openstack endpoint create --region RegionOne identity http://192.168.136.101:5000/v3

该命令执行结果如下所示：
内部（Internal）端点的创建命令如下所示：

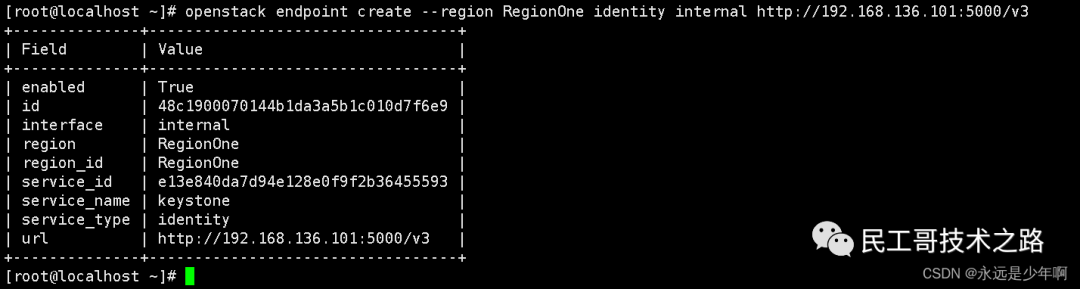

openstack endpoint create --region RegionOne identity internal http://192.168.136.101:5000/v3

该命令执行结果如下所示：
admin端点创建命令如下所示：

openstack endpoint create --region RegionOne identity admin http://192.168.136.101:35357/v3

注意，在上述命令中，由于admin的URL与Internal和Public URL的分离性，因此在这里我们将其端口配置为35357。该命令执行结果如下所示：

Keystone安装结果检验

在完成上述步骤后，我们的Keystone就已经安装完毕了，接下来，让我们检验一下Keystone的安装结果。

首先，我们先删除之前设置的环境变量OS_TOKEN以及OS_URL。（注：OS_TOKEN必须删除，OS_URL也可以不删除，相应的在下面的命令中，就可以省略–os-auth-url参数了）执行命令：

unset OS_TOKEN OS_URL

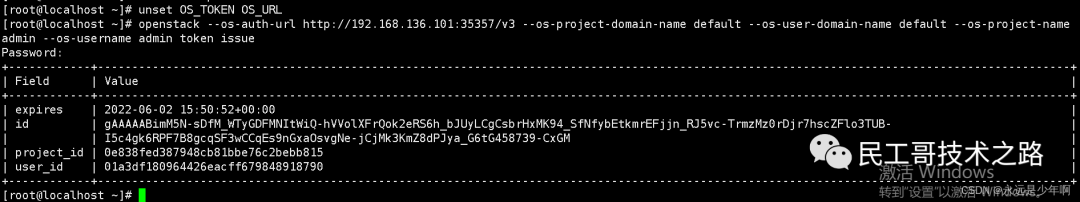

接下来，我们先测试admin用户，执行命令：

openstack --os-auth-url http://192.168.136.101:35357/v3 --os-project-domain-name default --os-user-domain-name default --os-project-name admin --os-username admin token issue

在弹出的对话框中输入密码，结果如下所示：
从上图可知，我们的admin用户安装成功！接下来，我们测试一下user-demo用户，执行命令：

openstack --os-auth-url http://192.168.136.101:5000/v3 --os-project-domain-name default --os-user-domain-name default --os-project-name demo --os-username user-demo token issue

同样的，在弹出的对话框中输入user-demo用户的密码，结果如下所示：
从上图可知，我们的user-demo用户安装成功！更多关于云计算服务 Openstack 系列的学习文章，请参阅：企业云计算平台 Openstack ，本系列持续更新中。

环境变量脚本使用

最后，为了我们更方便的使用Keystone，我们可以把admin用户和user-demo用户的相关参数写成脚本文件，这样当我们要使用该用户登录openstack时，执行该脚本，就可以直接登录使用，从而免去了上述很长的命令了。

admin用户的脚本文件admin-openstack.sh内容如下所示：

export OS_PROJECT_DOMAIN_NAME=Default
export OS_USER_DOMAIN_NAME=default
export OS_PROJECT_NAME=admin
export OS_USERNAME=admin
export OS_PASSWORD=admin
export OS_AUTH_URL=http://192.168.136.101:35357/v3
export OS_IDENTITY_API_VERSION=3
export OS_IMAGE_API_VERSION=2

我们执行该脚本后，然后执行命令：

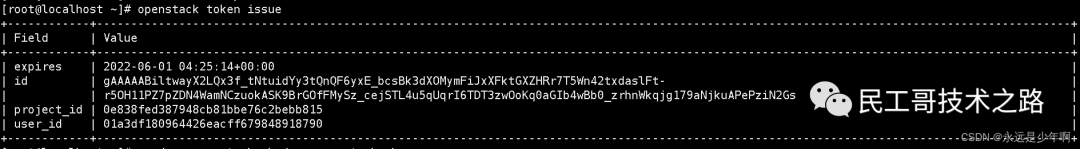

openstack token issue

结果如下所示：
同理，我们也可以配置user-demo用户的脚本文件demo-openstack.sh，其内容如下所示：

export OS_PROJECT_DOMAIN_NAME=Default
export OS_USER_DOMAIN_NAME=default
export OS_PROJECT_NAME=demo
export OS_USERNAME=user-demo
export OS_PASSWORD=user-demo
export OS_AUTH_URL=http://192.168.136.101:5000/v3
export OS_IDENTITY_API_VERSION=3
export OS_IMAGE_API_VERSION=2

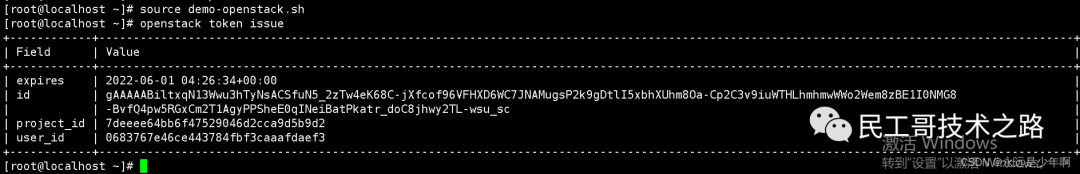

执行该脚本文件后，我们执行命令：

openstack token issue

执行结果如下所示：
从以上结果看出，我们的admin用户和user-demo用户的脚本均配置成功！更多关于云计算服务 Openstack 系列的学习文章，请参阅：企业云计算平台 Openstack ，本系列持续更新中。

参考文章：https://blog.csdn.net/KY06_Xxy/article/details/110959473 https://blog.csdn.net/weixin_40228200/article/details/125079572 https://blog.csdn.net/weixin_40228200/article/details/125108273
