基于Vector VH6501的CAN总线采样点测试方法
这里假装不知道目标采样点,改成以下数值(前提是观测到必须能发出报文,可以接近,不能太离谱),大家可以猜一下结果?这一步属于预选你的目标采样点,VH6501会根据预选的为起点做二分法等处理,选不准不影响实际值。下面这里一定要勾选上Active。物理连接示意图,电源略。
·
1、建立CANoe15.0 Sample工程

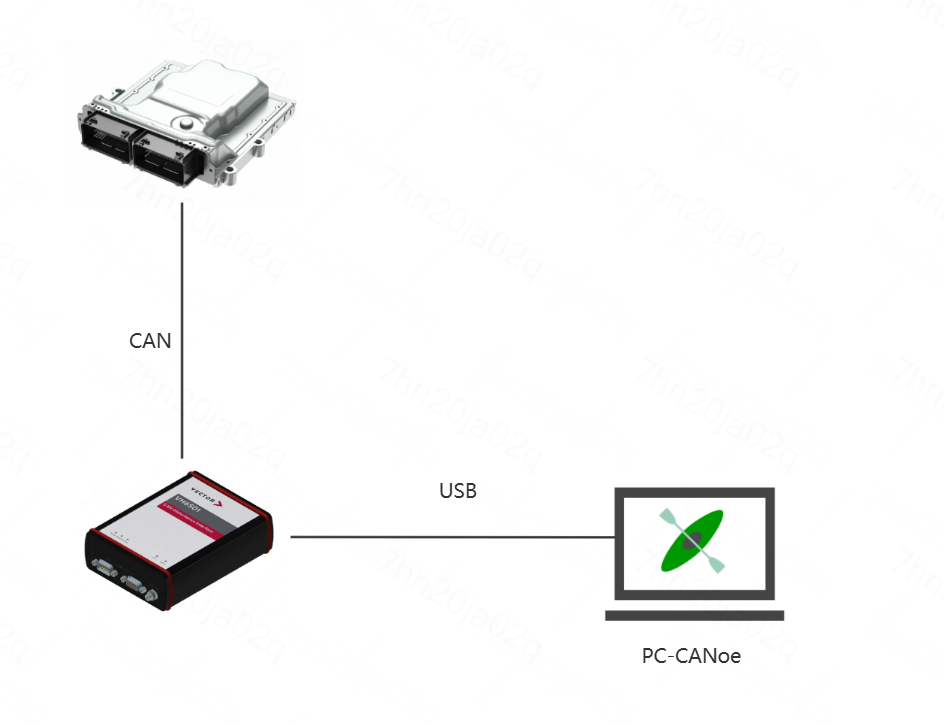

物理连接示意图,电源略

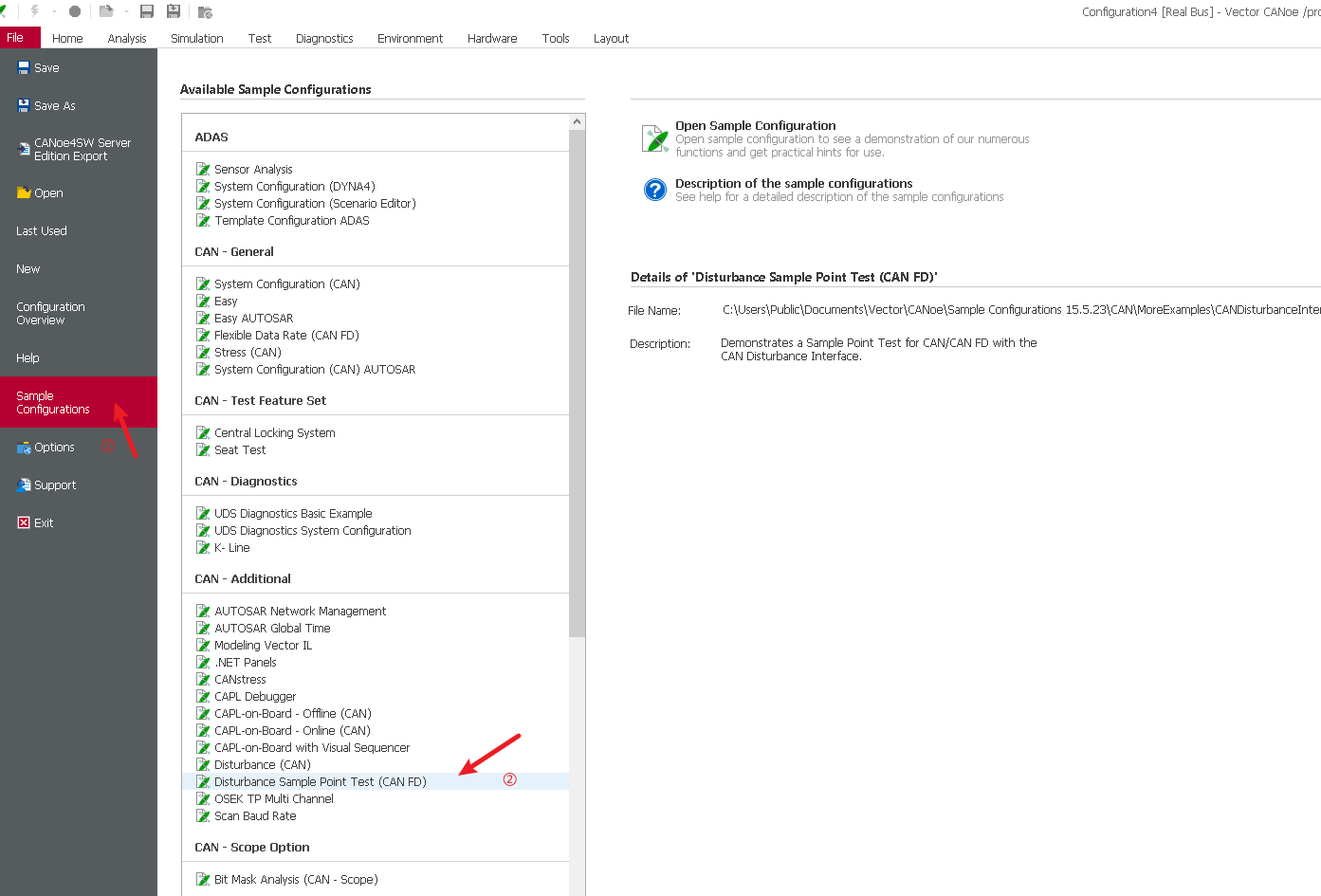

①新建选择Disturbance Sample Point Test

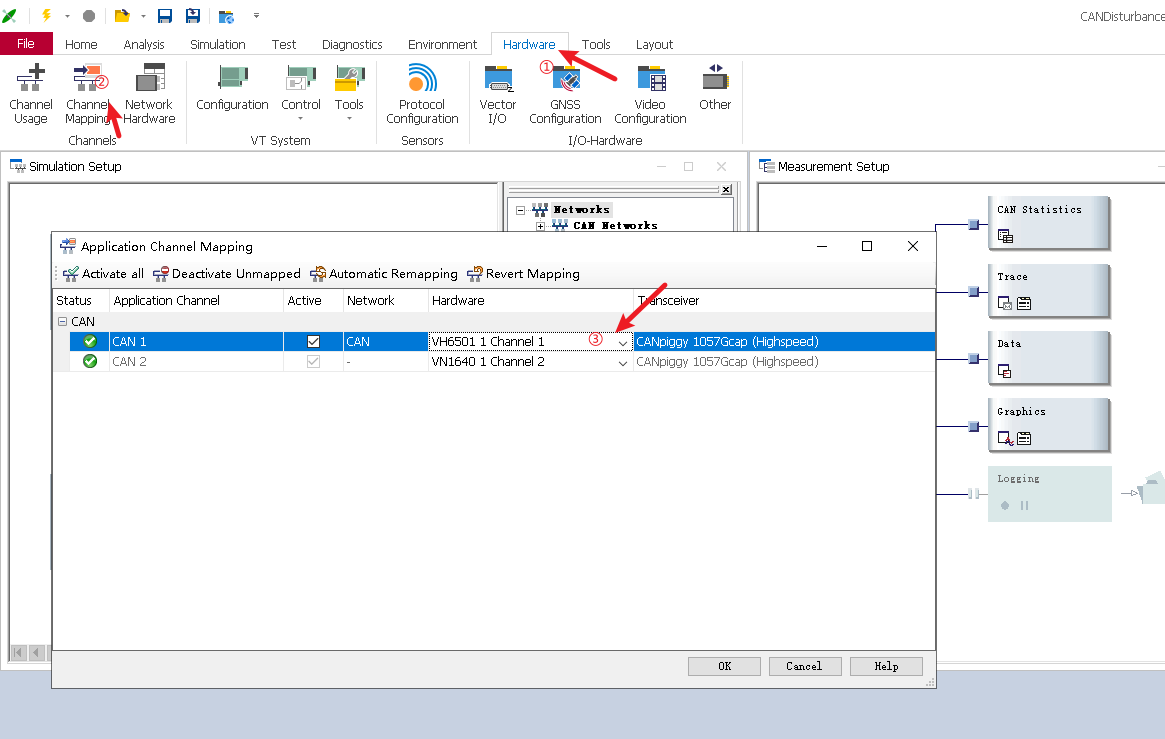

②CANoe软件映射到VH6501 Channel1的硬件通道上

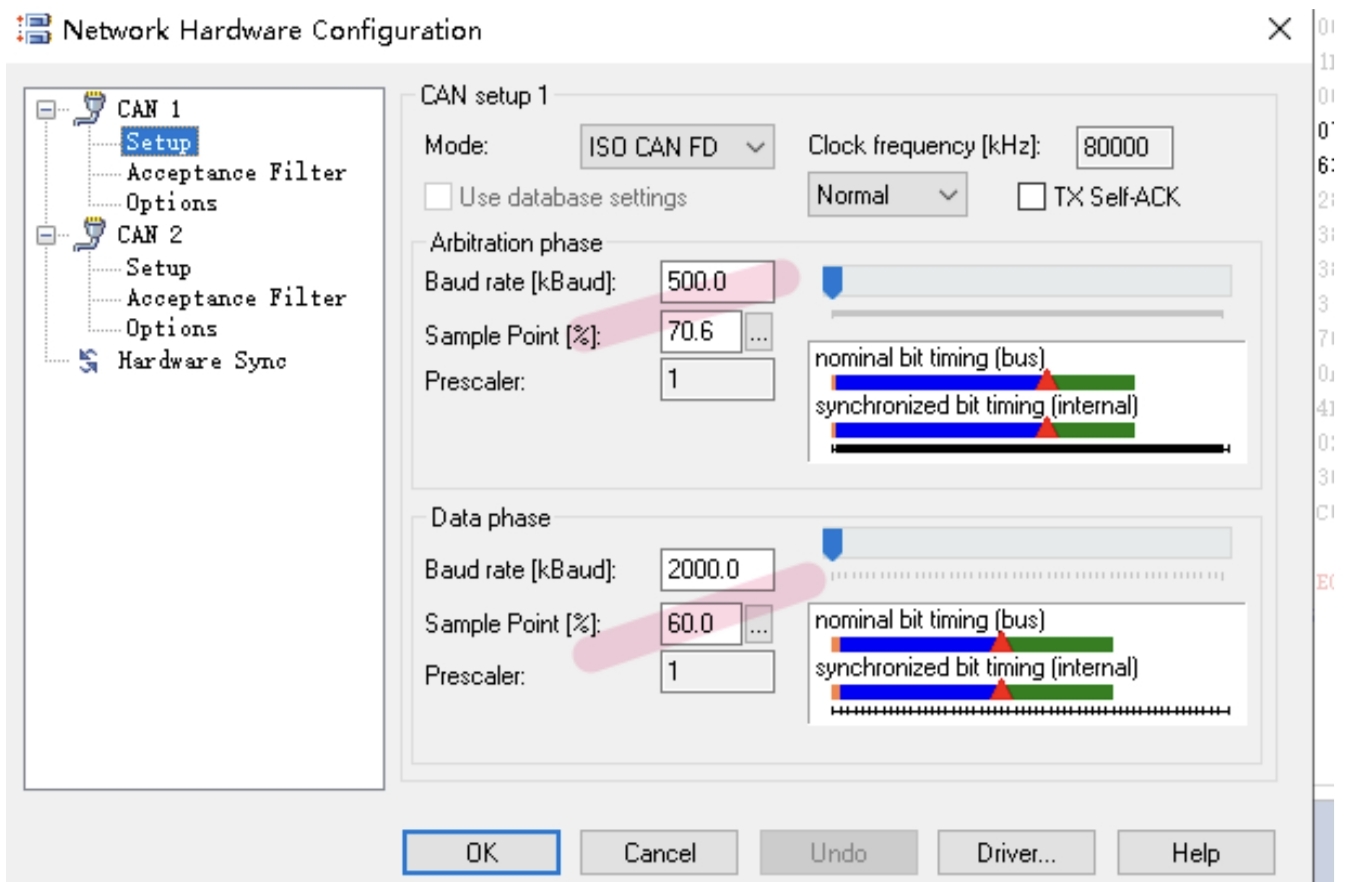

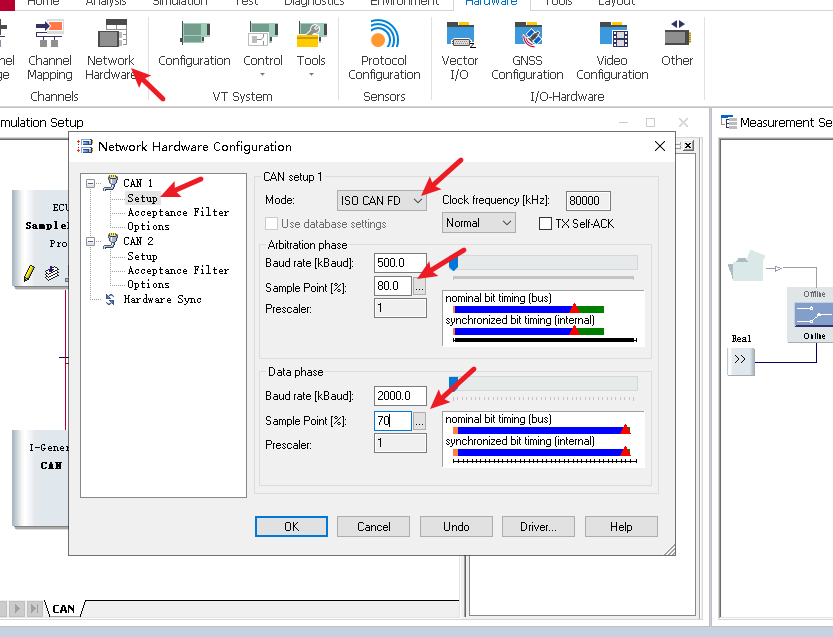

③配置CAN类型、仲裁场和数据场的波特率及采样点
这一步属于预选你的目标采样点,VH6501会根据预选的为起点做二分法等处理,选不准不影响实际值

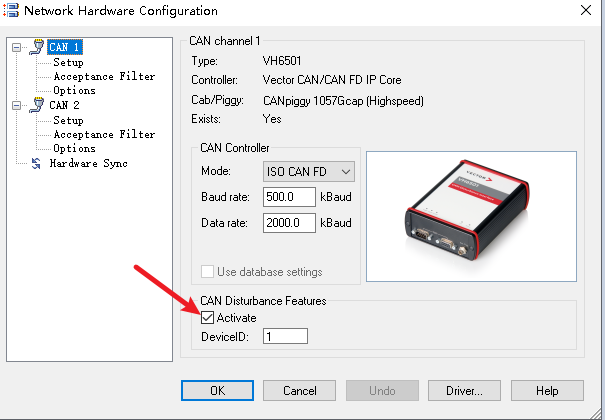

下面这里一定要勾选上Active
2、测试采样点

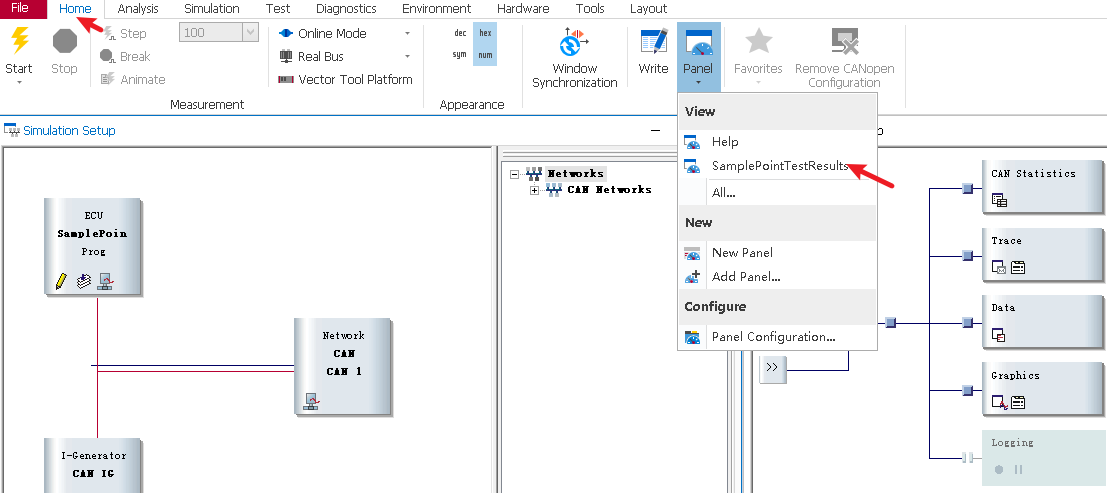

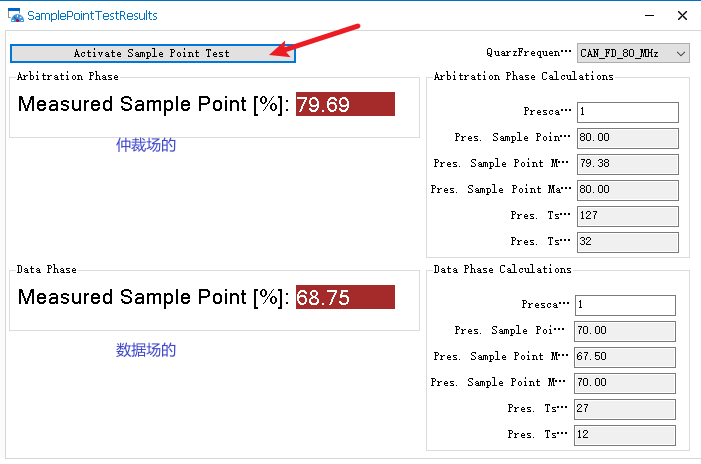

①Home→Panel→SamplePointResult
②选择你的目标CAN的晶振频率,我这里是80MHz

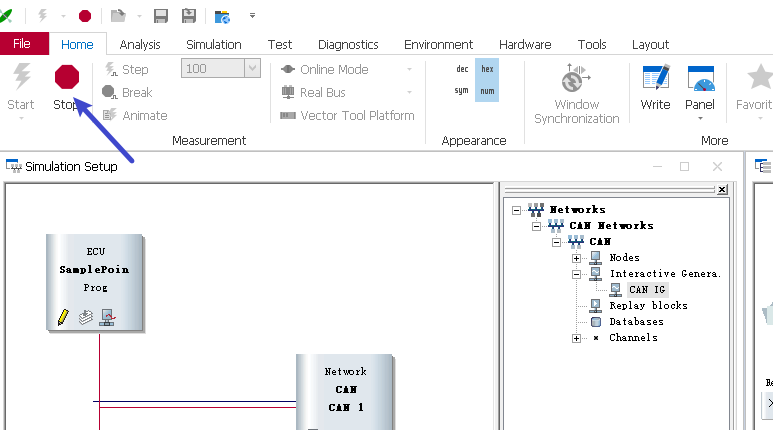

③激活测试
④彩蛋验证

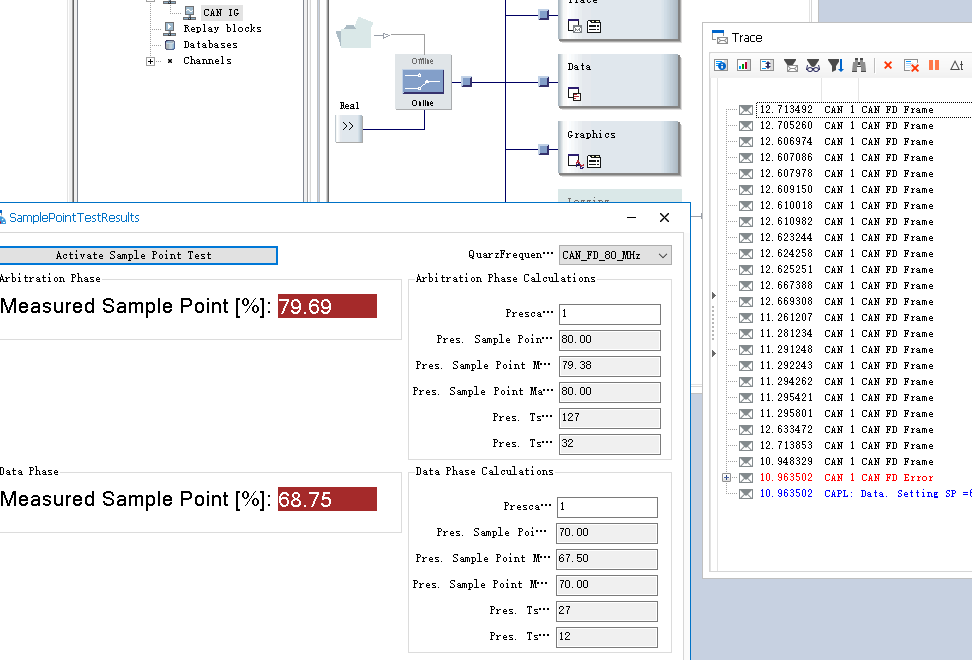

这里假装不知道目标采样点,改成以下数值(前提是观测到必须能发出报文,可以接近,不能太离谱),大家可以猜一下结果?
依然可以准确的测出采样点
