国产开源plutoSDR开发入门手册（一）板卡介绍

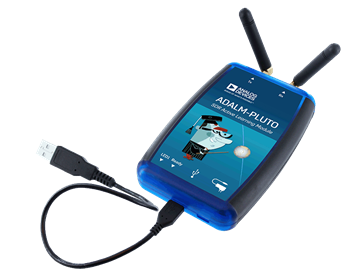

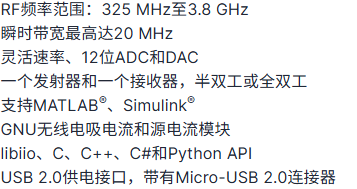

plutoSDR是基于ADI公司的AD9363–高度集成的RF捷变收发器和Xilinx® Zynq Z-7010 FPGA的一款适用于无线通信、雷达的开发工具，具有以下基本性能：
资料链接: https://pan.baidu.com/s/19fFc7IuCdckTQbZ_mWxqjA?pwd=6666 提取码: 6666

但其价格昂贵，且性能参数十分有限，于是就有了国产化的升级方案：

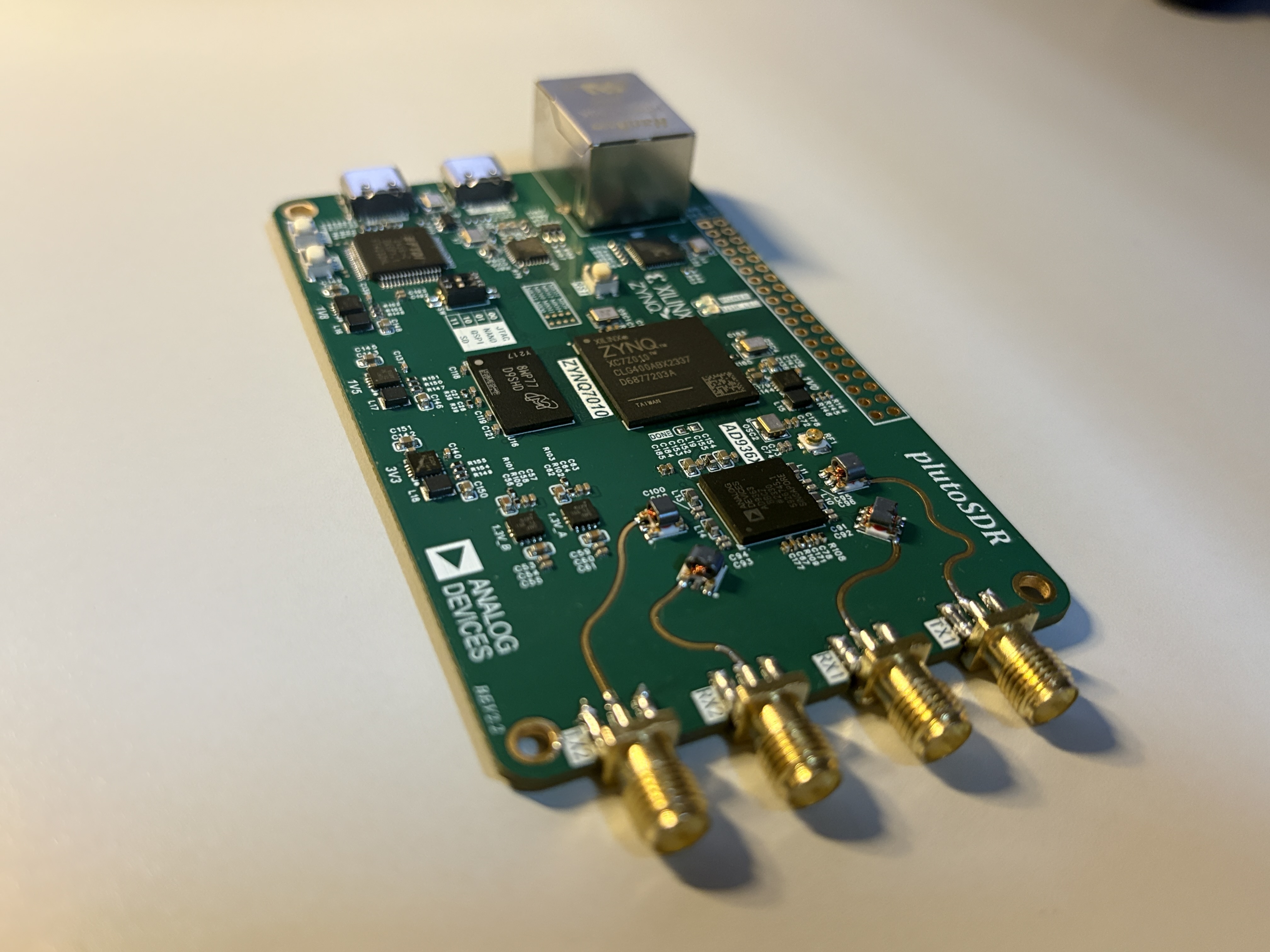

LDSDR是基于ZYNQ7010-CLG400和AD9363射频收发芯片的国产化平台，在原版PLUTO的基础上，增加了一路收发，支持双发双收，可以选择采用SD卡启动方式，支持JTAG，可以实现边缘化算法实现，增加千兆以太网口进行数据传输。

*支持丰富的SDR生态应用，包括SDR#，SDRpp，MATLAB，GNURadio等软件。

*

板卡整体尺寸为10cm*6.18cm，黄金比例。

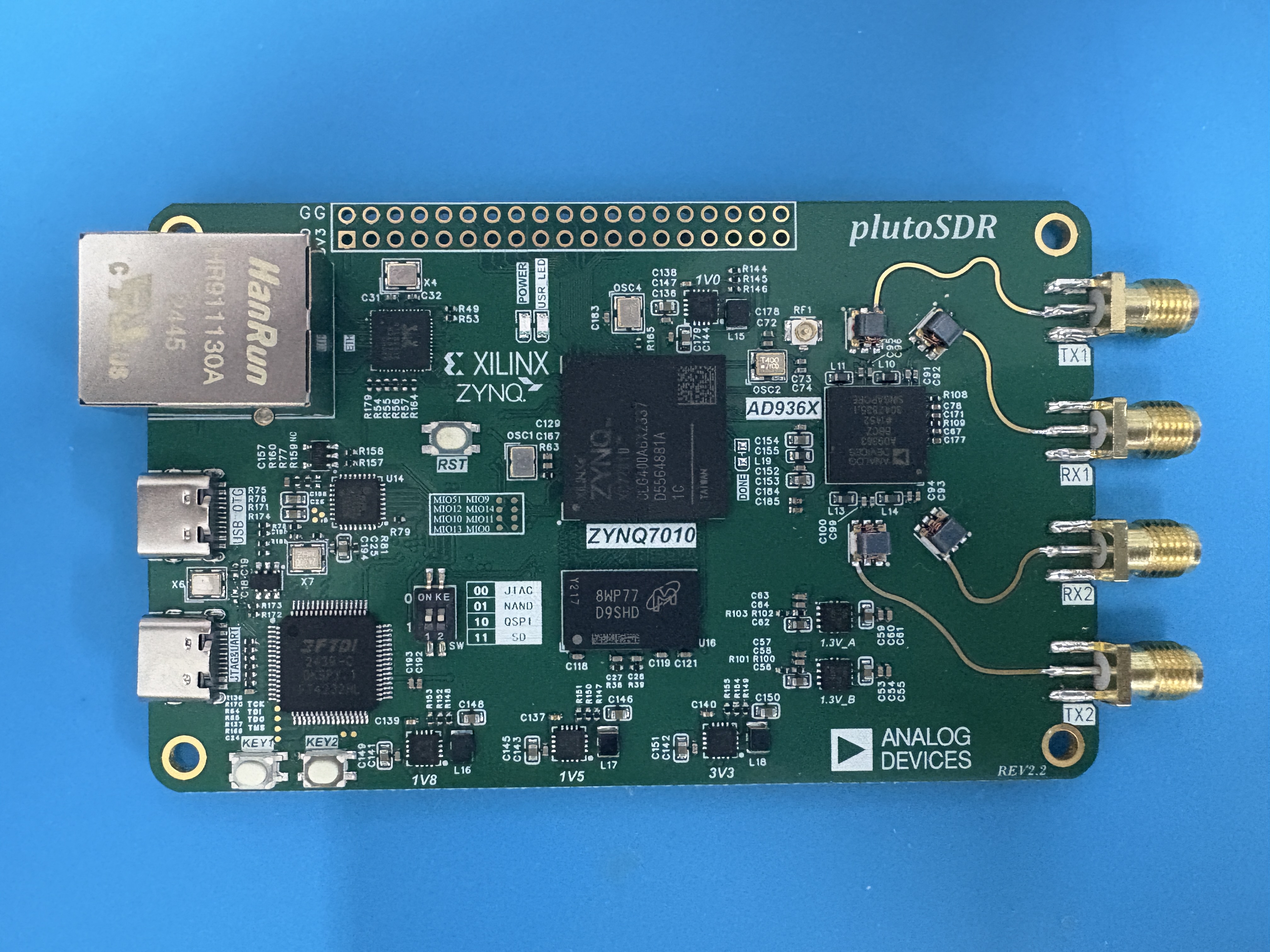

主要硬件构成如下：
① XC7Z010CLG400-2
② AD9363-BBCZ
③ 512M DDR3
④ 千兆以太网口
⑤ USB-OTG及5V供电TYPE-C接口
⑥ JTAG、串口及5C供电TYPE-C接口
⑦ TF卡
⑧ 32M FLASH芯片
⑨ 2T2R射频接口
⑩ 2个PL侧用户按键
⑪ 38PIN扩展IO口（PL）
⑫ 8PIN扩展IO口（PS）
⑬ PL侧用户指示灯
⑭ 启动方式拨码开关

板卡资料

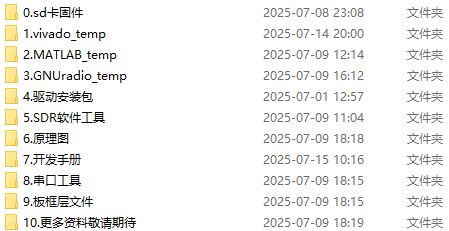

开源资料连接：通过网盘分享的文件：LDSDR资料开源.rar
链接: https://pan.baidu.com/s/19fFc7IuCdckTQbZ_mWxqjA?pwd=6666 提取码: 6666
