上一章中说明了通过“QC.BluetoothLE_DirectMode.exe“工具（“C:\Program Files (x86)\Qualcomm\QDART\bin”路径下，运行“QC.BluetoothLE_DirectMode.exe”）进行配置的方法，本章详细说明通过“QRCT”工具（“C:\Program Files (x86)\Qualcomm\QDART\bin”路径下，运行“QRCT.exe”）配置，以进行蓝牙定频测试的方法。

QRCT介绍

QRCT是Qualcomm Radio Control Tool的简称，为高通射频调试控制工具的重要组成部分。使用QRCT工具可以推功率，射频开关通路验证，读取和修改终端NV，读取手机的状态参数等。QRCT在所有与手机的通信过程中使用的是QMSL（Qualcomm Manufacturing Support Library）库中的函数。通过观察QMSL Text Log，可以确切地知道调用了什么函数。因此，用户在他们自己的系统中可以通过调用QMSL函数复现任何QRCT序列。QRCT是一个手动测试的工具，启动QCRT，QPST工具也被自动启动。

FTM模式能让用户使用DMSS（Dual-mode subscriber station）模式下的功能，以允许用户进行设计验证和诊断，但不能用于建立通话，而且不能由DMSS呼叫处理状态机驱动。

菜单结构

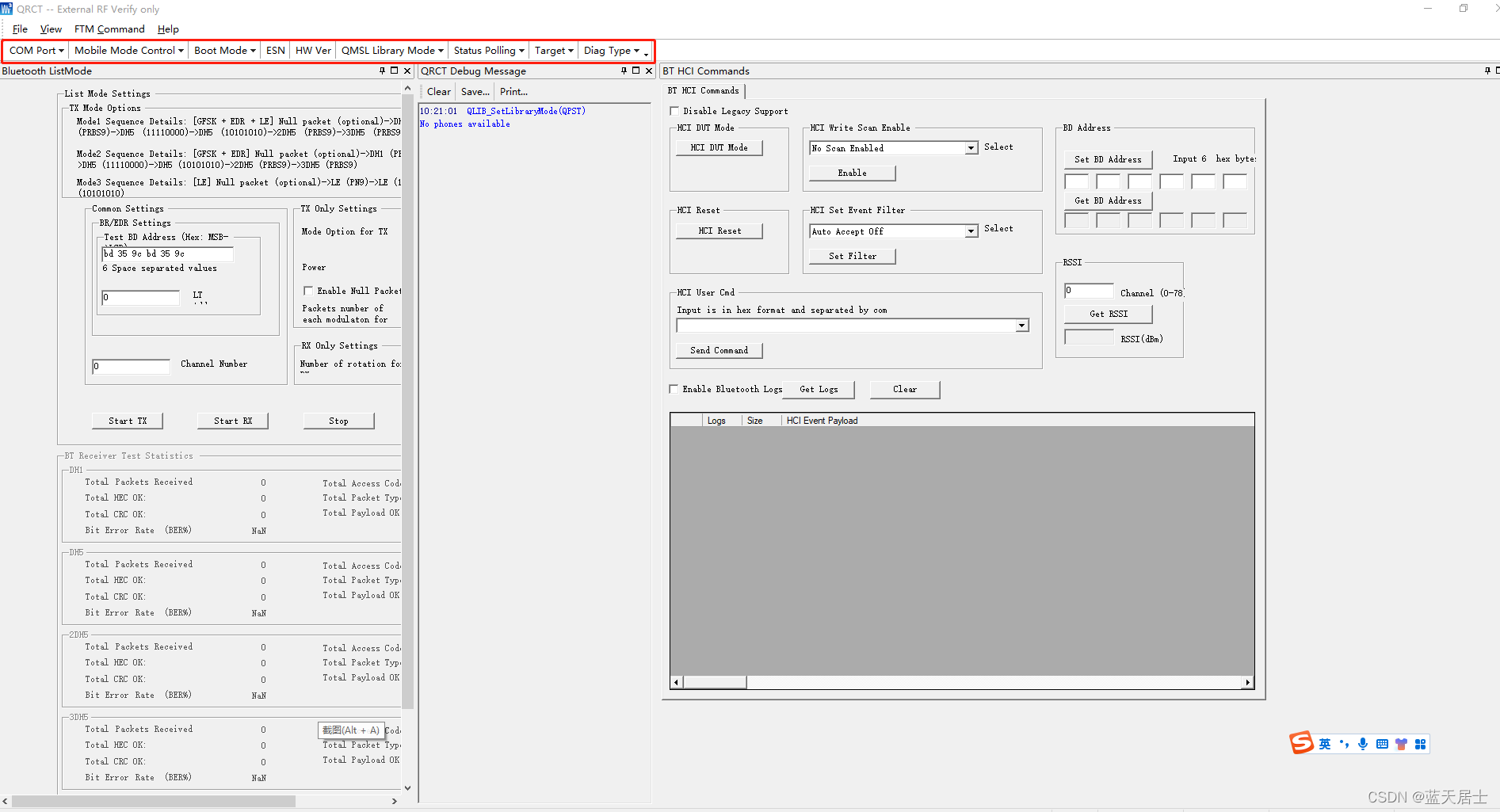

启动QRCT软件工具后，出现“COM Port”、“Mobile Mode Control”、“Boot Mode”、“ESN”（电子序列号）、“HW Ver”、“QMSL Library Mode”、“Status Polling”、“Target”和“”Diag Type杂项菜单，如下图所示。

具体操作

（0）准备工作在上一篇文章中已经详细讲解过，在这里只再简单描述一下：

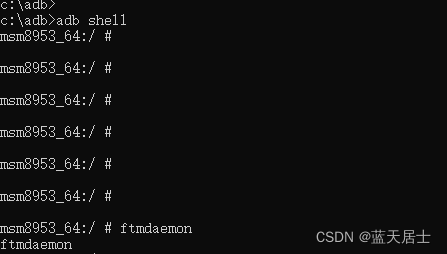

PC通过USB连接待测设备；通过cmd命令行中执行“adb shell”命令登录待测设备；执行“ftmdaemon”命令，如下图所示：

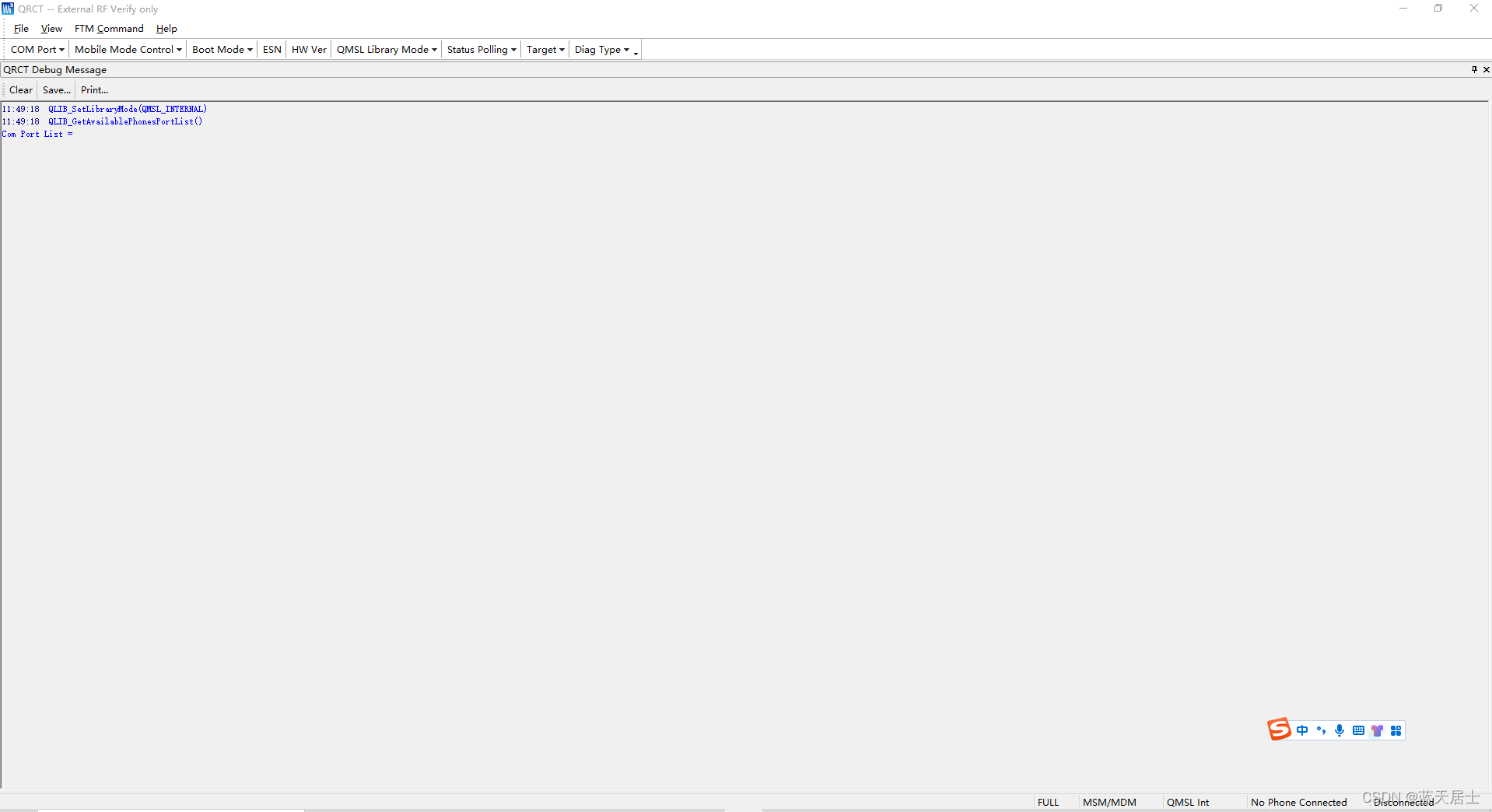

（1）QRCT启动后界面如下图所示：

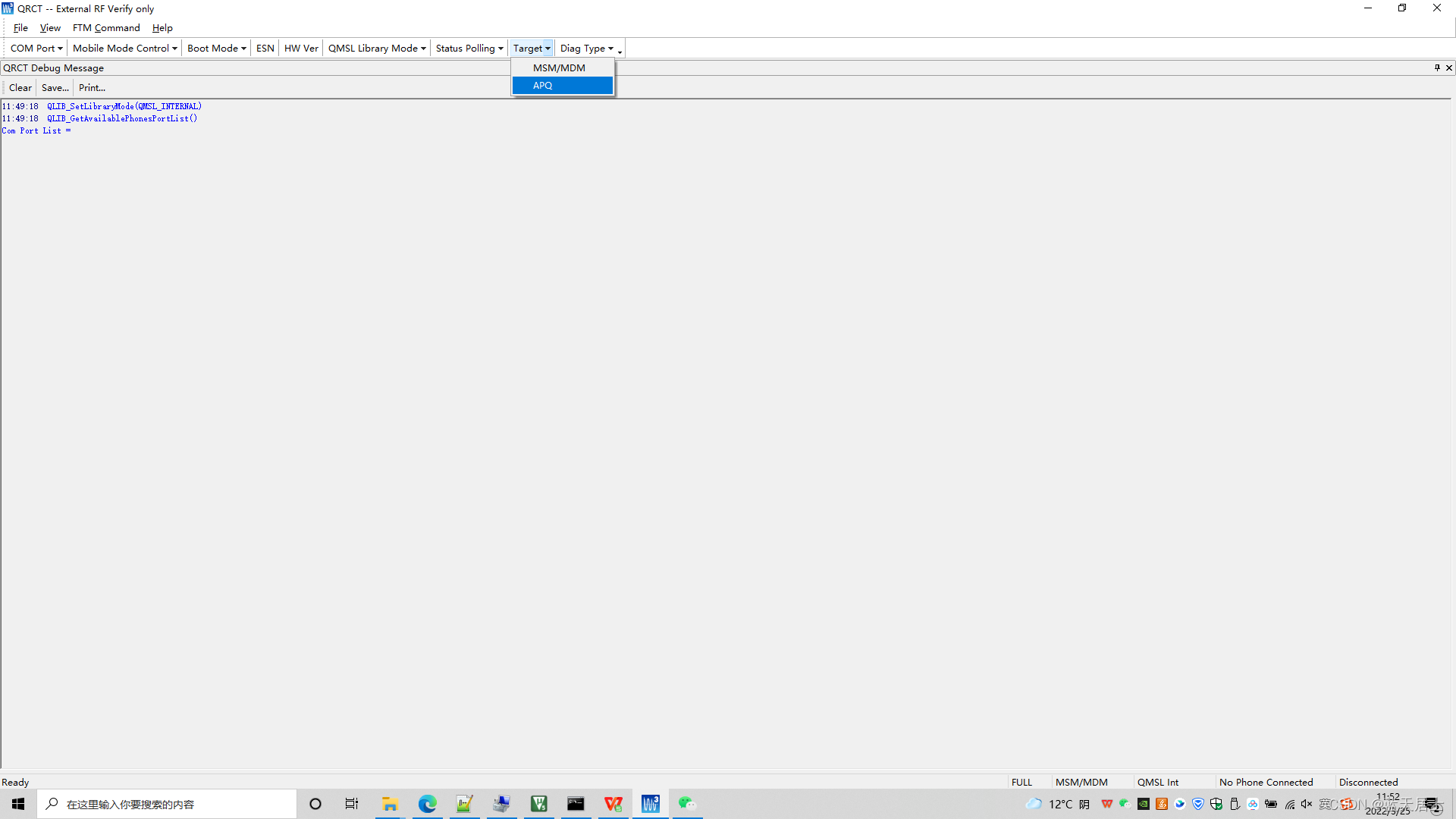

（2） “Target”选项下选择“APQ”，如下图所示：

（3）“QMSL Library Mode”选择“QPST”或“QMSL Internal”；

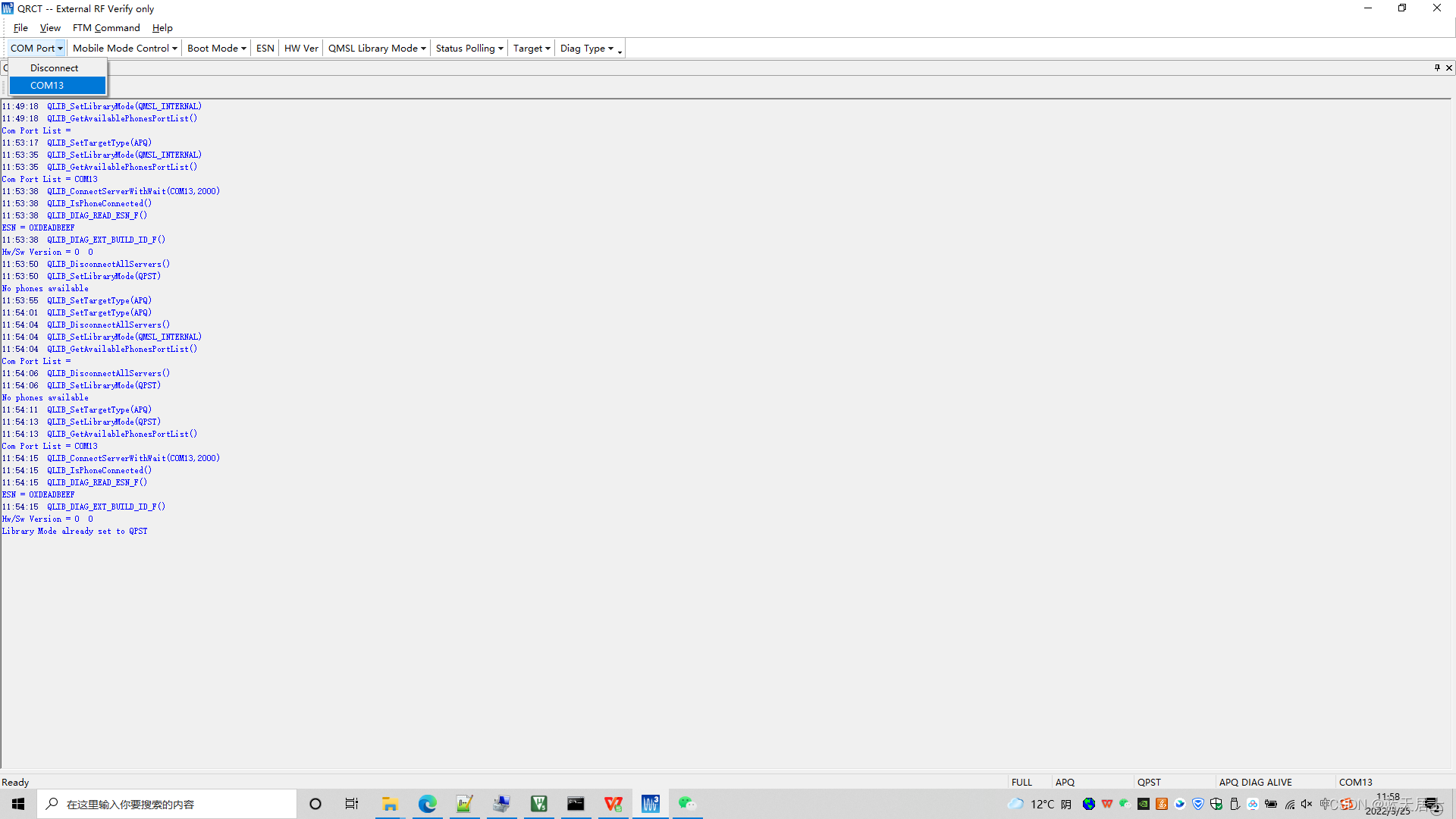

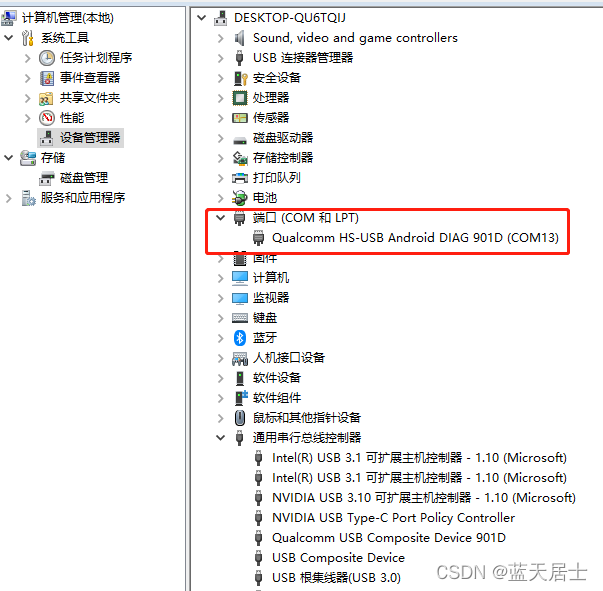

（4）点击“COM Port”选项（按钮），刷新串口列表，然后选择测试机在PC上映射出的串口，如下两图所示：

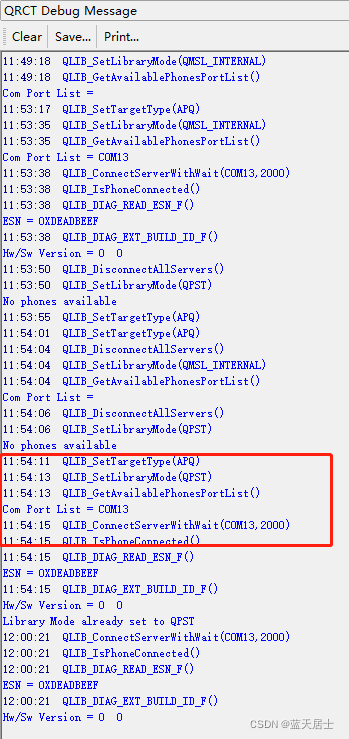

此时在“QRCT Debug Message”中可以看到连接成功了，如下图所示：

（5）进行蓝牙相关测试之前，要在待测设备上关闭蓝牙功能；

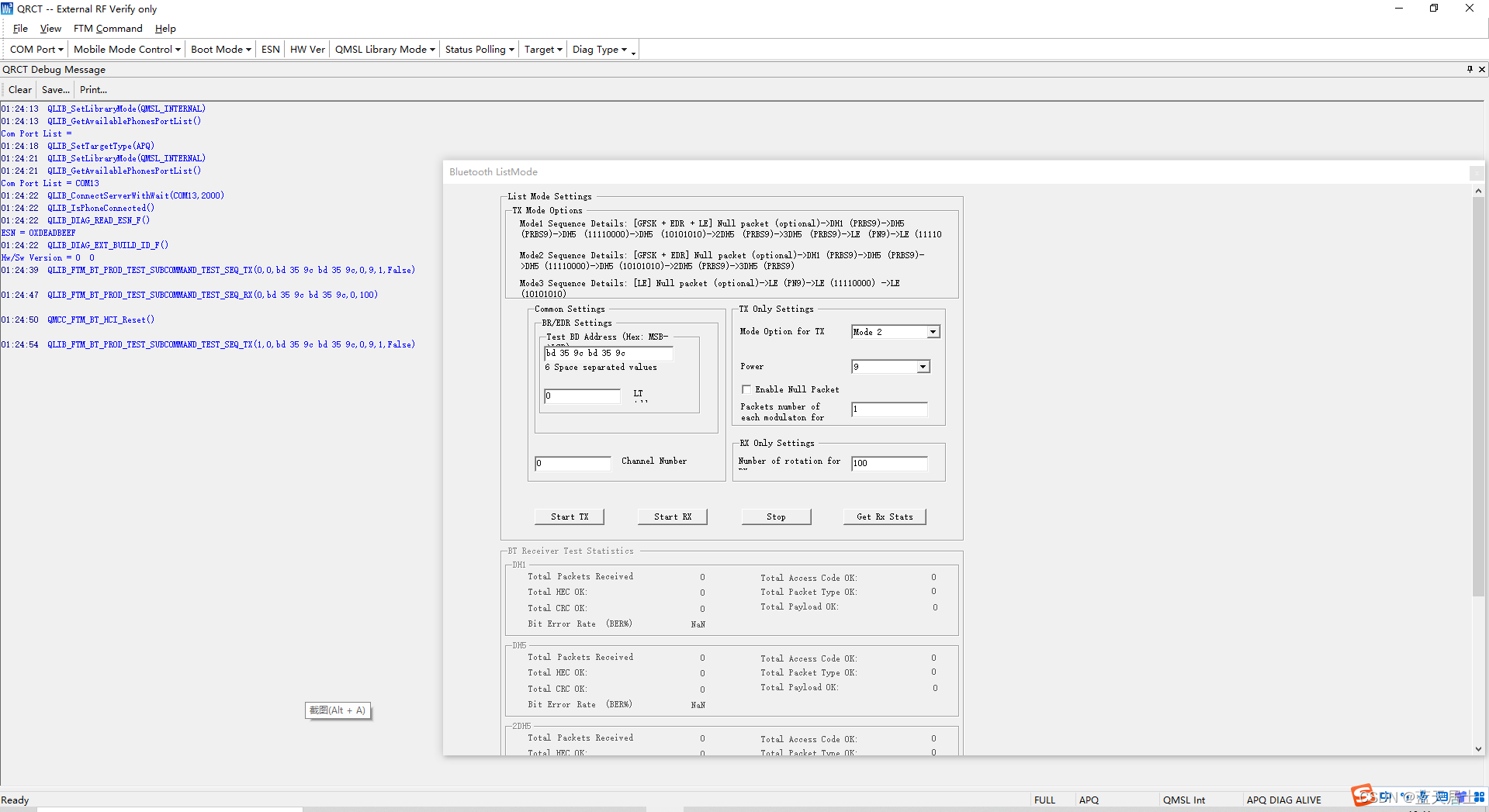

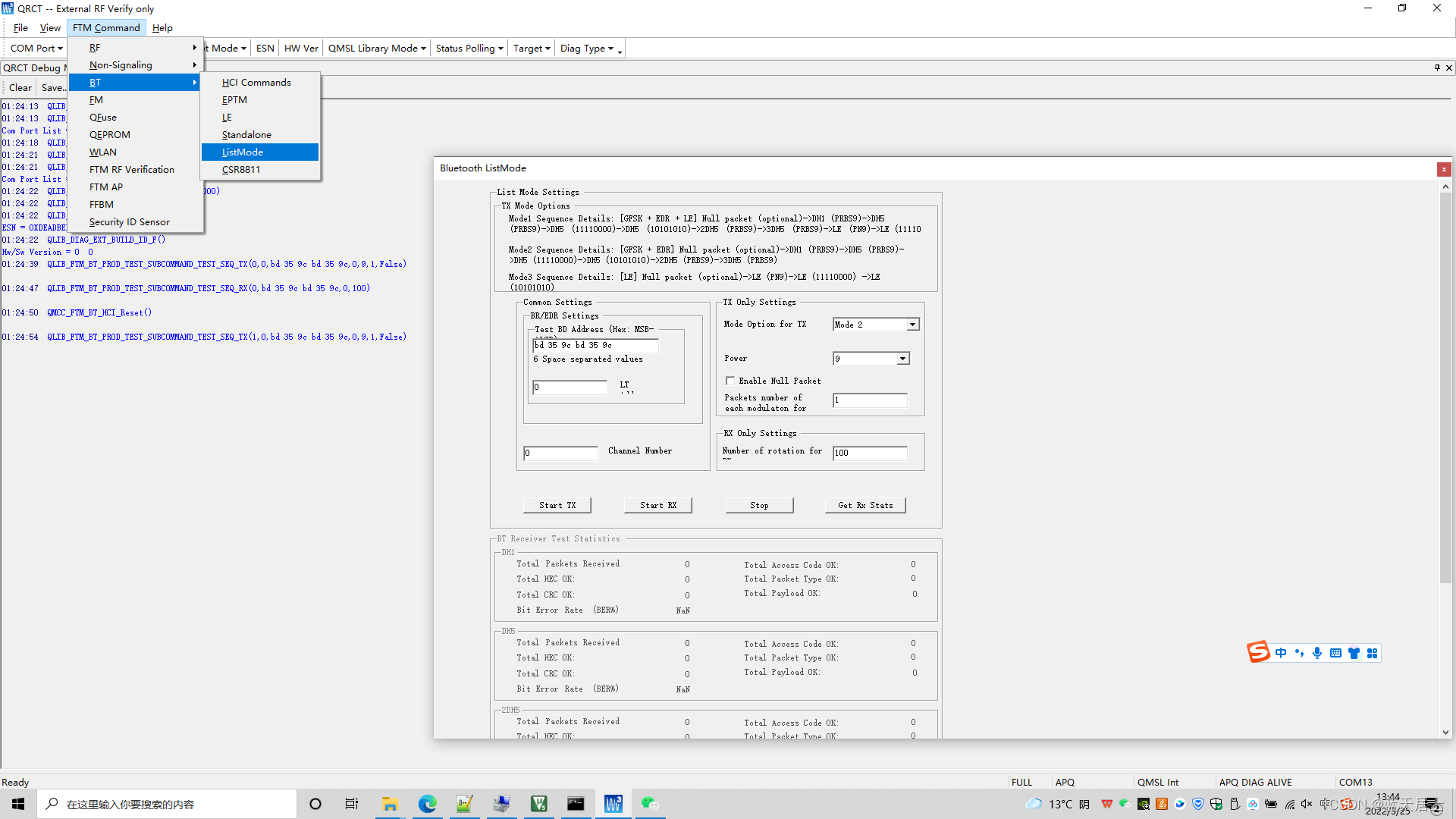

（6）选择“FTM Command”->“BT”->“List Mode”，如下图所示：

（7）最终可以进行蓝牙的相关测试了，如下图所示：
