一、傅里叶分析

1. 核心思想与数学基础

• 基本目标：将信号分解为不同频率的正弦/余弦波叠加，揭示信号的频域特征。

• 数学表达：
  连续傅里叶变换（CFT）：



  离散傅里叶变换（DFT）：



• 关键概念：

  • 频谱：信号在频域的幅度和相位分布。

  • 采样定理：采样频率需大于信号最高频率的2倍（Nyquist定理）。

 2. 快速傅里叶变换（FFT）

• 原理：利用分治思想加速DFT计算，复杂度从𝑂(𝑁2) 降至 𝑂(𝑁log⁡𝑁)。

• 代码实现（Python）：

import numpy as np
from scipy.fft import fft
import matplotlib.pyplot as plt

# 生成信号（含10Hz和20Hz正弦波）
fs = 1000  # 采样率1000Hz
t = np.linspace(0, 1, fs)
signal = np.sin(2*np.pi*10*t) + 0.5*np.sin(2*np.pi*20*t)

# FFT变换
fft_result = fft(signal)[:len(signal)//2]
frequencies = np.linspace(0, fs/2, len(fft_result))

# 绘制频谱图
plt.plot(frequencies, np.abs(fft_result))
plt.xlabel('Frequency (Hz)'), plt.ylabel('Amplitude')
plt.title('FFT Spectrum')
plt.show()

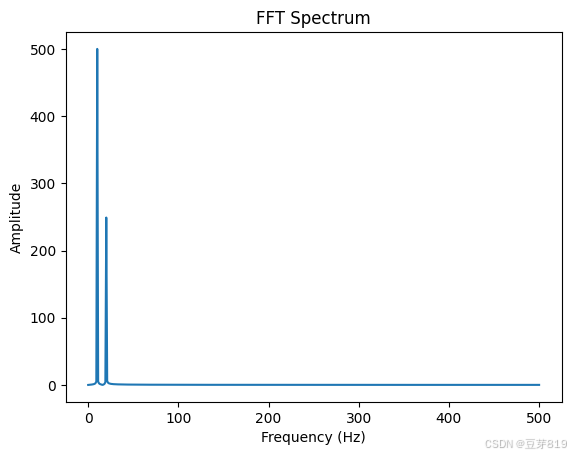

输出：频谱图中将显示10Hz和20Hz的峰值。

如图所示

3. 应用场景与局限性

• 适用场景：

  • 稳态信号分析（如电机均匀磨损的振动信号）。

  • 频域特征提取（如轴承故障的特征频率识别）。

• 局限性：

  • 无法定位时间信息：无法回答“某个频率成分在何时出现”。

  • 对非平稳信号效果差：如冲击故障（瞬时高频）或时变信号。

二、小波分析

1. 核心思想与数学基础

• 基本目标：通过缩放和平移母小波函数，实现信号的时频联合分析。

• 数学表达：
  连续小波变换（CWT）：

       离散小波变换（DWT）：通过滤波器组（低通+高通）实现多尺度分解。

• 关键概念：

  • 母小波（Mother Wavelet）：如Morlet、Daubechies（dbN）、Haar小波。

  • 尺度（Scale）与平移（Translation）：尺度控制频率，平移控制时间位置。

2. 小波变换类型

类型	特点	适用场景
连续小波变换	尺度和平移连续变化，计算量大	信号细节分析（如故障起始点定位）
离散小波变换	使用二进尺度和平移，计算高效	信号压缩、去噪
小波包分解	进一步分解高频分量，提供更精细的时频分辨率	非平稳信号特征提取

3. 代码实现

离散小波变换（DWT）去噪示例

import pywt
import numpy as np

# 生成含噪信号
t = np.linspace(0, 1, 1000)
clean_signal = np.sin(2*np.pi*5*t)
noise = 0.5*np.random.randn(1000)
noisy_signal = clean_signal + noise

# 小波分解与去噪
coeffs = pywt.wavedec(noisy_signal, 'db4', level=5)  # 5层分解
threshold = np.std(coeffs[-5]) * np.sqrt(2*np.log(len(noisy_signal)))  # 阈值计算
coeffs_thresh = [pywt.threshold(c, threshold, mode='soft') for c in coeffs]  # 软阈值处理
denoised_signal = pywt.waverec(coeffs_thresh, 'db4')  # 重构信号

# 绘制结果
plt.figure()
plt.subplot(211), plt.plot(noisy_signal), plt.title('Noisy Signal')
plt.subplot(212), plt.plot(denoised_signal), plt.title('Denoised Signal')
plt.show()

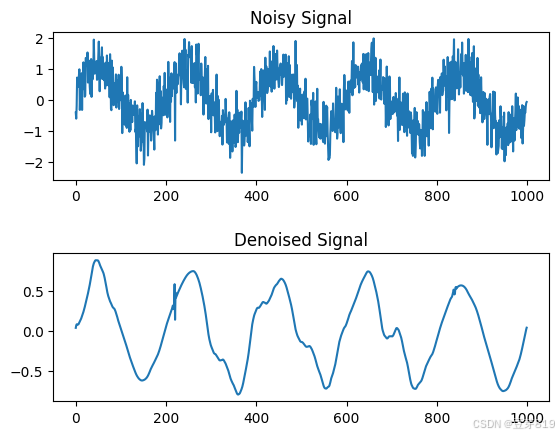

如图所示

连续小波变换（CWT）时频分析

import pywt
import matplotlib.pyplot as plt

# 生成冲击信号（瞬时高频）
t = np.linspace(0, 1, 1000)
signal = np.zeros(1000)
signal[400:450] = np.sin(2*np.pi*50*t[400:450])  # 50Hz短时脉冲

# CWT分析
scales = np.arange(1, 128)
coefficients, frequencies = pywt.cwt(signal, scales, 'morl', sampling_period=0.001)

# 绘制时频图
plt.imshow(np.abs(coefficients), extent=[0, 1, 1, 128], cmap='jet', aspect='auto')
plt.xlabel('Time (s)'), plt.ylabel('Scale')
plt.title('CWT Scalogram')
plt.colorbar()
plt.show()

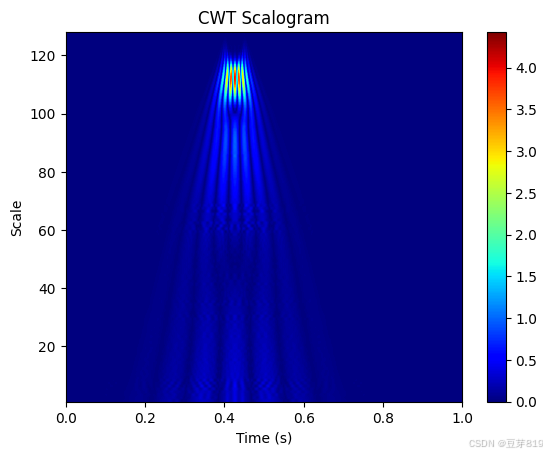

输出：时频图中可清晰看到50Hz成分在0.4-0.45秒出现。

如图所示

4. 应用场景与优势

• 适用场景：

  • 非平稳信号分析：如轴承冲击故障、刀具崩刃瞬态信号。

  • 图像处理：边缘检测（Haar小波）、图像压缩（JPEG2000标准）。

• 核心优势：

  • 时频局部化：同时提供时间和频率信息。

  • 多分辨率分析：通过不同尺度捕捉信号的粗细特征。

三、傅里叶 vs. 小波对比

特性	傅里叶分析	小波分析
时频分辨率	全局频率分辨率，无时间定位	自适应时频分辨率（高频短时，低频长时）
信号类型	稳态信号（频率成分不随时间变化）	非平稳信号（瞬时、突变、时变频率）
计算复杂度	FFT高效（𝑂(𝑁log⁡𝑁)）	DWT高效（𝑂(𝑁)），CWT较高（O(）
典型应用	频谱分析、滤波器设计	故障诊断、图像压缩、语音识别

四、在故障诊断中的联合应用案例

案例：轴承故障诊断

1. 信号采集

   • 使用加速度传感器采集振动信号（采样率10kHz）。

2. 特征提取

   • 傅里叶变换：识别故障特征频率（如轴承外圈故障频率BPFO）。

   • 小波变换：定位故障发生的时刻（如冲击信号的时频分析）。

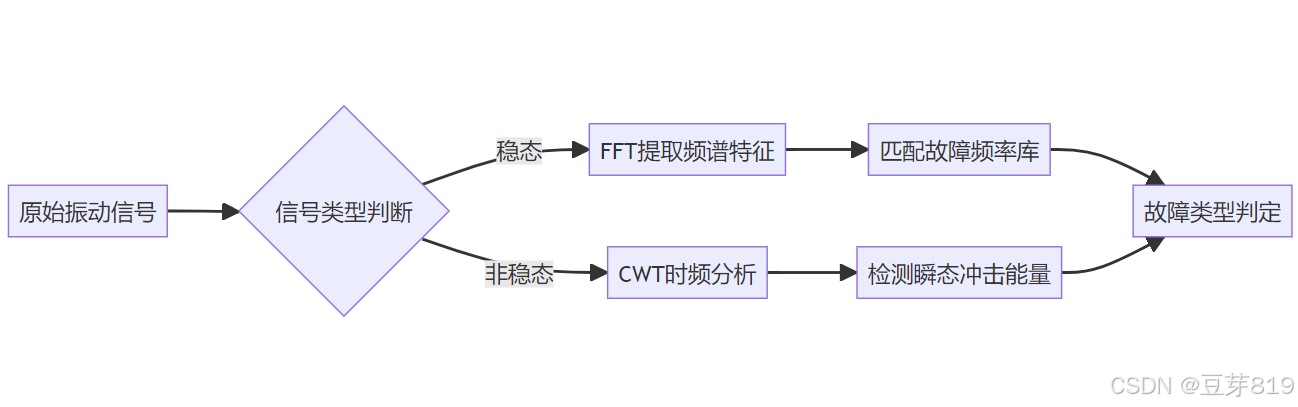

3. 诊断流程

五、工程挑战与解决方案

1. 噪声干扰

• 对策：

  • 小波阈值去噪：软阈值处理高频细节系数。

  • 频带滤波：FFT后保留故障特征频段。

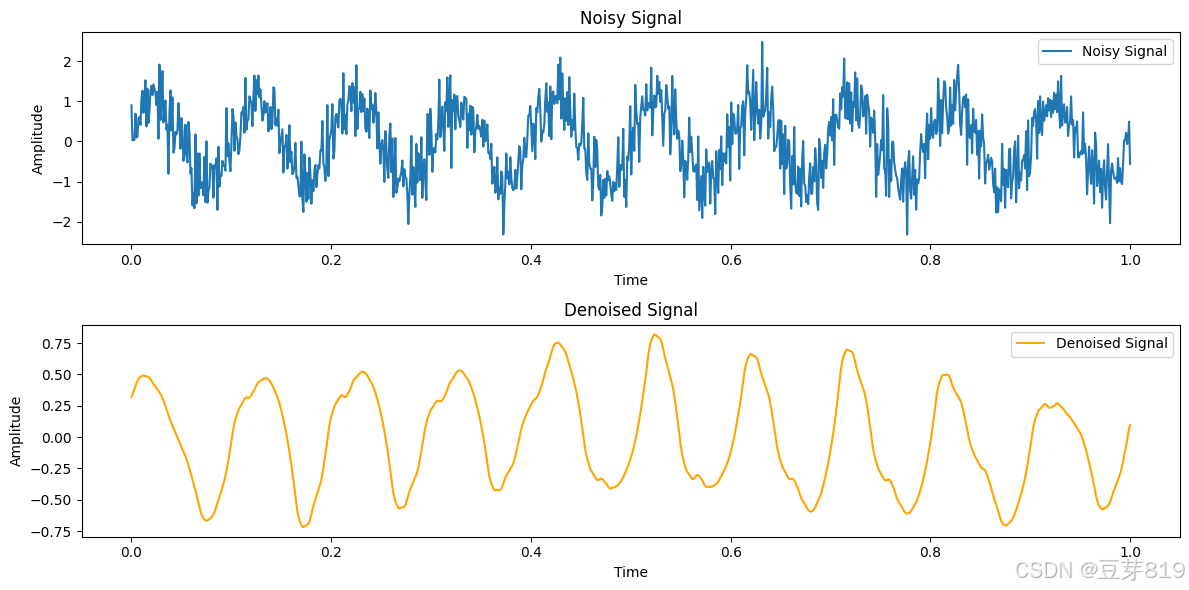

import pywt
import numpy as np
import matplotlib.pyplot as plt

def wavelet_denoise(noisy_signal, wavelet='db4', level=5):
    """
    使用离散小波变换（DWT）对信号进行去噪。

    参数:
    noisy_signal (array-like): 包含噪声的原始信号。
    wavelet (str): 选用的小波基，默认为 'db4'。
    level (int): 分解的层数，默认为 5。

    返回:
    array-like: 去噪后的信号。
    """
    # 小波分解
    wavelet_coeffs = pywt.wavedec(noisy_signal, wavelet, level=level)

    # 噪声估计
    sigma = np.median(np.abs(wavelet_coeffs[-1])) / 0.6745

    # 阈值计算
    threshold = sigma * np.sqrt(2*np.log(len(noisy_signal)))

    # 阈值处理
    thresholded_coeffs = [pywt.threshold(c, threshold, mode='soft') for c in wavelet_coeffs]

    # 小波重构
    denoised = pywt.waverec(thresholded_coeffs, wavelet)

    return denoised

# 示例信号
t = np.linspace(0, 1, 1000)
noisy_signal = np.sin(2 * np.pi * 10 * t) + 0.5 * np.random.randn(len(t))

# 去噪
denoised_signal = wavelet_denoise(noisy_signal)

# 可视化
plt.figure(figsize=(12, 6))
plt.subplot(2, 1, 1)
plt.plot(t, noisy_signal, label='Noisy Signal')
plt.title('Noisy Signal')
plt.xlabel('Time')
plt.ylabel('Amplitude')
plt.legend()

plt.subplot(2, 1, 2)
plt.plot(t, denoised_signal, label='Denoised Signal', color='orange')
plt.title('Denoised Signal')
plt.xlabel('Time')
plt.ylabel('Amplitude')
plt.legend()

plt.tight_layout()
plt.show()



2. 计算效率优化

• 边缘计算：在设备端部署轻量化小波算法（TinyML）。

• GPU加速：使用CuPy库加速FFT（较NumPy快10倍+）。

import cupy as cp
x_gpu = cp.asarray(signal)
fft_gpu = cp.fft.fft(x_gpu)
fft_result = cp.asnumpy(fft_gpu)

3. 实际数据适配

• 非均匀采样：使用Lomb-Scargle周期算法（FFT变种）。

• 数据量不足：GAN生成合成故障数据扩充样本。

六、前沿技术融合

1. 深度学习与小波结合

• 小波卷积网络（Wavelet CNN）：

  • 用DWT替换CNN首层卷积，提取时频特征。

  • 代码框架：

class WaveletCNN(nn.Module):
    def __init__(self):
        super().__init__()
        self.wavelet = DWTForward(J=3, wave='db4')  # 3层小波分解
        self.conv = nn.Conv2d(12, 64, kernel_size=3)  # 输入通道数=4子带×3层
    def forward(self, x):
        LL, coeffs = self.wavelet(x)  # 小波分解
        x = torch.cat([LL] + [c for c in coeffs], dim=1)
        return self.conv(x)

2. 数字孪生中的实时分析

• 架构设计：

  1. 传感器数据 → 边缘设备（FFT/小波预处理） → 云端数字孪生体。

  2. 孪生体实时映射故障位置，触发维护工单。

• 工具链：

  • 边缘端：TensorFlow Lite部署小波去噪模型。

  • 云端：Unity3D/Unreal Engine构建可视化孪生体。

总结

傅里叶分析是频域分析的基石，适合稳态信号；小波分析弥补其时间定位缺陷，专攻非平稳信号。在故障诊断中，二者常联合使用：

• FFT快速筛查频域异常，缩小故障范围。

• CWT/DWT精准定位故障时刻，区分瞬态与稳态特征。
  结合数字孪生技术，可构建从信号采集到虚拟映射的全链路智能诊断系统，推动预测性维护的落地。
