——基于DS80000示波器与RSA5000频谱仪的协同分析方案

一、USB3.0设备的EMC测试挑战

USB3.0的高频特性（5Gbps速率）使其易产生电磁干扰（EMI），需满足CISPR 32/FCC Part 15等标准。核心挑战包括：

1. 高频辐射超标：5Gbps信号的3次谐波（7.5GHz）易通过线缆或PCB走线辐射。
2. 共模噪声耦合：电源噪声通过地平面耦合至差分信号线。
3. 宽带噪声抑制：需抑制30MHz-6GHz频段的杂散辐射。

二、测试系统配置与设备参数

1. 硬件配置

设备	型号	关键参数	功能定位

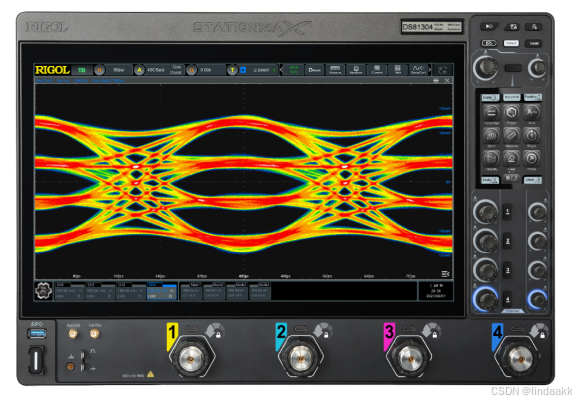

示波器	DS81304	13GHz带宽/40GSa/s	时域信号捕获与噪声源定位
实时频谱仪	RSA5065	9kHz-6.5GHz/40MHz实时带宽	频域辐射特性分析
近场探头套件	RP3500	电场/磁场/电流三合一探头（1MHz-6GHz）	辐射源精确定位
线性电源	DP2000	纹波<5mVp-p	纯净供电，排除电源干扰

2. 系统连接拓扑

三、辐射噪声的时频域协同分析

1. 时域噪声捕获（DS80000）

高精度模式：

• 启用HiRes模式（等效16bit），测量共模噪声幅度（VCM）。
• 典型设置：20MHz带宽限制，1MΩ输入阻抗。

触发策略：

• 边沿触发（差分信号幅值>800mV）与协议触发（LFPS信号）同步。

2. 频域辐射扫描（RSA5000）

• 实时频谱分析：
• 扫描范围：30MHz-6GHz（覆盖USB3.0谐波及开关电源噪声）
• 分辨率带宽（RBW）：1MHz（快速扫描）/10kHz（精细分析）
• 峰值保持模式：记录辐射最大值，对比CISPR 32限值。

3. 噪声源定位流程

近场扫描：用RP3500探头检测DUT表面场强分布，定位热点区域（图3.1）。

远场验证：在3m电波暗室中验证辐射值，确保预测试与正式测试相关性>90%。

时频关联：通过时域同步触发，关联辐射峰值与特定协议事件（如LFPS信号突发）。

四、典型干扰抑制案例

问题描述：某USB3.0 SSD在30MHz-1GHz频段辐射超标8dB，无法通过FCC认证。

1. 根因分析

• 时域检测：DS80000测得电源地平面存在120mVp-p噪声（200MHz开关频率）。
• 频域扫描：RSA5065识别出辐射峰值在408MHz（基波200MHz的2次谐波）。
• 近场定位：RP3500探头在SSD主控芯片下方检测到最大场强（图4.1）。

2. 改进措施

• PCB优化：
• 增加电源层与地层的电容耦合（添加0.1μF+10pF电容阵列）。
• 缩短关键信号走线长度（从15mm缩减至8mm）。
• 屏蔽处理：
• 在USB连接器处添加导电泡棉。
• 线缆加装铁氧体磁环（阻抗@100MHz：600Ω）。

3. 验证结果

频段	改进前辐射值	改进后辐射值	标准限值
200MHz基波	42dBμV/m	35dBμV/m	40dBμV/m
408MHz谐波	48dBμV/m	38dBμV/m	40dBμV/m
1GHz以上	36dBμV/m	32dBμV/m	40dBμV/m

五、测量不确定度与合规性验证

1. 不确定度评估

依据CISPR 16-4-2标准，EMC测试总不确定度计算：

• 频谱仪误差：±1.5dB（RSA5065规格）
• 近场探头误差：±2.0dB（RP3500规格）
• 环境噪声影响：±1.0dB（屏蔽室背景噪声）
• 总不确定度：±2.6dB，满足CISPR要求的±3.0dB限值

2. 与正式测试的对比验证

• 3m法暗室测试：
• 峰值辐射值差异<1.2dB（30MHz-1GHz频段）
• 测试效率提升：预测试周期从5天缩短至8小时

六、测试流程优化建议

1. 早期介入：在PCB设计阶段进行近场扫描，识别潜在辐射源。
2. 协同分析：同步时域（DS80000）与频域（RSA5000）数据，快速定位噪声路径。
3. 迭代验证：每轮优化后重复近场扫描，直至辐射裕量≥6dB。

结语

DS80000与RSA5000的协同方案，通过时频域联合分析实现了USB3.0设备EMC问题的精准定位与高效抑制。其高灵敏度（DS80000的16bit高精度模式）与宽频段覆盖（RSA5000的9kHz-6.5GHz）为工程师提供了从设计到认证的全周期预测试能力，显著降低了正式测试失败风险。
