一、Nordic的定频测试（DTM，Direct Test Mode）是一种用于蓝牙低功耗（BLE）设备的射频（RF）性能测试模式，它遵循蓝牙规范中定义的Direct Test Mode要求。这种测试模式主要用于蓝牙设备的认证测试，比如BQB（Bluetooth Qualification Body）、SRRC、FCC、认证。在DTM模式下，BLE设备可以被控制以在单频点或跳频模式下工作，以测试其射频性能，包括发射功率、频率偏移等关键指标

1、

二、硬件准备

1、一块待测硬件

2、一个USB转串口工具

3、电脑上位机

三、软件准备

首先，我们需要明白一点，定频实际上是控制设备在2400-2480的频段上进行持续发射

目前Nordic的2套SDK都提供了 定频的例程。名字是dtm

其中nRF52_SDK目前只支持nRF52系列芯片，

NCS这套SDK支持Nordic全系BLE芯片

3.1 如果使用nRF52_SDK的话:

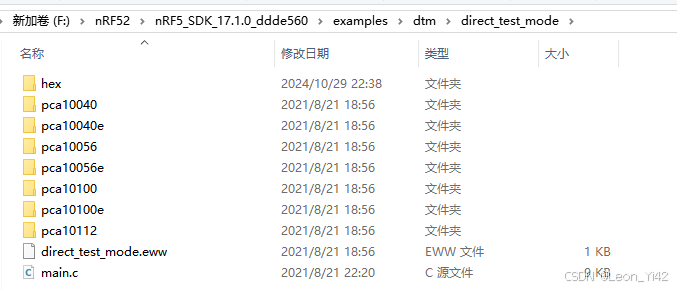

首先我们打开这个目录下的例程：nRF5_SDK\nRF5_SDK_17.1.0_ddde560\examples\dtm\direct_test_mode

我们要选择对应的芯片例程去操作：如下是Nordic开发板对应芯片的关系，

pca10040 – nRF52832
pca10040e – nRF52810
pca10056 – nRF52840
pca10056e – nRF52811
pca10100 – nRF52833
pca10100e – nRF52820

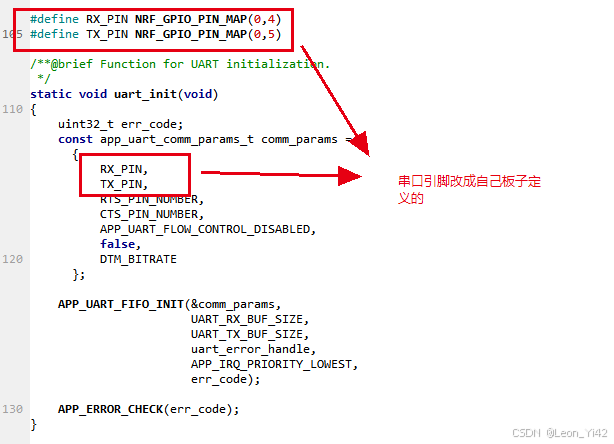

我们需要修改一下几点以便兼容我们自己板子的串口引脚：

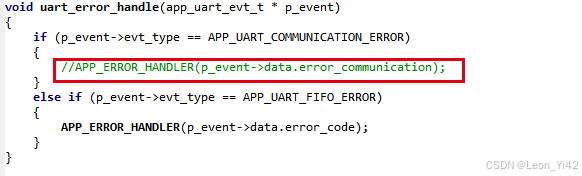

以及串口通信错误屏蔽掉

3.2 使用NCS：

nRF Connect SDK，简称NCS，是Nordic最新的SDK平台，该平台将支持Nordic所有产品线，包括蓝牙低功耗，蜂窝网，Wi-Fi，GPS，2.4G，蓝牙Mesh，Zigbee，Thread，Matter, Homekit, FindMy等

如何开发NCS 建议看如下博客：

开发你的第一个nRF Connect SDK(NCS)/Zephyr应用程序 - iini - 博客园

超详细搭建NCS2.7.0开发环境_ncs环境搭建-CSDN博客

接下来我们讲一下如何在NCS修改DTM例程:

首先，我们需要打开例程：NCS\v2.9.0\nrf\samples\bluetooth\direct_test_mode

里面有一个app.overlay的设备树文件，你可以添加如下代码

或者在项目目录文件夹名为boards新建一个nrf52840dk_nrf52840.overlay,这种带overlay后缀的文件然后把一下代码添加到文件再编译

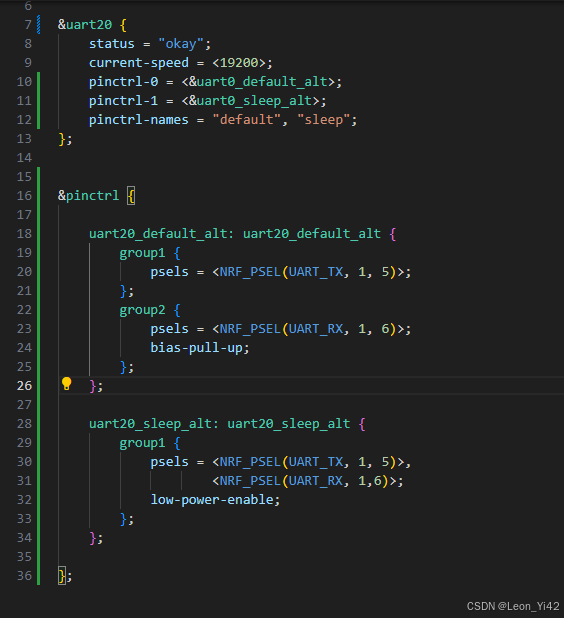

&uart20 {
	status = "okay";
	current-speed = <19200>;
	pinctrl-0 = <&uart0_default_alt>;
	pinctrl-1 = <&uart0_sleep_alt>;
	pinctrl-names = "default", "sleep";
};


&pinctrl {

	uart20_default_alt: uart20_default_alt {
		group1 {
			psels = <NRF_PSEL(UART_TX, 1, 5)>;
		};
		group2 {
			psels = <NRF_PSEL(UART_RX, 1, 6)>;
			bias-pull-up;
		};
	};

	uart20_sleep_alt: uart20_sleep_alt {
		group1 {
			psels = <NRF_PSEL(UART_TX, 1, 5)>,
				    <NRF_PSEL(UART_RX, 1,6)>;
			low-power-enable;
		};
	};

};

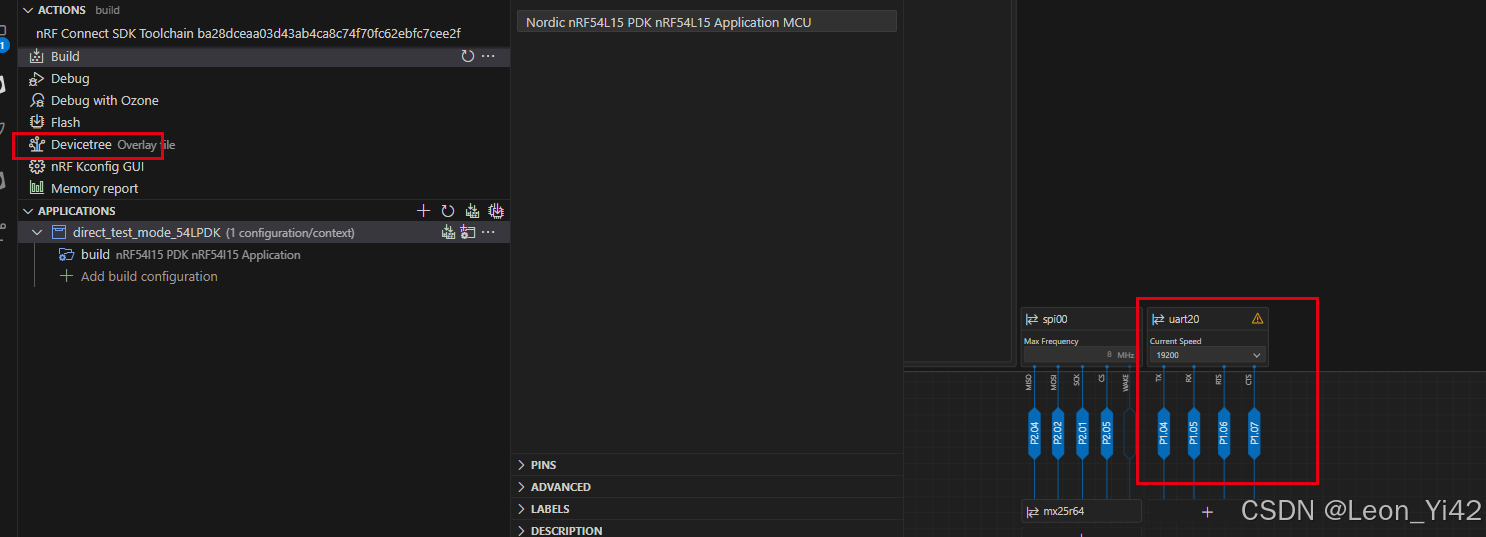

然后你可以通过查看设备树图形界面看下配置是否正确：

可以看到IO口是以及配置成功了

四、上位机控制DUT

1、nRF Connect for Desktop

下载链接：nRF Connect for Desktop - Downloads - nordicsemi.com

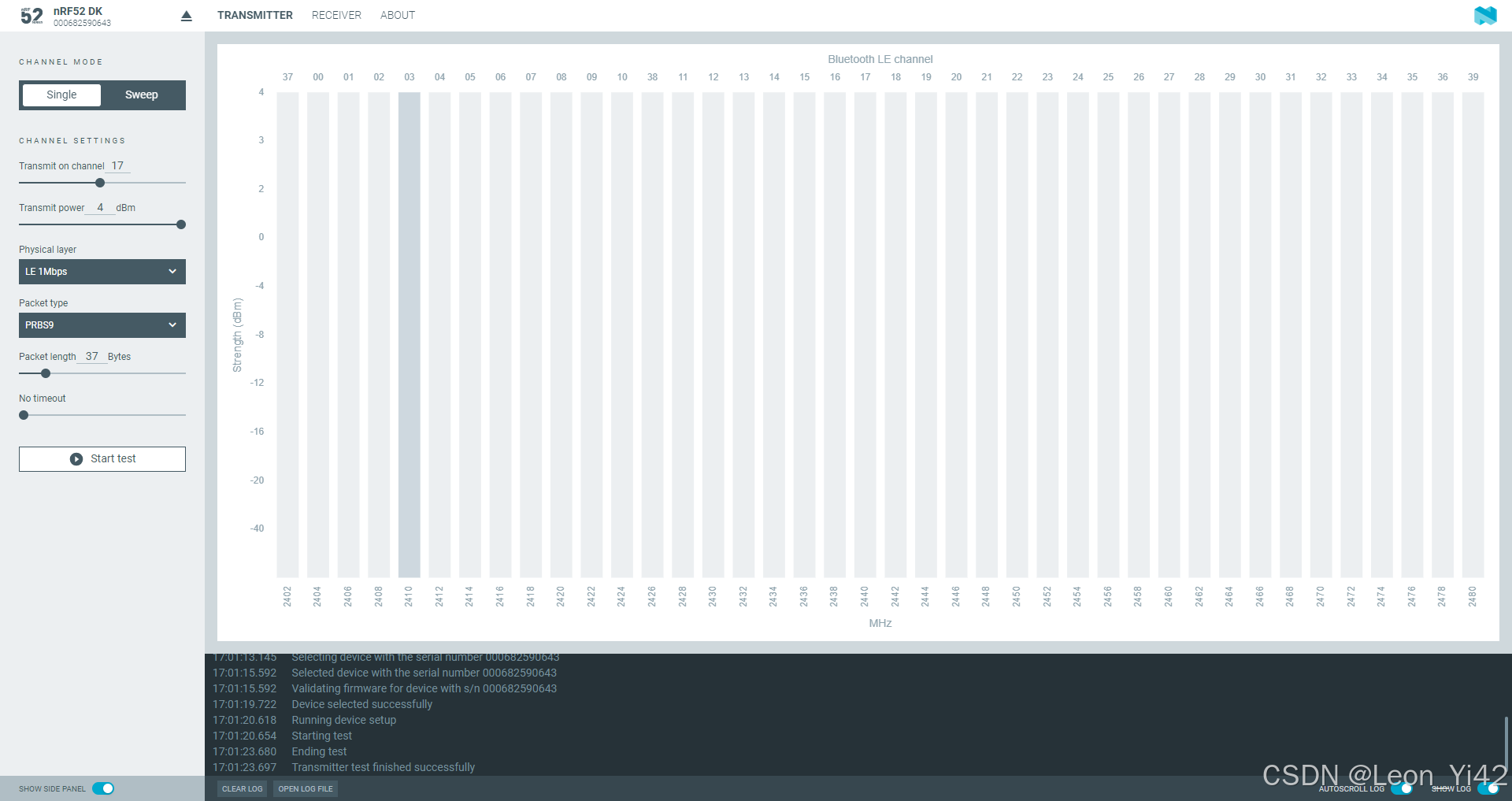

下载后直接安装然后打开该软件安装 Direct Test Mode 插件

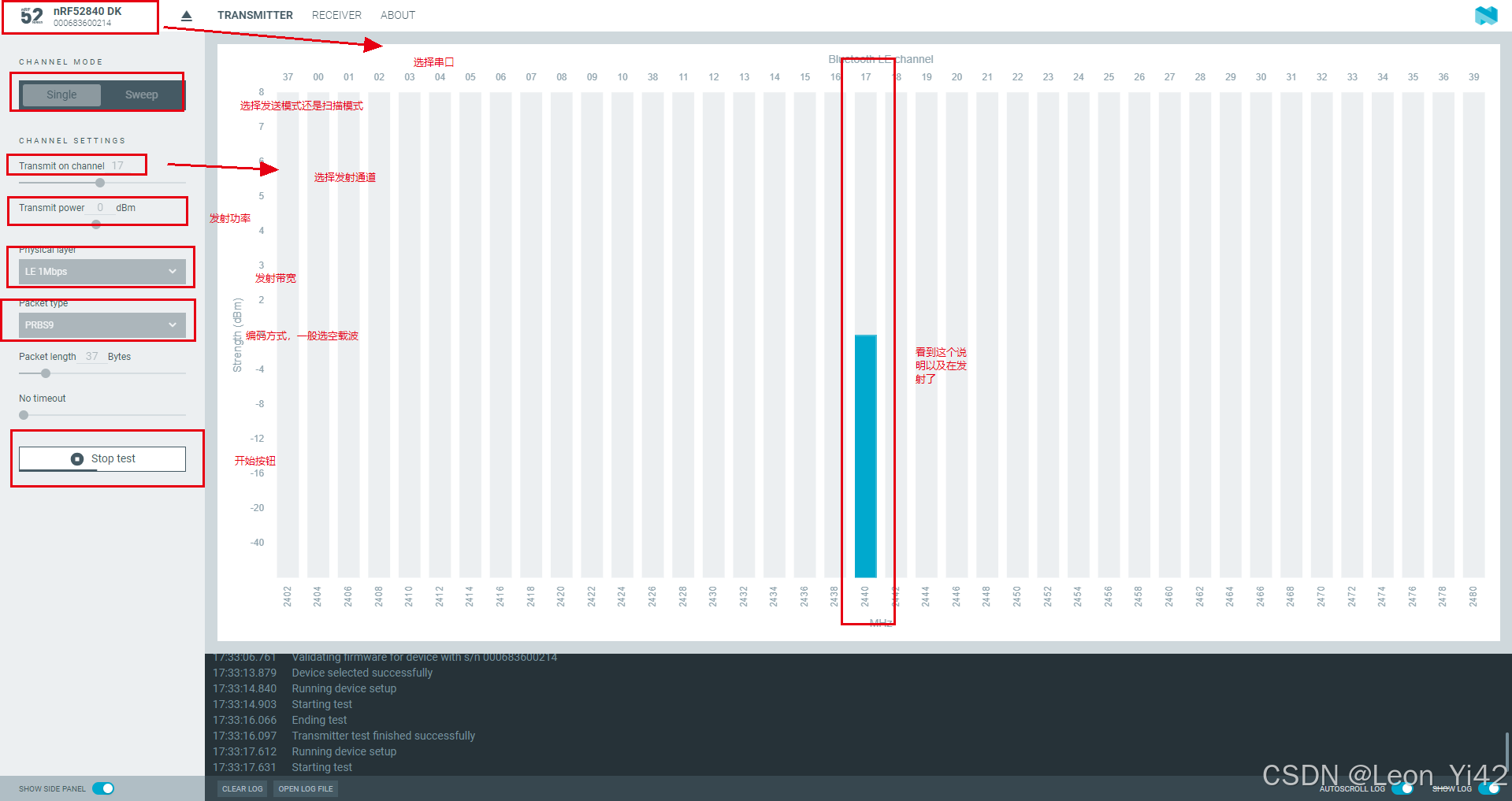

打开后会有如下界面

2、dtm.exe

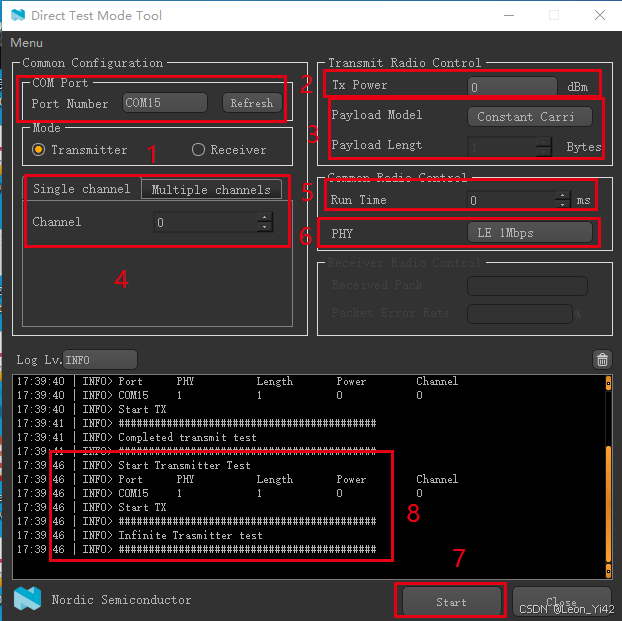

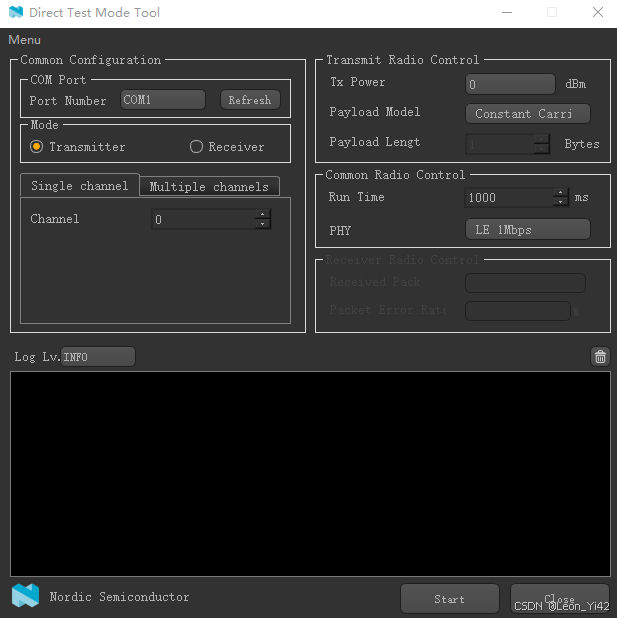

这个一个可以直接使用的上位机软件，我比较喜欢用这个软件，方便一点，打开即用

1：选择控制的串口

2：设置发射功率

3：设置载波方式

4：设置通道和多通道扫描

5：持续发射时间，0则表示永久发射

6：设置带宽

7：开始发射

8：看到completed transmit test或者Infinite Trasmitter test 则说明发射完成或者持续发射中

这样就说明可以进行DTM测试了，如果自己有CMW500或者频谱仪则可以进行测试了，如果没有，需要给到第三方实验室，则需要准备好烧录DTM固件的板子，自己按照上面步骤测试没有问题后给到实验室测试。
