本例程基于MPSOC 15EG平台使用fmcomms8射频子板，实现两片ADRV9009同步采集测试。

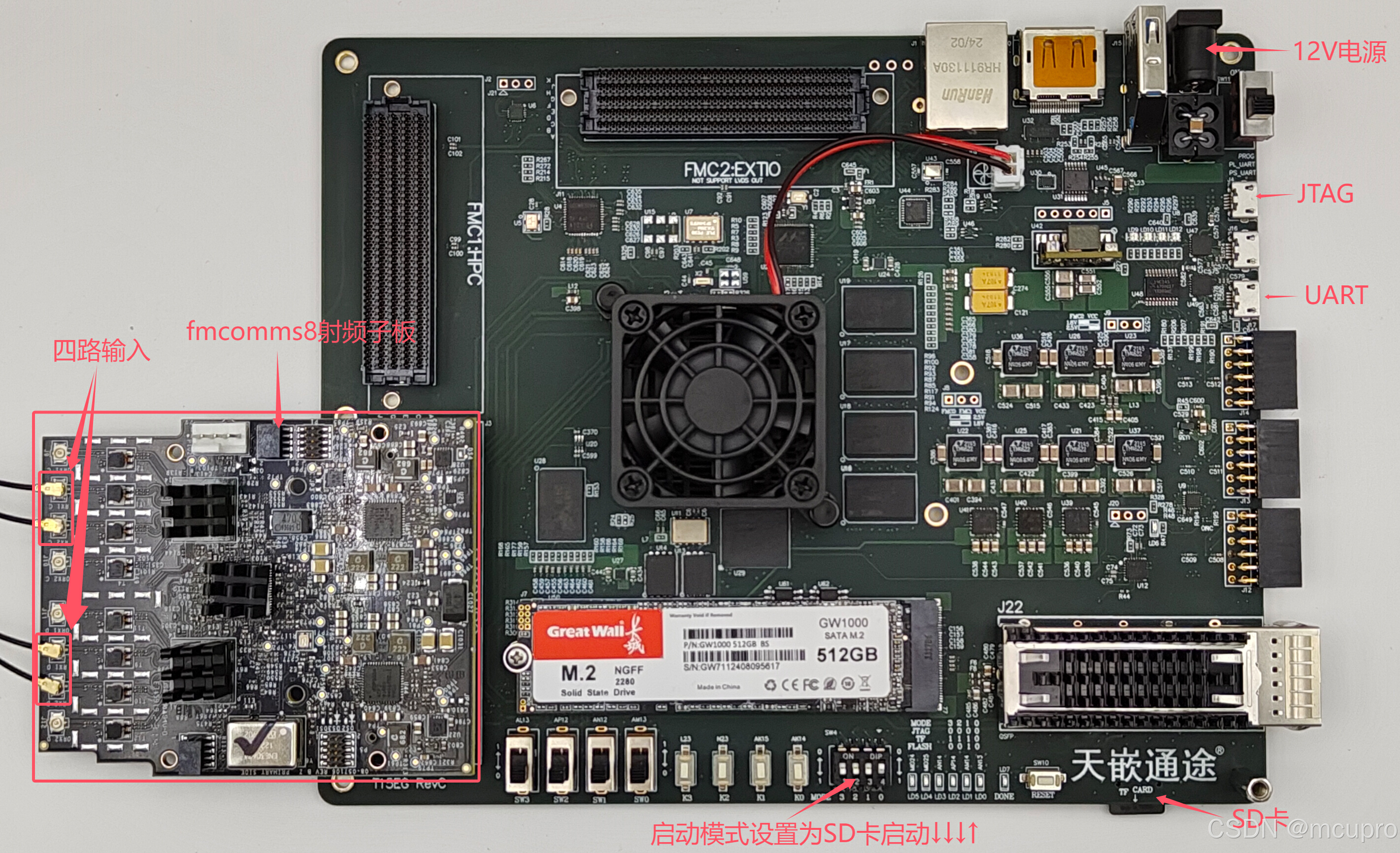

        准备好我们提供的BOOT.BIN文件，以及ltx文件。将BOOT.BIN文件复制到SD卡根目录下，插入MPSOC底板，启动模式设置为SD卡启动，插入JTAG，串口和电源线。插入fmcomms8射频子板。

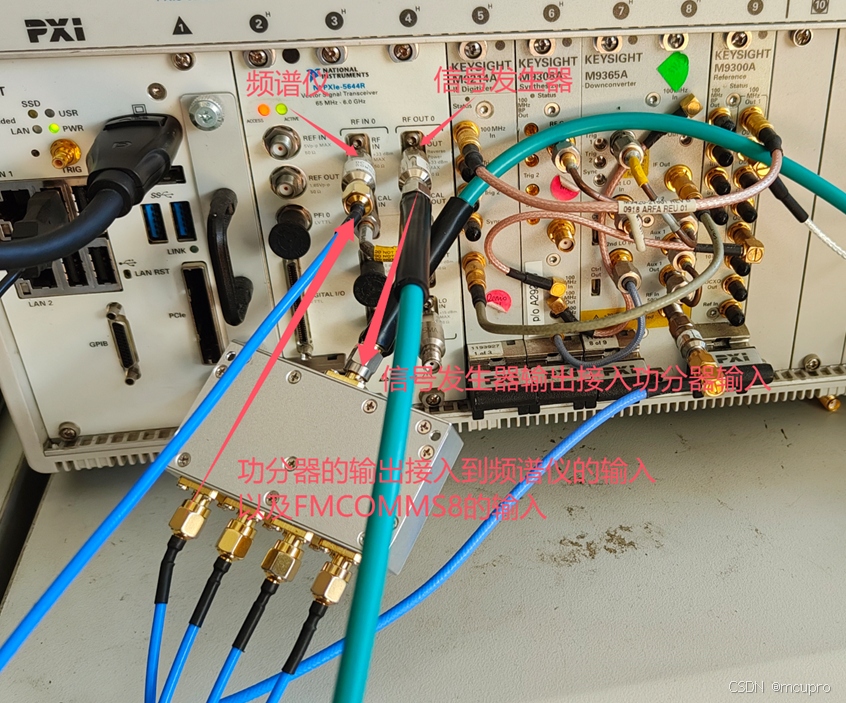

        使用信号发生器产生一个2.805G的信号，使用功分器将信号源分成四路，分别插到fmcomms8 的四个RX口。

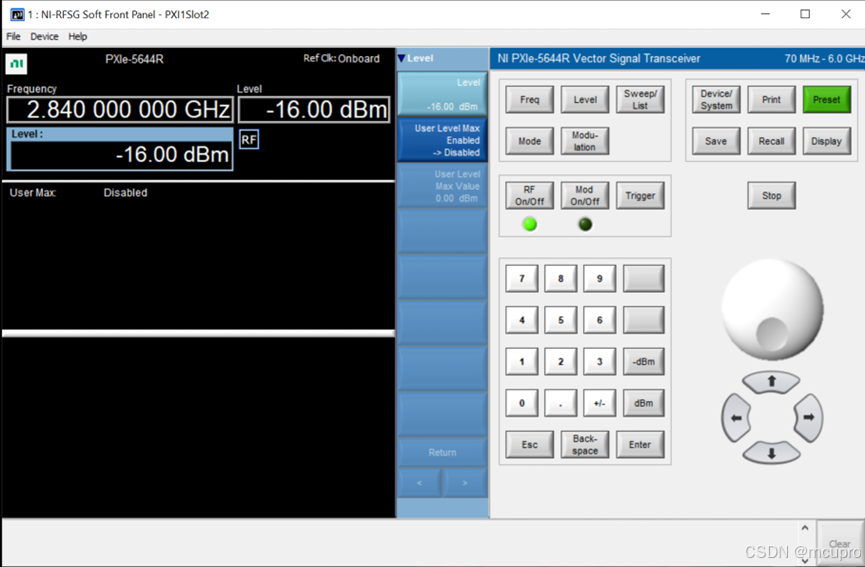

        在上图中可以看到信号发生器产生的一个2.840G，-16db的型号，但是经过功分器以及传输线的衰减，实际上信号强度是有衰减的，可以将功分器的输出端连接连接到频谱仪上，测量实际功率。

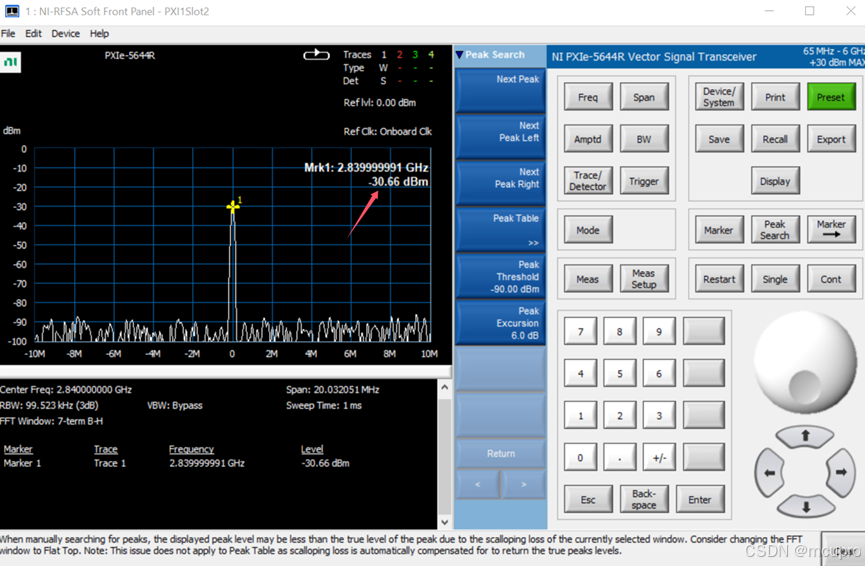

        频谱仪上测量的实际功率为-30db左右。

        开启电源，查看串口传输内容，如下所示

        打开vivado的硬件管理器，打开ILA调试窗口，调试文件使用我们提供的ltx文件，全选通道右键设置 Signed Fecimal

        全选通道右键设置 Analog

        关于每一路通道的内容可以看下图，其中0 到3通道为一片9009，4到7为另一片，其中奇偶数通道分为实部和虚部，由此可以得出，只需要重点看0和4通道就可以判断出两片9009是否同步。

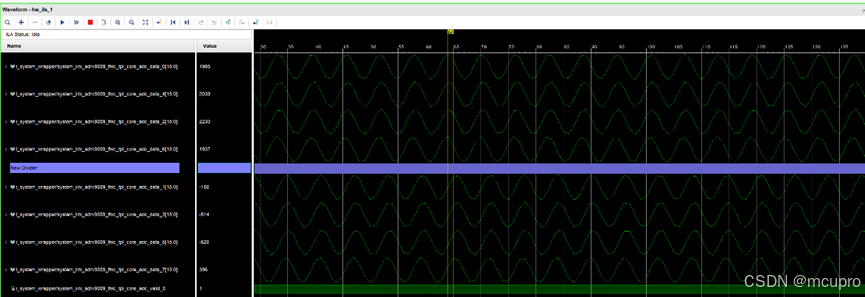

        如下图所示可以看到0和4通道是同步的，验证两片9009同步。下图中的波形由于发送频率较大所以看上去不是很平滑。

        下图是我将发送信号发生器设置为2.805G时采集到的波形，可以看到波形变得平滑很多。

通过百度网盘分享的文件：MPSOC_fmcomms8两片9009同步采集测试
链接：https://pan.baidu.com/s/1SIul_LtUv1-41-IY8Cos3A
提取码：1xqi
