数字IC后端手把手教程 | Calibre物理验证LVS layer map相关案例
数字IC后端实现教程之Calibre LVS物理验证Layer Map相关案例
·

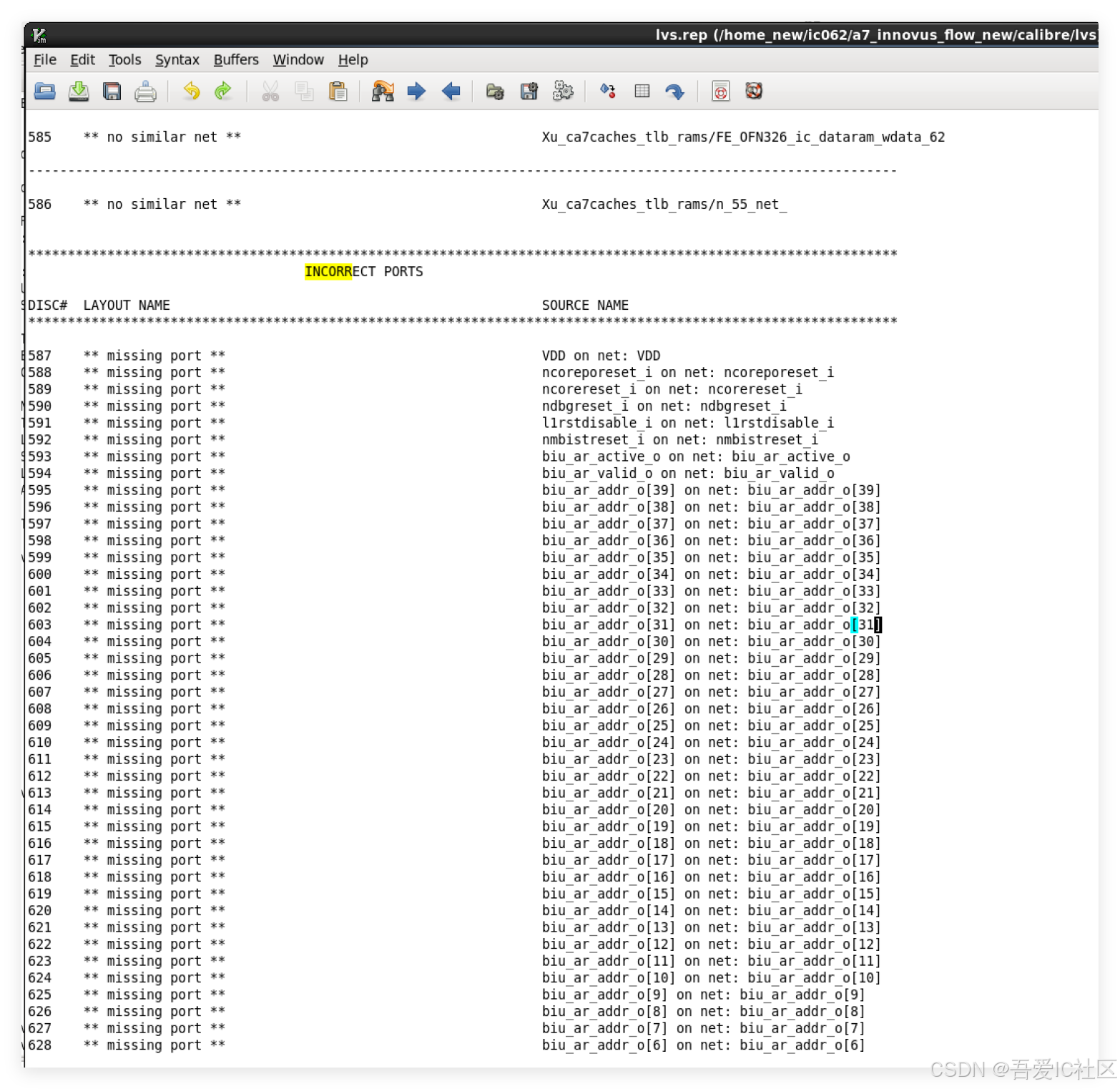

下图所示为咱们社区训练营a7core Calibre LVS结果。
数字IC后端物理验证 |手把手教你Debug Calibre LVS错误
这种LVS结果中的每一种错误类型，每个工程师都需要学会分析。今天分享其中一类INCORRECT PORTS的错误。这个错误在实际后端项目中也是非常常见的。
物理验证Calibre LVS Stamping Conflict SoftConnect案例解析
【思考题】为何会出现这么多io port的INCORRECT？
我们可以通过查看PR阶段chipfinish写出gds使用的layer map来分析。正常所有的io port是自带text的，不需要我们人工给所有的io port打text。但现在calibre就是看不到这样的text，核心原因是写出gds时出问题了。

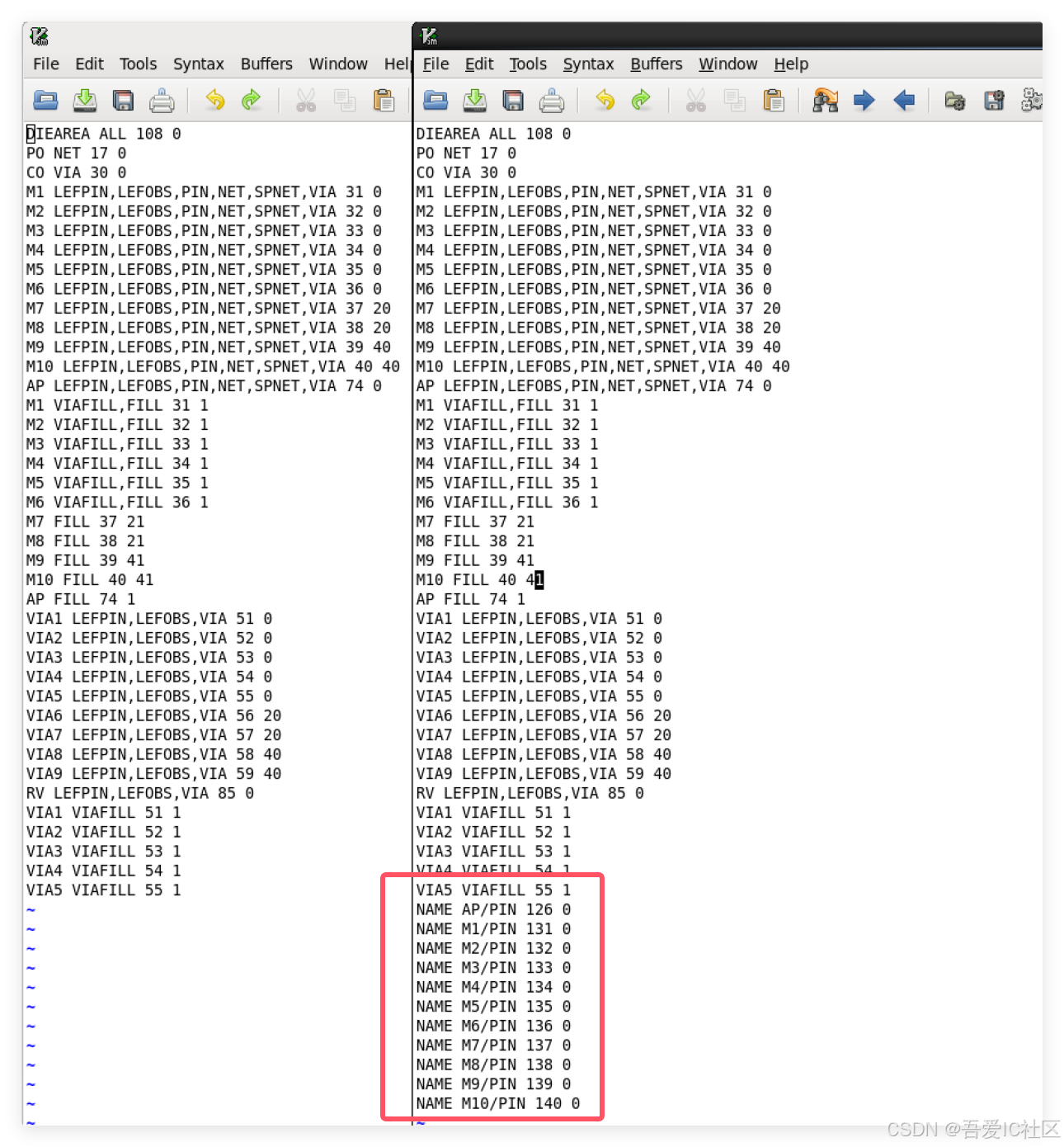

我们可以从下面的两个layermap看到，左边使用的layer map的确缺了各层metal的text layer映射！
