我们使用官方实例来测试软件效果。

程序

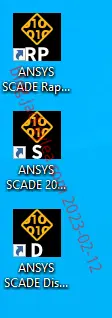

安装完成后，桌面上会有三个图标

在这里插入图片描述

分别是

  • ANSYS SCADE Rapid Prototyper 2022 R1
  • ANSYS SCADE 2022 R1
  • ANSYS SCADE Display 2022 R1

SCADE

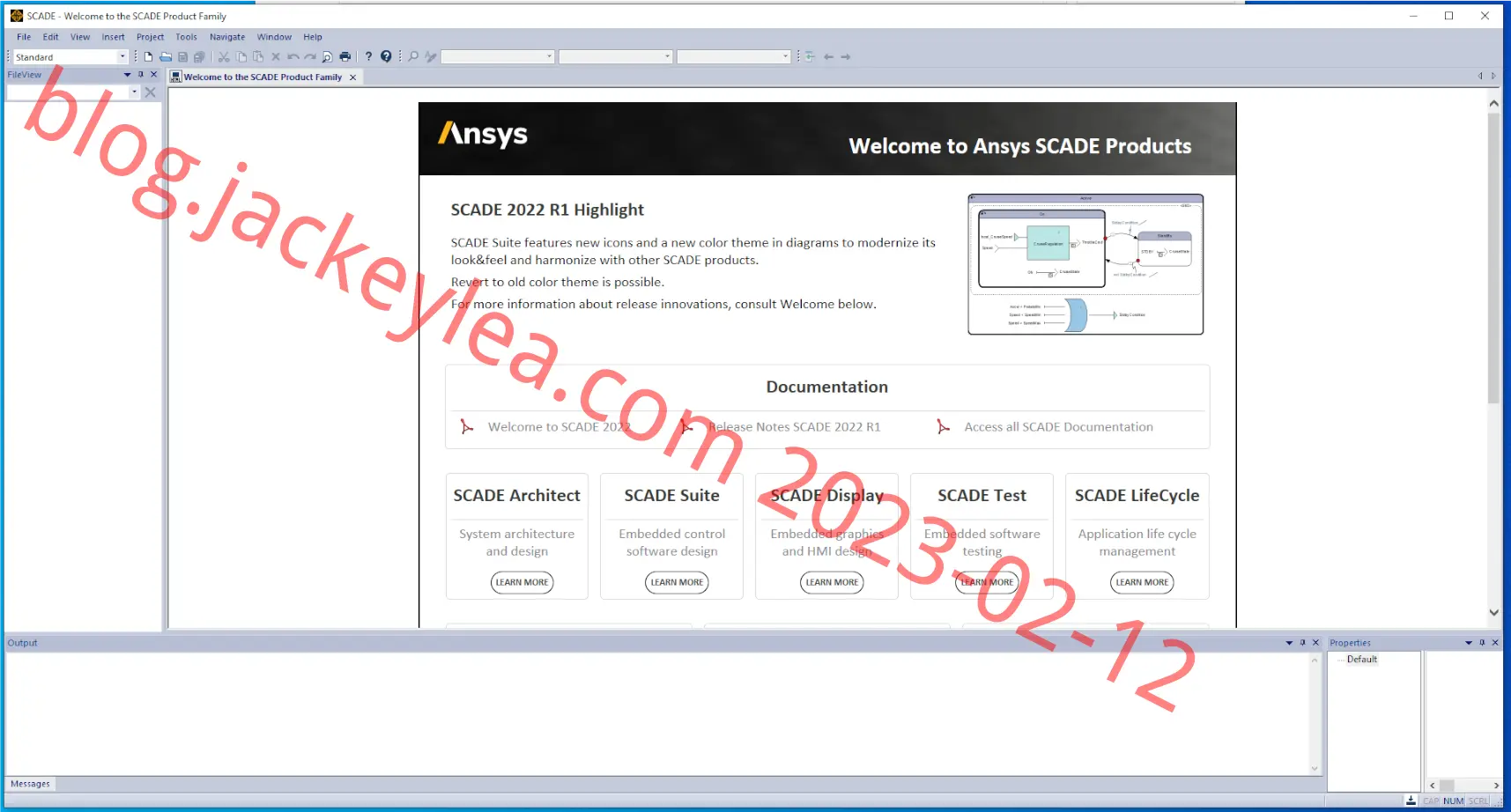

双击第二个图标

在这里插入图片描述

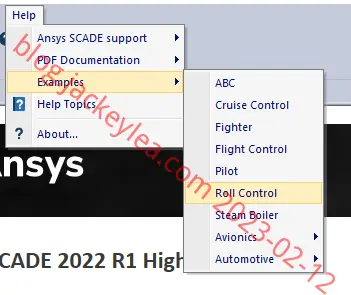

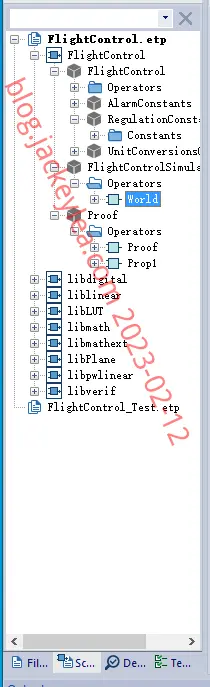

打开一个测试工程FlightControl

在这里插入图片描述

在这里插入图片描述

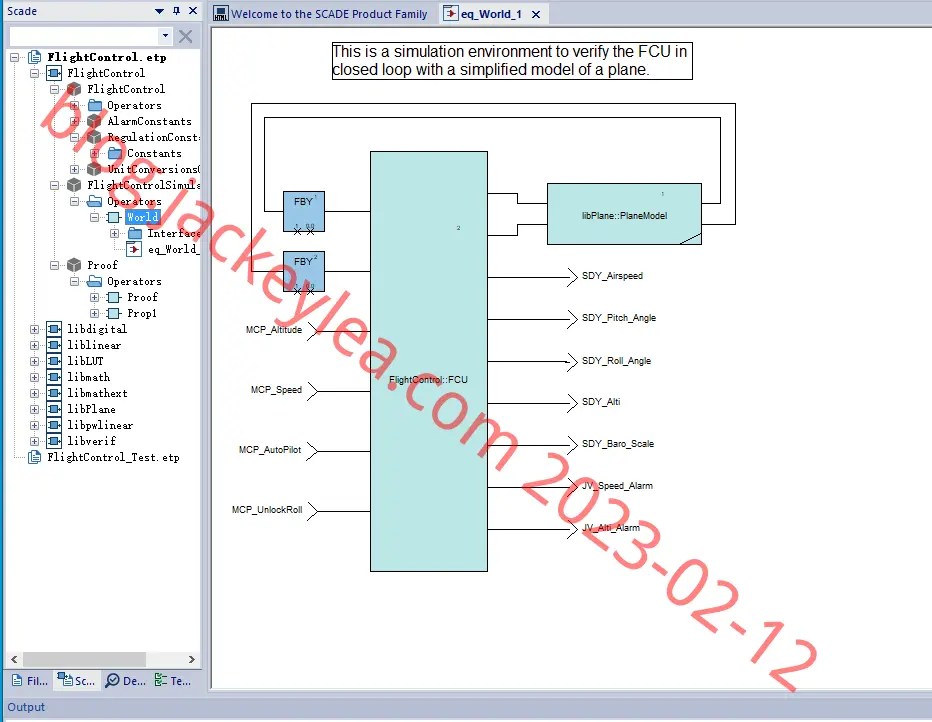

随便打开一个工程文件

在这里插入图片描述

和Matlab的逻辑处理差不多，应该是控制相关的，我们找错东西了。

SCADE Display

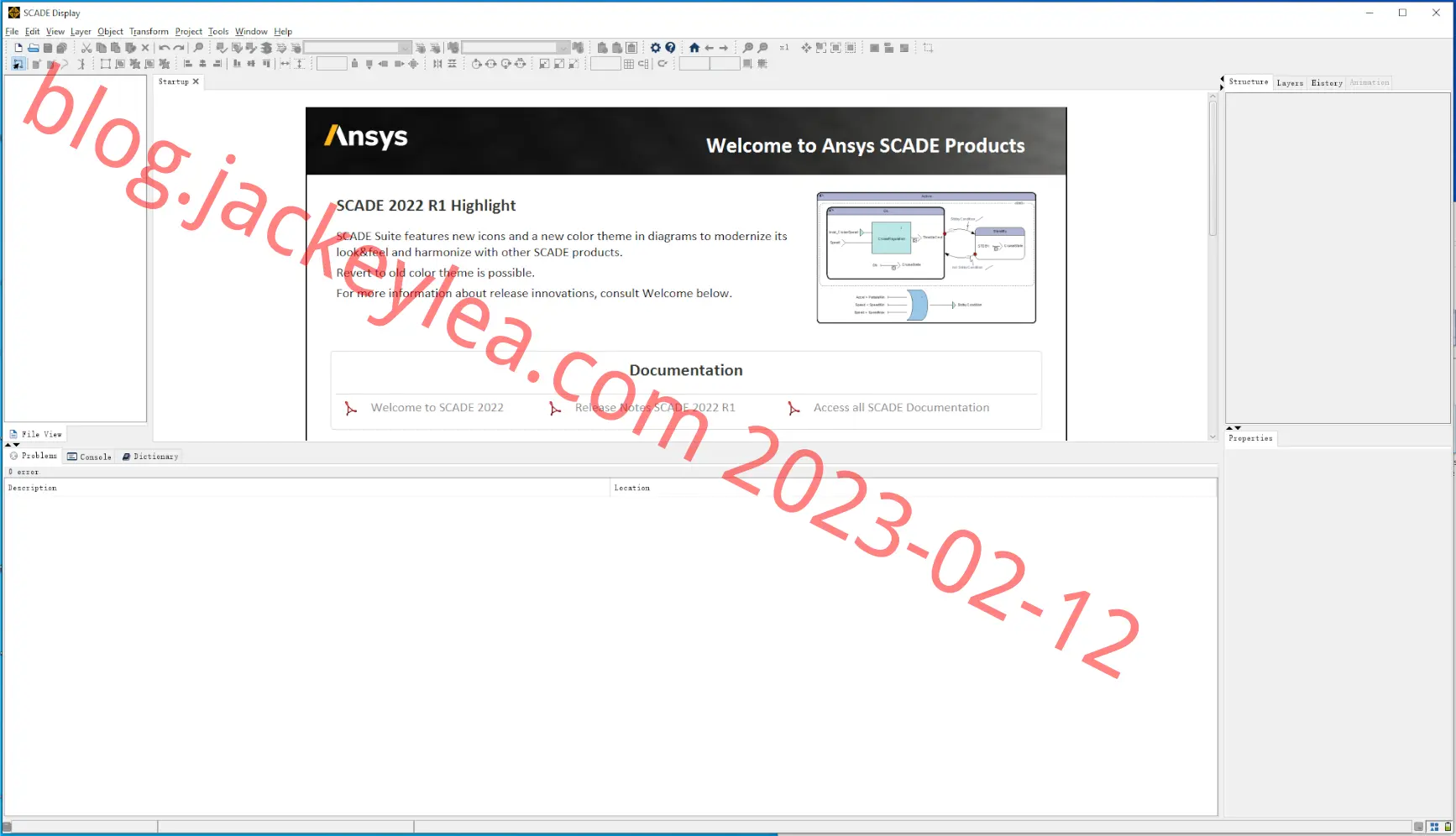

打开第三个图标

在这里插入图片描述

同样打开FlightControl示例
在这里插入图片描述

打开DemoPFD

在这里插入图片描述

这个就对了

生成代码

将工具栏的模式调整为Code Generation，

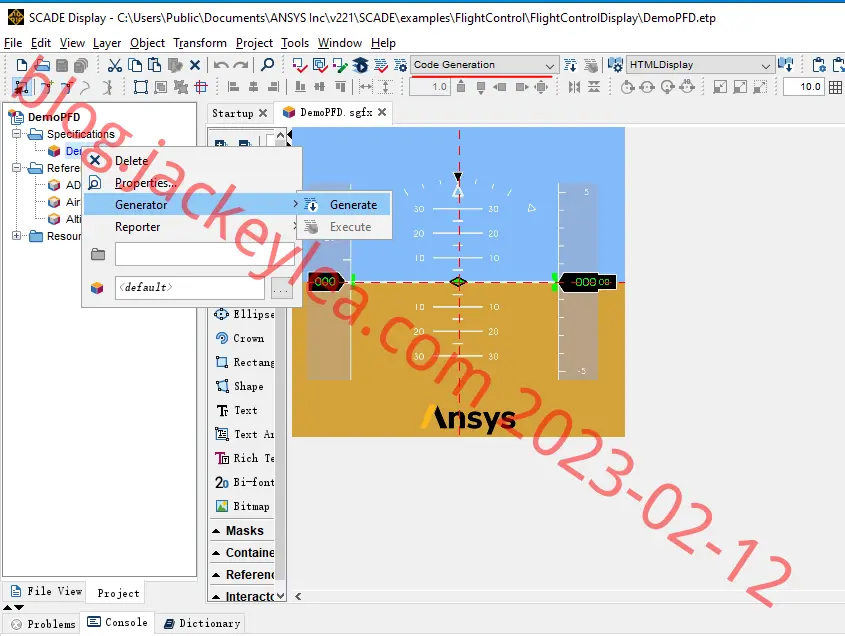

点击需要生成代码的控件

在这里插入图片描述

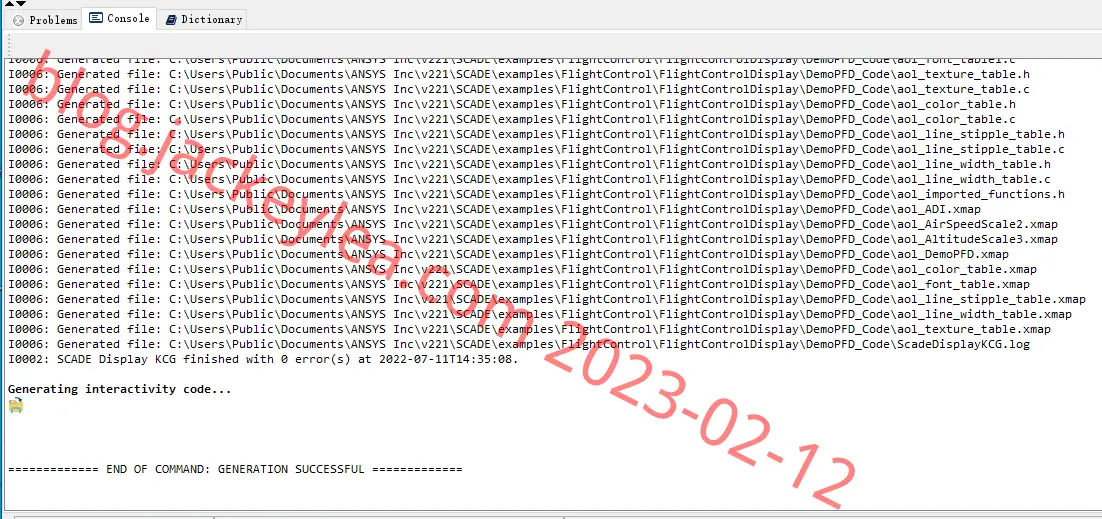

程序会自动生成代码

在这里插入图片描述

代码生成后可以复制到其他平台进行移植编译。

仿真

将工具栏的模式调整为Simulation
在这里插入图片描述

先点击Generate按钮

在这里插入图片描述

看画红线的部分，仿真模式下生成的是dll

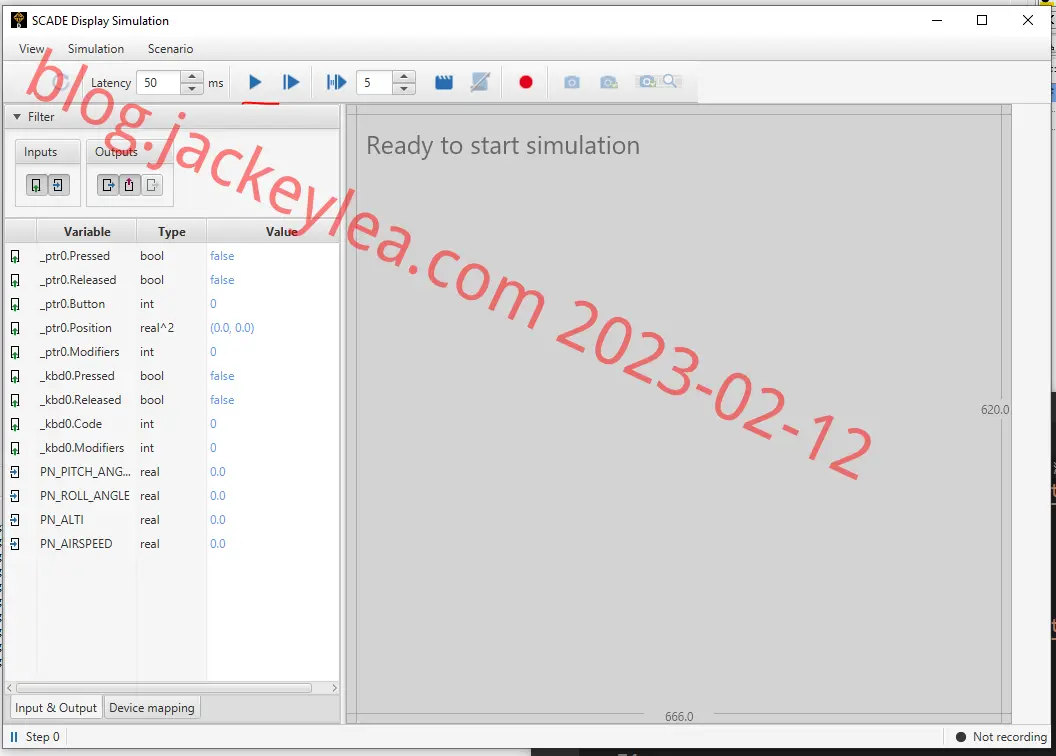

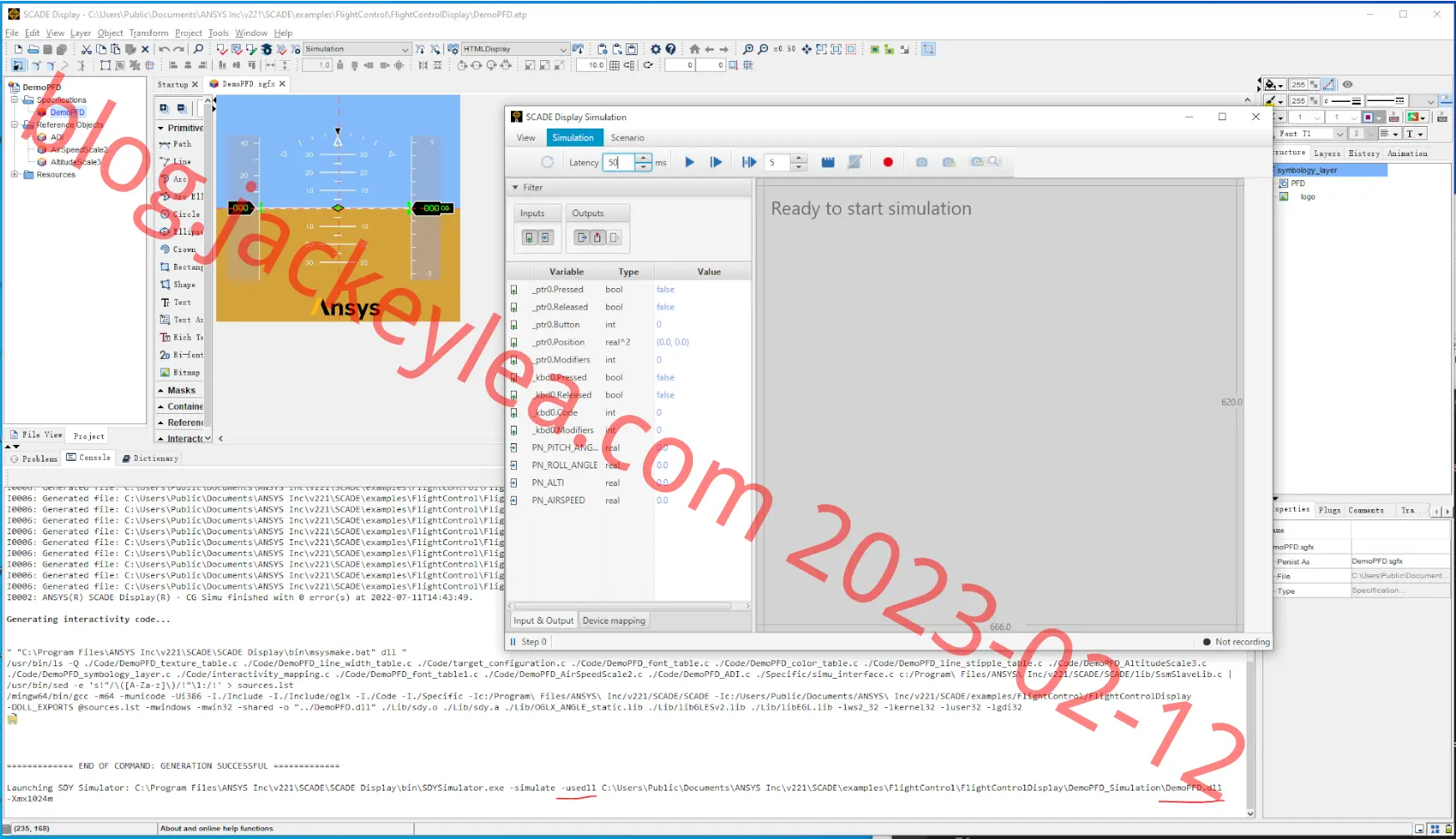

然后点击Execute，进入仿真准备状态

在这里插入图片描述

程序调用仿真器加载dll进行仿真。

点击运行按钮

在这里插入图片描述

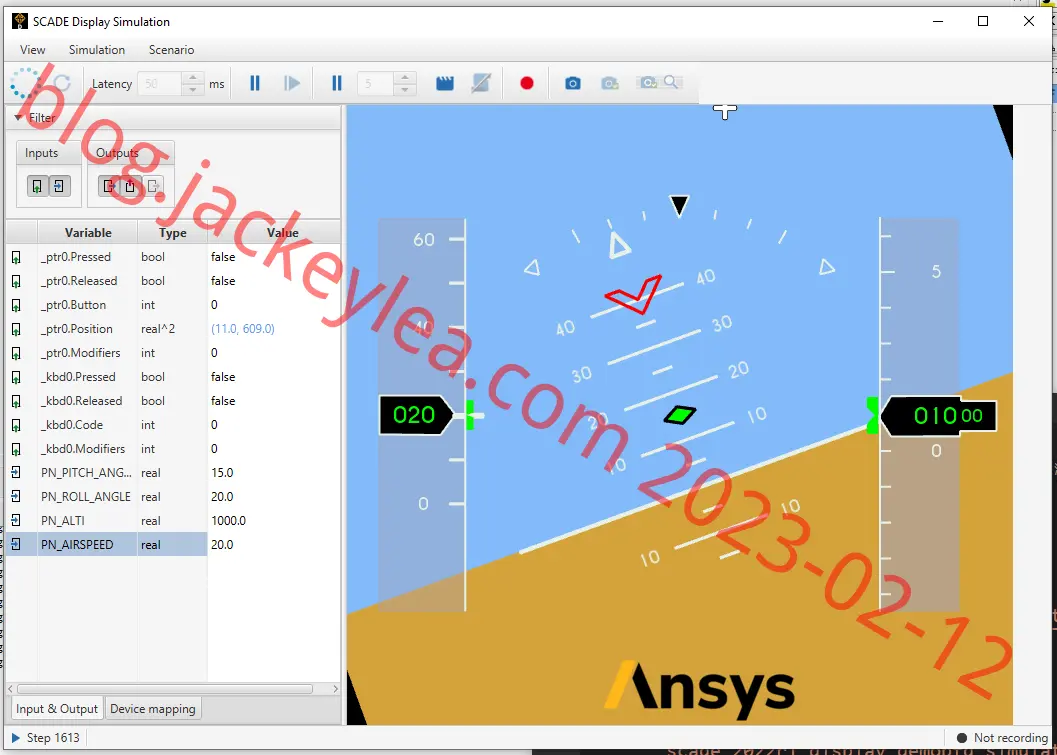

界面左侧是PFD的接口，我们可以修改其值

在这里插入图片描述

对比VAPS XT仿真运行时，数值无法修改

EXE

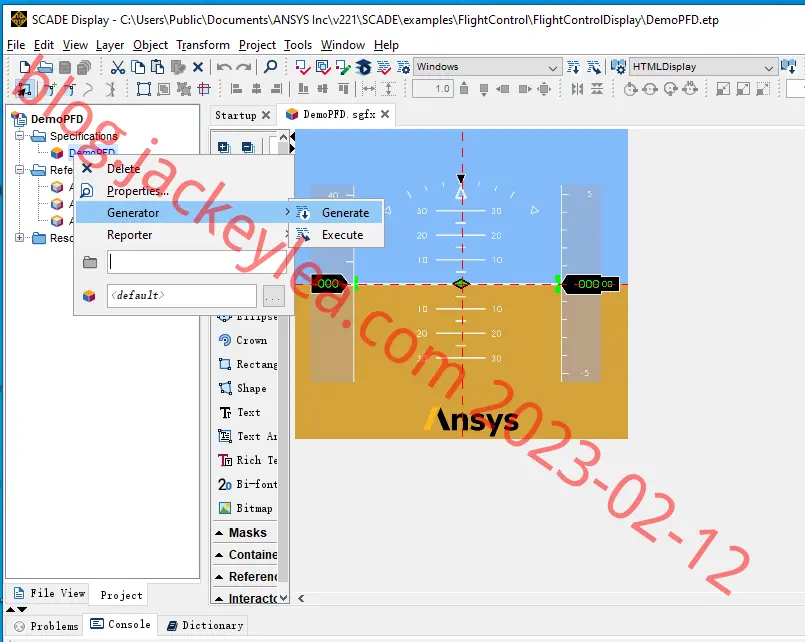

将模式调整为Windows，

在这里插入图片描述

点击生成代码按钮

在这里插入图片描述

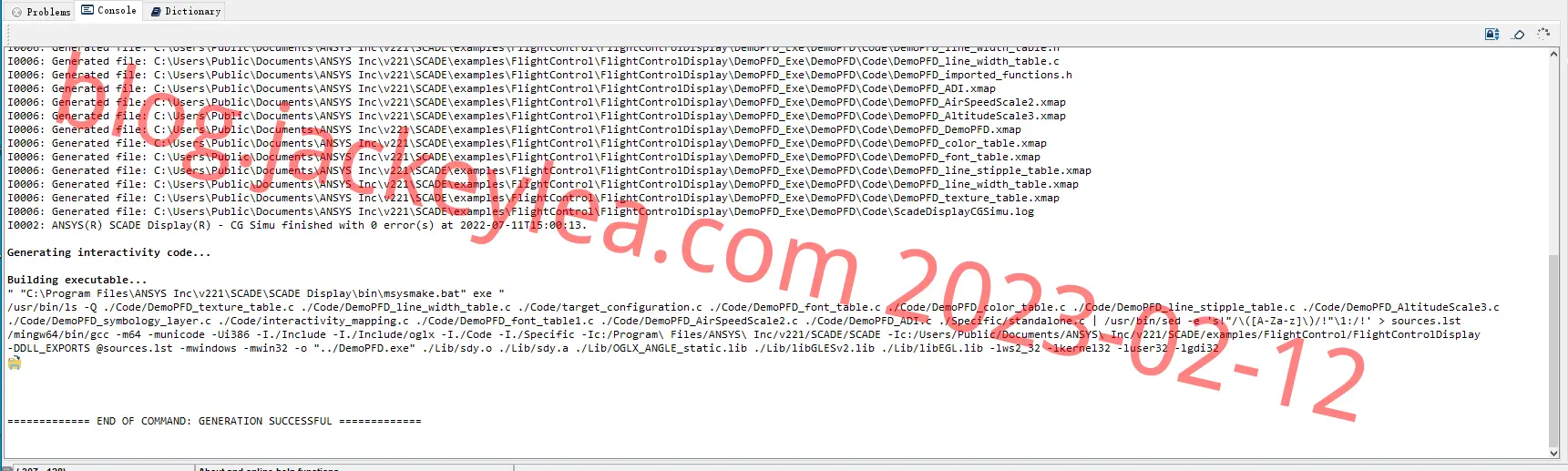

程序会自动生成代码并调用自带的MSYS编译器编译代码为EXE。

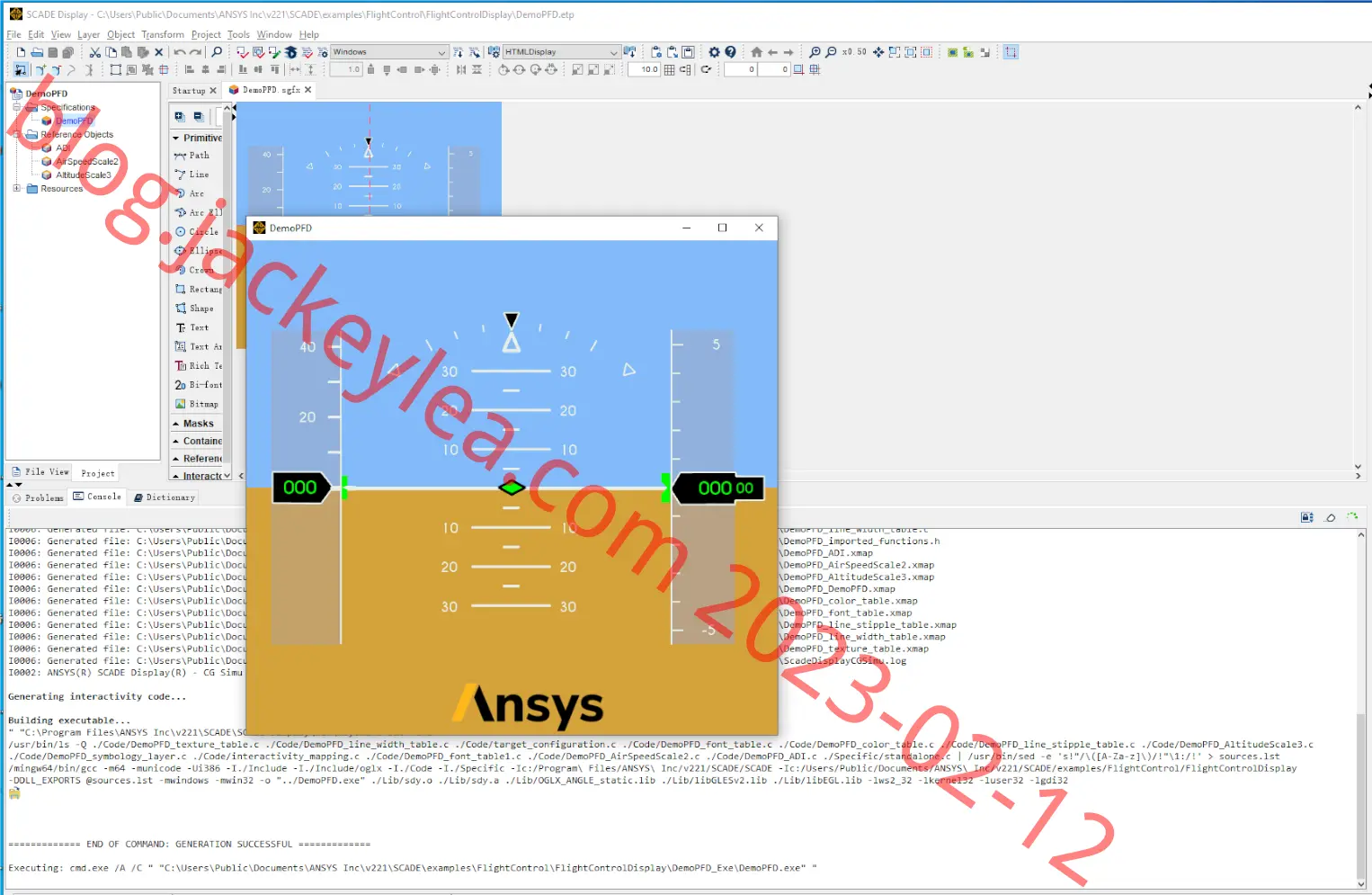

点击执行按钮

在这里插入图片描述

本文首发于：SCADE入门教程10.01：测试
