很多朋友做了PCB制程应力测试，但是对报表怎么看、看不懂，应力测试标准是多少也不知道。

1.关于应力测试的使用情景：

需要应变测试情况：

1.设计阶段新治具、新设备的验证。

2.任何测试设备或组装治具上线之前。

3.每当测试治具、组装过程做了可能影响PCB应变值变化的修改时。

2.关于应力测试的测试标准：

1.主应变峰值＜【±500ue】。

2.应变速率峰值＜【30000ue/s】。

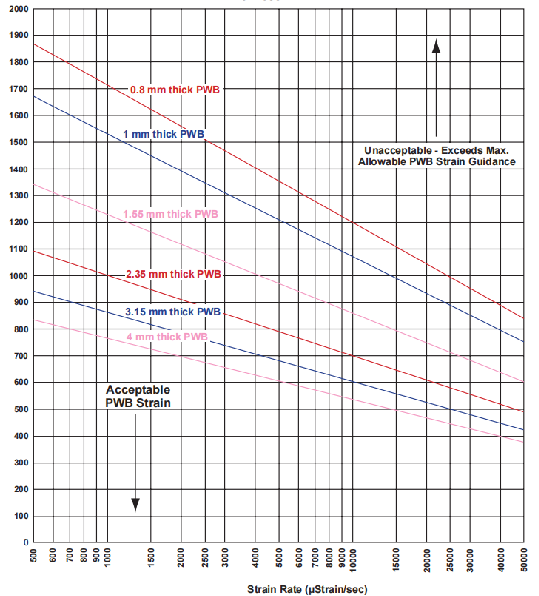

3.根据被测PCB板厚度所能容许的最大应变阀值。

4.定模之前的外壳设计验证和周期性设备验证。

 3.关于应力测试报表的注释解释：

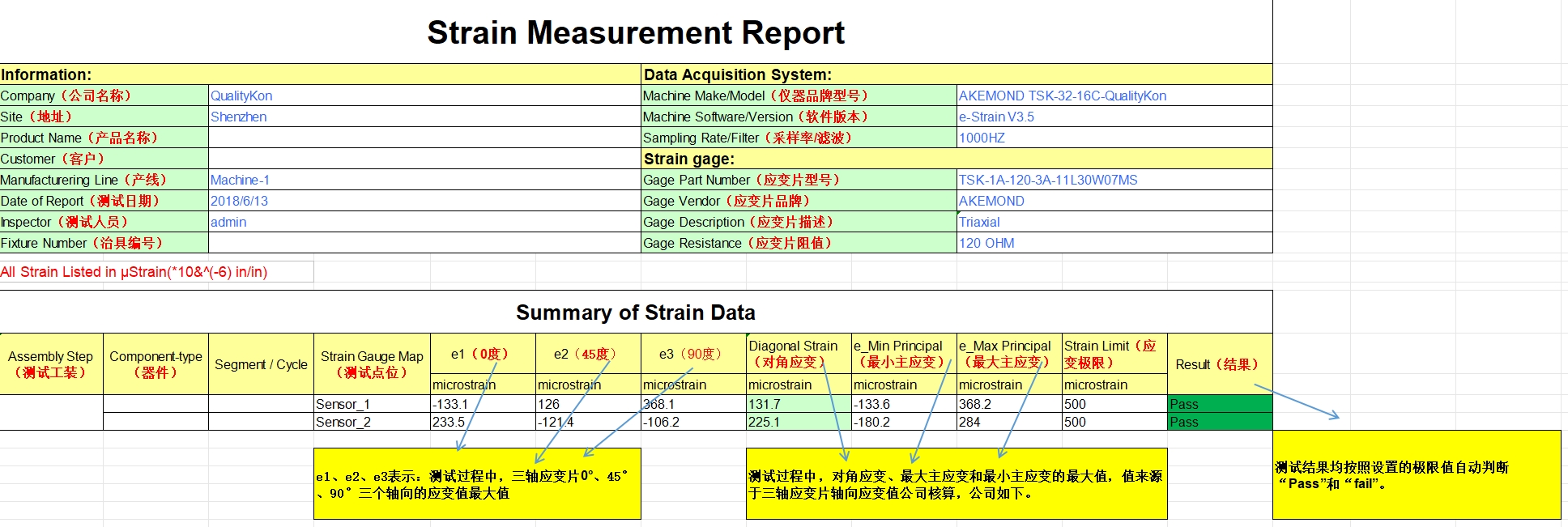

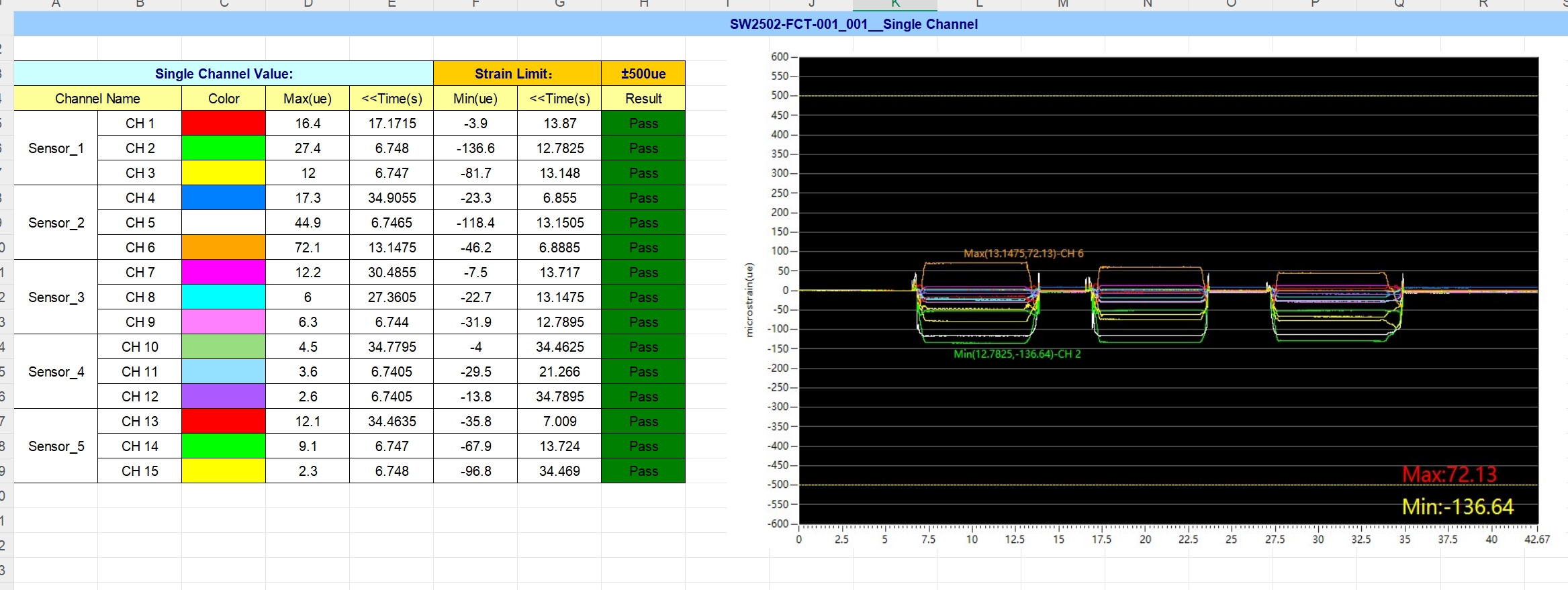

备注：对各个通道原始数据做分析，Max是最大值，Min是最小值，Time分别是最大值和最小值的触发时间。

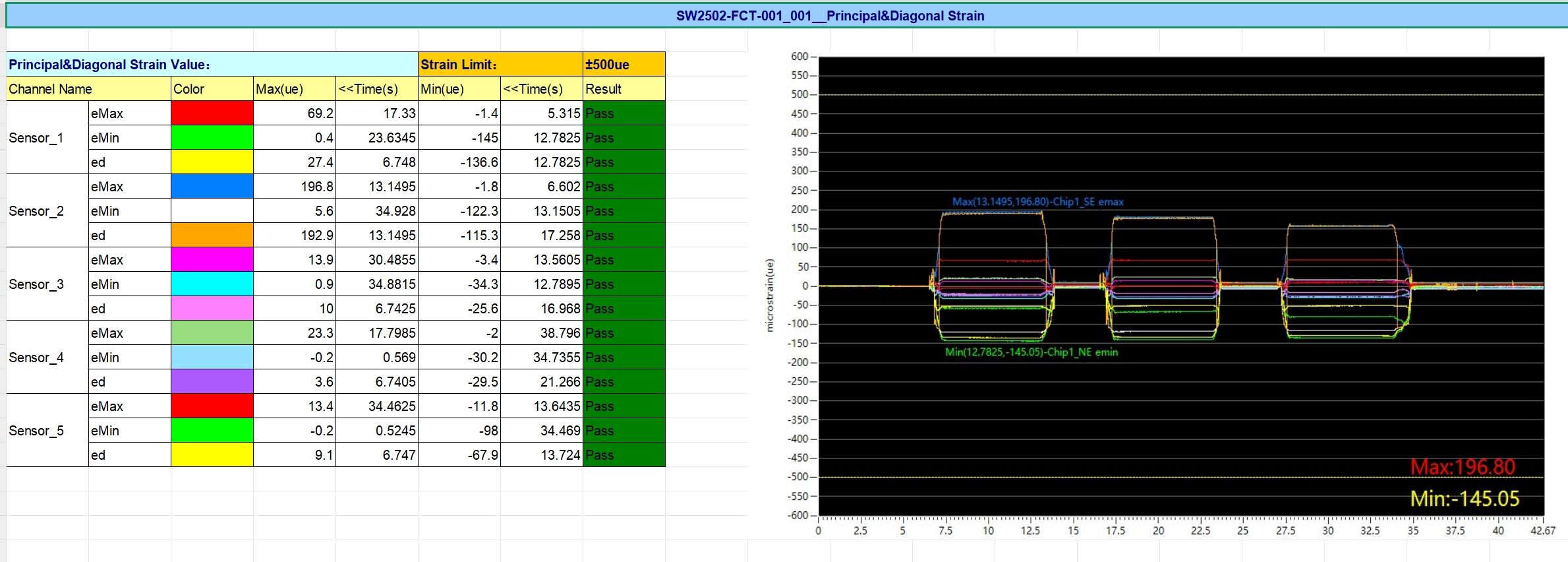

备注：eMax是最大主应变，eMin是最小主应变，ed是对角应变，MAX是对应的最大值，min是对应的最小值

备注：主应变和对角应变的Strain Rate,反应出的是应变的变化速度。

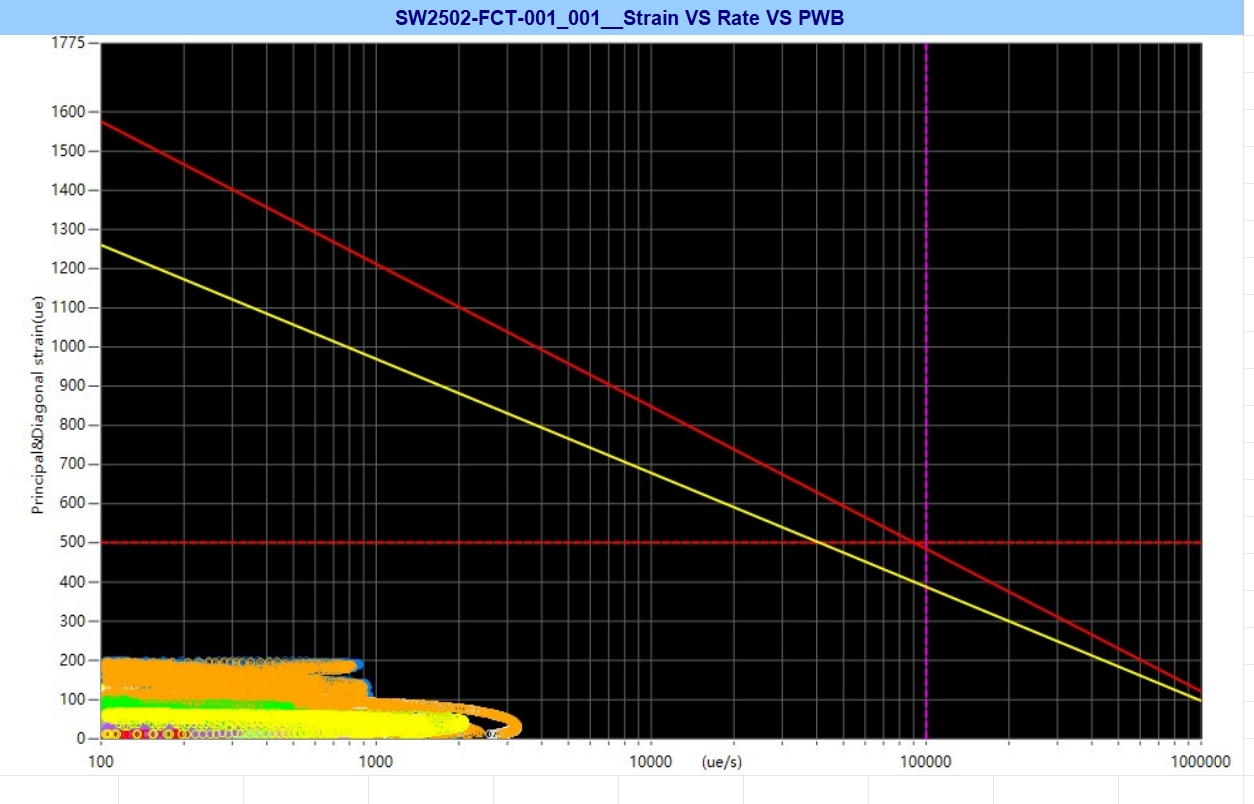

红色以下代表的是“设置板厚”允许的应变值（即PASS）
红色以上代表的是超出“设置板厚”允许的应变值（即Fail）

黄色斜线：就是上面红色斜线的80%的安全线

红色虚线：配置方案设置的500极限值

粉色竖线：报表导出时Remark Position设置的判定极限值
