一.  DDR3L实验简介

之前文章说明了IMX6ULL 阿尔法开发板上的 DDR3L 内存芯片初始化工作。

恩智浦提供了初始化 DDR3L的软件工具ddr_stress_tester， DDR3L内存芯片初始化，博文链接如下：

IMX6ULL裸机篇之DDR3实验_凌雪舞的博客-CSDN博客

IMX6ULL裸机篇之DDR3参数配置分析_凌雪舞的博客-CSDN博客

二.  DDR3L校验与超频测试

1.  DDR3L初始化

之前对 DDR3L进行了初始化工作。

DDR3L初始化工作需要用到两个东西：ddr_stress_tester 工具 与 execl 表。

大体工作如下：

(1)  execl表配置DDR3L内存芯片的参数值，从而生成配置脚本文件。

(2)  使用 ddr_stress_tester工具将 配置脚本文件加载到开发板 --> Download。

使用 ddr_stress_tester 工具初始化完成 DDR工作后，就可以进行DDR校验了。

2.  DDR3L校验

加载完成 DDR配置脚本文件后，首先，要对正点原子 ALPAH 开发板的 DDR3L 进行校准！！！

因为不同 的 PCB 其走线不同，必须要进行校准，经过校准一会 DDR3L 就会工作到最佳状态。

否则，不能直接进行超频测试（即超频测试会失败）。

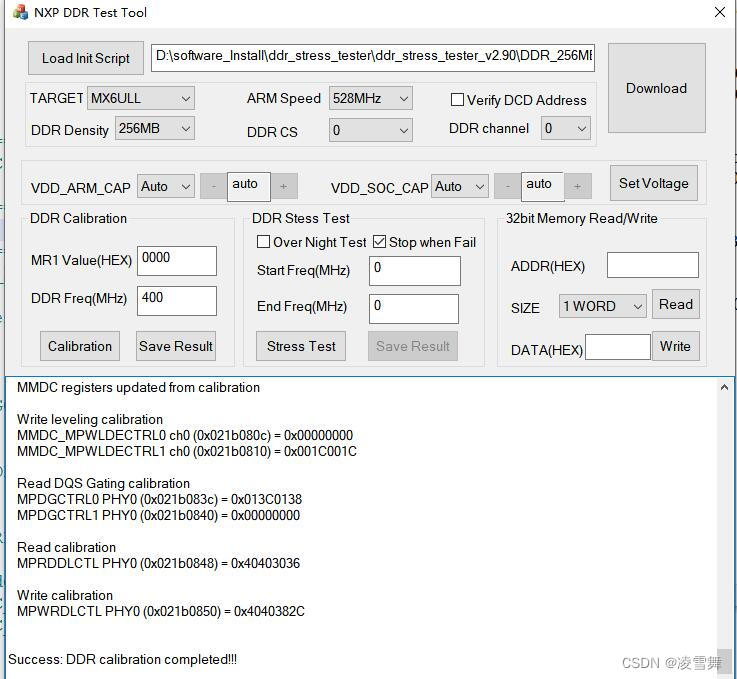

（1）成功完成校准后，会打印几个与校准相关的寄存器配置，如下所示：

（2）将以上打印中，"MMDC registers updated from calibration" 下面的寄存器配置值，更新到之前DDR配置脚本文件中，即更新到  "256MB_DDR.inc" 文件中。

 (3)  打开 ddr_stress_tester 工具，重新 "Download" 加载 DDR配置脚本文件（即 "256MB_DDR.inc"）。

加载成功如下:

完成校准工作之后，就可以进行 DDR 的超频测试了。

3.  DDR3L超频测试

超频测试验证：

计算如下：

假如400Mhz的频率：

400Mhz+ 400*10%= 440Mz

400Mhz+ 400*15%= 460Mhz

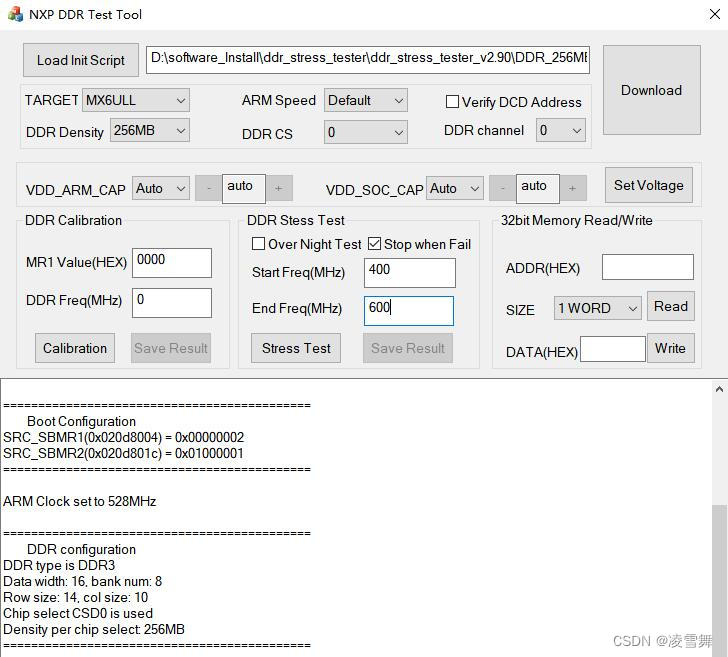

校验完成之后，就可以进行超频测试了。设置好起始频率与结束频率，按下"Stress test" 后，即可进行超频测试。如下所示：



超频测试需要一段时间。

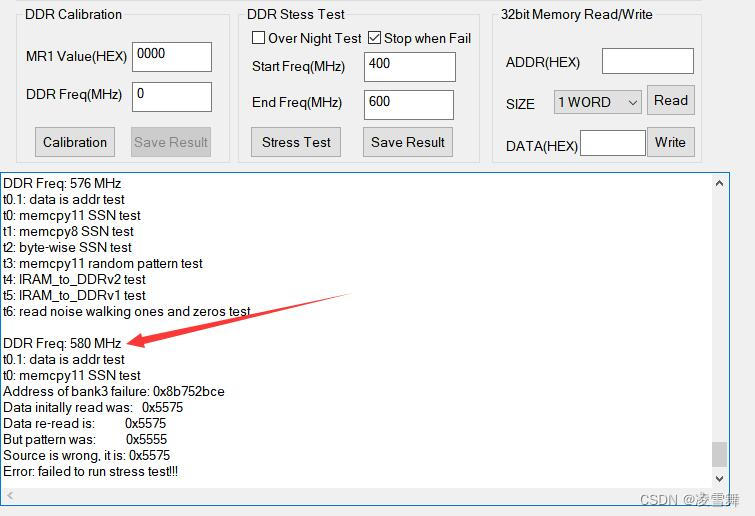

超频测试完成后，最高测试到 576MHz，因为到 580MHz时，显示超频测试失败。如下所示：
