Linux服务器通过X11实现图像化界面显示

背景描述

​ 如何远程连接服务器并将图形界面输出一直是我烦恼的一个点，在实现很多项目的时候，使用matplotlib输出图像的内容是无法显示的，必须将图像保存下来查看，大大降低了项目的效率；

​ 像一些需要实时调控的项目，例如实时的行人追踪，我们往往传入一个视频文件，并且实时对视频中的行人进行检测并输出，如果不能将检测结果输出，而是需要保存，那么不仅代码需要修改，也不便于我们进行调试；

​ 这里推荐一个使用X11 Forwarding技术 + MobaXterm 工具的方法，安装简单，使用方便；

服务器端配置

1、修改SSH配置

vim /etc/ssh/sshd_config

# 将如下选项按下文设置
X11Forwarding yes
X11UseLocalhost no
AddressFamily inet

2、重启SSH服务

service ssh restart

Window端配置

1、安装MobaXterm工具

MobaXterm官网安装：https://mobaxterm.mobatek.net/download-home-edition.html

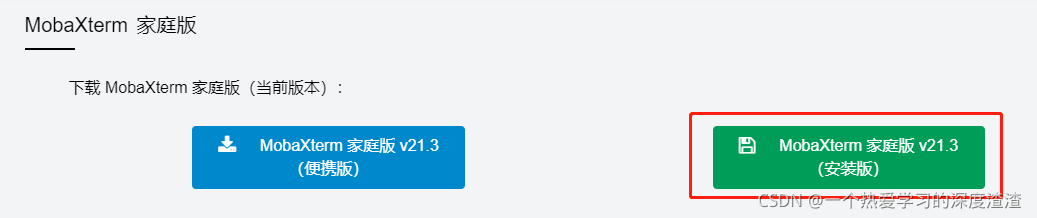

选择右边安装版进行下载；

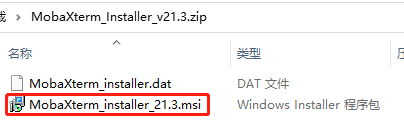

下载后得到如下图所示压缩包：

需要解压缩！！！

随后运行msi安装程序，安装步骤无脑next就不在这说明了！

2、运行MobaXterm工具

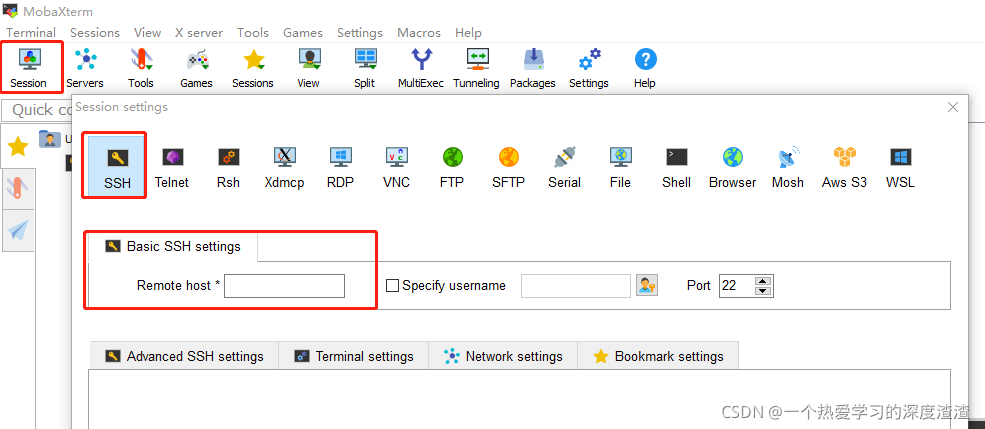

新建一个会话，SSH连接你的服务器（和Xshell等远程连接工具类似）：

登录服务器：

这里需要输入用户名，随后输入密码即可！！！

简单测试

完成以上操作后，已经可以实现图形化输出了！

下面用matplotlib画图进行简单测试：

代码：

import numpy as np
import matplotlib.pyplot as plt

t = np.arange(0, 69, 1)
plt.plot(t, t, 'r', t, t**2, 'b')
label = ['t', 't**2']
plt.legend(label, loc='upper left')
plt.show()

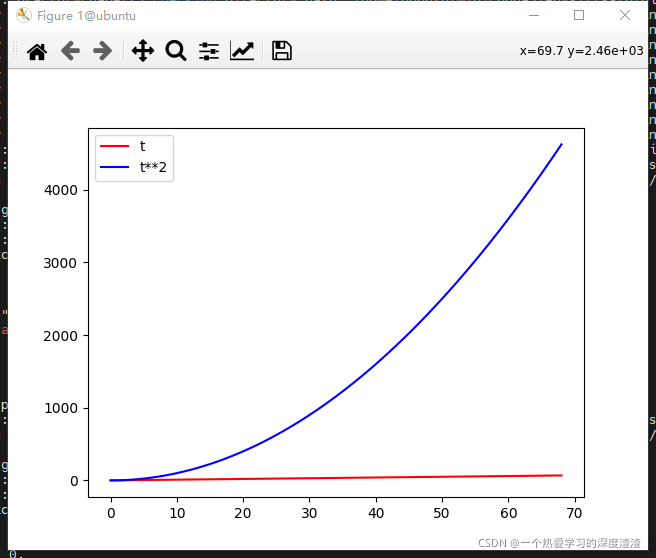

执行如上程序，输出画出的图像：

大功告成！！！

当然，像QT界面等也可以运行，功能相当强大！

大家有遇到其他问题可以评论或者私信我！
