前言

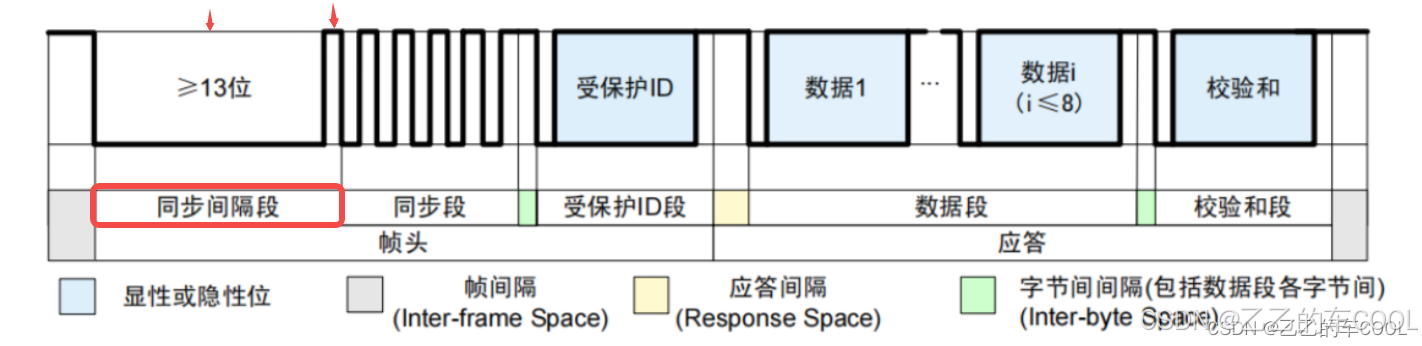

在LIN帧结构中，我们都知道作为帧头起始的同步间隔段break field至少持续13位显性电平，在帧结构的图片中一般都标注着同步间隔段≥13位。那么同步间隔段的长度上限又是多少呢？长度上限又是怎么得来的呢？

1、break field上限测试需求

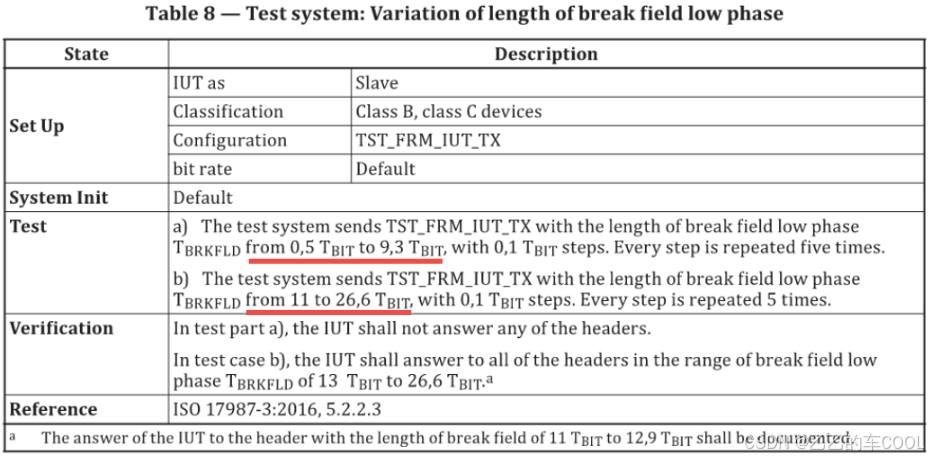

在ISO 17987-6中测试用例PT-CT 5给出了同步间隔段长度变化测试。如下图，测试要求以0.1 bit位为步长测试同步间隔段长度从0.5-26.6 bit过程中，从节点是否应答帧头。从结果验证来看，同步间隔段长度在13-26.6 bit范围内，从节点需要应答全部帧头。也就是说，同步间隔段的最大长度为26.6bit?

2、break field上限理论分析

在LIN帧长度（详细图解）一文中，详细介绍了帧长度的计算方法，这里直接说结论。

• 帧头长度：Theader_nominal = 13+1+10+10 = 34 bit
• 最大帧头长度：Theader_max = Theader_nominal * 1.4 = 47.6 bit （40%余量）
• 余量：Theader_rest = Theader_max - Theader_nominal = 47.6-34 = 13.6 bit

余量长度是由字节间间隔和同步间隔段超过13位的部分组成。理论上，当不存在字节间间隔时，余量长度全部归同步间隔段，此时同步间隔段的长度=13+13.6=26.6 bit。至此，同步间隔段长度上限为26.6 bit。

3、break field上限测试实战

同步间隔段长度测试中，主要使用linSetBreakLength()函数来设置同步间隔段长度和间隔界定符长度；使用linSetBreakLength()函数来设置字节间隔。具体使用方法可参考LIN从节点：识别帧头各场长度测试。这里需要注意一点：在测试break field长度最大值26.6 bit时，需要通过linSetBreakLength()函数设置字节间隔为0。
