01 Ci24R1接收模块

一、前言

昨天测试了无线通讯模块 Ci24R1 的通讯功能。也很奇怪，设置通讯速率为 250k的时候一直无法实现发送与接收的功能。按照现在的设置，它的通讯速率为 1M 波特率。下面给模块增加蜂鸣器和液晶显示器，来测量通讯的距离。

G2M1729490995_1920_1080.MP4|_-2

二、电路设计

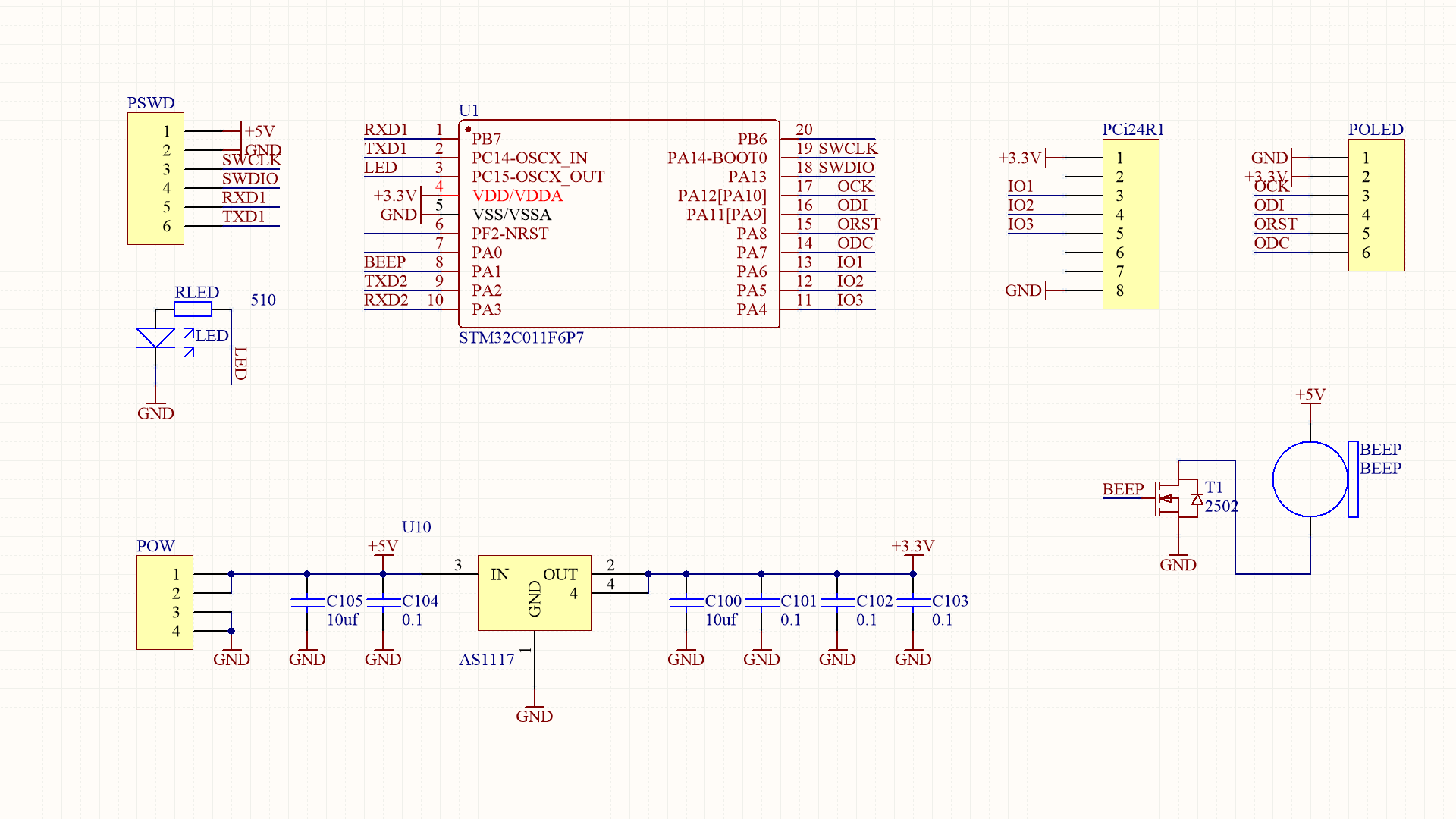

电路在昨天设计的基础上，增加了一个 OLED 显示屏的接口，使用一个 MOS 管驱动蜂鸣器，可以在接收到有效数据包的时候发出声音，这样可以方便判断接收数据的情况。所有的控制，都可以在C011 单片机的管脚内实现，这样就简化了电路的设计。铺设单面电路，便于一分钟制板。电源部分，通过外部一个锂电池供电，方便携带，进行通讯距离的测试。

G9M1729491198_1920_1080.MP4|_-9

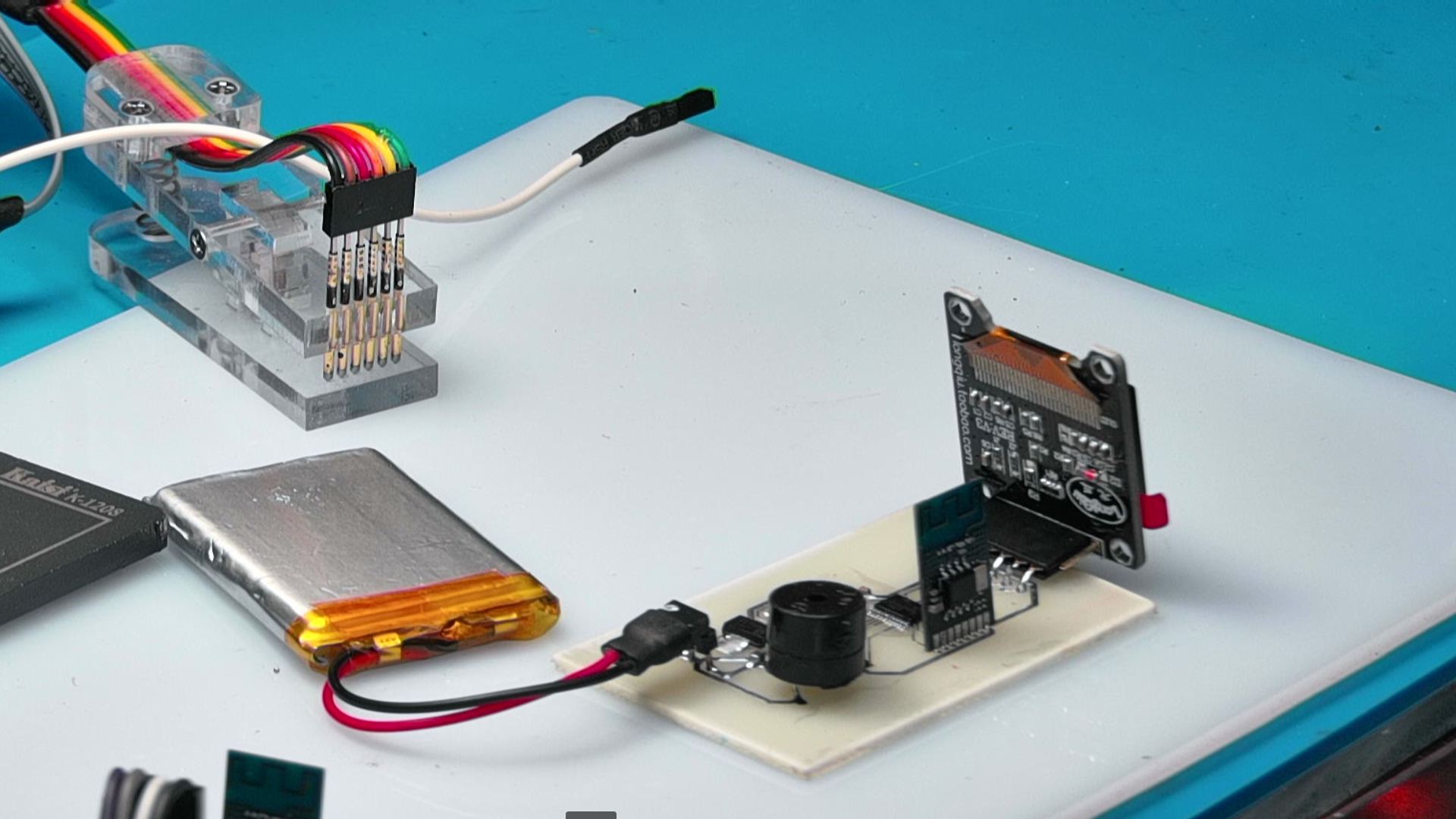

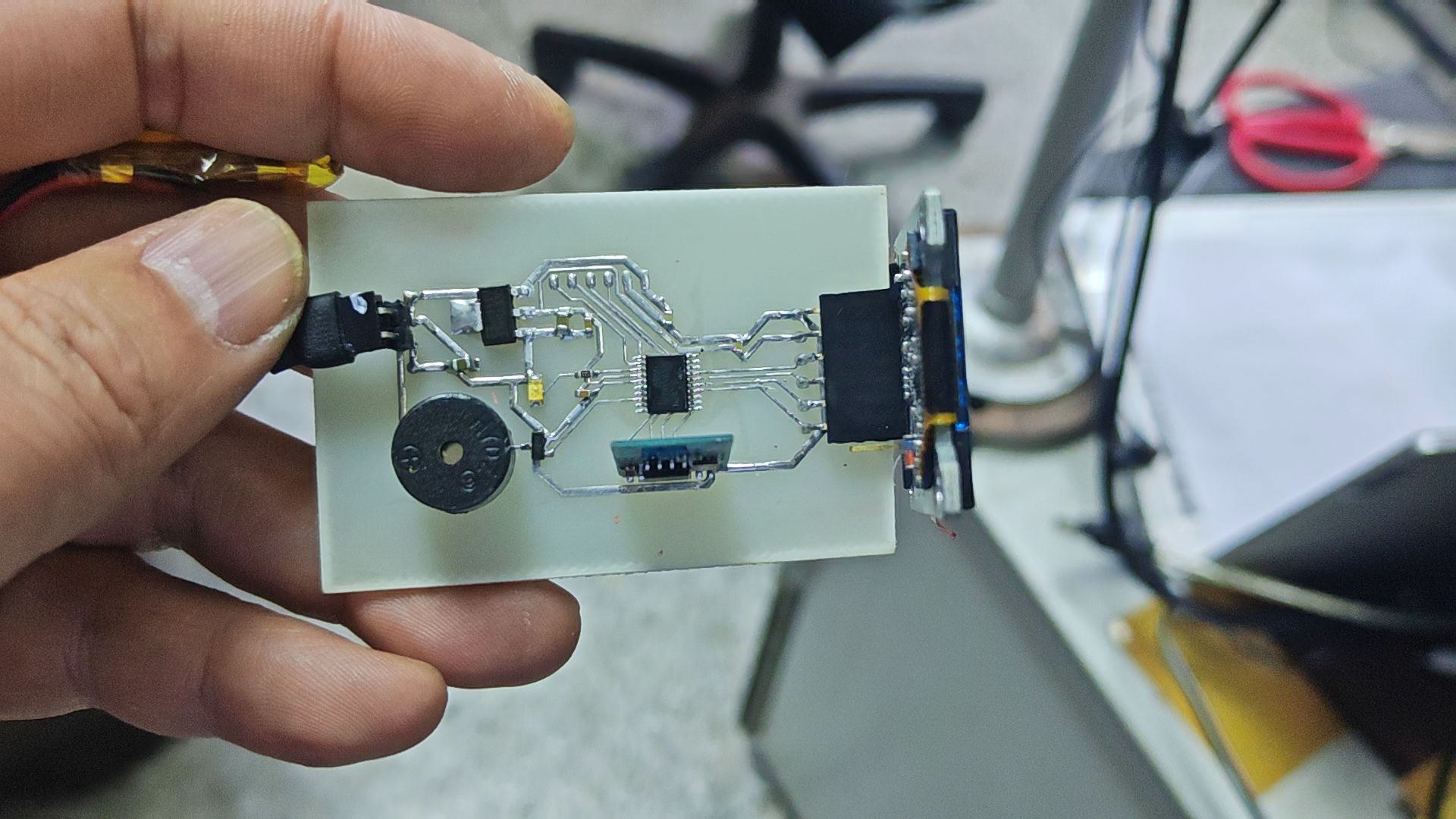

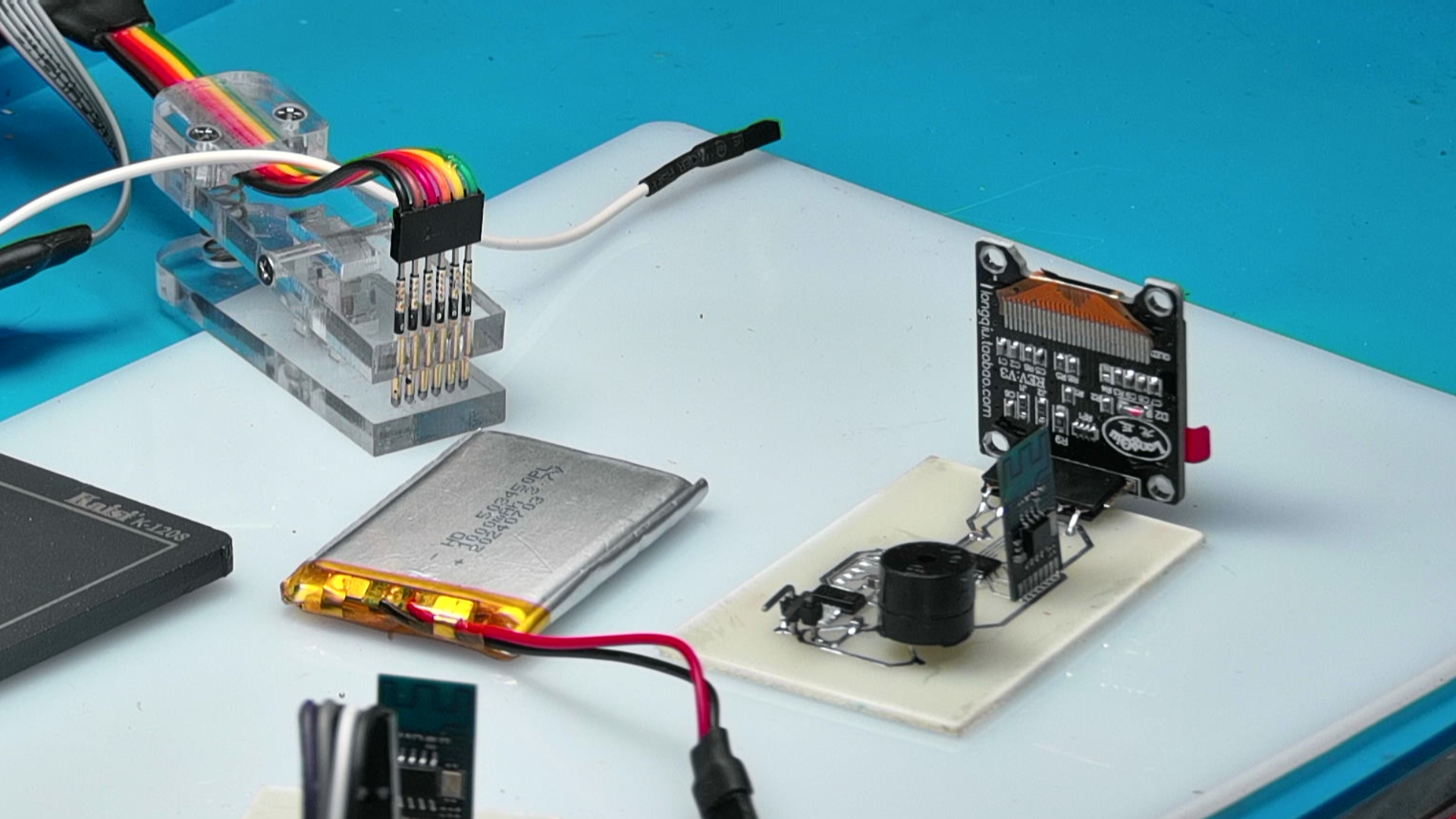

一分钟之后得到了测试电路。焊接电路，下载程序。可以看到，接收模块工作正常，在蜂鸣器中听到接收到数据包的声音， OLED显示屏可以写实接收到数据包的前面12个数据。通过电池供电。可以方便携带。这是数据发射模块，下面手持接收模块远离发射模块，测试接收的距离有多远。

G7M1729491493_1920_1080.MP4|_-7

三、测试结果

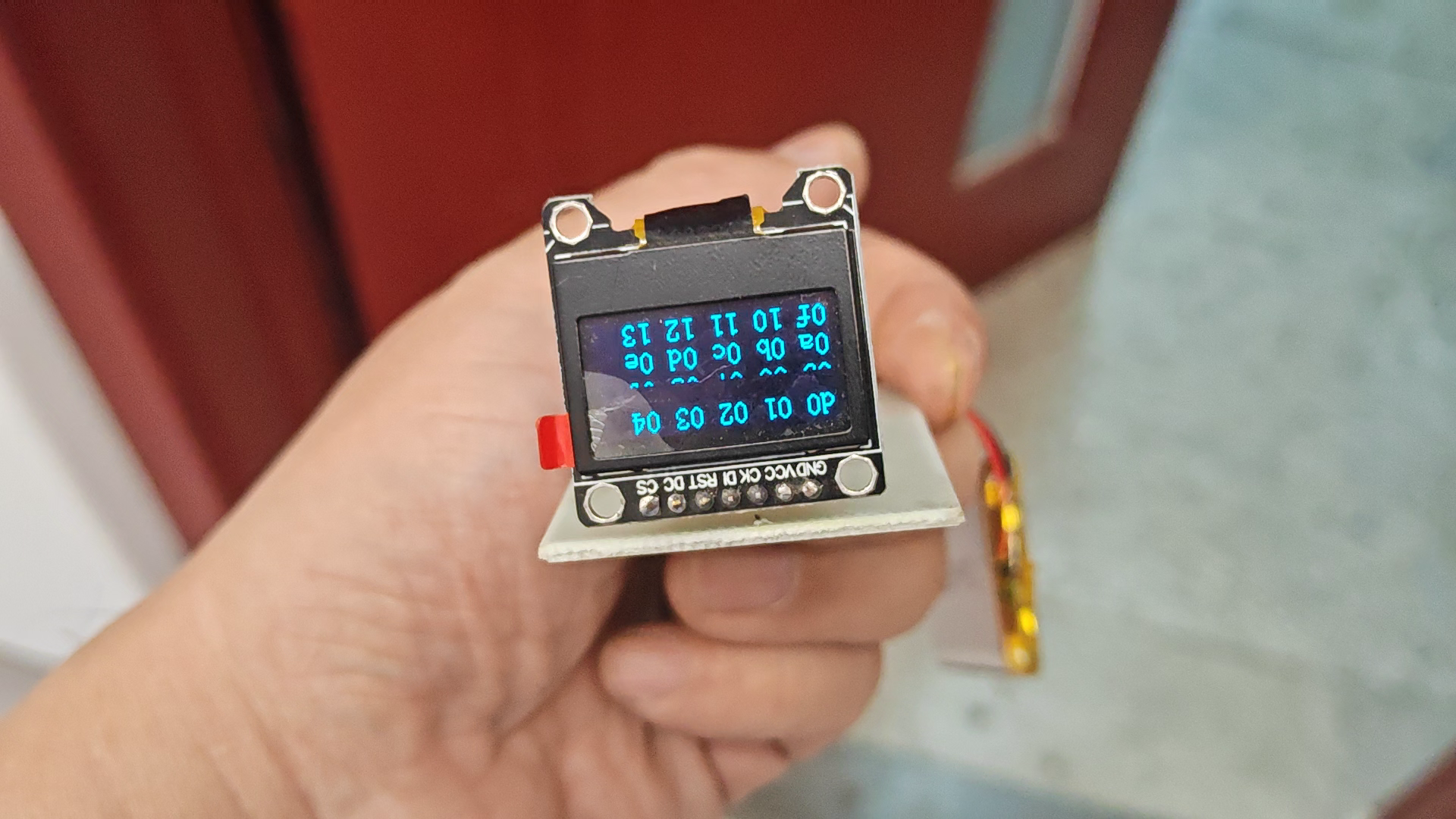

现在，将接收模块带到办公室的门口，距离发送模块距离大约5米，可以听到接收到的数据仍然很好，只是稍微出现丢数据包的情况。下面将接收模块带出办公室，出了两道门之后，接收到的数据包下降到 30% 左右。再远离，此时就只能偶尔接收到发送的数据包了。重新回到办公室，数据接收开始稳定了。由此，可以看到在室内，模块传送数据还是比较稳定的。

G5M1729492126_1920_1080.MP4|_-5

※ 总结 ※

本文重新设计了带有蜂鸣器和 OLED 的测试模块，测试了 Ci24R1 无线通讯模块的距离。可以看到，在室内的环境下，通讯还是比较正常，数据包接收能够在80% 以上。

G4M1729492318_1920_1080.MP4|_-4
