要实现各种数据指标采集，需要安装不同的数据导出器，常用的导出器有node_exporter、process-exporter、blackbox_exporter，这里简单讲一下node_exporter，node_exporter安装参考上篇：https://blog.csdn.net/zcm545186061/article/details/128172488

node_exporter

node_exporter可以采集CPU、磁盘、内存、网络、主机信息等数据

1. CPU使用率

1.1 CPU指标获取

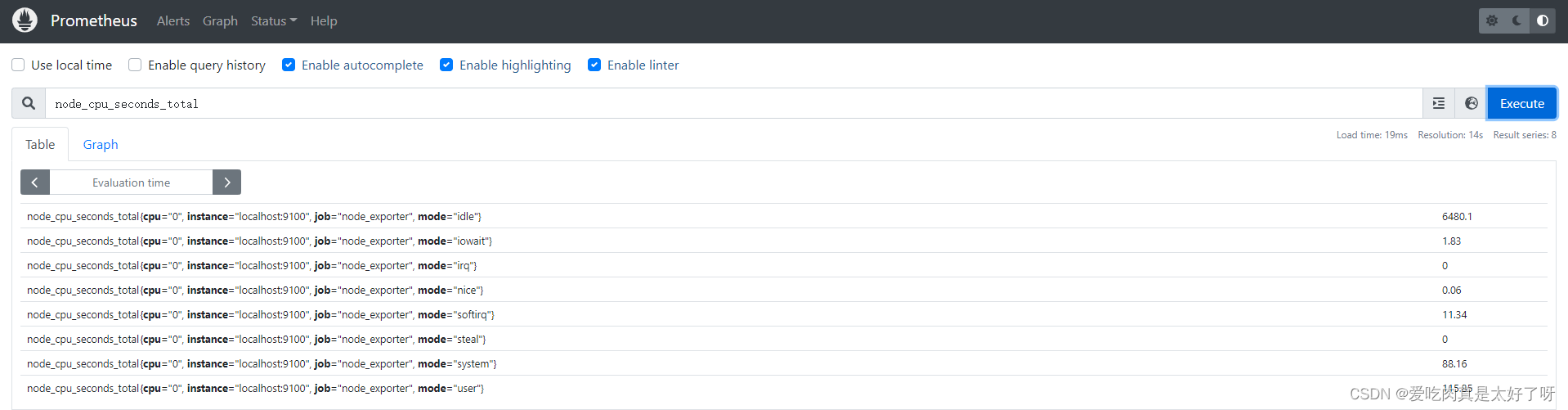

node_exporter抓取CPU相关信息主要是各个node_cpu_seconds_total

# 几个重点指标说明
idel：空闲cpu时间
iowait：等待io的cpu时间
nice：用户空间进程内改变过优先级的进程使用cpu时间
system：内核进程使用cpu时间
user：用户进程使用cpu时间
...

这些时间加在一起即为总的cpu时间，比如idle 6480.1代表cpu 0开机以来到当前时间点，cpu 0的空闲时间是6480.1秒，用它除以总的cpu时间，就是cpu的空闲率

1.2 CPU使用率计算公式

我们一步步来进行使用率的计算推导

1.2.1 cpu空闲时间

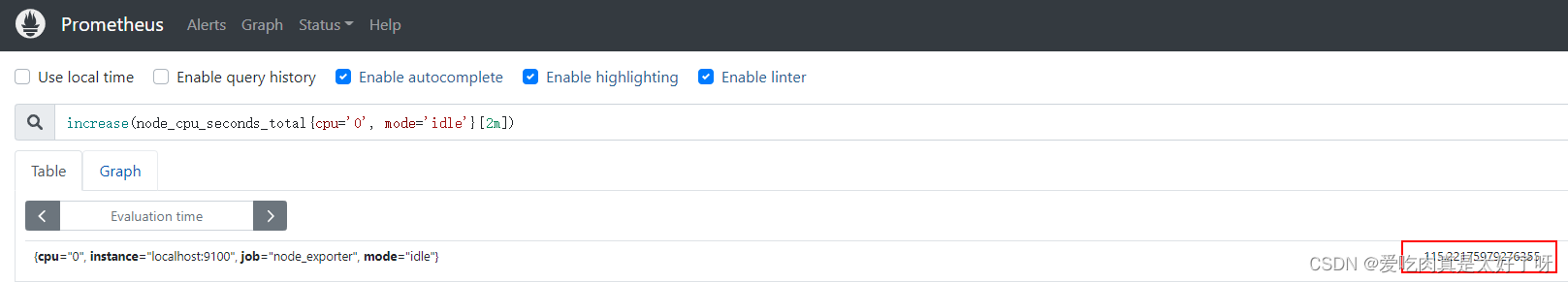

increase(node_cpu_seconds_total{cpu='0', mode='idle'}[2m])
increase代表递增，该指令的意思是：cpu 0在过去两分钟内的空闲时间为115.22秒

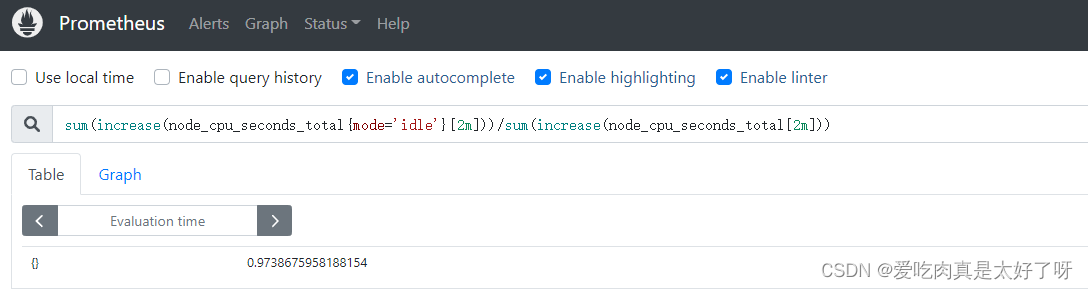

1.2.2 cpu空闲占比

sum(increase(node_cpu_seconds_total{mode='idle'}[2m]))/sum(increase(node_cpu_seconds_total[2m]))
一台机器可能有多个核心，sum累加各个核心的数值，该指令的意思是：过去两分钟，该机器的cpu空闲值为0.9739（四舍五入）

1.2.3 cpu使用率

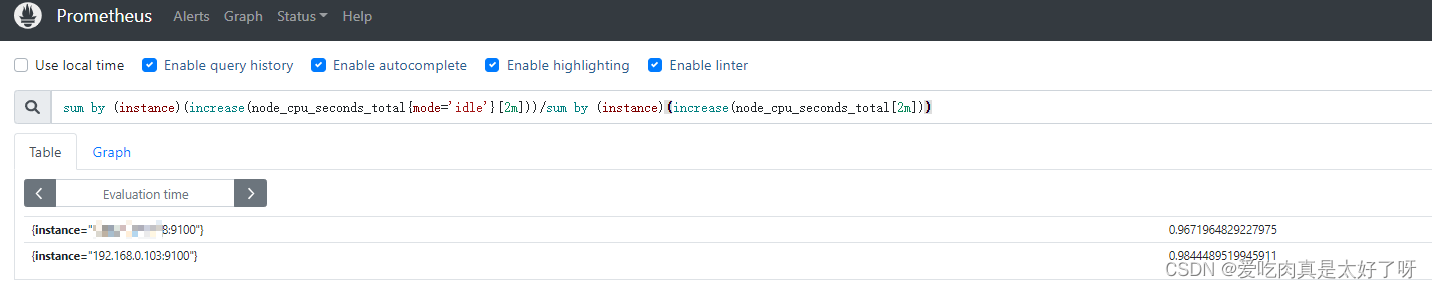

sum by (instance)(increase(node_cpu_seconds_total{mode='idle'}[2m]))/sum by (instance)(increase(node_cpu_seconds_total[2m]))
如果监控多台主机，要对多台主机做sum，使用sum by (instance)

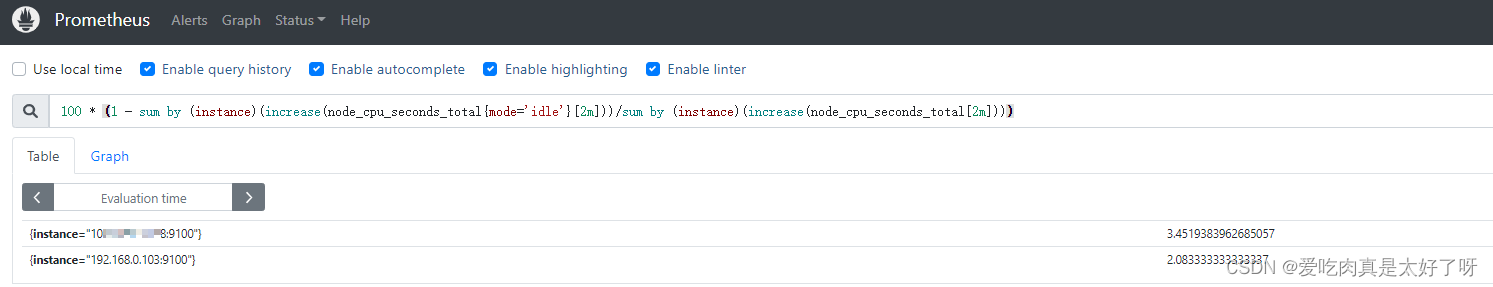

得到2min内cpu使用率的计算公式：100 * (1 - sum by (instance)(increase(node_cpu_seconds_total{mode='idle'}[2m]))/sum by (instance)(increase(node_cpu_seconds_total[2m])))

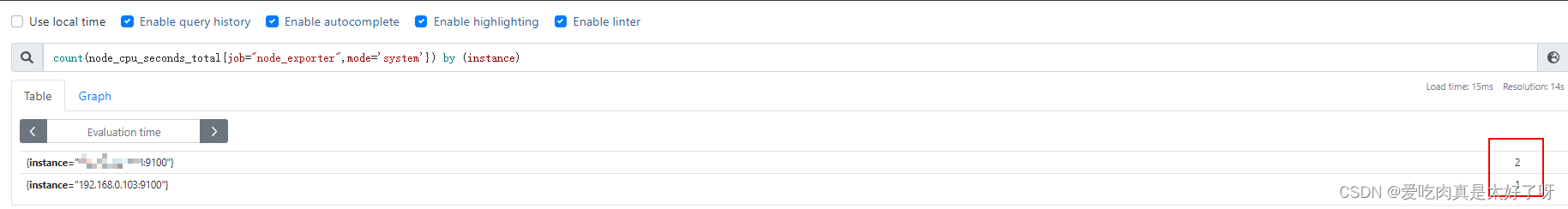

1.2.4 cpu核心数

count(node_cpu_seconds_total{job="node_exporter",mode='system'}) by (instance)

1) cpu负载情况
node_load1{job="node_exporter"}
node_load5{job="node_exporter"}
node_load15{job="node_exporter"}
2) cpu使用率：
(1 - sum(rate(node_cpu_seconds_total{job="node_exporter",mode="idle"}[1m])) by (instance) / sum(rate(node_cpu_seconds_total{job="node_exporter"}[1m])) by (instance) )

3) cpu 空闲模式占比：
sum by (instance)(rate(node_cpu_seconds_total{job="node_exporter",mode="idle"}[1m])) / sum by (instance)(rate(node_cpu_seconds_total{job="node_exporter"}[1m]))

4) cpu user模式占比：
sum by (instance)(rate(node_cpu_seconds_total{job="node_exporter",mode="user"}[1m])) / sum by (instance)(rate(node_cpu_seconds_total{job="node_exporter"}[1m]))

5) cpu system模式占比：
sum by (instance)(rate(node_cpu_seconds_total{job="node_exporter",mode="system"}[1m])) / sum by (instance)(rate(node_cpu_seconds_total{job="node_exporter"}[1m]))

6) nice 模式占比
sum by (instance)(rate(node_cpu_seconds_total{job="node_exporter",mode="nice"}[1m])) / sum by (instance)(rate(node_cpu_seconds_total{job="node_exporter"}[1m]))

7) iowait 模式占比
sum by (instance)(rate(node_cpu_seconds_total{job="node_exporter",mode="iowait"}[1m])) / sum by (instance)(rate(node_cpu_seconds_total{job="node_exporter"}[1m]))

8) cpu 核数
count(node_cpu_seconds_total{job="node_exporter",mode='system'}) by (instance)

摘自：https://blog.csdn.net/lovely_nn/article/details/122131923

2 内存使用率

2.1 内存指标获取

node_memory_xxxxxx用来抓取内存指标

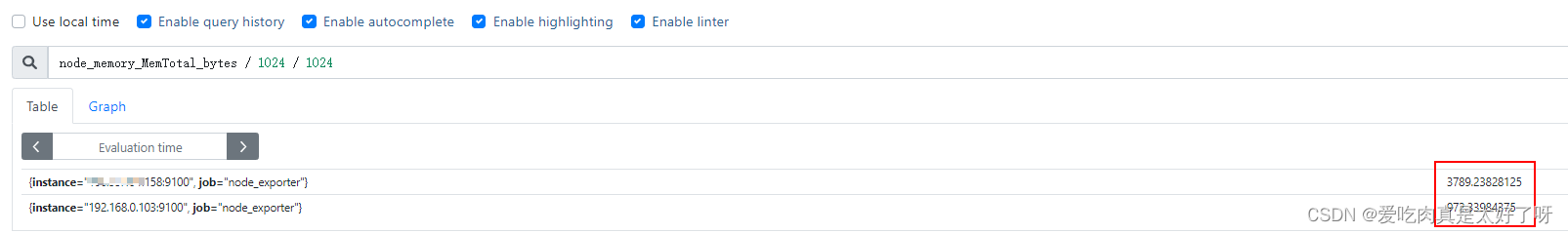

2.1.1 可用内存

node_memory_MemTotal_bytes / 1024 / 1024，默认为kb，转化为mb需要除以两个1024

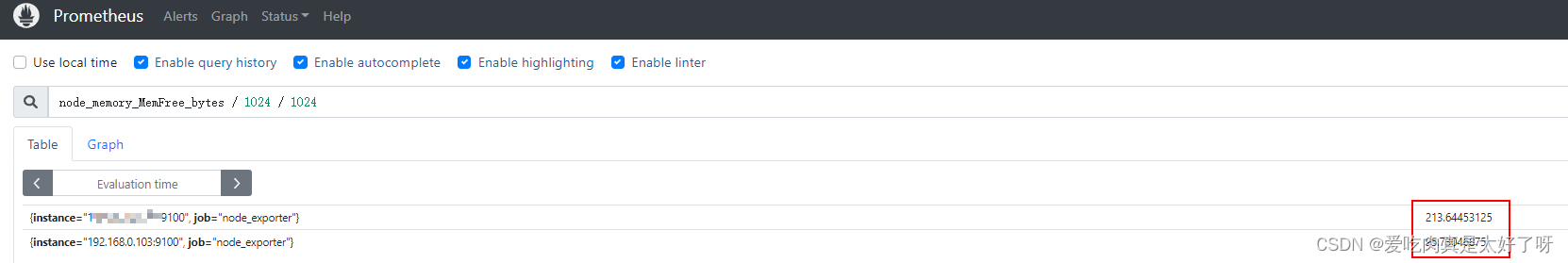

2.1.2 空闲内存

node_memory_MemFree_bytes / 1024 / 1024，默认为kb，转化为mb需要除以两个1024

2.1.3 缓冲内存

node_memory_Buffers_bytes

2.1.4 缓存内存

node_memory_Cached_bytes

2.1.5 交换内存

node_memory_SwapFree_bytes

2.1.6 已用内存

已用内存=可用内存 - (缓冲内存 + 缓存内存 + 空闲内存)，即node_memory_MemTotal_bytes - (node_memory_Cached_bytes + node_memory_Buffers_bytes + node_memory_MemFree_bytes)

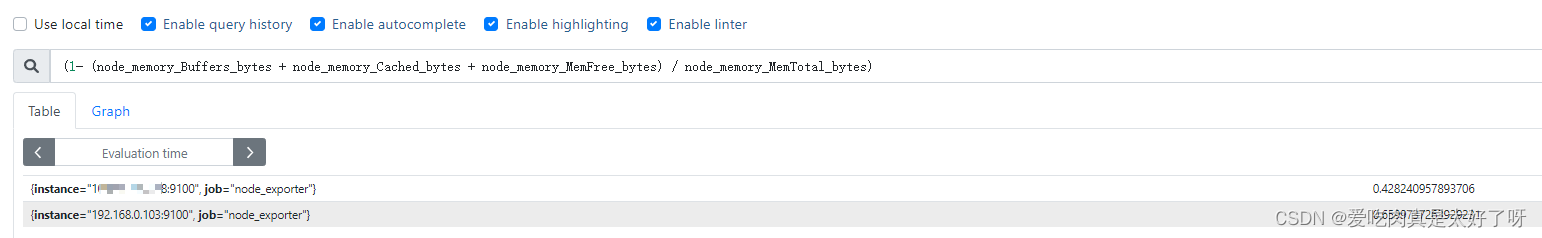

2.1.7 内存使用率

(1- (node_memory_Buffers_bytes + node_memory_Cached_bytes + node_memory_MemFree_bytes) / node_memory_MemTotal_bytes)

3 磁盘使用率

1)"/"磁盘使用率(文件系统类型为 ext.？或 xfs的)
(node_filesystem_size_bytes{job="node_exporter",fstype=~"ext.?|xfs", mountpoint="/"} - node_filesystem_free_bytes{ job="node_exporter",fstype=~"ext.?|xfs", mountpoint="/"}) / node_filesystem_size_bytes{ job="node_exporter",fstype=~"ext.?|xfs", mountpoint="/"}

2)"/"磁盘大小
node_filesystem_size_bytes{job="node_exporter",fstype=~"ext.?|xfs", mountpoint="/"}

3)"/"磁盘剩余空间
node_filesystem_free_bytes{fstype="ext4", job="node_exporter",mountpoint="/"}

4)磁盘每秒读取（1h内）
sum by (instance) (rate(node_disk_reads_completed_total{job="node_exporter"}[1h]))

5)磁盘每秒写入（1h内）
sum by (instance)(rate(node_disk_writes_completed_total{job="node_exporter"}[1h]))

6)磁盘每秒读写总数（1h内）
sum by (instance) (rate(node_disk_reads_completed_total{job="node_exporter"}[1h]))+sum by (instance)(rate(node_disk_writes_completed_total{job="node_exporter"}[1h]))

指标注释：
node_disk_writes_completed_total   #成功写操作的总次数
node_disk_reads_completed_total    #成功读操作的总次数
node_filesystem_size_bytes         #文件系统大小
node_filesystem_free_bytes         #文件系统空闲空间

摘自：https://blog.csdn.net/lovely_nn/article/details/122131923

4. 网络速率

1)上传速率：
rate(node_network_transmit_bytes_total{job="node_exporter"}[5m])
2)下载速率：
rate(node_network_receive_bytes_total{job="node_exporter"}[5m])
3)TCP连接数：
sum(time() - node_boot_time_seconds{job="node_exporter"})by(instance)

摘自：https://blog.csdn.net/lovely_nn/article/details/122131923
