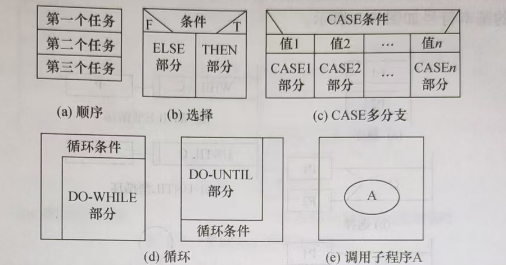

Nassi 和 Shneiderman 提出了一种符合结构化程序设计原则的图形描述工具，称为盒图，又称为N-S图(以两个人的名字的第一个字母组成)。在N-S图中，全部算法写在一个大框图内，这个大框图由若干个小的基本框图构成，可以表示顺序、选择和循环三种基本控制结构

                ​​​​​​​

        (1)顺序型:在顺序型结构中先执行A，后执行B。
        (2)选择型:在选择型结构中，如果条件P成立，可执行T下面的内容，当条件P不成立时，则执行F下面的内容;另一种选择型结构中，给出了多出口的判断图形表示，P为控制条件，根据P的取值相应地执行其值下面的各框内容。
        (3)WHILE重复型:在WHILE重复型循环结构中先判断P的值，再执行S，其中，P是循环条件，S是循环体;UNTIL重复型循环结构中，先执行S，再判断P的值。

        ​​​​​​​        ​​​​​​​

        盒图没有箭头，因此不允许随意转移控制。坚持使用盒图作为详细设计的工具，可以使程序员逐步养成用结构化的方式思考问题和解决问题的习惯。
