软件工程：N-S图（盒图）如何画？
所有语句顺序执行，先执行A后执行B。
·
N-S图，也被称为盒图或NS图，是结构化编程中的一种可视化建模。
它有三种结构：
1. 顺序结构

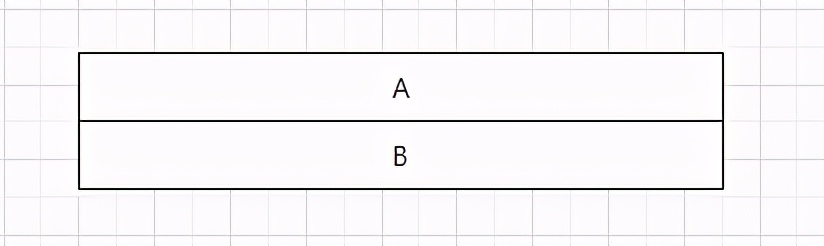

所有语句顺序执行，先执行A后执行B
2. 选择结构
1）条件结构

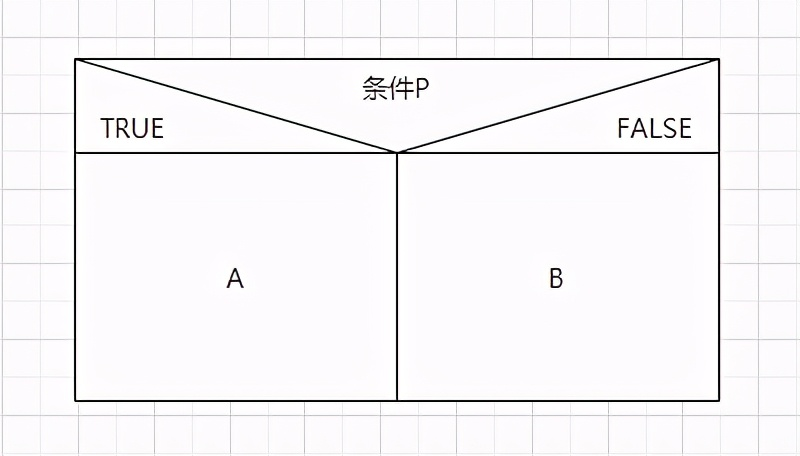

如果条件P成立，执行A，否则执行B
2）多分支选择结构

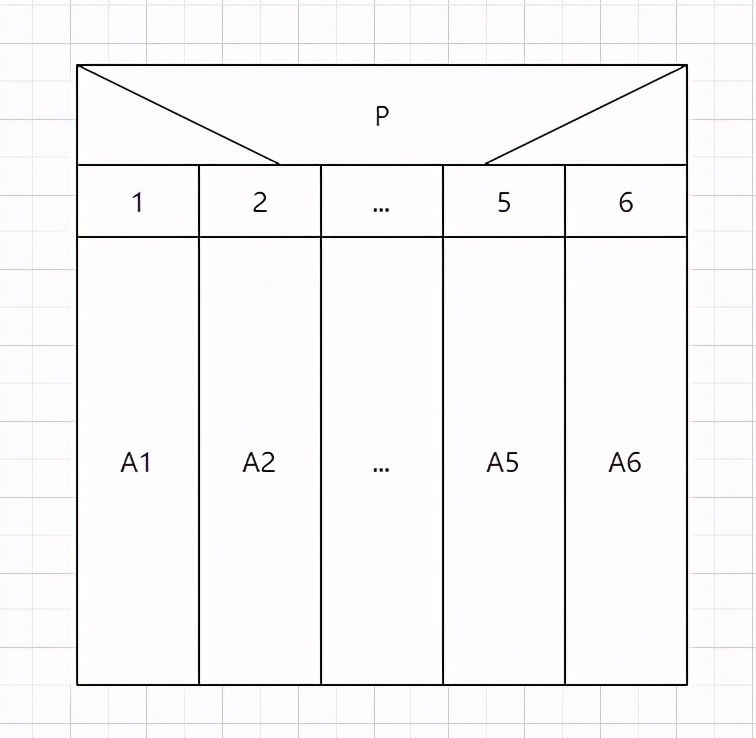

P=1的时候，执行A1，P=2的时候，执行A2，依次类推；
3. 循环结构
1）while型循环结构

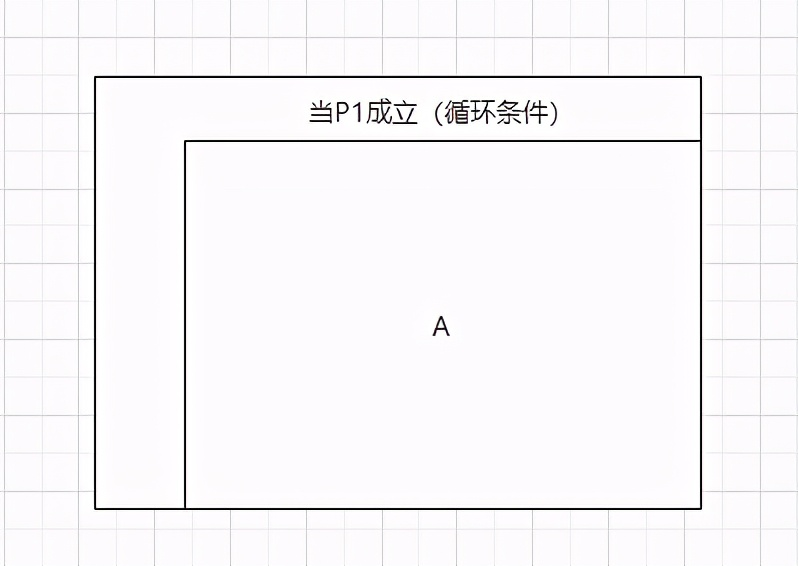

先判断后执行，当P1条件成立的情况下，反复执行A语句，直到P1条件不成立为止
2）until型循环结构

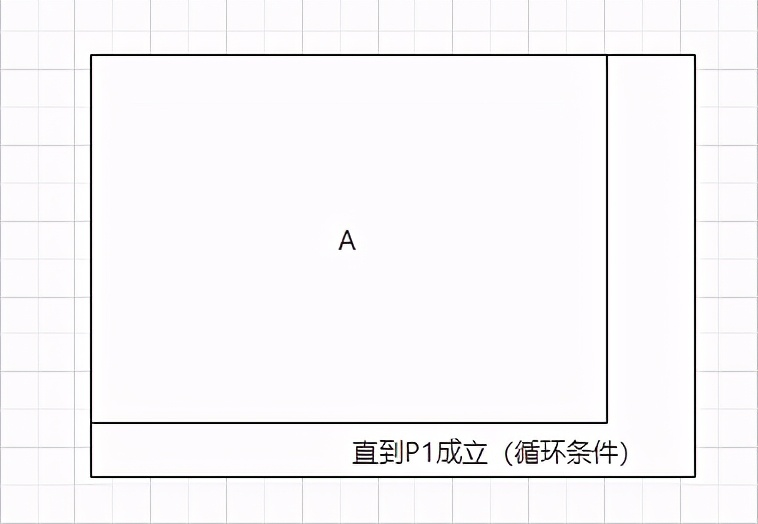

先执行后判断，当P1条件不成立的情况下，反复执行A语句，直到P1条件成立为止

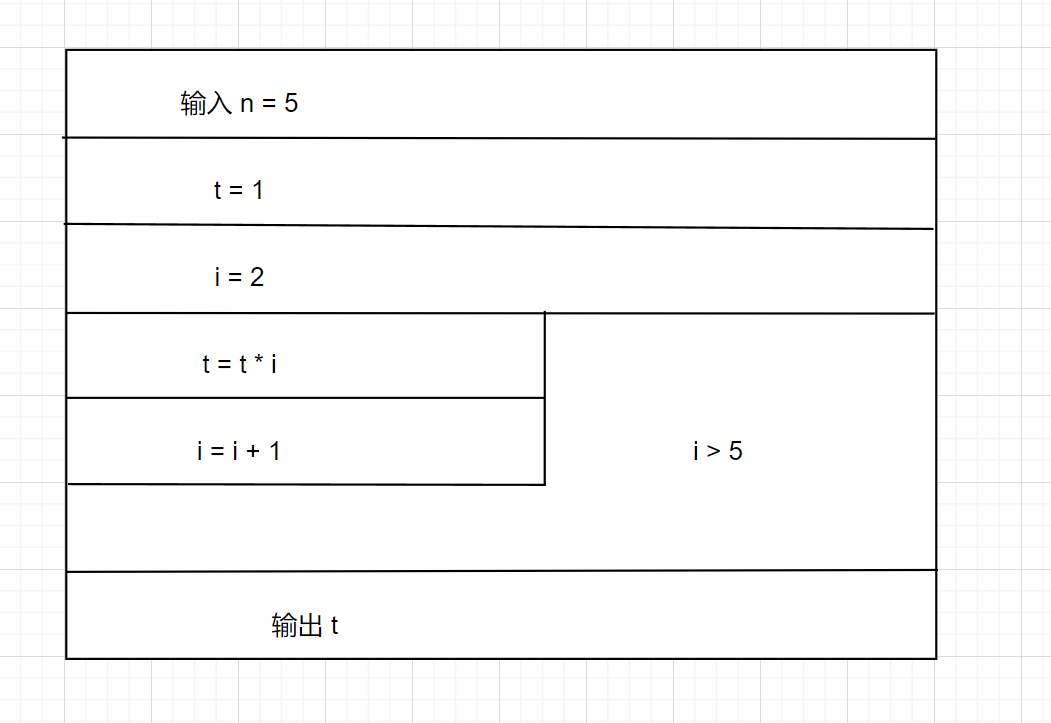

4 举例：计算5的阶乘
